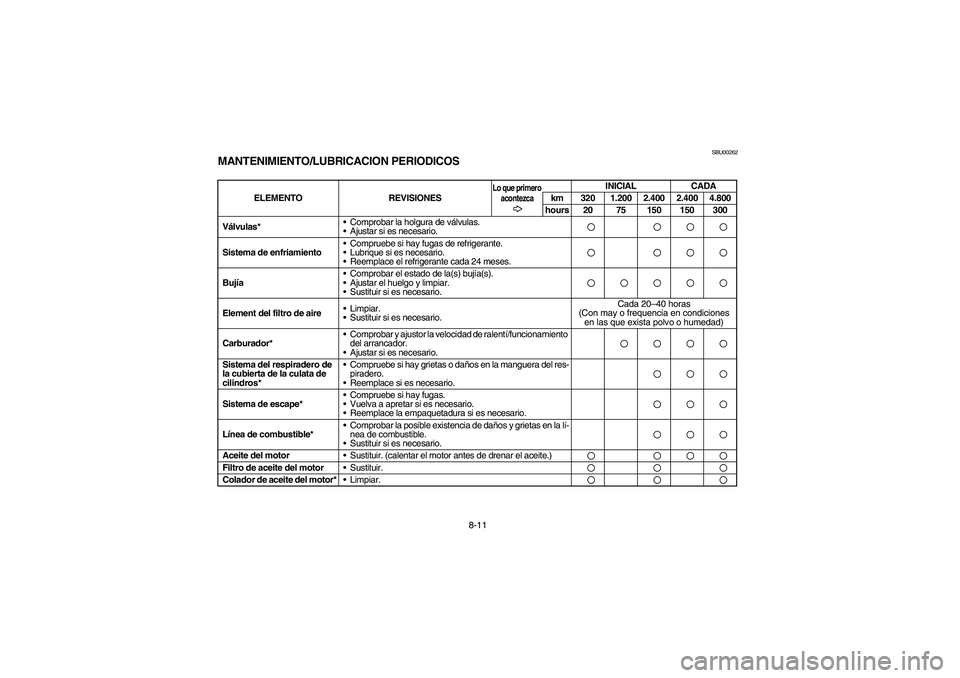

2004 YAMAHA KODIAK 450 ESP

8-11
SBU00262
MANTENIMIENTO/LUBRICACION PERIODICOS
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
km 320 1.200 2.400 2.400 4.800
hours 20 75 150 150 300
Válvulas* •Comprobar la holgura de válvulas.
•Ajustar si es necesario.
Sistema de enfriamiento•Compruebe si hay fugas de refrigerante.
•Lubrique si es necesario.
•Reemplace el refrigerante cada 24 meses.Bujía•Comprobar el estado de la(s) bujía(s).
•Ajustar el huelgo y limpiar.
•Sustituir si es necesario.Element del filtro de aire•Limpiar.
•Sustituir si es necesario.Cada 20–40 horas
(Con may o frequencia en condiciones
en las que exista polvo o humedad)
Carburador*•Comprobar y ajustor la velocidad de ralentí/funcionamiento
del arrancador.
•Ajustar si es necesario.Sistema del respiradero de
la cubierta de la culata de
cilindros*•Compruebe si hay grietas o daños en la manguera del res-
piradero.
•Reemplace si es necesario.Sistema de escape*•Compruebe si hay fugas.
•Vuelva a apretar si es necesario.
•Reemplace la empaquetadura si es necesario.Línea de combustible*•Comprobar la posible existencia de daños y grietas en la lí-
nea de combustible.
•Sustituir si es necesario.Aceite del motor•Sustituir. (calentar el motor antes de drenar el aceite.)Filtro de aceite del motor•Sustituir.Colador de aceite del motor*•Limpiar.U5ND60.book Page 11 Friday, May 10, 2002 12:10 PM

8-32
FBU01099
Huile de moteur
Mesure du niveau d’huile de moteur
1. Déposer le cache F. (Voir les explications relatives
à sa dépose et à sa mise en place à la page 8-30.)
2. Placer le véhicule sur une surface de niveau et faire
chauffer le moteur pendant quelques minutes.
3. Couper le moteur.
4. Retirer le bouchon de remplissage d’huile de mo-
teur et essuyer la jauge avec un chiffon propre.
5. Insérer la jauge dans l’orifice de remplissage, sans
toutefois la visser.N.B.:_ Attendre quelques minutes que l’huile se stabilise avant
de vérifier son niveau. _6. Le niveau d’huile doit se situer entre les repères de
niveau minimum et maximum. Si le niveau est in-
suffisant, remplir le moteur d’huile jusqu’au niveau
spécifié.
SBU01099
Aceite de motor
Medición del nivel de aceite del motor
1. Extraiga el panel F. (Para ver los procedimien-
tos de extracción e instalación del panel, con-
sulte la página 8-30.)
2. Ponga el ATV sobre una superficie nivelada y
deje que se caliente el motor durante algunos
minutos.
3. Pare el motor.
4. Extraiga la tapa del filtro de aceite y frote la va-
rilla de nivel del aceite con un paño limpio.
5. Inserte la varilla de nivel del aceite en el orificio
de relleno sin roscarla.NOTA:_ Espere algunos minutos hasta que se estabilice el
nivel del aceite antes de efectuar la comprobación. _6. El nivel del aceite debe estar entre las marcas
de nivel máximo y mínimo. Si el nivel es bajo,
añada suficiente aceite al motor hasta que lle-
gue al nivel especificado.
U5ND60.book Page 32 Friday, May 10, 2002 12:10 PM

8-36
5. Déposer la cartouche du filtre à huile à l’aide d’une
clé pour filtre à huile.N.B.:_ Une clé pour filtre à huile est disponible chez les conces-
sionnaires Yamaha. _6. Remonter le boulon de vidange et le serrer au cou-
ple spécifié.
Couple de serrage:
Boulon de vidange:
23 Nm (2,3 m·kgf)
5. Extraiga el cartucho del filtro de aceite em-
pleando una llave para filtros de aceite.NOTA:_ Podrá encontrar una llave para filtros de aceite en el
concesionario Yamaha que le quede más cercano. _6. Instale el perno de drenaje y apriételo a la tor-
sión especificada.
Torsión de apriete:
Perno de drenaje:
23 Nm (2,3 m·kgf)
U5ND60.book Page 36 Friday, May 10, 2002 12:10 PM

8-38
7. Enduire le joint torique du nouveau filtre à huile
d’une fine couche d’huile de moteur.N.B.:_ Veiller à mettre le joint torique correctement en place. _8. Remettre la cartouche du filtre à huile en place et la
serrer au couple spécifié à l’aide d’une clé dynamo-
métrique.
Couple de serrage:
Cartouche du filtre à huile:
17 Nm (1,7 m·kgf)
7. Aplique una capa fina de aceite de motor a la
junta tórica del cartucho del filtro de aceite nue-
vo.NOTA:_ Asegúrese de que la junta tórica esté correctamente
asentada. _8. Instale el cartucho del filtro de aceite y apriételo
a la torsión especificada con una llave para fil-
tros de aceite.
Torsión de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
U5ND60.book Page 38 Friday, May 10, 2002 12:10 PM

8-40
9. Remplir le moteur d’huile jusqu’au niveau spécifié.
Replacer le bouchon de remplissage d’huile de mo-
teur et le serrer.ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile afin
d’éviter tout patinage de l’embrayage, car l’huile
de moteur lubrifie également l’embrayage. Ne
pas utiliser d’huile de grade diesel “CD” ou une
huile de grade supérieur à celui spécifié. S’assu-
rer également de ne pas utiliser une huile portant
la désignation “ENERGY CONSERVING II” ou
la même désignation avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Huile de moteur recommandée:
Voir page 10-8.
Quantité d’huile:
Quantité totale:
2,6 l
Vidange périodique:
2,3 l
Avec changement de la cartouche de filtre à huile:
2,4 l
9. Llene el motor con aceite suficiente hasta que
llegue al nivel especificado. Instale la tapa de
relleno de aceite y apriétela.AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY CON-
SERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Aceite de motor recomendado:
Vea la página 10-14.
Cantidad de aceite:
Cantidad total:
2,6 L
Cambio de aceite periódico:
2,3 L
Con reemplazo del cartucho del filtro de
aceite:
2,4 L
U5ND60.book Page 40 Friday, May 10, 2002 12:10 PM

8-47 1. Differential gear oil
2. Differential gear case oil filler bolt
3. Specified level
1. Huile de différentiel
2. Boulon de remplissage du carter de différentiel
3. Niveau d’huile spécifié
1. Aceite de engranajes del diferencial
2. Perno de relleno de aceite de la caja del diferencial
3. Nivel especificado
EBU00706
Differential gear oil
Differential gear oil measurement
1. Place the machine on a level place.
2. Remove the oil filler bolt and check the oil lev-
el. It should be up to the brim of the hole. If
the level is low, add sufficient oil to raise it to
the specified level.CAUTION:
Be sure no foreign material enters the differen-
tial gear case. 3. Install the oil filler bolt and tighten it to the
specified torque.
Tightening torque:
Oil filler bolt:
23 Nm (2.3 m·kgf)
U5ND60.book Page 47 Friday, May 10, 2002 12:10 PM

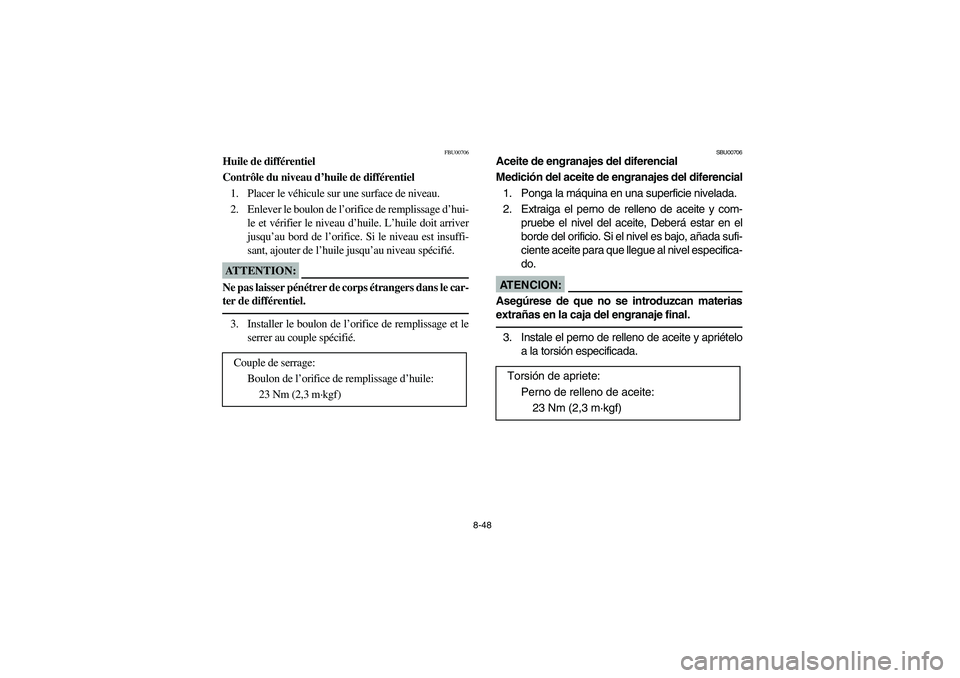

8-48
FBU00706
Huile de différentiel
Contrôle du niveau d’huile de différentiel
1. Placer le véhicule sur une surface de niveau.
2. Enlever le boulon de l’orifice de remplissage d’hui-
le et vérifier le niveau d’huile. L’huile doit arriver
jusqu’au bord de l’orifice. Si le niveau est insuffi-
sant, ajouter de l’huile jusqu’au niveau spécifié.ATTENTION:_ Ne pas laisser pénétrer de corps étrangers dans le car-
ter de différentiel. _3. Installer le boulon de l’orifice de remplissage et le
serrer au couple spécifié.
Couple de serrage:
Boulon de l’orifice de remplissage d’huile:
23 Nm (2,3 m·kgf)
SBU00706
Aceite de engranajes del diferencial
Medición del aceite de engranajes del diferencial
1. Ponga la máquina en una superficie nivelada.
2. Extraiga el perno de relleno de aceite y com-
pruebe el nivel del aceite, Deberá estar en el
borde del orificio. Si el nivel es bajo, añada sufi-
ciente aceite para que llegue al nivel especifica-
do.AT E N C I O N :_ Asegúrese de que no se introduzcan materias
extrañas en la caja del engranaje final. _3. Instale el perno de relleno de aceite y apriételo
a la torsión especificada.
Torsión de apriete:
Perno de relleno de aceite:
23 Nm (2,3 m·kgf)
U5ND60.book Page 48 Friday, May 10, 2002 12:10 PM

8-50
Changement de l’huile du différentiel
1. Placer le véhicule sur une surface de niveau.
2. Placer un récipient sous le carter de différentiel afin
d’y recueillir l’huile vidangée.
3. Déposer le boulon de l’orifice de remplissage et le
boulon de vidange afin de vidanger l’huile.
4. Remonter le boulon de vidange et le serrer au cou-
ple spécifié.
Couple de serrage:
Boulon de vidange:
10 Nm (1,0 m·kgf)
Reemplazo del aceite de engranajes del diferen-
cial
1. Ponga la máquina en una superficie nivelada.
2. Ponga un recipiente debajo de la caja de en-
granajes del diferencial para que entre el acei-
te.
3. Extraiga el perno de relleno de aceite y el perno
de drenaje para drenar el aceite.
4. Instale el perno de drenaje y apriételo a la tor-
sión especificada.
Torsión de apriete:
Perno de drenaje:
10 Nm (1,0 m·kgf)
U5ND60.book Page 50 Friday, May 10, 2002 12:10 PM
