2004 YAMAHA FZ6 N Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

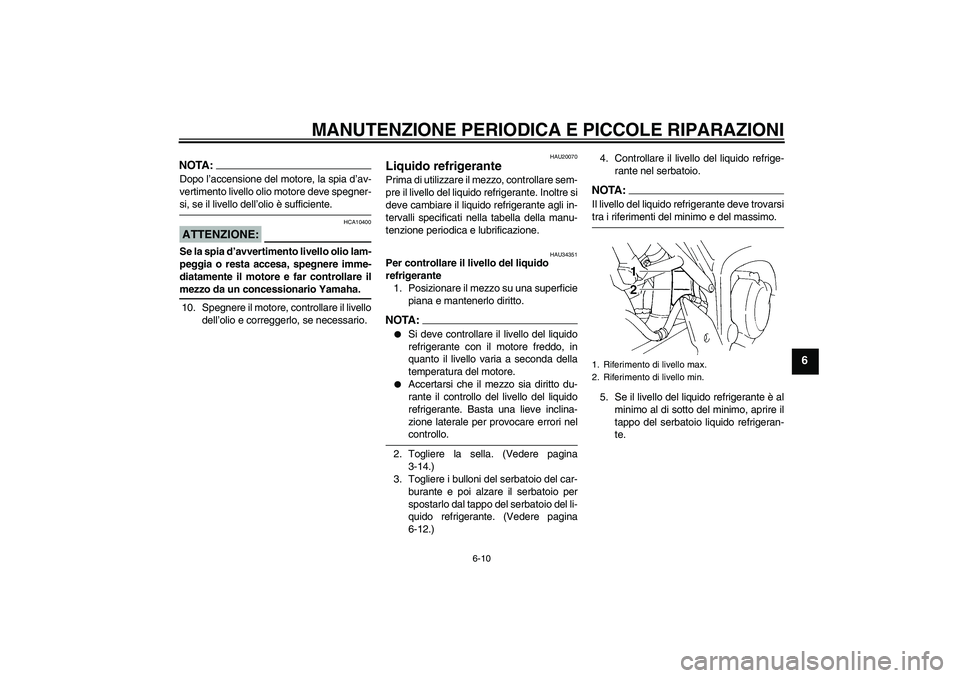

6-10
6
NOTA:Dopo l’accensione del motore, la spia d’av-
vertimento livello olio motore deve spegner-si, se il livello dell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.
10. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU34351
Per controllare il livello del liquido
refrigerante
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA :

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il mezzo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Togliere la sella. (Vedere pagina
3-14.)
3. Togliere i bulloni del serbatoio del car-
burante e poi alzare il serbatoio per
spostarlo dal tappo del serbatoio del li-
quido refrigerante. (Vedere pagina
6-12.)4. Controllare il livello del liquido refrige-
rante nel serbatoio.
NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti del minimo e del massimo.
5. Se il livello del liquido refrigerante è al
minimo al di sotto del minimo, aprire il
tappo del serbatoio liquido refrigeran-
te.1. Riferimento di livello max.
2. Riferimento di livello min.
U1B3H0H0.book Page 10 Monday, February 9, 2004 4:43 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

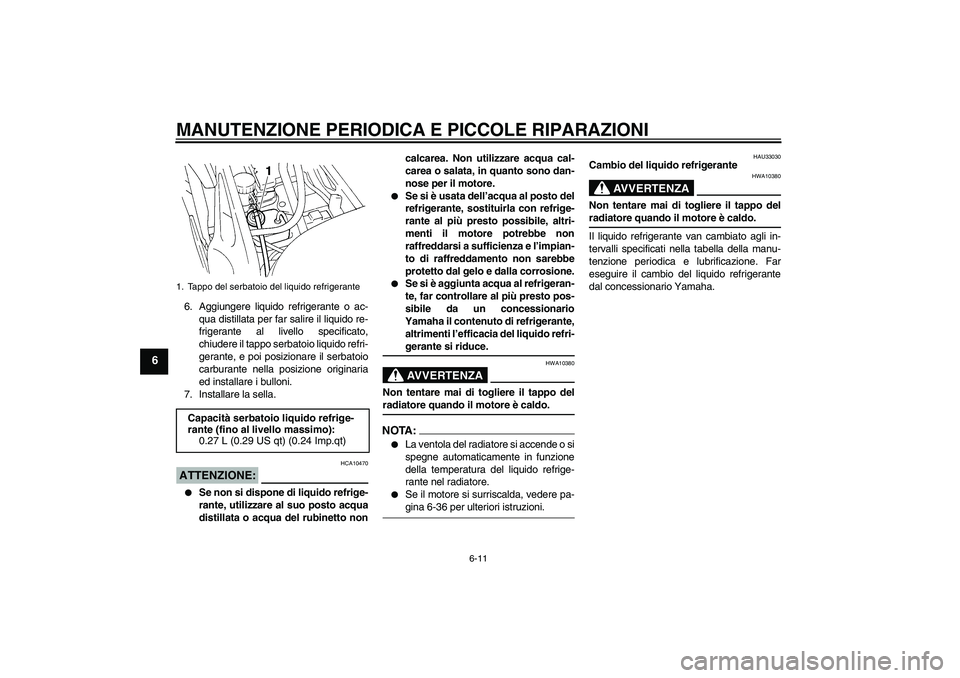

6-11
6
6. Aggiungere liquido refrigerante o ac-
qua distillata per far salire il liquido re-
frigerante al livello specificato,
chiudere il tappo serbatoio liquido refri-
gerante, e poi posizionare il serbatoio
carburante nella posizione originaria
ed installare i bulloni.
7. Installare la sella.ATTENZIONE:
HCA10470


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto noncalcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.


Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.NOTA:

La ventola del radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-36 per ulteriori istruzioni.
HAU33030
Cambio del liquido refrigerante
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
Il liquido refrigerante van cambiato agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
1. Tappo del serbatoio del liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al livello massimo):
0.27 L (0.29 US qt) (0.24 Imp.qt)
U1B3H0H0.book Page 11 Monday, February 9, 2004 4:43 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

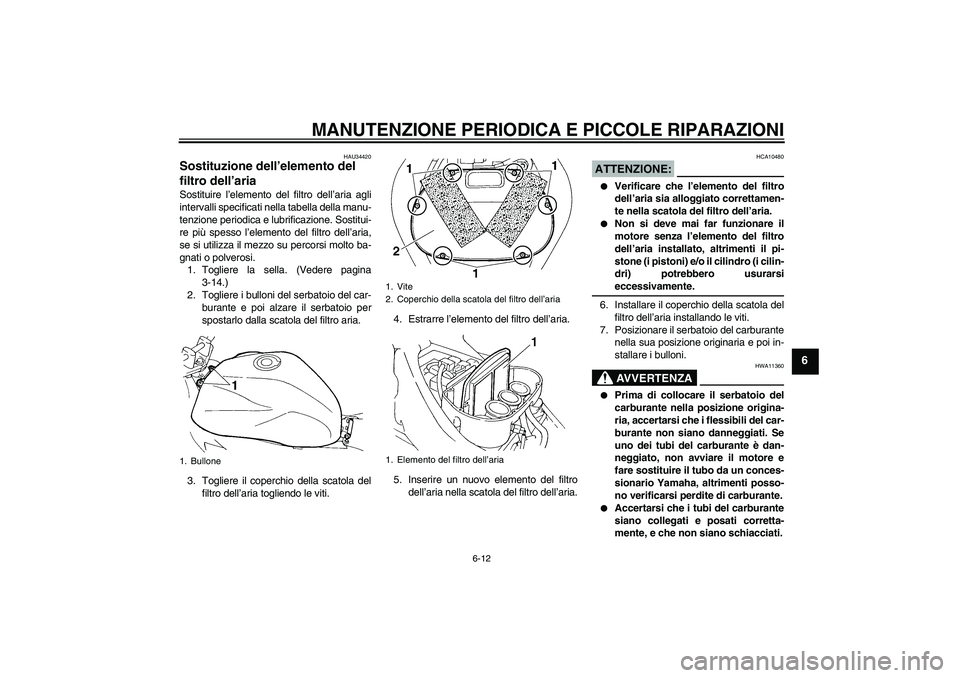

6-12
6
HAU34420
Sostituzione dell’elemento del
filtro dell’aria Sostituire l’elemento del filtro dell’aria agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Sostitui-
re più spesso l’elemento del filtro dell’aria,
se si utilizza il mezzo su percorsi molto ba-
gnati o polverosi.
1. Togliere la sella. (Vedere pagina
3-14.)
2. Togliere i bulloni del serbatoio del car-
burante e poi alzare il serbatoio per
spostarlo dalla scatola del filtro aria.
3. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.4. Estrarre l’elemento del filtro dell’aria.
5. Inserire un nuovo elemento del filtro
dell’aria nella scatola del filtro dell’aria.
ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
6. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
7. Posizionare il serbatoio del carburante
nella sua posizione originaria e poi in-
stallare i bulloni.AVVERTENZA
HWA11360


Prima di collocare il serbatoio del
carburante nella posizione origina-
ria, accertarsi che i flessibili del car-
burante non siano danneggiati. Se
uno dei tubi del carburante è dan-
neggiato, non avviare il motore e
fare sostituire il tubo da un conces-
sionario Yamaha, altrimenti posso-
no verificarsi perdite di carburante.


Accertarsi che i tubi del carburante
siano collegati e posati corretta-
mente, e che non siano schiacciati.
1. Bullone
1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Elemento del filtro dell’aria
U1B3H0H0.book Page 12 Monday, February 9, 2004 4:43 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

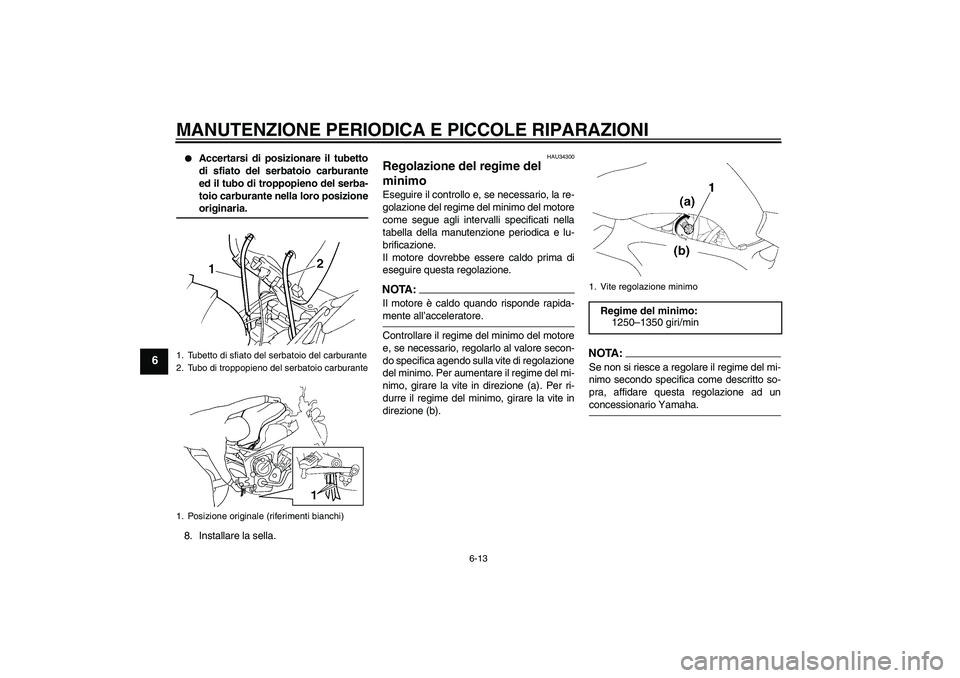

6-13
6


Accertarsi di posizionare il tubetto
di sfiato del serbatoio carburante
ed il tubo di troppopieno del serba-
toio carburante nella loro posizioneoriginaria.
8. Installare la sella.
HAU34300
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA :
Il motore è caldo quando risponde rapida-mente all’acceleratore.
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di regolazione
del minimo. Per aumentare il regime del mi-
nimo, girare la vite in direzione (a). Per ri-
durre il regime del minimo, girare la vite in
direzione (b).
NOTA:Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad unconcessionario Yamaha.
1. Tubetto di sfiato del serbatoio del carburante
2. Tubo di troppopieno del serbatoio carburante
1. Posizione originale (riferimenti bianchi)
1. Vite regolazione minimoRegime del minimo:
1250–1350 giri/min
U1B3H0H0.book Page 13 Monday, February 9, 2004 4:43 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

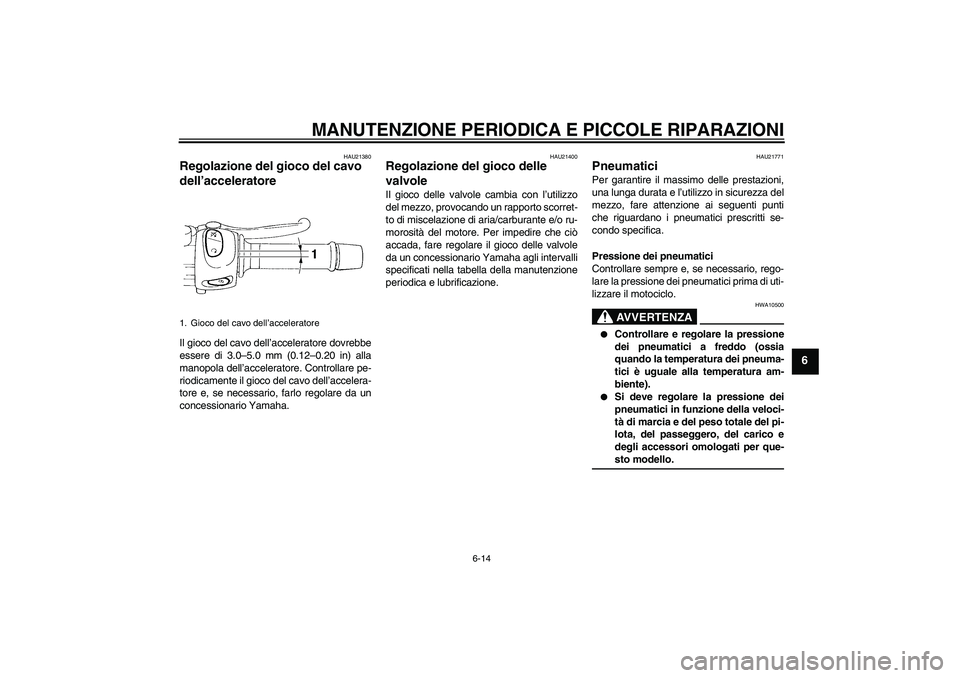

6-14
6
HAU21380
Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, farlo regolare da un
concessionario Yamaha.
HAU21400
Regolazione del gioco delle
valvole Il gioco delle valvole cambia con l’utilizzo
del mezzo, provocando un rapporto scorret-
to di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco delle valvole
da un concessionario Yamaha agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU21771
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
mezzo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
1. Gioco del cavo dell’acceleratore
U1B3H0H0.book Page 14 Monday, February 9, 2004 4:43 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

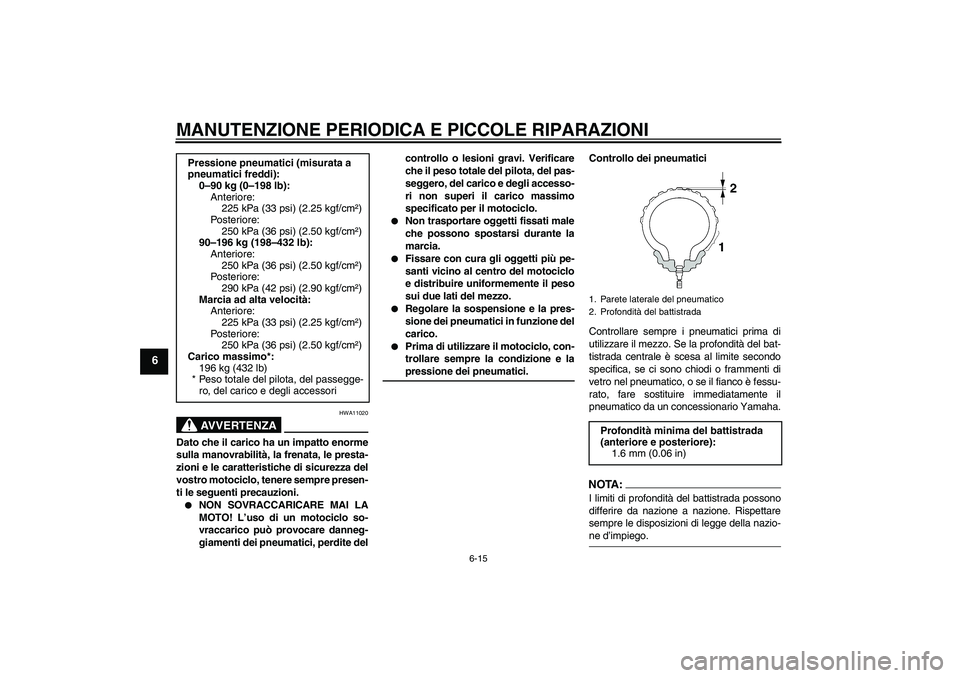

6-15
6
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite delcontrollo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il motociclo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
90–196 kg (198–432 lb):
Anteriore:
250 kPa (36 psi) (2.50 kgf/cm²)
Poster iore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm²)
Poster iore:
250 kPa (36 psi) (2.50 kgf/cm²)
Carico massimo*:
196 kg (432 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori1. Parete laterale del pneumatico
2. Profondità del battistradaProfondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)
U1B3H0H0.book Page 15 Monday, February 9, 2004 4:43 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

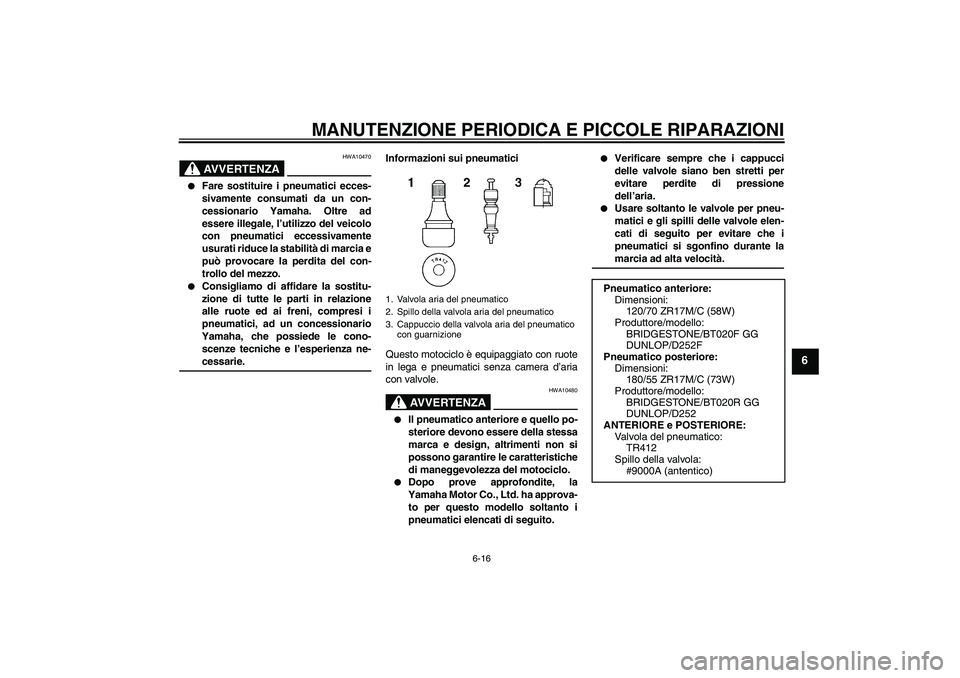

6-16
6
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10480


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di maneggevolezza del motociclo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto i
pneumatici elencati di seguito.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
DUNLOP/D252
ANTERIORE e POSTERIORE:
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (antentico)
U1B3H0H0.book Page 16 Monday, February 9, 2004 4:43 PM

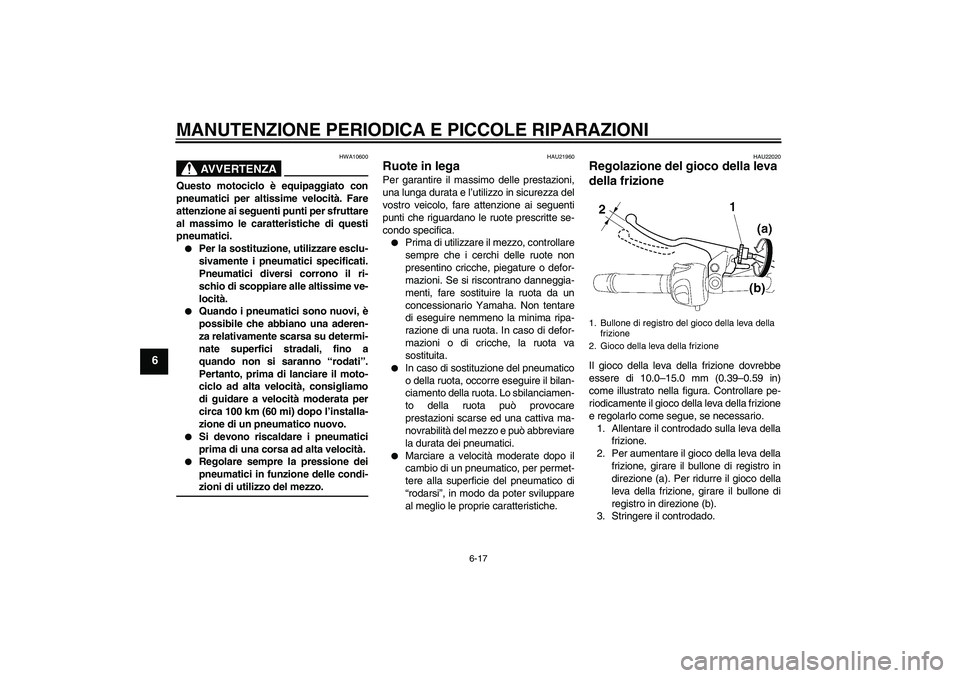

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di lanciare il moto-
ciclo ad alta velocità, consigliamo
di guidare a velocità moderata per
circa 100 km (60 mi) dopo l’installa-
zione di un pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire nemmeno la minima ripa-
razione di una ruota. In caso di defor-
mazioni o di cricche, la ruota va
sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.


Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22020
Regolazione del gioco della leva
della frizione Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
1. Allentare il controdado sulla leva della
frizione.
2. Per aumentare il gioco della leva della
frizione, girare il bullone di registro in
direzione (a). Per ridurre il gioco della
leva della frizione, girare il bullone di
registro in direzione (b).
3. Stringere il controdado.1. Bullone di registro del gioco della leva della
frizione
2. Gioco della leva della frizione
U1B3H0H0.book Page 17 Monday, February 9, 2004 4:43 PM
