2004 BMW MOTORRAD K 1200 GT Instruktionsbok (in Swedish)

22
31
Säkerhetskontroll
2
1
MAXMIN
3
2

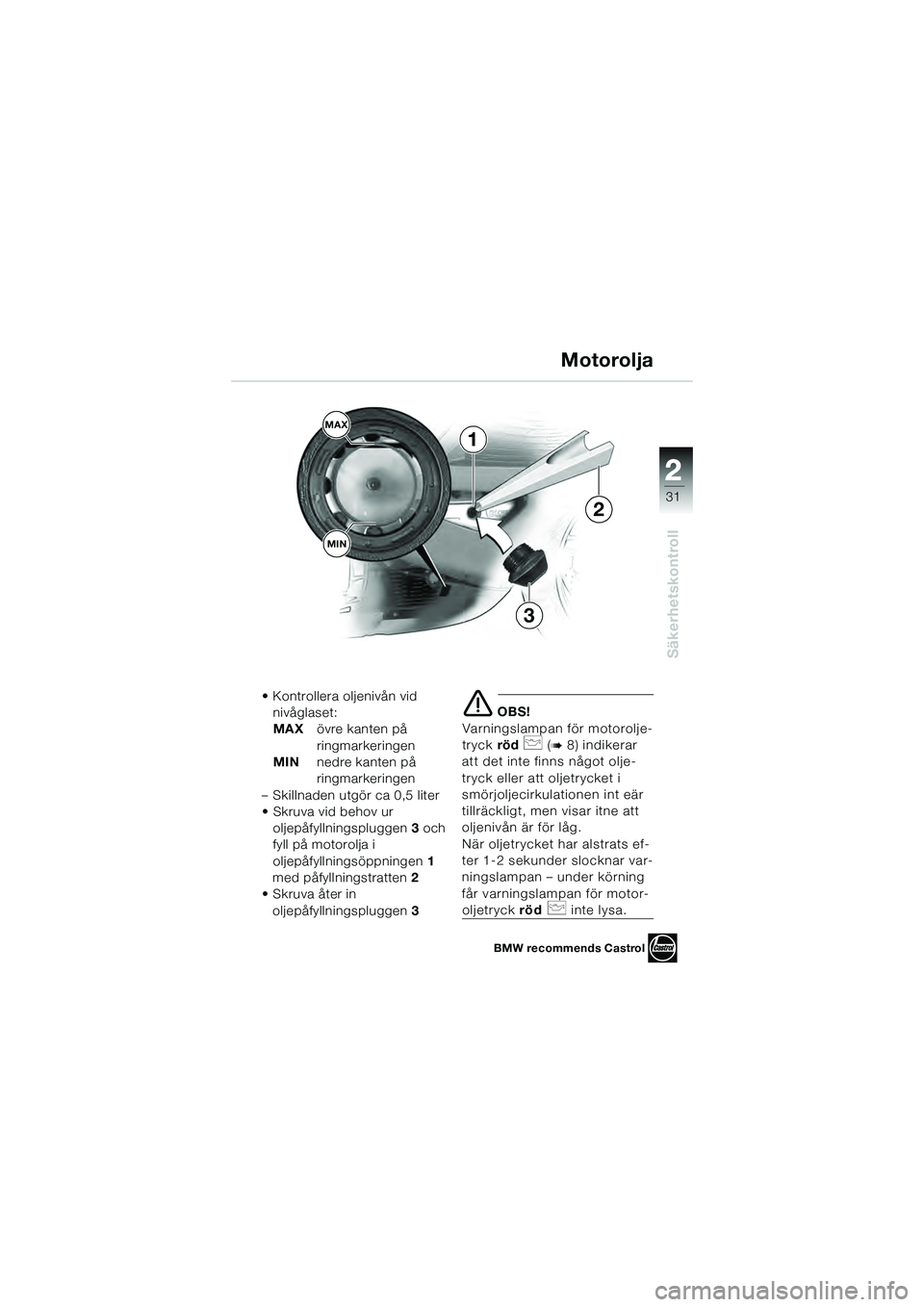

• Kontrollera oljenivån vid nivåglaset:
MAX övre kanten på
ringmarkeringen
MIN nedre kanten på
ringmarkeringen
– Skillnaden utgör ca 0,5 liter
• Skruva vid behov ur oljepåfyllningspluggen 3 och
fyll på motorolja i
oljepåfyllningsöppningen 1
med påfyllningstratten 2
• Skruva åter in
oljepåfyllningspluggen 3
 OBS!
Varningslampan för motorolje-
tryck röd
 (
8) indikerar
att det inte finns något olje-
tryck eller att oljetrycket i
smörjoljecirkulationen int eär
tillräckligt, men visar itne att
oljenivån är för låg.
När oljetrycket har alstrats ef-
ter 1-2 sekunder slocknar var-
ningslampan – under körning
får varningslampan för motor-
oljetryck röd  inte lysa.
Motorolja
BMW recommends Castrol
10k41bks2.book Seite 31 Donnerstag, 27. Mai 2004 3:21 15

32
Säkerhetskontroll
2

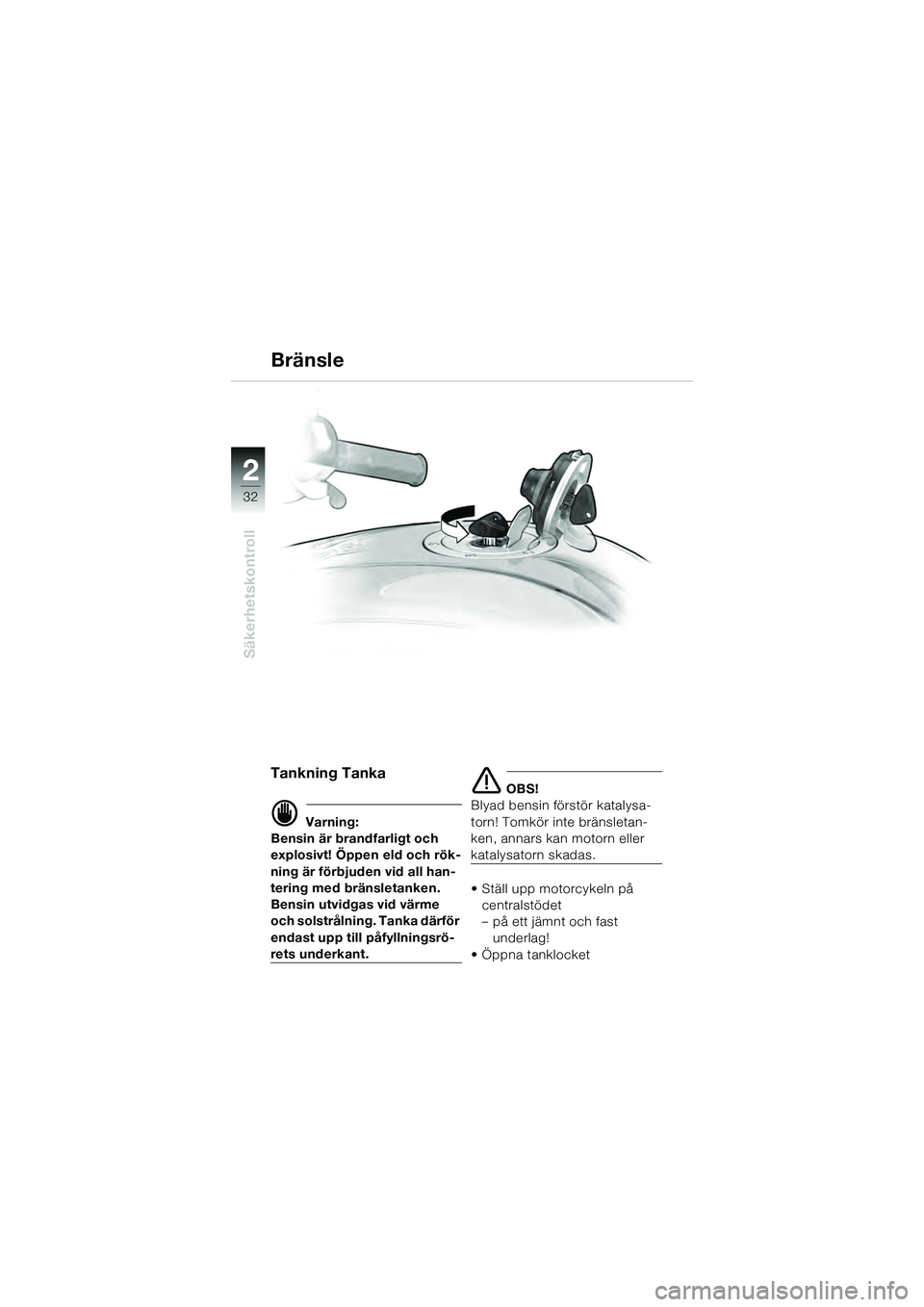

Bränsle
Tankning Tanka
 Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
 OBS!
Blyad bensin förstör katalysa-
torn! Tomkör inte bränsletan-
ken, annars kan motorn eller
katalysatorn skadas.
• Ställ upp motorcykeln på centralstödet
– på ett jämnt och fast underlag!
• Öppna tanklocket
10k41bks2.book Seite 32 Donnerstag, 27. Mai 2004 3:21 15

22
33
Säkerhetskontroll
2

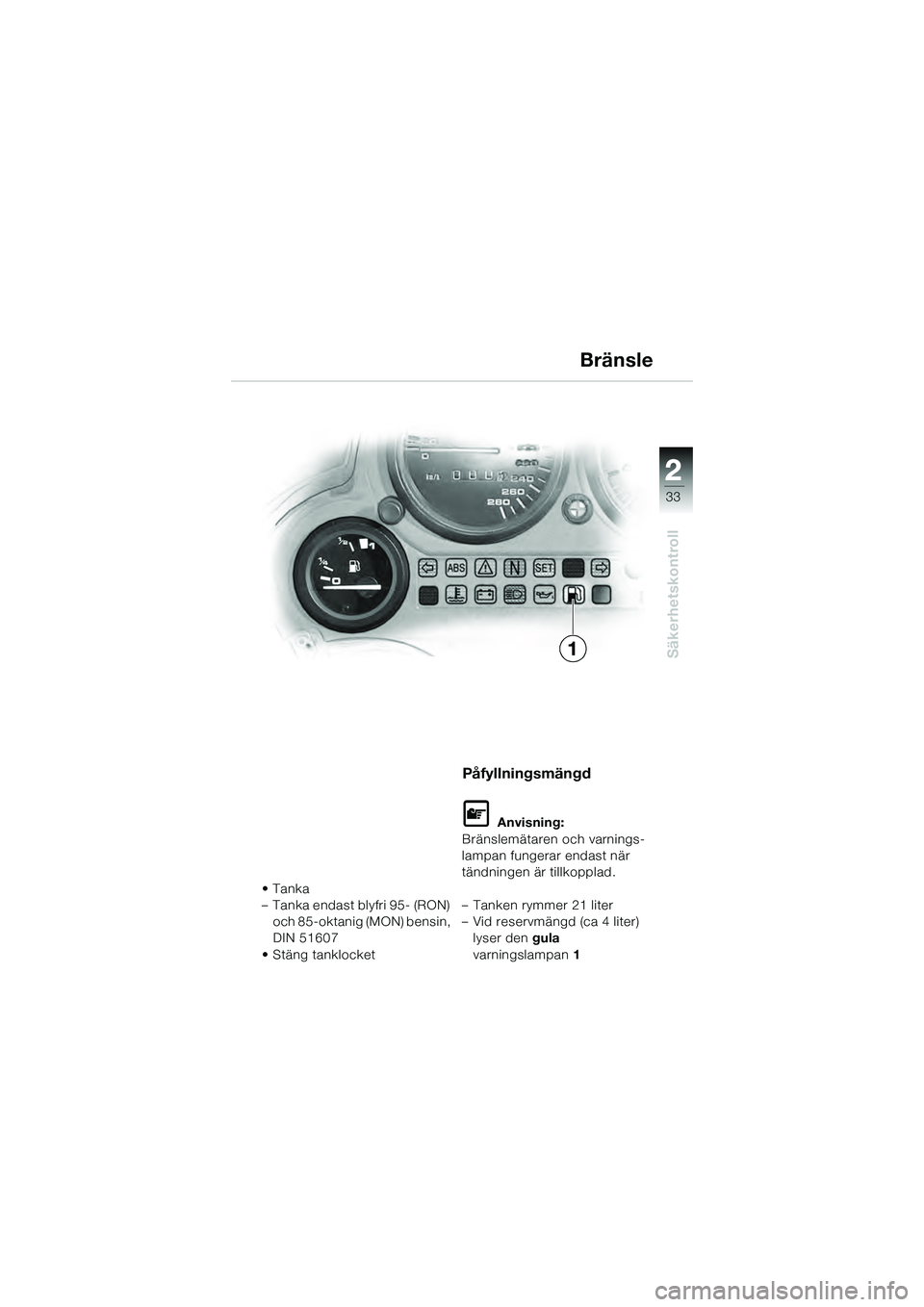

•Tanka
– Tanka endast blyfri 95- (RON) och 85-oktanig (MON) bensin,
DIN 51607
•Stäng tanklocket
Påfyllningsmängd

Anvisning:
Bränslemätaren och varnings-
lampan fungerar endast när
tändningen är tillkopplad.
–Tanken rymmer 21liter
– Vid reservmängd (ca 4 liter) lyser den gula
varningslampan 1
1Bränsle
10k41bks2.book Seite 33 Donnerstag, 27. Mai 2004 3:21 15

34
Säkerhetskontroll
2

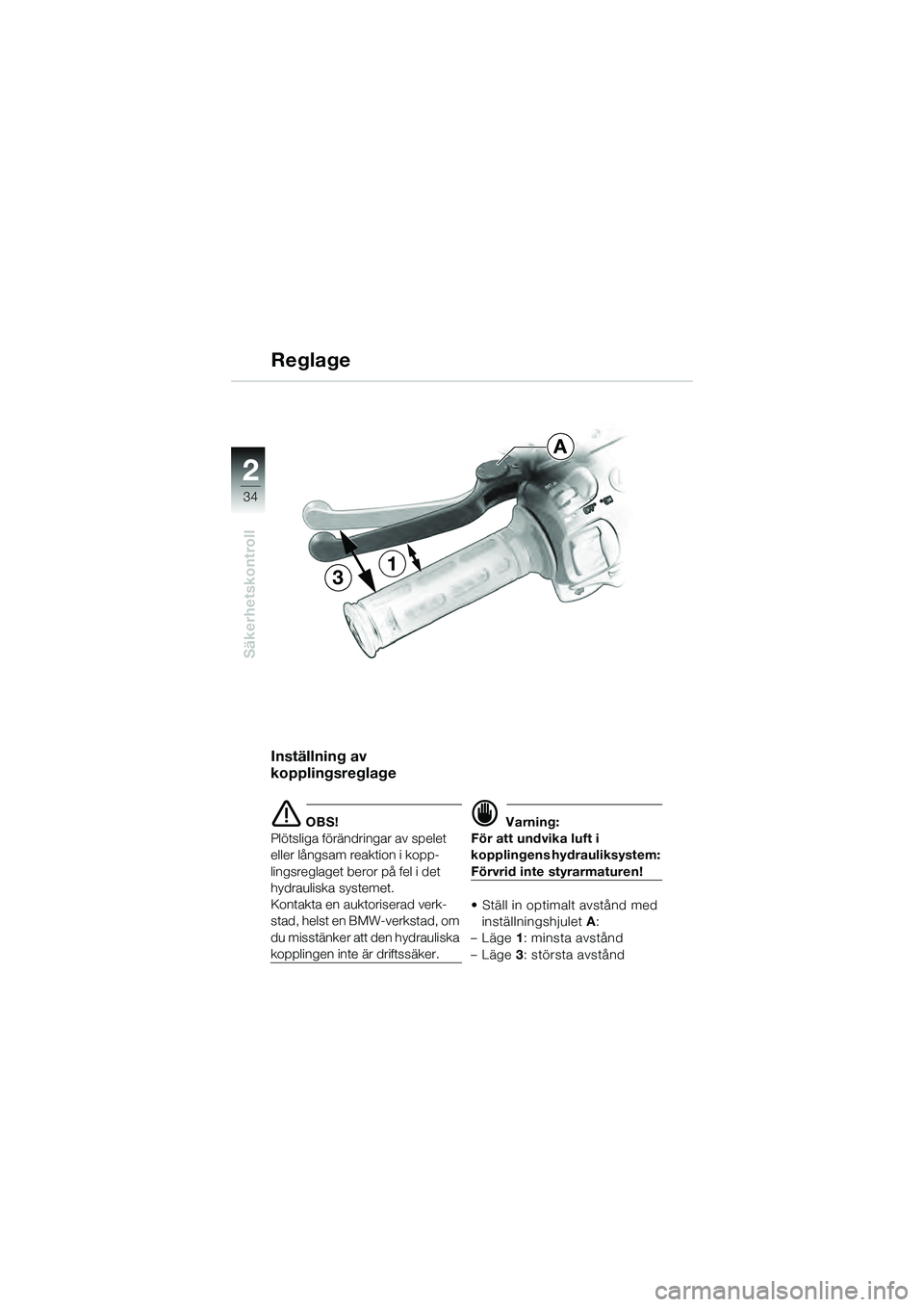

Inställning av
kopplingsreglage
 OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydrauliska systemet.
Kontakta en auktoriserad verk-
stad, helst en BMW-verkstad, om
du misstänker att den hydrauliska
kopplingen inte är driftssäker.
 Varning:
För att undvika luft i
kopplingens hydrauliksystem:
Förvrid inte styrarmaturen!
• Ställ in optimalt avstånd med
inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
Reglage
A
13
10k41bks2.book Seite 34 Donnerstag, 27. Mai 2004 3:21 15

22
35
Säkerhetskontroll
2
4
1
A

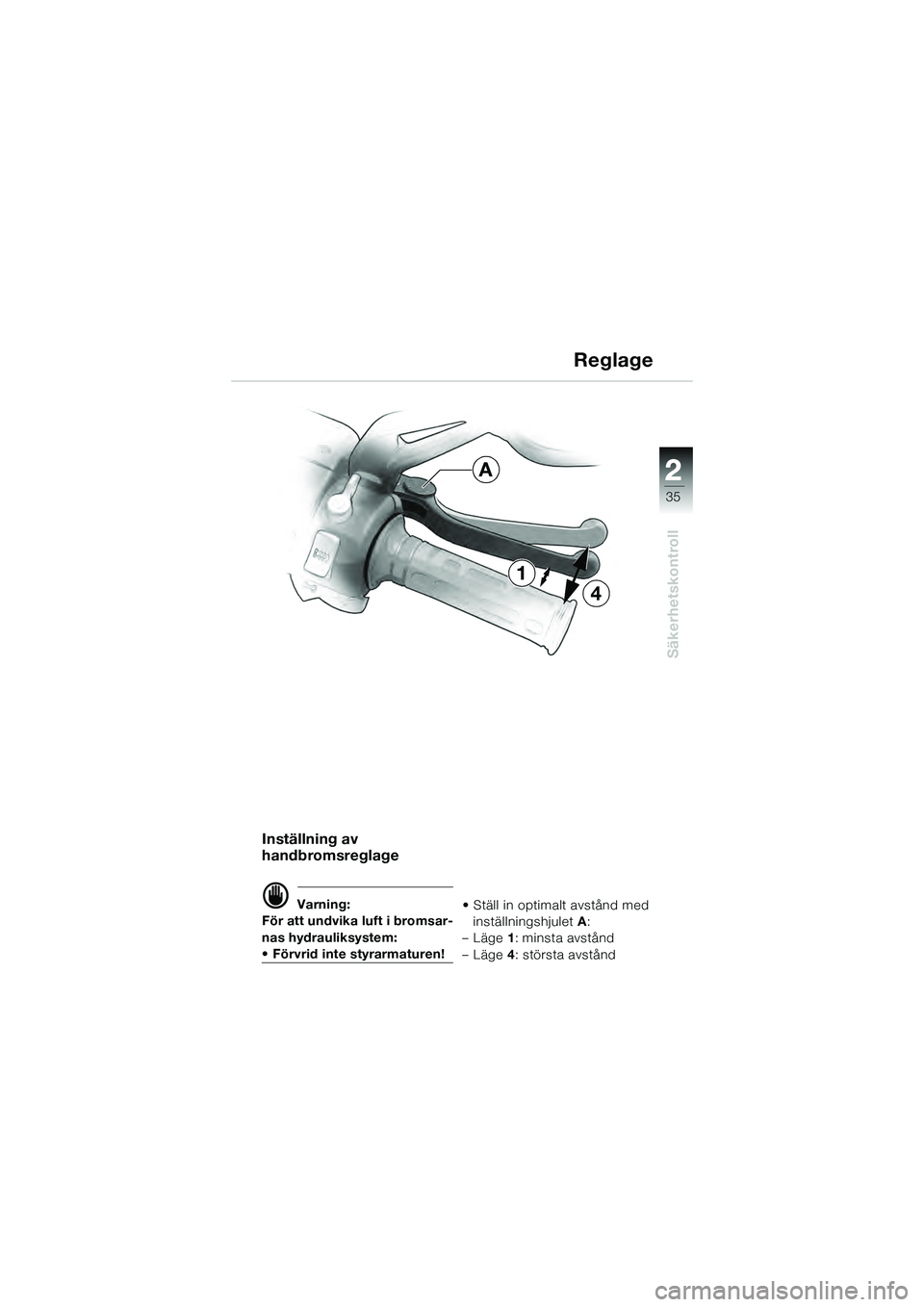

Inställning av
handbromsreglage
 Varning:
För att undvika luft i bromsar-
nas hydrauliksystem:
• Förvrid inte styrarmaturen! • Ställ in optimalt avstånd med
inställningshjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10k41bks2.book Seite 35 Donnerstag, 27. Mai 2004 3:21 15

36
Säkerhetskontroll
2
Bromsar - allmänt
Arbeten på
bromssystemet
 Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla ar-
beten på bromsarna utföras av
en auktoriserad verkstad och
då helst av en BMW-verkstad!
Kontroll av bromssystem
 Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen och
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
bromssystemet inte är drifts-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
10k41bks2.book Seite 36 Donnerstag, 27. Mai 2004 3:21 15

22
37
Säkerhetskontroll
2
Kontroll av bromsbelägg
 Varning:
Låt byta ut bromsbeläggen
hos en auktoriserad verkstad,
helst en BMW-verkstad, innan
de har slitits ned till minsta
tillåtna tjocklek! Bromsbeläggen slits olika bero-
ende på hur man kör.
För optimal säkerhet i broms-
systemet: Underskrid inte
minsta tillåtna beläggtjocklek
(
Servicemanual, kapitel 2)!
Bromsar - allmänt
10k41bks2.book Seite 37 Donnerstag, 27. Mai 2004 3:21 15

38
Säkerhetskontroll
2
Bromsar - med BMW integral ABS
Kontroll av
bromsvätskenivå
 Varning:
Vid utrusting med BMW inte-
gral ABS sjunker INTE broms-
vätskenivån i
expansionskärlet (

40) vid
förslitning av bromsbeläggen.
 Varning:
Om bromsvätskenivån i ex-
pansionskärlet (

40), har
sjunkit under MIN-markering-
en, ska bromssystemet ome-
delbart kontrolleras hos en
auktoriserad verkstad, helst
en BMW-verkstad.
Byte av bromsvätska
 Varning:
Bromsvätskan är utsatt för
höga termiska belastningar
och har egenskapen att ta åt
sig fuktighet ur luften.
Bromsvätskan måste därför
bytas regelbundet (

Service-
manual, kapitel 1) av en auk-
toriserad verkstad, helst en
BMW-verkstad.
10k41bks2.book Seite 38 Donnerstag, 27. Mai 2004 3:21 15
