2004 BMW MOTORRAD K 1200 GT Instruktionsbok (in Swedish)

15
Översikt och handhavande
1
1
AB

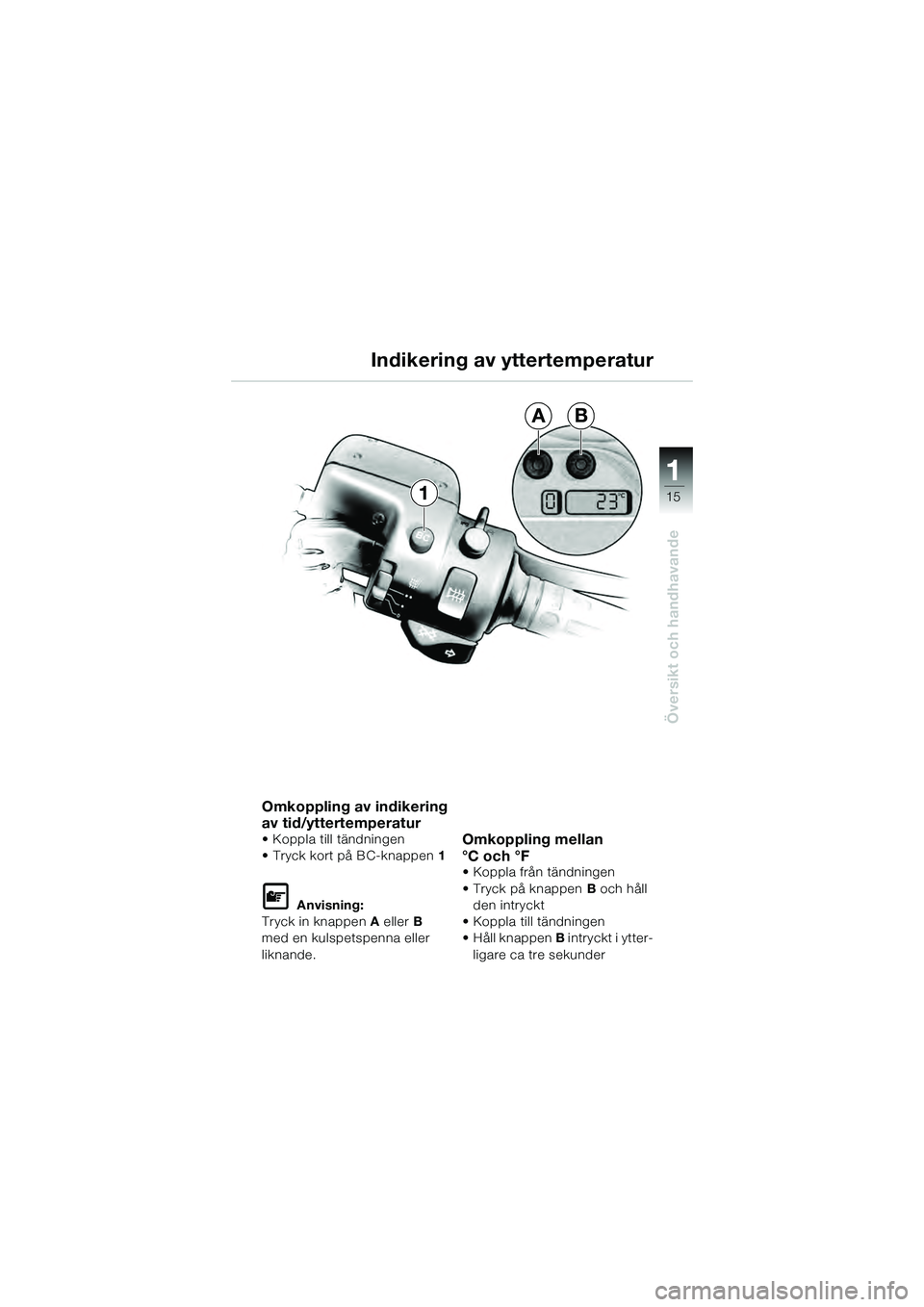

Omkoppling av indikering
av tid/yttertemperatur
• Koppla till tändningen
• Tryck kort på BC-knappen 1

Anvisning:
Tryck in knappen A eller B
med en kulspetspenna eller
liknande.
Omkoppling mellan
°C och °F
• Koppla från tändningen
• Tryck på knappen B och håll
den intryckt
• Koppla till tändningen
• Håll knappen B intryckt i ytter-
ligare ca tre sekunder
Indikering av yttertemperatur
10k4101s3.fm Seite 15 Donnerstag, 27. Mai 2004 3:21 15

16
Översikt och handhavande
1

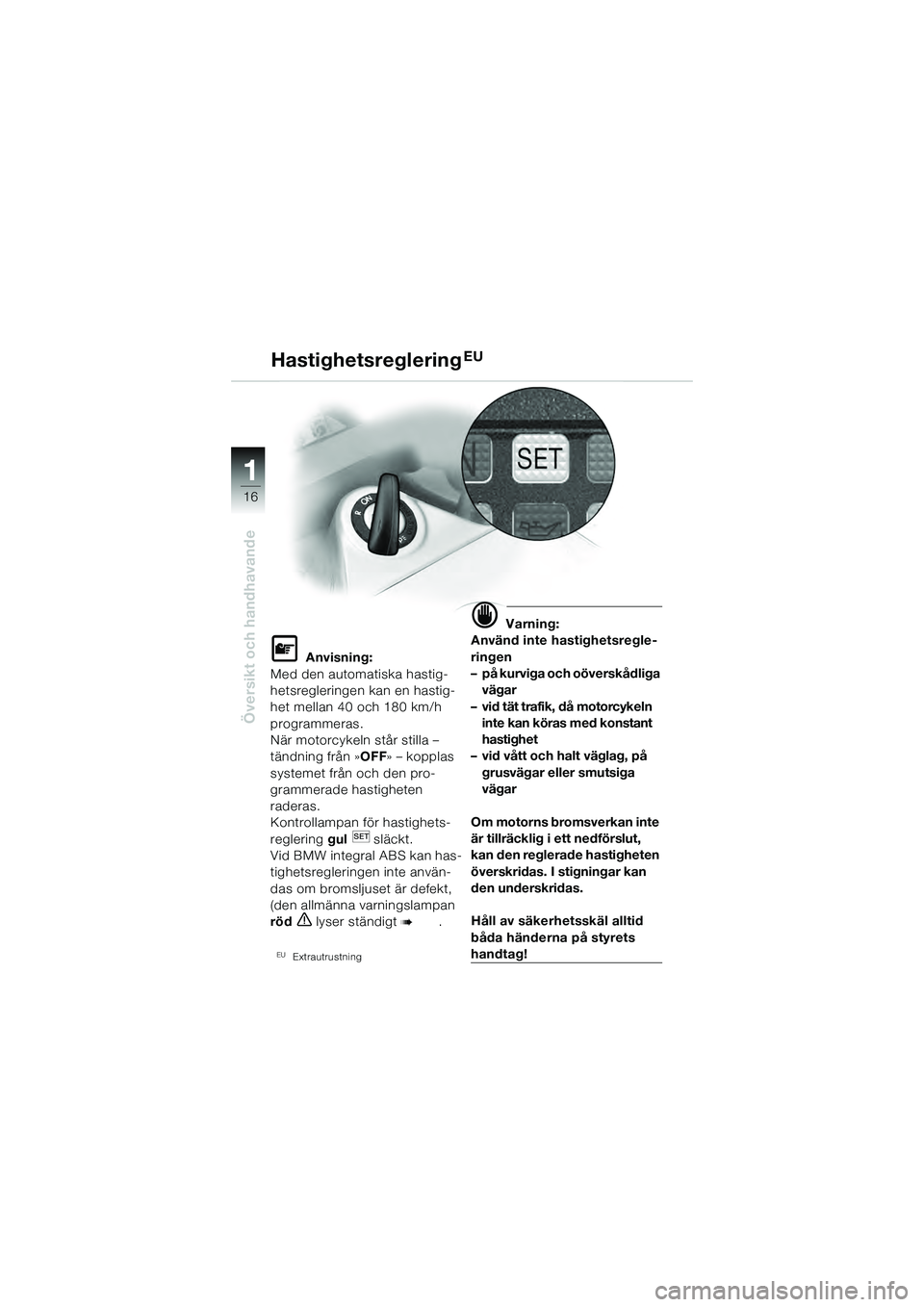

HastighetsregleringEU

Anvisning:
Med den automatiska hastig-
hetsregleringen kan en hastig-
het mellan 40 och 180 km/h
programmeras.
När motorcykeln står stilla –
tändning från » OFF» – kopplas
systemet från och den pro-
grammerade hastigheten
raderas.
Kontrollampan för hastighets-
reglering gul släckt.
Vid BMW integral ABS kan has-
tighetsregleringen inte använ-
das om bromsljuset är defekt,
(den allmänna varningslampan
röd

lyser ständigt
.
EUExtrautrustning
 Varning:
Använd inte hastighetsregle-
ringen
– på kurviga och oöverskådliga vägar
– vid tät trafik, då motorcykeln inte kan köras med konstant
hastighet
– vid vått och halt väglag, på
grusvägar eller smutsiga
vägar
Om motorns bromsverkan inte
är tillräcklig i ett nedförslut,
kan den reglerade hastigheten
överskridas. I stigningar kan
den underskridas.
Håll av säkerhetsskäl alltid
båda händerna på styrets
handtag!
10k41bks2.book Seite 16 Donnerstag, 27. Mai 2004 3:21 15

17
Översikt och handhavande
1
Tillkoppling av systemet• Ställ kontakten1 på ON
– Kontrollampan röd 2 i
kontakten lyser
Lagra hastighet • Tryck knappen 3 kort i rikt-
ning SET
– Kontrollampan för hastighets-
reglering gul lyser

Anvisning:
Den aktuella hastigheten hålls
konstant och lagras.
EUExtrautrustning
HastighetsregleringEU
1
3
2
10k41bks2.book Seite 17 Donnerstag, 27. Mai 2004 3:21 15

18
Översikt och handhavande
1

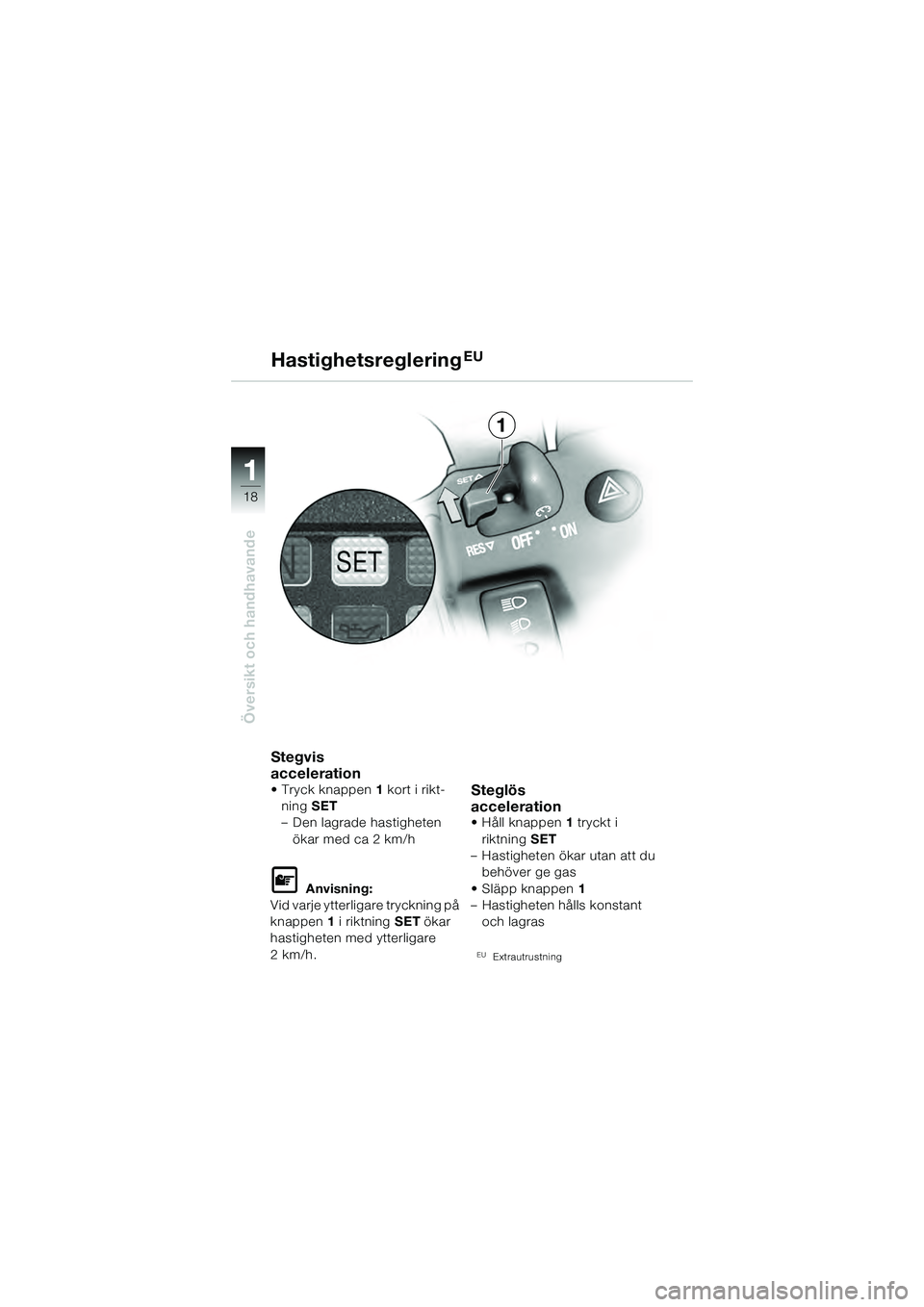

Stegvis
acceleration
• Tryck knappen1 kort i rikt-
ning SET
– Den lagrade hastigheten
ökar med ca 2 km/h

Anvisning:
Vid varje ytterligare tryckning på
knappen 1 i riktning SET ökar
hastigheten med ytterligare
2km/h.
Steglös
acceleration
• Håll knappen 1 tryckt i
riktning SET
– Hastigheten ökar utan att du behöver ge gas
• Släpp knappen 1
– Hastigheten hålls konstant
och lagras
EUExtrautrustning
HastighetsregleringEU
1
10k41bks2.book Seite 18 Donnerstag, 27. Mai 2004 3:21 15

19
Översikt och handhavande
1

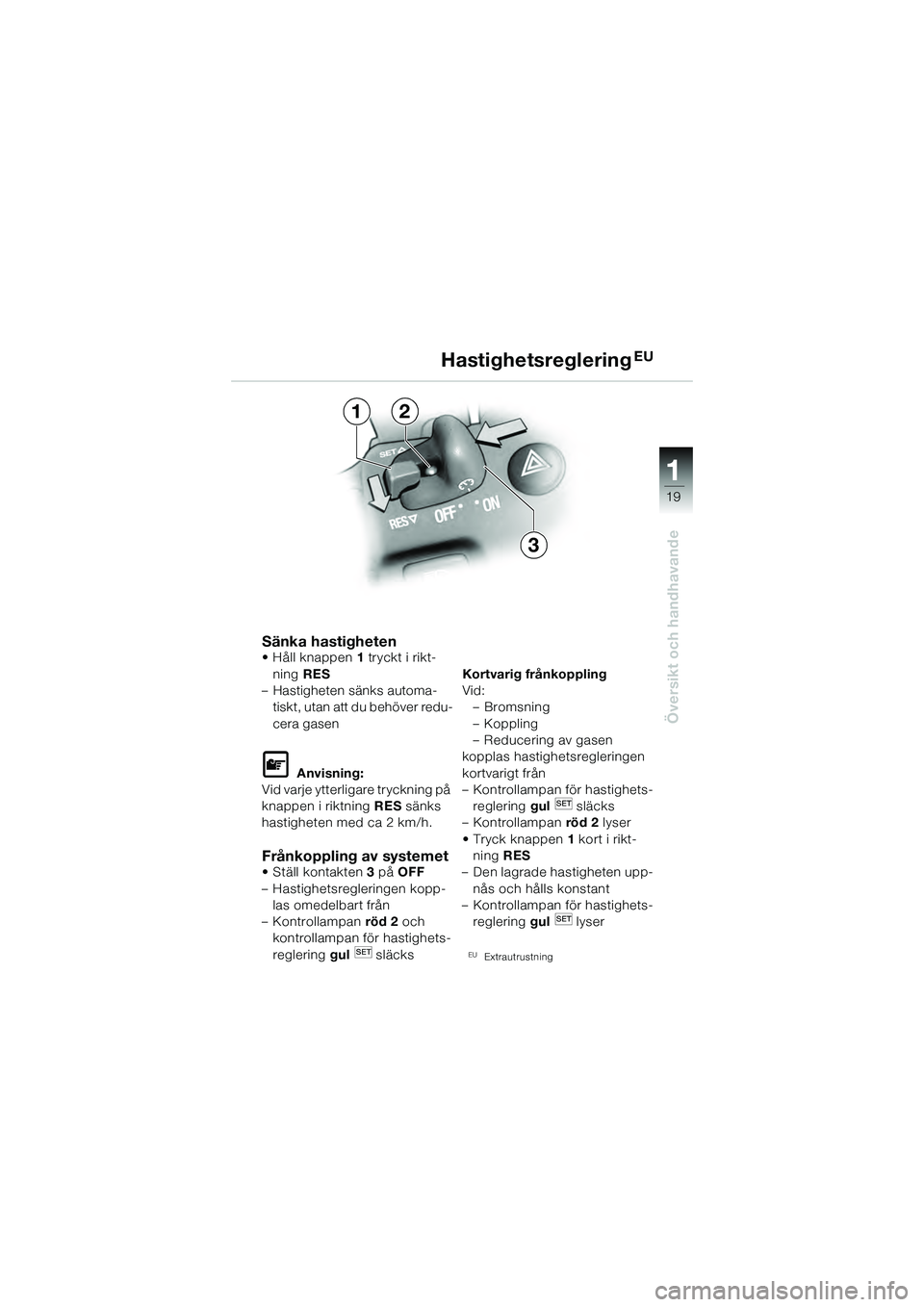

Sänka hastigheten• Håll knappen1 tryckt i rikt-
ning RES
– Hastigheten sänks automa- tiskt, utan att du behöver redu-
cera gasen

Anvisning:
Vid varje ytterligare tryckning på
knappen i riktning RES sänks
hastigheten med ca 2 km/h.
Frånkoppling av systemet• Ställ kontakten 3 på OFF
– Hastighetsregleringen kopp- las omedelbart från
– Kontrollampan röd 2 och
kontrollampan för hastighets-
reglering gul släcks Kortvarig frånkoppling
Vid:
– Bromsning
– Koppling
– Reducering av gasen
kopplas hastighetsregleringen
kortvarigt från
– Kontrollampan för hastighets- reglering gul släcks
– Kontrollampan röd 2 lyser
• Tryck knappen 1 kort i rikt-
ning RES
– Den lagrade hastigheten upp-
nås och hålls konstant
– Kontrollampan för hastighets-
reglering gul lyser
EUExtrautrustning
HastighetsregleringEU
1
3
2
10k41bks2.book Seite 19 Donnerstag, 27. Mai 2004 3:21 15

20
Översikt och handhavande
1
Inställning av fotstöd
 Varning:
Vänster och höger fotstöd får
endast ställas in på så sätt att
båda fotstöden antingen står i
det övre eller i det nedre
läget.
Anpassa växelpedalen till det
ändrade fotstödsläget.
 OBS!
Vid sportigt körsätt måste båda
fotstödsplattorna vara inställda i
det övre läget!
 Varning:
Kontrollera ledningarnas
dragning.
Skada inte kablarna.
Insexskruvarna 1 och 2 måste
dras åt med föreskrivet
åtdragningsmoment.
Om ingen momentnyckel
finns tillgänglig ska fotstödet
och växelpedalen ställas in
hos en auktoriserad verkstad,
helst en BMW-verkstad.
10k41bks2.book Seite 20 Donnerstag, 27. Mai 2004 3:21 15

21
Översikt och handhavande
1
Inställning av fotstöd• Lossa de tre insexskruvarna 1
• Ställ fotstödet i önskat läge A
eller B
• Dra åt de tre insexskruvarna 1
med åtdragningsmoment
20 Nm
• Anpassa växelpedalen till det
ändrade fotstödsläget
Inställning av växelpedal:• Lossa insexskruven 2
• Ställ växelpedalen i önskat
läge C eller D
•Dra åt insexskruven 2 med
åtdragningsmoment 8Nm
Inställning av fotstöd
2
AB
D
C1
10k41bks2.book Seite 21 Donnerstag, 27. Mai 2004 3:21 15

22
Översikt och handhavande
1

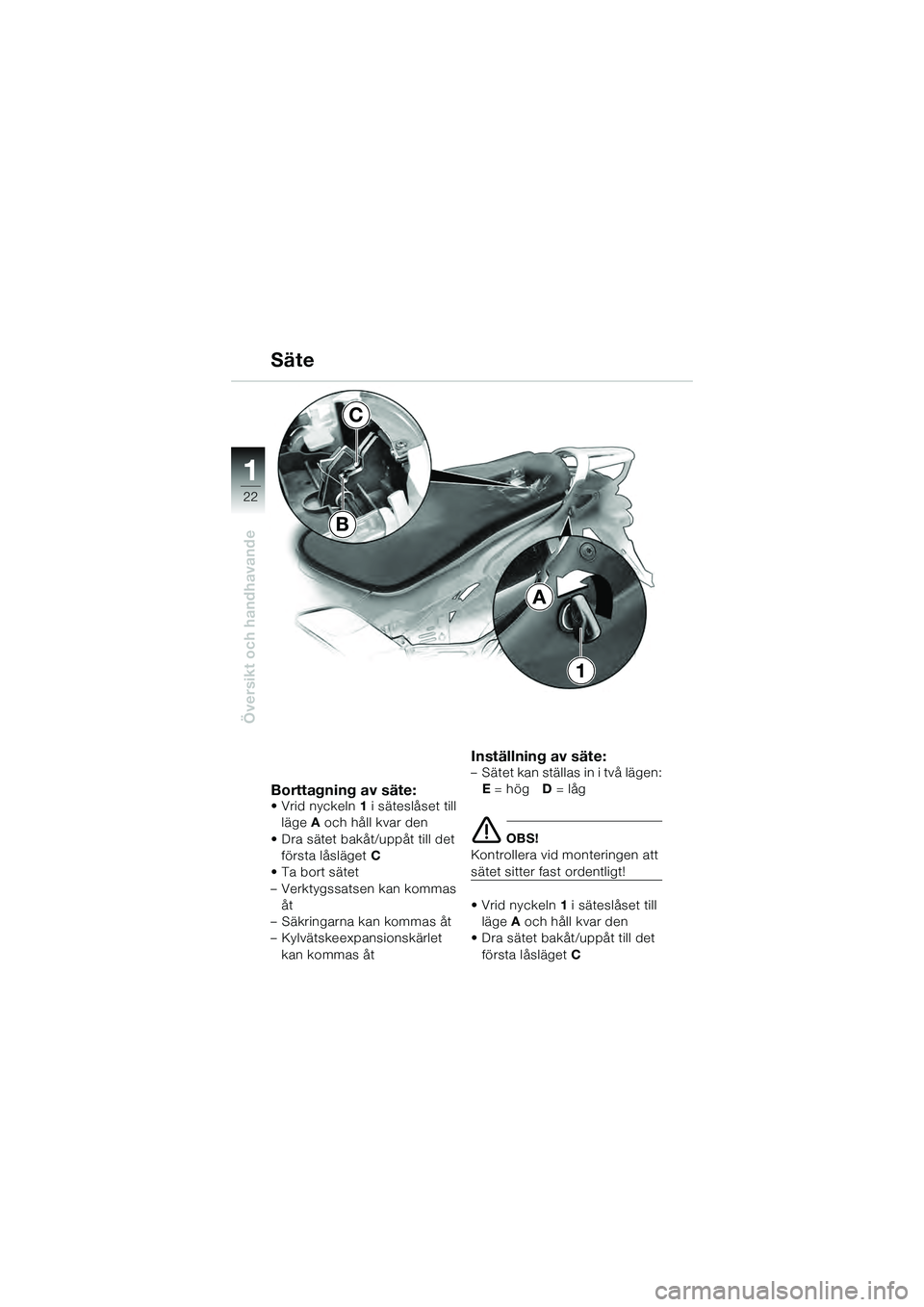

Borttagning av säte:•Vrid nyckeln1 i säteslåset till
läge A och håll kvar den
• Dra sätet bakåt/uppåt till det första låsläget C
•Ta bort sätet
– Verktygssatsen kan kommas åt
– Säkringarna kan kommas åt
– Kylvätskeexpansionskärlet kan kommas åt
Inställning av säte:– Sätet kan ställas in i två lägen:E = hög D = låg
 OBS!
Kontrollera vid monteringen att
sätet sitter fast ordentligt!
•Vrid nyckeln 1 i säteslåset till
läge A och håll kvar den
• Dra sätet bakåt/uppåt till det
första låsläget C
Säte
A
1
B
C
10k41bks2.book Seite 22 Donnerstag, 27. Mai 2004 3:21 15
