7. Draai de wielasklembout B aan en zet
dan de klembout A vast met het voor-
geschreven aanhaalmoment.
8. Zet de klembout B vast met het voor-
geschreven aanhaalmoment.
9. Tik met een rubber hamer tegen de
buitenkant van de linker vorkpoot om
deze in lijn te brengen met het uiteinde
van de wielas.10. Draai de wielasklembout D aan en zet
dan de klembout C vast met het voor-
geschreven aanhaalmoment.
11. Zet de klembout D vast met het voor-
geschreven aanhaalmoment.
12. Bekrachtig de voorrem en duw het
stuur een paar keer stevig op en neer
om te zien of de voorvork correct
werkt. 1. Klembout voorwielas A
2. Klembout voorwielas B
3. Klembout voorwielas C
4. Klembout voorwielas D
Aanhaalmoment:
Wielasklembout:
18 Nm (1,8 m·kgf)
Aanhaalmoment:
Wielasklembout:
18 Nm (1,8 m·kgf)
D_5sl_Periodic.fm Page 48 Thursday, October 17, 2002 2:14 PM
Page 106 of 130
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-49
6
DAU04947
Achterwiel Verwijderen van het achterwiel
DW000122
WAARSCHUWING
_
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
_1. Draai de wielasmoer los.2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-46.
3. Verwijder de wielasmoer.
4. Draai de borgmoer los aan beide zij-
den van de achterbrug.
5. Draai de stelbouten voor de aandrijf-
ketting helemaal richting
a.
6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKING:_ De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen. _
1. Wielasmoer
2. Stelbout van de doorbuiging aandrijfketting
3. Borgmoer
4. Remklauw
5. RemklauwsteunU5SLD0.book Page 49 Wednesday, September 18, 2002 11:03 AM
Page 107 of 130
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-50
6
7. Ondersteun de remklauwsteun, trek
de wielas uit en verwijder dan het wiel.
DCA00048
LET OP:_ Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders worden de remblokken tegen el-
kaar vastgeklemd. _
DAU04948
Aanbrengen van het achterwiel
1. Monteer het wiel en de remklauw-
steun door de wielas vanaf de linker-
zijde in te steken.OPMERKING:_
Zorg ervoor dat de borging op de rem-
klauwsteun in de sleuf in de achter-
vork valt.
Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-
brengt.
_
2. Breng de aandrijfketting aan over het
achtertandwiel en stel dan de aandrijf-
ketting strak. (Zie pagina 6-33 voor de
werkwijze bij spannen van de aandrijf-
ketting.)
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
1. Wielas
1. Aanslag
2. Sleuf
Aanhaalmoment:
Wielasmoer:
110 Nm (11,0 m·kgf)
U5SLD0.book Page 50 Wednesday, September 18, 2002 11:03 AM
Page 108 of 130
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-51
6
DAU03087
Storingzoeken Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.U5SLD0.book Page 51 Wednesday, September 18, 2002 11:03 AM
Page 109 of 130
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-52
6
DAU02990

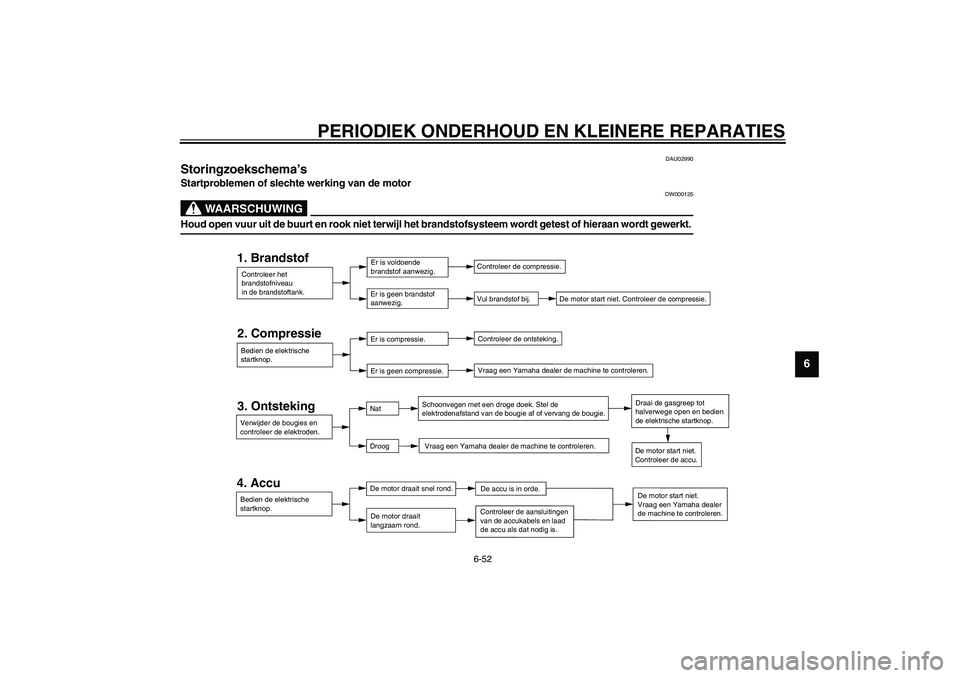

Storingzoekschema’s Startproblemen of slechte werking van de motor
DW000125
WAARSCHUWING
_ Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt. _
CT-1AD
2. Compressie
3. Ontsteking
4. Accu1. BrandstofControleer het
brandstofniveau
in de brandstoftank.Er is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.Controleer de compressie.
Vul brandstof bij. De motor start niet. Controleer de compressie.
Bedien de elektrische
startknop.Er is compressie.
Er is geen compressie.Controleer de ontsteking.
Vraag een Yamaha dealer de machine te controleren.
Verwijder de bougies en
controleer de elektroden.Nat
DroogSchoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.Draai de gasgreep tot
halverwege open en bedien
de elektrische startknop.
De motor start niet.
Controleer de accu.
Bedien de elektrische
startknop.De motor draait snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de aansluitingen
van de accukabels en laad
de accu als dat nodig is.
De motor start niet.
Vraag een Yamaha dealer
de machine te controleren.
U5SLD0.book Page 52 Wednesday, September 18, 2002 11:03 AM
Page 110 of 130
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-53
6
Oververhitte motor
DW000070
WAARSCHUWING
_
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de koelvloeistofradiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de koelvloeistofradiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
_CT-2ADOPMERKING:_ Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen. _ Wacht tot de
motor is afgekoeld.
Controleer het koelvloeistofniveau
in het reservoir en in de radiator.
Het koelvloeistofniveau
is in orde.Het koelvloeistofniveau
is laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem te
controleren en te repareren als de motor opnieuw oververhit raakt.
Er is lekkage.Er is geen
lekkage.
U5SLD0.book Page 53 Wednesday, September 18, 2002 11:03 AM
Page 111 of 130
VERZORGING EN STALLING VAN DE MOTORFIETS
7
Verzorging ......................................................................................... 7-1
Stalling .............................................................................................. 7-4
U5SLD0.book Page 1 Wednesday, September 18, 2002 11:03 AM
Page 112 of 130

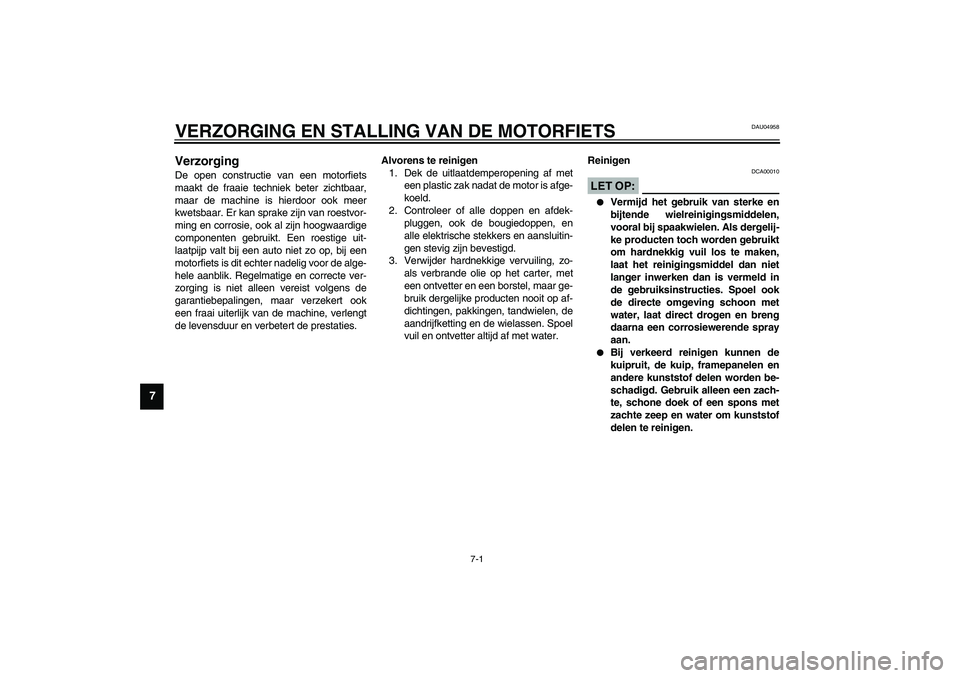

7-1
7
DAU04958
7-VERZORGING EN STALLING VAN DE MOTORFIETSVerzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uit-
laatpijp valt bij een auto niet zo op, bij een
motorfiets is dit echter nadelig voor de alge-
hele aanblik. Regelmatige en correcte ver-
zorging is niet alleen vereist volgens de
garantiebepalingen, maar verzekert ook
een fraai uiterlijk van de machine, verlengt
de levensduur en verbetert de prestaties.Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
DCA00010
LET OP:_
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ook
de directe omgeving schoon met
water, laat direct drogen en breng
daarna een corrosiewerende spray
aan.
Bij verkeerd reinigen kunnen de
kuipruit, de kuip, framepanelen en
andere kunststof delen worden be-
schadigd. Gebruik alleen een zach-
te, schone doek of een spons met
zachte zeep en water om kunststof
delen te reinigen.
