2003 YAMAHA YZF-R6 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DAU03976
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de olie-afdichtingen van de
hoofdremcilinders en de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lekken of zijn be-
schadigd.

Olie-afdichtingen: Vervang elke twee
jaar.


Remslangen: Vervang elke vier jaar.
DAU00744
Doorbuiging aandrijfketting De doorbuiging van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en eventueel worden bijgesteld.
Aandrijfketting controleren op doorbui-
ging
1. Plaats de motorfiets op een vlakke on-
dergrond en houd hem verticaal.OPMERKING:_ Om de kettingdoorbuiging te controleren en
bij te stellen, moet de motorfiets rechtop
worden gehouden en mag deze geen ge-
wicht dragen. _2. Schakel de versnellingsbak in de vrij-
stand.3. Draai het achterwiel door de motor-
fiets te duwen en vind zo het strakste
gedeelte in de aandrijfketting; meet nu
de doorbuiging van de ketting zoals af-
gebeeld.
4. Stel de doorbuiging van de ketting als
volgt bij als deze niet correct is.
a. Doorbuiging aandrijfkettingDoorbuiging aandrijfketting:
35–45 mm
U5SLD0.book Page 32 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
DAU03608
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de swingarm.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de swingarm richting
a. Draai om
de aandrijfketting losser te stellen de
stelbout aan beide uiteinden van de
swingarm richting
b en druk vervol-
gens het achterwiel naar voren.
OPMERKING:_ Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de
swingarm, om zeker te zijn dat beide stel-
moeren dezelfde positie hebben. _
DC000096
LET OP:_ Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-
ven bereik blijven. _3. Draai de borgmoeren vast en zet dan
de wielasmoer vast met het voorge-
schreven aanhaalmoment.
DAU03006
Smeren van de aandrijfketting De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
DC000097
LET OP:_ De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen is gereden. _1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.
DCA00053
LET OP:_ Om beschadiging van de o-ringen te
voorkomen, mag de aandrijfketting niet
worden gereinigd met een stoomreini-
ger of hogedrukreiniger of met niet-ge-
schikte ontvetters. _2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor O-ring kettin-
gen.
1. Wielasmoer
2. Stelbout van de doorbuiging aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
Aanhaalmoment:
Wielasmoer:
110 Nm (11,0 m·kgf)
U5SLD0.book Page 33 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6
DCA00052
LET OP:_ Gebruik geen motorolie of andere
smeermidelen voor de aandrijfketting,
deze bevatten mogelijk toevoegingen
die de o-ringen kunnen beschadigen. _
DAU02962
Controleren en smeren van de
kabels De werking van alle bedieningskabels en
de conditie van de kabels moeten vóór ie-
dere rit worden gecontroleerd. De kabels
en de kabeleinden dienen zo nodig te wor-
den gesmeerd. Vraag een Yamaha dealer
een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt.
DW000112
WAARSCHUWING
_ Bij een beschadiging van de buitenkabel
kan de kabelbediening verslechteren en
de binnenkabel gaan roesten. Vervang
een beschadigde kabel zo snel mogelijk
om onveilige condities te voorkomen. _
DAU04034
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
Aanbevolen smeermiddel:
Motorolie
U5SLD0.book Page 34 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAU03164
Controleren en smeren van de
rem- en koppelingshendel De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten zo nodig worden ge-
smeerd.
DAU03370
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten zo nodig worden gesmeerd.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
U5SLD0.book Page 35 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
DAU03165
Controleren en smeren van de
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten zo nodig wor-
den gesmeerd.
DW000113
WAARSCHUWING
_ Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. _Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
U5SLD0.book Page 36 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6
DAU02939

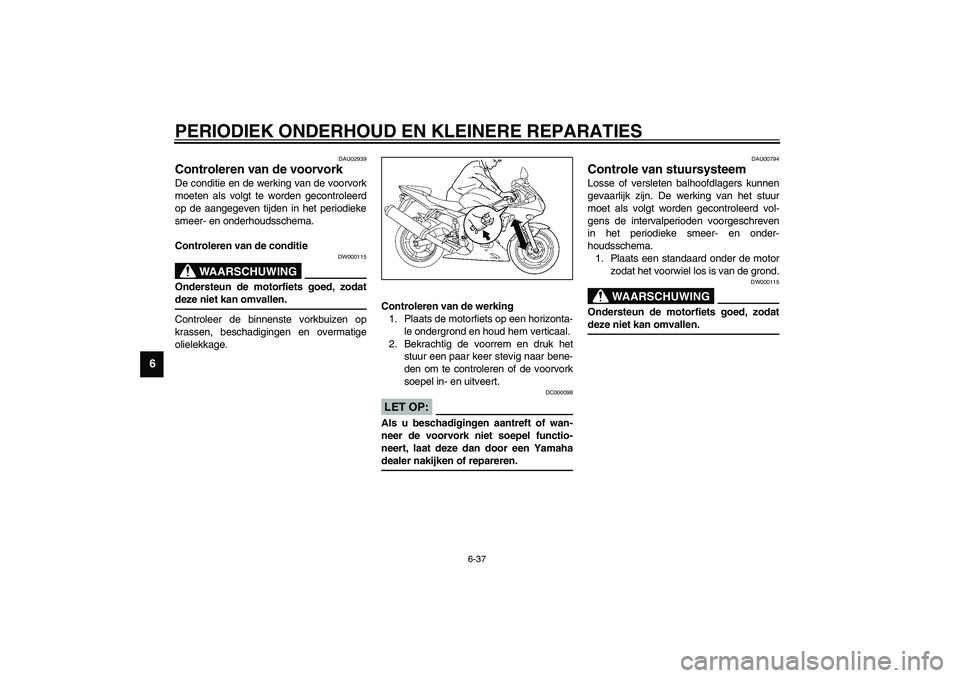

Controleren van de voorvork De conditie en de werking van de voorvork
moeten als volgt te worden gecontroleerd
op de aangegeven tijden in het periodieke
smeer- en onderhoudsschema.
Controleren van de conditie
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.Controleren van de werking
1. Plaats de motorfiets op een horizonta-
le ondergrond en houd hem verticaal.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DC000098
LET OP:_ Als u beschadigingen aantreft of wan-
neer de voorvork niet soepel functio-
neert, laat deze dan door een Yamaha
dealer nakijken of repareren. _
DAU00794
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _
U5SLD0.book Page 37 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU01144
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU01291
Accu Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
U5SLD0.book Page 38 Wednesday, September 18, 2002 11:03 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-39
6
DW000116
WAARSCHUWING
_

Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
UITWENDIG: Spoel met rijkelijk
veel water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
DC000102
LET OP:_

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.


Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
_
U5SLD0.book Page 39 Wednesday, September 18, 2002 11:03 AM
