GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5
DAU00461
ParkerenParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
DW000058
X@
8De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking
kunnen komen.
8Parkeer niet op een helling of op
een zachte ondergrond, de motor
zou dan kunnen omvallen.
DC000062
<>
Parkeer nooit op een plek waar sprake
is van brandgevaar, zoals op droog
gras of nabij ander ontvlambaar mate-
riaal.
5SJ-28199-D1 12/11/02 10:33 AM Page 48

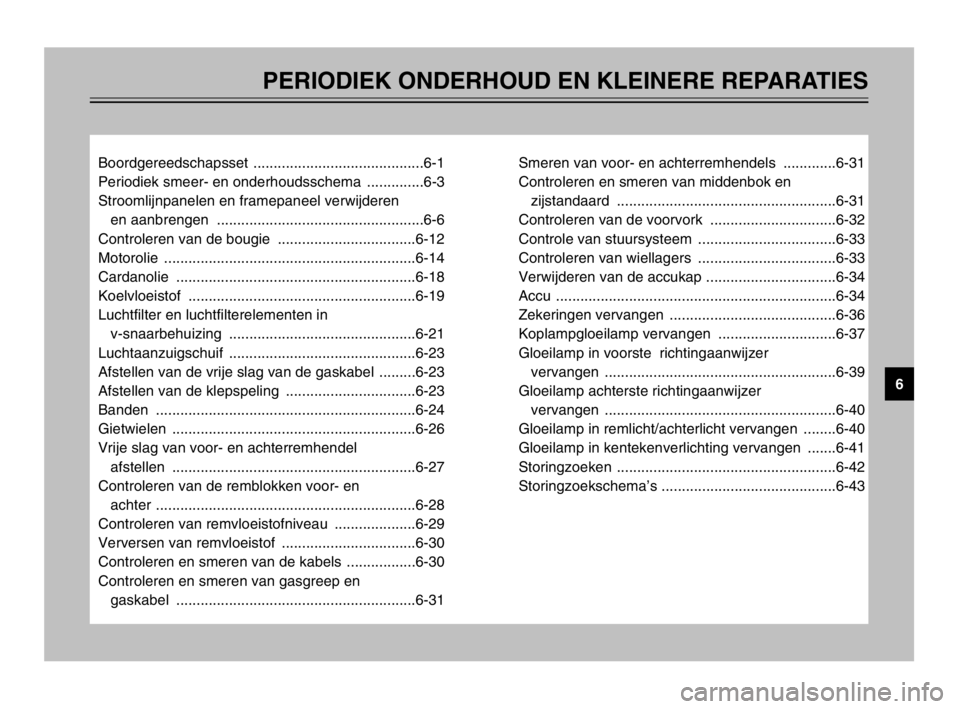

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
Boordgereedschapsset ..........................................6-1
Periodiek smeer- en onderhoudsschema ..............6-3
Stroomlijnpanelen en framepaneel verwijderen
en aanbrengen ...................................................6-6
Controleren van de bougie ..................................6-12
Motorolie ..............................................................6-14
Cardanolie ...........................................................6-18
Koelvloeistof ........................................................6-19
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing ..............................................6-21
Luchtaanzuigschuif ..............................................6-23
Afstellen van de vrije slag van de gaskabel .........6-23
Afstellen van de klepspeling ................................6-23
Banden ................................................................6-24
Gietwielen ............................................................6-26
Vrije slag van voor- en achterremhendel
afstellen ............................................................6-27
Controleren van de remblokken voor- en
achter ................................................................6-28
Controleren van remvloeistofniveau ....................6-29
Verversen van remvloeistof .................................6-30
Controleren en smeren van de kabels .................6-30
Controleren en smeren van gasgreep en
gaskabel ...........................................................6-31Smeren van voor- en achterremhendels .............6-31
Controleren en smeren van middenbok en
zijstandaard ......................................................6-31
Controleren van de voorvork ...............................6-32
Controle van stuursysteem ..................................6-33
Controleren van wiellagers ..................................6-33
Verwijderen van de accukap ................................6-34
Accu .....................................................................6-34
Zekeringen vervangen .........................................6-36
Koplampgloeilamp vervangen .............................6-37
Gloeilamp in voorste richtingaanwijzer
vervangen .........................................................6-39
Gloeilamp achterste richtingaanwijzer
vervangen .........................................................6-40
Gloeilamp in remlicht/achterlicht vervangen ........6-40
Gloeilamp in kentekenverlichting vervangen .......6-41
Storingzoeken ......................................................6-42
Storingzoekschema’s ...........................................6-43
6
5SJ-28199-D1 12/11/02 10:33 AM Page 49

6-1
DAU00462
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU00464
Veiligheid is de verantwoordelijkheid van
de eigenaar. Door periodiek inspecties,
afstellingen en smeerbeurten uit te laten
voeren, zorgt u ervoor dat uw machine in
zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de
belangrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden in het periodieke
smeer- en onderhoudsschema zijn
slechts te beschouwen als algemene
richtlijn voor normale rijomstandigheden.
Het is echter mogelijk dat de INTERVAL-
PERIODEN VOOR ONDERHOUD MOE-
TEN WORDEN VERKORT AFHANKE-
LIJK VAN HET WEER, HET TERREIN,
DE GEOGRAFISCHE LOCATIE EN INDI-
VIDUEEL GEBRUIK.
DAU03623
BoordgereedschapssetGereedschapssetDe boordgereedschapsset is te vinden in
het achterste opbergcompartiment. (Zie
pagina 3-20 voor de werkwijze bij het
openen van het achterste opbergcompar-
timent.)
DW000060
X@
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermee
niet echt vertrouwd bent.
DAU00466
X@
Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen.
Wanneer deze scooter wordt gebruikt
in een abnormaal stoffige, modderige
of vochtige omgeving, dient het lucht-
filterelement vaker te worden gerei-
nigd of te worden vervangen om snelle
slijtage van de motor te voorkomen.
Raadpleeg een Yamaha dealer voor de
juiste onderhoudsperiodes.
5SJ-28199-D1 12/11/02 10:33 AM Page 50

6-2
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
Trek de voetplaatmat omhoog en verwij-
der dan de boordgereedschapsset.
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van pre-
ventief onderhoud en kleinere reparaties.
Het gebruik van extra gereedschap zoals
een momentsleutel kan echter nodig zijn
om bepaalde onderhoudswerkzaamhe-
den correct uit te voeren.
2
1
1. Voetplaatmat
2. Boordgereedschapsset
OPMERKING:
Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het
gereedschap of de ervaring die voor
bepaalde werkzaamheden vereist zijn.
DW000063
X@
Door modificaties die niet door
Yamaha zijn goedgekeurd kan het
motorvermogen achteruitgaan of de
machine te onveilig worden om nog te
gebruiken Raadpleeg een Yamaha
dealer voordat u zelf wijzigingen aan-
brengt.
5SJ-28199-D1 12/11/02 10:33 AM Page 51

6-3
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU03685
Periodiek smeer- en onderhoudsschemaPeriodiek smeer- en onderhoudsschemaOPMERKING:
8De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis wordt verricht.
8Herhaal de intervalperioden vanaf 50.000 km, te beginnen bij 10.000 km.
8Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal
gereedschap, technische gegevens en vakmanschap vereist zijn.
NR. ONDERDEEL INSPECTIE- OF ONDERHOUDSBEURTKILOMETERSTAND (× 1.000 km)JAARLIJKSE
CONTROLE1 10203040
1
*Brandstofleiding•Controleer de brandstofslangen en de onderdrukslang op
scheuren of schade.√√√√ √
2 Bougie•Controleer de conditie.
•Reinigen en elektrodenafstand bijstellen.√√
•Vervangen.√√
3
*Kleppen•Klepspeling controleren.
•Afstellen.√√
4 Luchtfilterelement•Reinigen.√√
•Vervangen.√√
5Luchtfilterelement
v-snaarbehuizing•Reinigen.√√√√
6
*Voorrem•Werking en vloeistofniveau controleren, machine
controleren op vloeistoflekkage.
(Zie OPMERKING op bladzijde 6-5.)√√√√√ √
•Remblokken vervangen.Indien afgesleten tot aan slijtagelimiet.
7
*Achterrem•Werking en vloeistofniveau controleren, machine
controleren op vloeistoflekkage.
(Zie OPMERKING op bladzijde 6-5.)√√√√√ √
•Remblokken vervangen.Indien afgesleten tot aan slijtagelimiet.
5SJ-28199-D1 12/11/02 10:33 AM Page 52

6-4
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
8*Remslangen•Controleren op scheuren of beschadiging.√√√√ √
•Vervangen. (Zie OPMERKING op bladzijde 6-5.)Elke 4 jaar
9
*Wielen•Controleren op slingering en schade.√√√√
10
*Banden•Controleren op correcte profieldiepte en op schade.
•Zo nodig vervangen.
•Bandspanning controleren.
•Zo nodig corrigeren.√√√√ √
11
*Wiellagers•Lager controleren op losheid of schade.√√√√
12
*Balhoofdlagers•Controleren op lagerspeling en stroefheid in
stuurbeweging.√√√√√
•Smeren met lithiumvet. Elke 20.000 km
13
*Framebevestigingen•Controleren of alle moeren, bouten en schroeven stevig zijn
vastgezet.√√√√ √
14Zijstandaard,
middenbok•Werking controleren.
•Smeren.√√√√ √
15
*Zijstandaardschakelaar•Werking controleren.√√√√√ √
16
*Voorvork•Controleren op werking en olielekkage.√√√√
17
*Schokdemperunits•Controleren op werking en achterschokdempers op
olielekkage.√√√√
18
*Carburateur•Stationair motortoerental afstellen.√√√√√ √
19 Motorolie•Verversen. (Zie pagina 3-3 en 6-17 voor nadere informatie
over het waarschuwingslampje olieverversen.)√Zodra het waarschuwingslampje Olieverversen
gaat branden (na elke 3.000 km).
•Olieniveau controleren en machine inspecteren op
olielekkage.Elke 3.000 km√ NR. ONDERDEEL INSPECTIE- OF ONDERHOUDSBEURTKILOMETERSTAND (× 1.000 km)
JAARLIJKSE
CONTROLE1 10203040
5SJ-28199-D1 12/11/02 10:33 AM Page 53

6-5
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU03884
OPMERKING:
8Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
8Hydraulisch remsysteem
9Controleer regelmatig het remvloeistofniveau en vul zo nodig bij.
9Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de rem-
vloeistof worden ververst.
9De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
20*Olieaanzuigzeef•Reinigen.√
21
*Koelsysteem•Koelvloeistofniveau controleren en machine inspecteren op
koelvloeistoflekkage.√√√√ √
•Verversen.Elke 3 jaar
22 Cardanolie•Controleer de machine op olielekkage.√√ √
•Verversen.√√√
23
*V-snaar•Vervangen.Elke 20.000 km
24
*Remlichtschakelaars
voor- en achterrem•Werking controleren.√√√√√ √
25Bewegende delen en
kabels•Smeren.√√√√ √
26
*Gaskabelhuis en
gaskabel•Controleer werking en vrije slag.
•Stel zo nodig de vrije slag van de gaskabel af.
•Smeer het gaskabelhuis en de gaskabel.√√√√ √
27
*
Verlichting,
signaleringssysteem en
schakelaars•Werking controleren.
•Richthoek koplamplichtbundel afstellen.√√√√√ √ NR. ONDERDEEL INSPECTIE- OF ONDERHOUDSBEURTKILOMETERSTAND (× 1.000 km)
JAARLIJKSE
CONTROLE1 10203040
5SJ-28199-D1 12/11/02 10:33 AM Page 54

6-6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
DAU03624
Stroomlijnpanelen en
framepaneel verwijderen en
aanbrengen
Stroomlijnpanelen en framepaneel, verwijderen en aanbrengenBij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de hierboven afgebeel-
de stroomlijn- en framepanelen worden
verwijderd. Neem deze paragraaf door
wanneer een stroomlijn- of framepaneel
moet worden verwijderd of aangebracht.
1
1. Stroomlijnpaneel A
1
1. Stroomlijnpaneel C
1
1. Stroomlijnpaneel B
