2003 YAMAHA MAJESTY 250 Instructieboekje (in Dutch)

8-3
SPECIFICATIES
8
90 kg–maximale*
Voor200 kPa (2,00 kgf/cm
2, 2,00 bar)
Achter225 kPa (2,25 kgf/cm
2, 2,25 bar)
*Totaal gewicht van motorijder, passagier, bagage en accessoires
Wielen
Voor
Type Gegoten wiel
Bandenmaat 12 ×MT2,75
Achter
Type Gegoten wiel
Bandenmaat 12 ×MT3,50
Remmen
Voor
Type Enkele schijfrem
Bediening
Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
BedieningBediening met de linkerhand
Vloeistof DOT 4Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm uit één stuk
Schokdempers
Voor Spiraalveer/Oliegedempt
AchterSpiraalveer/Oliegedempt
Veerweg
Voor 100 mm
Achter 90 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking
(digital)
Laadsysteem
Type Wisselstroom-magneet
Standaard vermogen 14 V, 19,5 A @5.000 rpm
Accu
Type GT7B-4
Gloeilampen, capaciteit12 V, 6,5 AH
Type koplampHalogeen
5SJ-28199-D1 12/11/02 10:34 AM Page 104

8-4
SPECIFICATIES
8
Gloeilampen wattage ×aantal
Koplamp 12 V, 60/55 W ×1
12 V, 55 W ×1
Achterlicht/remlicht 12 V, 5/21 W ×2
Voorremrichtingaanwijzerlamp12 V, 21 W ×2
Achterremrichtingaanwijzerlamp12 V, 18 W ×2
Parkeerlicht 12 V, 5 W ×1
Kentekenplaatverlichting 12 V, 5 W ×1
Meter-verlichting
12 V, 1,7 W ×4
Grotlicht-kontrolelampje 12 V, 1,7 W ×1
Richtingsaanwilzer- 12 V, 3,4 W ×2
kontrolelampje
Olieverversing-kontrolelampje 12 V, 1,7 W ×1
ABS-waarschuwingslampje 12 V, 1,7 W ×1
Zekeringen
Hoofdzekering 30 A
Zekering ABS-pompmotor 30 A
Koplampzekering 15 A
Zekering signaleringssysteem 15 A
Zekering ABS-regeleenheid 10 A
Zekering ontstekingssysteem 7,5 A
Zekering radiatorkoelvin 4 A
Klok (Reservezekering) 10 A
5SJ-28199-D1 12/11/02 10:34 AM Page 105

Alle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTORAMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g
× 2,205× 0,03527lb
oz
Snelheid km/u
× 0,6214 mi/u
Afstandkm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm3)
cc (cm3)
L (liter)
L (liter)× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8-5
SPECIFICATIES
8
DAU04513
OmrekentabelOmrekentabel
5SJ-28199-D1 12/11/02 10:34 AM Page 106

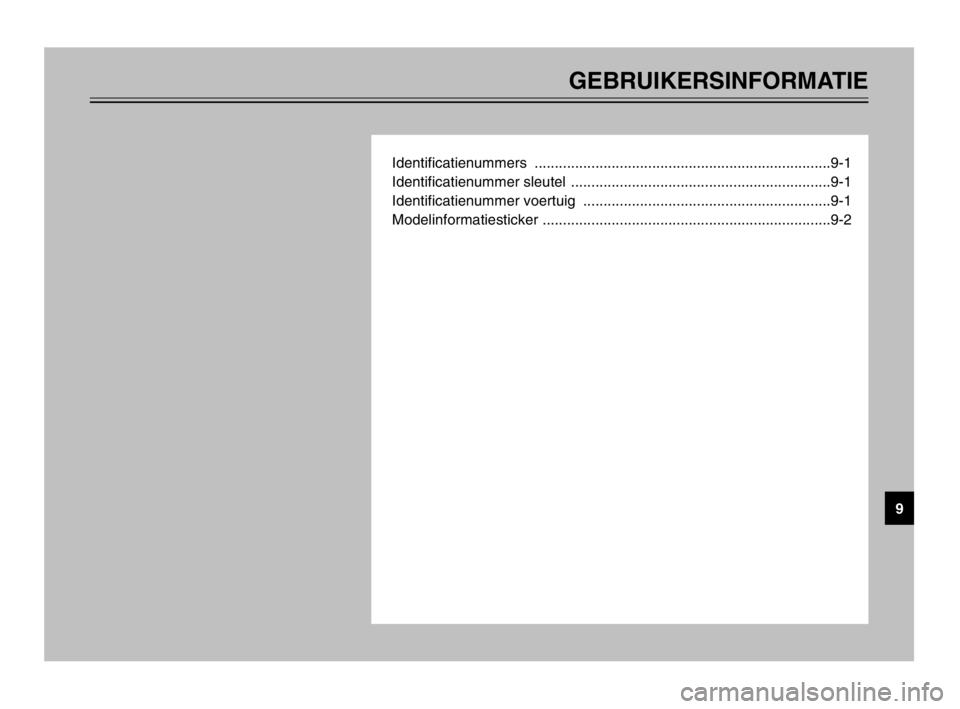

GEBRUIKERSINFORMATIE
Identificatienummers .........................................................................9-1
Identificatienummer sleutel ................................................................9-1
Identificatienummer voertuig .............................................................9-1
Modelinformatiesticker .......................................................................9-2
9
5SJ-28199-D1 12/11/02 10:34 AM Page 107

9-1
DAU01039
GEBRUIKERSINFORMATIE
9
DAU02944
IdentificatienummersIdentificatienummersNoteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de model-
stickerinformatie in onderstaande ruimtes.
Deze nummers heeft u nodig om reserve-
onderdelen bij een Yamaha dealer te
bestellen of wanneer uw machine is
gestolen.
1. IDENTIFICATIENUMMER
SLEUTEL:
2. VOERTUIGIDENTIFICATIE
NUMMER:
3. MODELINFORMATIESTICKER:
DAU01041
Identificatienummer sleutelIdentificatienummer sleutelNoteer dit nummer in het daartoe bestem-
de vakje en gebruik dit als referentie bij
het bestellen van een nieuwe sleutel.
DAU01044
Identificatienummer voertuigIdentificatienummer voertuigHet voertuigidentificatienummer is inge-
slagen op het frame.
OPMERKING:
Het voertuigidentificatienummer is
bedoeld voor identificatie van uw scooter
en kan worden gebruikt om uw motor in
uw land aan te melden voor kentekenre-
gistratie.
1
1. Identificatienummer sleutel
1
1. Identificatienummer voertuig
1
6
5SJ-28199-D1 12/11/02 10:34 AM Page 108

9-2
GEBRUIKERSINFORMATIE
9
DAU03097
ModelinformatiestickerModelinformatiestickerDe modelinformatiesticker is bevestigd
aan de binnenzijde van het achterste
opbergcompartiment. (Zie pagina 3-20
voor de werkwijze bij openen en sluiten
van het opbergcompartiment.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij
een Yamaha dealer.
1
1. Modelinformatiesticker
5SJ-28199-D1 12/11/02 10:34 AM Page 109

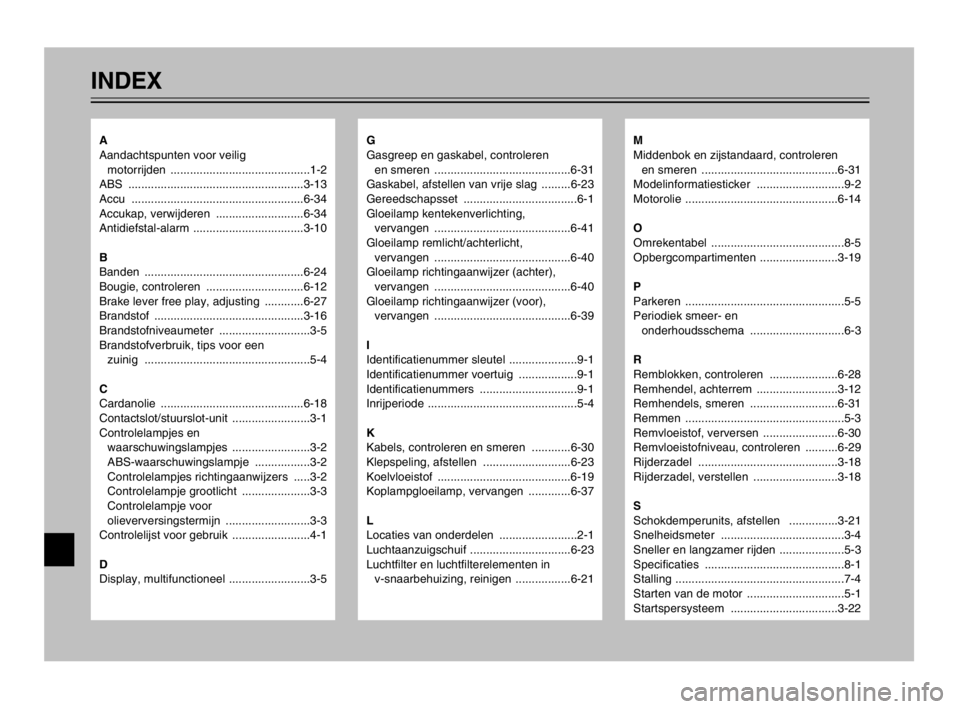

INDEX
G
Gasgreep en gaskabel, controleren
en smeren ..........................................6-31
Gaskabel, afstellen van vrije slag .........6-23
Gereedschapsset ...................................6-1
Gloeilamp kentekenverlichting,
vervangen ..........................................6-41
Gloeilamp remlicht/achterlicht,
vervangen ..........................................6-40
Gloeilamp richtingaanwijzer (achter),
vervangen ..........................................6-40
Gloeilamp richtingaanwijzer (voor),
vervangen ..........................................6-39
I
Identificatienummer sleutel .....................9-1
Identificatienummer voertuig ..................9-1
Identificatienummers ..............................9-1
Inrijperiode ..............................................5-4
K
Kabels, controleren en smeren ............6-30
Klepspeling, afstellen ...........................6-23
Koelvloeistof .........................................6-19
Koplampgloeilamp, vervangen .............6-37
L
Locaties van onderdelen ........................2-1
Luchtaanzuigschuif ...............................6-23
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing, reinigen .................6-21M
Middenbok en zijstandaard, controleren
en smeren ..........................................6-31
Modelinformatiesticker ...........................9-2
Motorolie ...............................................6-14
O
Omrekentabel .........................................8-5
Opbergcompartimenten ........................3-19
P
Parkeren .................................................5-5
Periodiek smeer- en
onderhoudsschema .............................6-3
R
Remblokken, controleren .....................6-28
Remhendel, achterrem .........................3-12
Remhendels, smeren ...........................6-31
Remmen .................................................5-3
Remvloeistof, verversen .......................6-30
Remvloeistofniveau, controleren ..........6-29
Rijderzadel ...........................................3-18
Rijderzadel, verstellen ..........................3-18
S
Schokdemperunits, afstellen ...............3-21
Snelheidsmeter ......................................3-4
Sneller en langzamer rijden ....................5-3
Specificaties ...........................................8-1
Stalling ....................................................7-4
Starten van de motor ..............................5-1
Startspersysteem .................................3-22A
Aandachtspunten voor veilig
motorrijden ...........................................1-2
ABS ......................................................3-13
Accu .....................................................6-34
Accukap, verwijderen ...........................6-34
Antidiefstal-alarm ..................................3-10
B
Banden .................................................6-24
Bougie, controleren ..............................6-12
Brake lever free play, adjusting ............6-27
Brandstof ..............................................3-16
Brandstofniveaumeter ............................3-5
Brandstofverbruik, tips voor een
zuinig ...................................................5-4
C
Cardanolie ............................................6-18
Contactslot/stuurslot-unit ........................3-1
Controlelampjes en
waarschuwingslampjes ........................3-2
ABS-waarschuwingslampje .................3-2
Controlelampjes richtingaanwijzers .....3-2
Controlelampje grootlicht .....................3-3
Controlelampje voor
olieverversingstermijn ..........................3-3
Controlelijst voor gebruik ........................4-1
D
Display, multifunctioneel .........................3-5
5SJ-28199-D1 12/11/02 10:34 AM Page 110

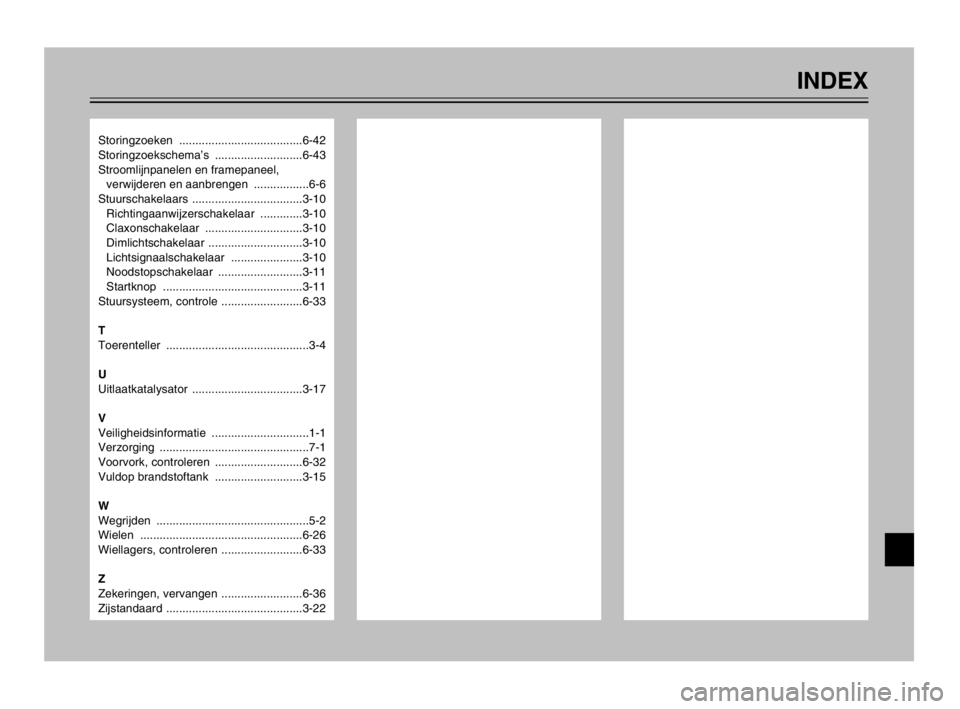

Storingzoeken ......................................6-42
Storingzoekschema’s ...........................6-43
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................6-6
Stuurschakelaars ..................................3-10
Richtingaanwijzerschakelaar .............3-10
Claxonschakelaar ..............................3-10
Dimlichtschakelaar .............................3-10
Lichtsignaalschakelaar ......................3-10
Noodstopschakelaar ..........................3-11
Startknop ...........................................3-11
Stuursysteem, controle .........................6-33
T
Toerenteller ............................................3-4
U
Uitlaatkatalysator ..................................3-17
V
Veiligheidsinformatie ..............................1-1
Verzorging ..............................................7-1
Voorvork, controleren ...........................6-32
Vuldop brandstoftank ...........................3-15
W
Wegrijden ...............................................5-2
Wielen ..................................................6-26
Wiellagers, controleren .........................6-33
Z
Zekeringen, vervangen .........................6-36
Zijstandaard ..........................................3-22
INDEX
