2003 YAMAHA FX ESP

4-11
P

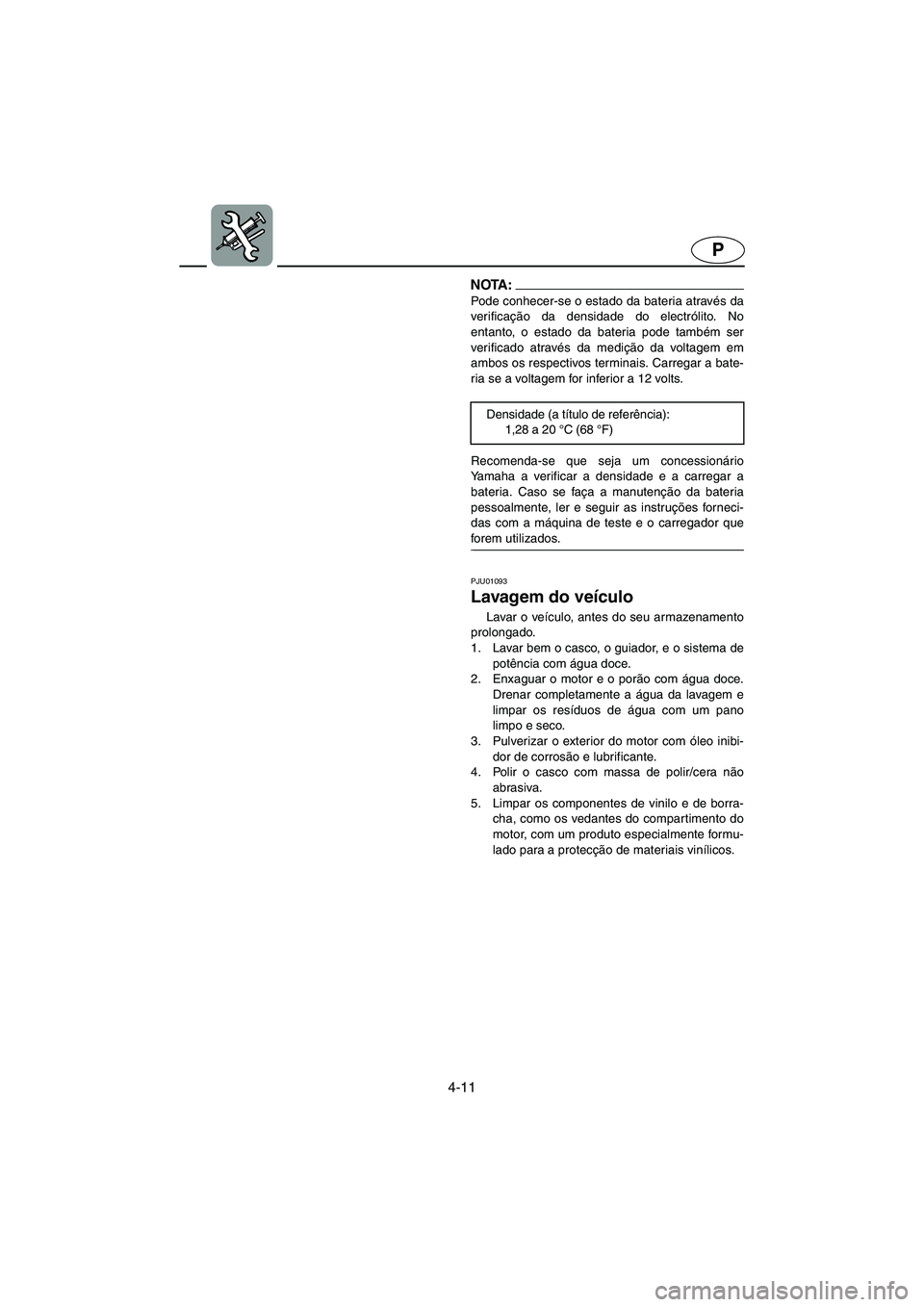

NOTA :@ Pode conhecer-se o estado da bateria através da
verificação da densidade do electrólito. No
entanto, o estado da bateria pode também ser
verificado através da medição da voltagem em
ambos os respectivos terminais. Carregar a bate-
ria se a voltagem for inferior a 12 volts.
Recomenda-se que seja um concessionário
Yamaha a verificar a densidade e a carregar a
bateria. Caso se faça a manutenção da bateria
pessoalmente, ler e seguir as instruções forneci-
das com a máquina de teste e o carregador que
forem utilizados.
@
PJU01093
Lavagem do veículo
Lavar o veículo, antes do seu armazenamento
prolongado.
1. Lavar bem o casco, o guiador, e o sistema de
potência com água doce.
2. Enxaguar o motor e o porão com água doce.
Drenar completamente a água da lavagem e
limpar os resíduos de água com um pano
limpo e seco.
3. Pulverizar o exterior do motor com óleo inibi-
dor de corrosão e lubrificante.
4. Polir o casco com massa de polir/cera não
abrasiva.
5. Limpar os componentes de vinilo e de borra-
cha, como os vedantes do compartimento do
motor, com um produto especialmente formu-
lado para a protecção de materiais vinílicos. Densidade (a título de referência):
1,28 a 20 °C (68 °F)
UF1B81B0.book Page 11 Tuesday, November 19, 2002 5:25 PM

4-13
P
PJU01094
Manutenção e ajustamentos
A inspecção periódica, o ajustamento e a lubri-
ficação dos componentes ajudarão a manter o
veículo em bom estado de segurança e de funcio-
namento. A segurança é uma das responsabilida-
des do proprietário do veículo. Os pontos mais
importantes para a inspecção, ajustamento e
lubrificação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relativa-
mente a peças de substituição genuínas e com-
ponentes opcionais especialmente desenvolvidos
para o veículo.
Não esquecer que as anomalias ou falhas
resultantes da instalação de peças ou acessórios
não equivalentes em qualidade às peças genuí-
nas Yamaha não são cobertas pela garantia limi-
tada.
@
Desligar sempre o motor (quando solici-
tado expressamente no manual) antes de
efectuar operações de manutenção, de
modo a evitar acidentes ou lesões corpo-
rais resultantes de um arranque inespe-
rado, peças em movimento ou choque
eléctrico. Se o proprietário não estiver fami-
liarizado com os procedimentos de manu-
tenção do veículo, esta deve ser executada
por um Concessionário Yamaha. A manu-
tenção incorrecta dos componentes pode
conduzir à sua falha ou anomalia e condu-
zir a um acidente.

As modificações estruturais ou funcionais
do veículo não aprovadas pela Yamaha
pode provocar falhas de desempenho ou
ruído excessivo ou tornar o veículo inse-
guro para utilização. Contactar um Conces-
sionário Yamaha, antes de realizar
quaisquer modificações.
@
UF1B81B0.book Page 13 Tuesday, November 19, 2002 5:25 PM

4-22
IGR
RJU01816

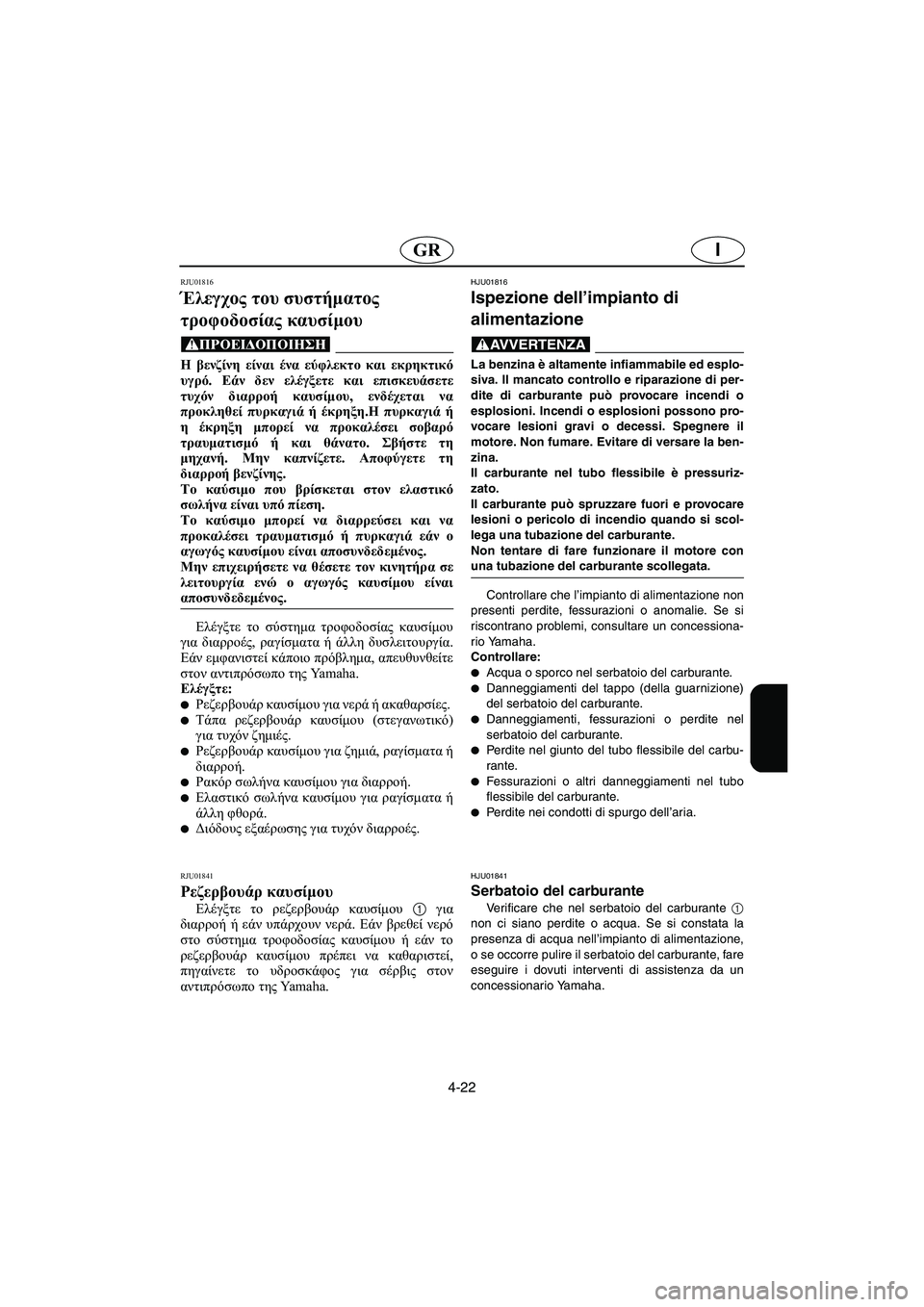

Έλεγχος του συστήματος
τροφοδοσίας καυσίμου
@ Η βενζίνη είναι ένα εύφλεκτο και εκρηκτικό
υγρό. Εάν δεν ελέγξετε και επισκευάσετε
τυχόν διαρροή καυσίμου, ενδέχεται να
προκληθεί πυρκαγιά ή έκρηξη.Η πυρκαγιά ή
η έκρηξη μπορεί να προκαλέσει σοβαρό
τραυματισμό ή και θάνατο. Σβήστε τη
μηχανή. Μην καπνίζετε. Αποφύγετε τη
διαρροή βενζίνης.
Το καύσιμο που βρίσκεται στον ελαστικό
σωλήνα είναι υπό πίεση.
Το καύσιμο μπορεί να διαρρεύσει και να
προκαλέσει τραυματισμό ή πυρκαγιά εάν ο
αγωγός καυσίμου είναι αποσυνδεδεμένος.
Μην επιχειρήσετε να θέσετε τον κινητήρα σε
λειτουργία ενώ ο αγωγός καυσίμου είναι
αποσυνδεδεμένος.
@
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροές, ραγίσματα ή άλλη δυσλειτουργία.
Εάν εμφανιστεί κάποιο πρόβλημα, απευθυνθείτε
στον αντιπρόσωπο της Ya m a h a .
Ελέγξτε:

Ρεζερβουάρ καυσίμου για νερά ή ακαθαρσίες.
Τάπα ρεζερβουάρ καυσίμου (στεγανωτικό)
για τυχόν ζημιές.

Ρεζερβουάρ καυσίμου για ζημιά, ραγίσματα ή
διαρροή.

Ρακόρ σωλήνα καυσίμου για διαρροή.

Ελαστικό σωλήνα καυσίμου για ραγίσματα ή
άλλη φθορά.

Διόδους εξαέρωσης για τυχόν διαρροές.
RJU01841
Ρεζερβουάρ καυσίμου
Ελέγξτε το ρεζερβουάρ καυσίμου 1 για
διαρροή ή εάν υπάρχουν νερά. Εάν βρεθεί νερό
στο σύστημα τροφοδοσίας καυσίμου ή εάν το
ρεζερβουάρ καυσίμου πρέπει να καθαριστεί,
πηγαίνετε το υδροσκάφος για σέρβις στον
αντιπρόσωπο της Ya m a h a .
HJU01816
Ispezione dell’impianto di
alimentazione
@ La benzina è altamente infiammabile ed esplo-
siva. Il mancato controllo e riparazione di per-
dite di carburante può provocare incendi o
esplosioni. Incendi o esplosioni possono pro-
vocare lesioni gravi o decessi. Spegnere il
motore. Non fumare. Evitare di versare la ben-
zina.
Il carburante nel tubo flessibile è pressuriz-
zato.
Il carburante può spruzzare fuori e provocare
lesioni o pericolo di incendio quando si scol-
lega una tubazione del carburante.
Non tentare di fare funzionare il motore con
una tubazione del carburante scollegata.
@
Controllare che l’impianto di alimentazione non
presenti perdite, fessurazioni o anomalie. Se si
riscontrano problemi, consultare un concessiona-
rio Yamaha.
Controllare:

Acqua o sporco nel serbatoio del carburante.

Danneggiamenti del tappo (della guarnizione)
del serbatoio del carburante.

Danneggiamenti, fessurazioni o perdite nel
serbatoio del carburante.

Perdite nel giunto del tubo flessibile del carbu-
rante.

Fessurazioni o altri danneggiamenti nel tubo
flessibile del carburante.

Perdite nei condotti di spurgo dell’aria.
HJU01841
Serbatoio del carburante
Verificare che nel serbatoio del carburante
1
non ci siano perdite o acqua. Se si constata la
presenza di acqua nell’impianto di alimentazione,
o se occorre pulire il serbatoio del carburante, fare
eseguire i dovuti interventi di assistenza da un
concessionario Yamaha.
UF1B81B0.book Page 22 Tuesday, November 19, 2002 5:25 PM

4-27
P
PJU01819

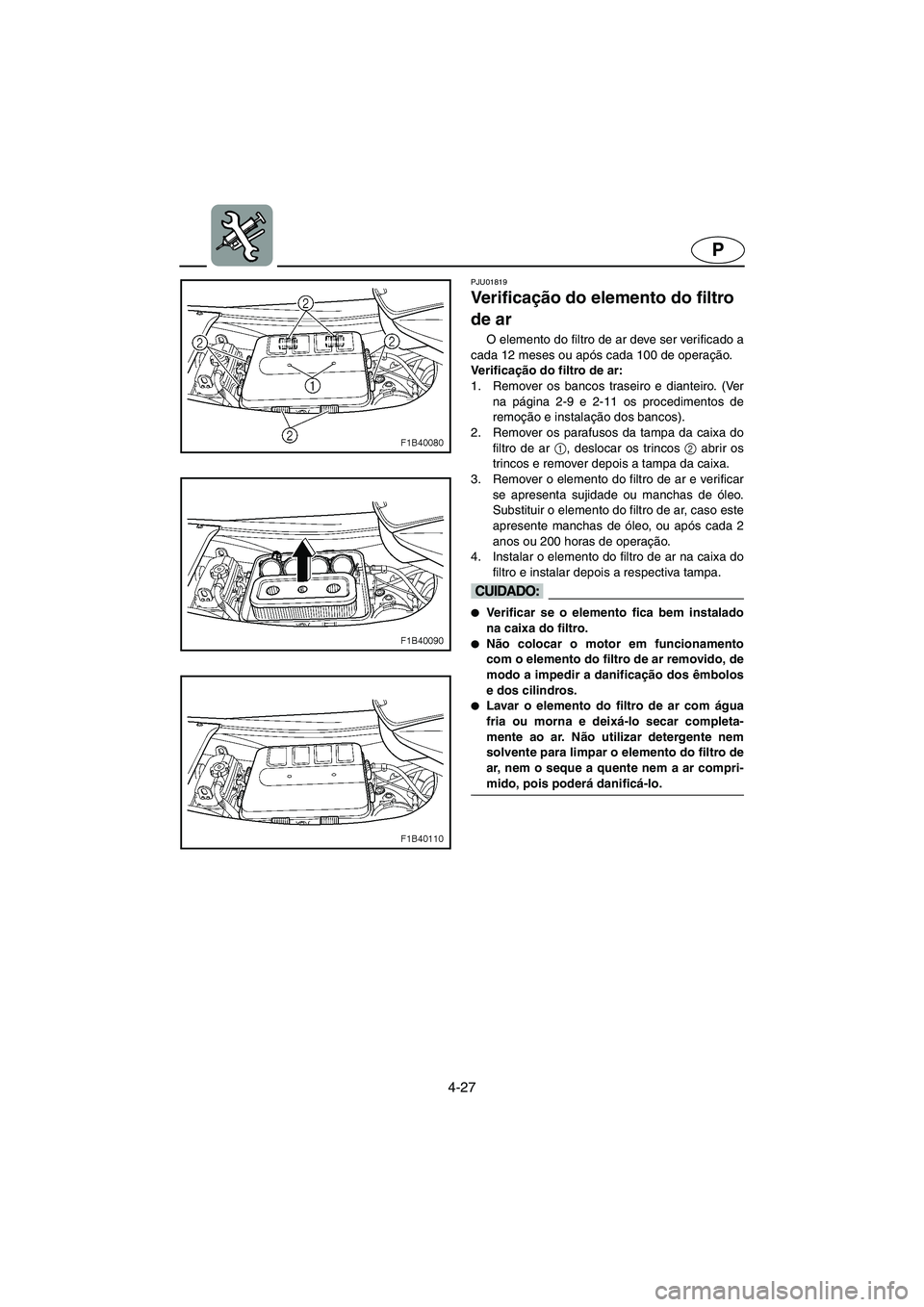

Ve r i f i c ação do elemento do filtro
de ar
O elemento do filtro de ar deve ser verificado a
cada 12 meses ou após cada 100 de operação.
Ve r i f i c ação do filtro de ar:
1. Remover os bancos traseiro e dianteiro. (Ver
na página 2-9 e 2-11 os procedimentos de
remoção e instalação dos bancos).
2. Remover os parafusos da tampa da caixa do
filtro de ar 1
, deslocar os trincos 2
abrir os
trincos e remover depois a tampa da caixa.
3. Remover o elemento do filtro de ar e verificar
se apresenta sujidade ou manchas de óleo.
Substituir o elemento do filtro de ar, caso este
apresente manchas de óleo, ou após cada 2
anos ou 200 horas de operação.
4. Instalar o elemento do filtro de ar na caixa do
filtro e instalar depois a respectiva tampa.
@
Verificar se o elemento fica bem instalado
na caixa do filtro.

Não colocar o motor em funcionamento
com o elemento do filtro de ar removido, de
modo a impedir a danificação dos êmbolos
e dos cilindros.

Lavar o elemento do filtro de ar com água
fria ou morna e deixá-lo secar completa-
mente ao ar. Não utilizar detergente nem
solvente para limpar o elemento do filtro de
ar, nem o seque a quente nem a ar compri-
mido, pois poderá danificá-lo.
@
UF1B81B0.book Page 27 Tuesday, November 19, 2002 5:25 PM

4-29
P
PJU01897

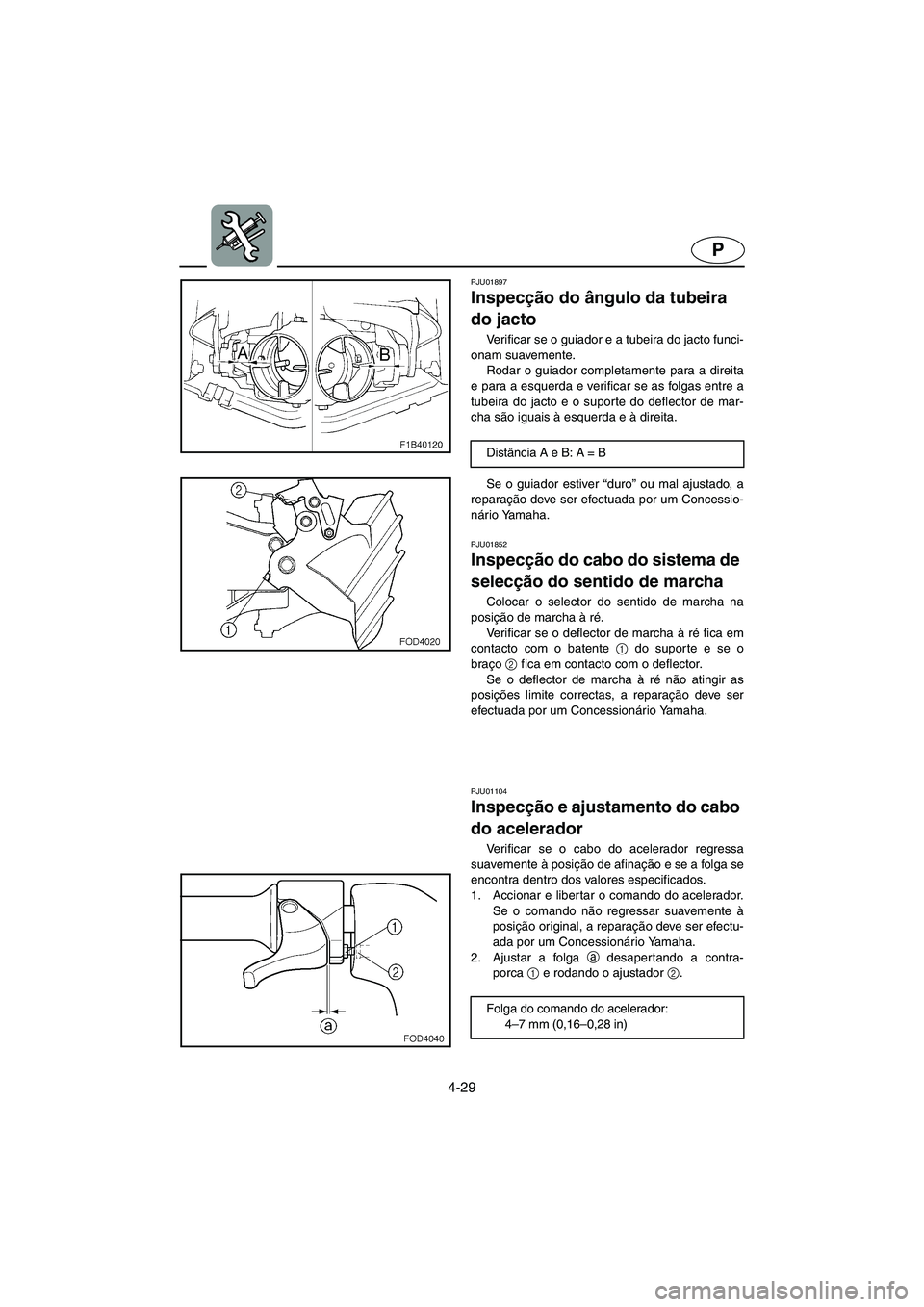

Inspecção do ângulo da tubeira
do jacto
Verificar se o guiador e a tubeira do jacto funci-
onam suavemente.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se as folgas entre a
tubeira do jacto e o suporte do deflector de mar-
cha são iguais à esquerda e à direita.
Se o guiador estiver “duro” ou mal ajustado, a
reparação deve ser efectuada por um Concessio-
nário Yamaha.
PJU01852
Inspecção do cabo do sistema de
selecção do sentido de marcha
Colocar o selector do sentido de marcha na
posição de marcha à ré.
Verificar se o deflector de marcha à ré fica em
contacto com o batente 1
do suporte e se o
braço 2
fica em contacto com o deflector.
Se o deflector de marcha à ré não atingir as
posições limite correctas, a reparação deve ser
efectuada por um Concessionário Yamaha.
PJU01104
Inspecção e ajustamento do cabo
do acelerador
Verificar se o cabo do acelerador regressa
suavemente à posição de afinação e se a folga se
encontra dentro dos valores especificados.
1. Accionar e liber tar o comando do acelerador.
Se o comando não regressar suavemente à
posição original, a reparação deve ser efectu-
ada por um Concessionário Yamaha.
2. Ajustar a folga a
desaper tando a contra-
porca 1
e rodando o ajustador 2
. Distância A e B: A = B
Folga do comando do acelerador:
4–7 mm (0,16–0,28 in)
UF1B81B0.book Page 29 Tuesday, November 19, 2002 5:25 PM

4-33
P
PJU18201

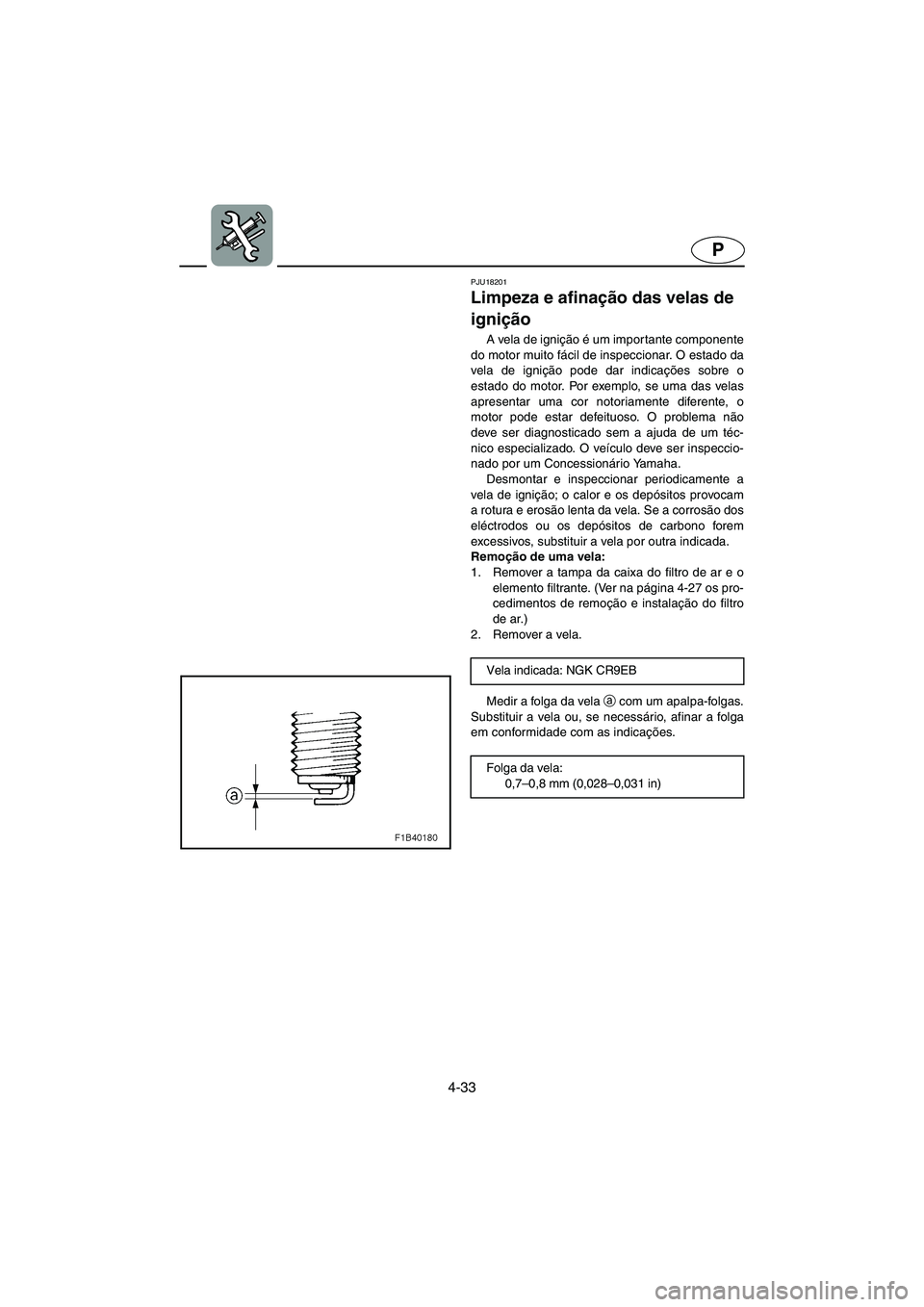

Limpeza e afinação das velas de
ignição
A vela de ignição é um importante componente
do motor muito fácil de inspeccionar. O estado da
vela de ignição pode dar indicações sobre o
estado do motor. Por exemplo, se uma das velas
apresentar uma cor notoriamente diferente, o
motor pode estar defeituoso. O problema não
deve ser diagnosticado sem a ajuda de um téc-
nico especializado. O veículo deve ser inspeccio-
nado por um Concessionário Yamaha.
Desmontar e inspeccionar periodicamente a
vela de ignição; o calor e os depósitos provocam
a rotura e erosão lenta da vela. Se a corrosão dos
eléctrodos ou os depósitos de carbono forem
excessivos, substituir a vela por outra indicada.
Remoção de uma vela:
1. Remover a tampa da caixa do filtro de ar e o
elemento filtrante. (Ver na página 4-27 os pro-
cedimentos de remoção e instalação do filtro
de ar.)
2. Remover a vela.
Medir a folga da vela a
com um apalpa-folgas.
Substituir a vela ou, se necessário, afinar a folga
em conformidade com as indicações. Vela indicada: NGK CR9EB
Folga da vela:
0,7–0,8 mm (0,028–0,031 in)
UF1B81B0.book Page 33 Tuesday, November 19, 2002 5:25 PM

4-35
P

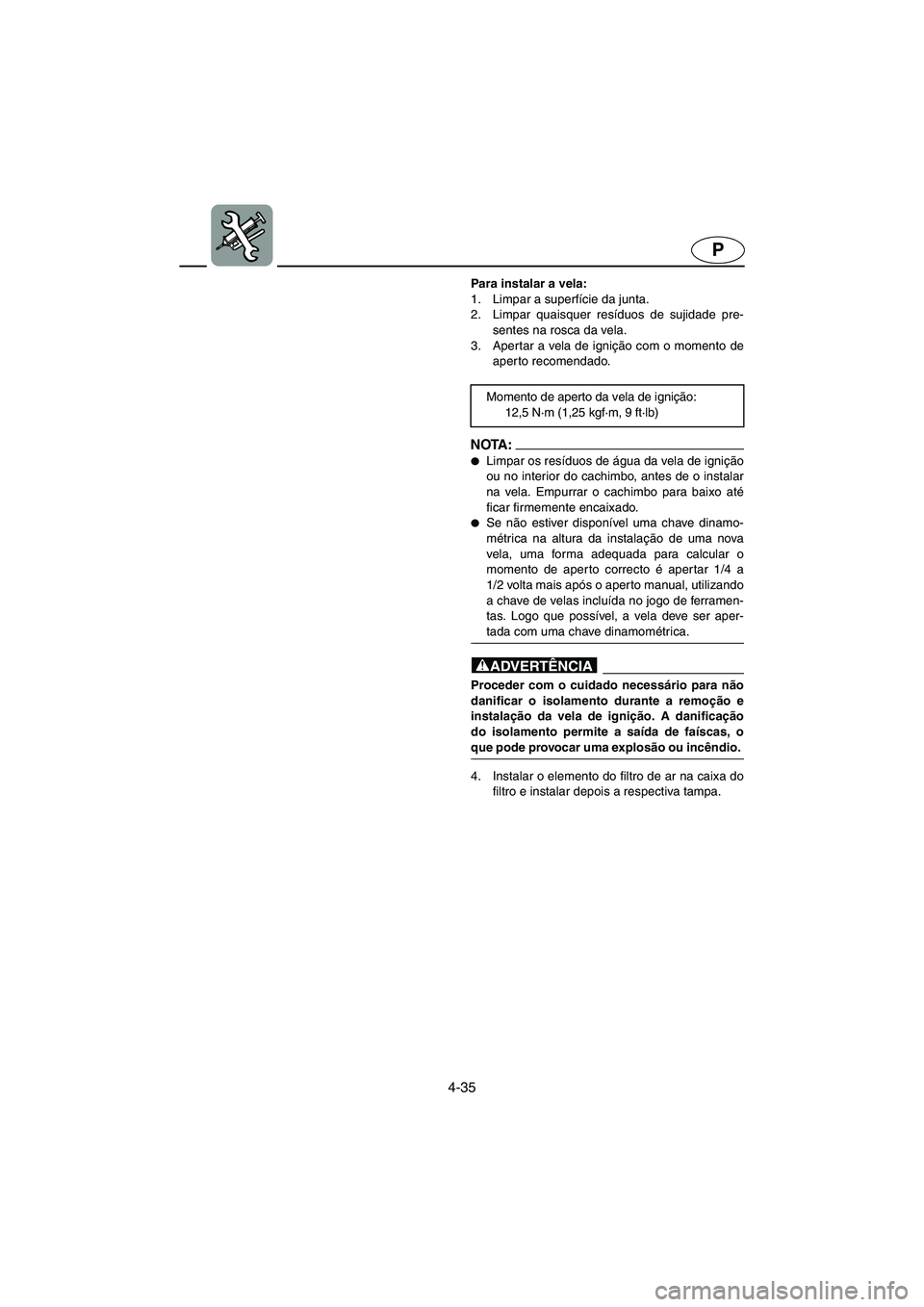

Para instalar a vela:
1. Limpar a superfície da junta.
2. Limpar quaisquer resíduos de sujidade pre-
sentes na rosca da vela.
3. Apertar a vela de ignição com o momento de
aperto recomendado.
NOTA :@
Limpar os resíduos de água da vela de ignição
ou no interior do cachimbo, antes de o instalar
na vela. Empurrar o cachimbo para baixo até
ficar firmemente encaixado.

Se não estiver disponível uma chave dinamo-
métrica na altura da instalação de uma nova
vela, uma forma adequada para calcular o
momento de aper to correcto é apertar 1/4 a
1/2 volta mais após o aper to manual, utilizando
a chave de velas incluída no jogo de ferramen-
tas. Logo que possível, a vela deve ser aper-
tada com uma chave dinamométrica.
@
@ Proceder com o cuidado necessário para não
danificar o isolamento durante a remoção e
instalação da vela de ignição. A danificação
do isolamento permite a saída de faíscas, o
que pode provocar uma explosão ou incêndio.
@
4. Instalar o elemento do filtro de ar na caixa do
filtro e instalar depois a respectiva tampa. Momento de aperto da vela de ignição:
12,5 N·m (1,25 kgf·m, 9 ft·lb)
UF1B81B0.book Page 35 Tuesday, November 19, 2002 5:25 PM

4-36
IGR

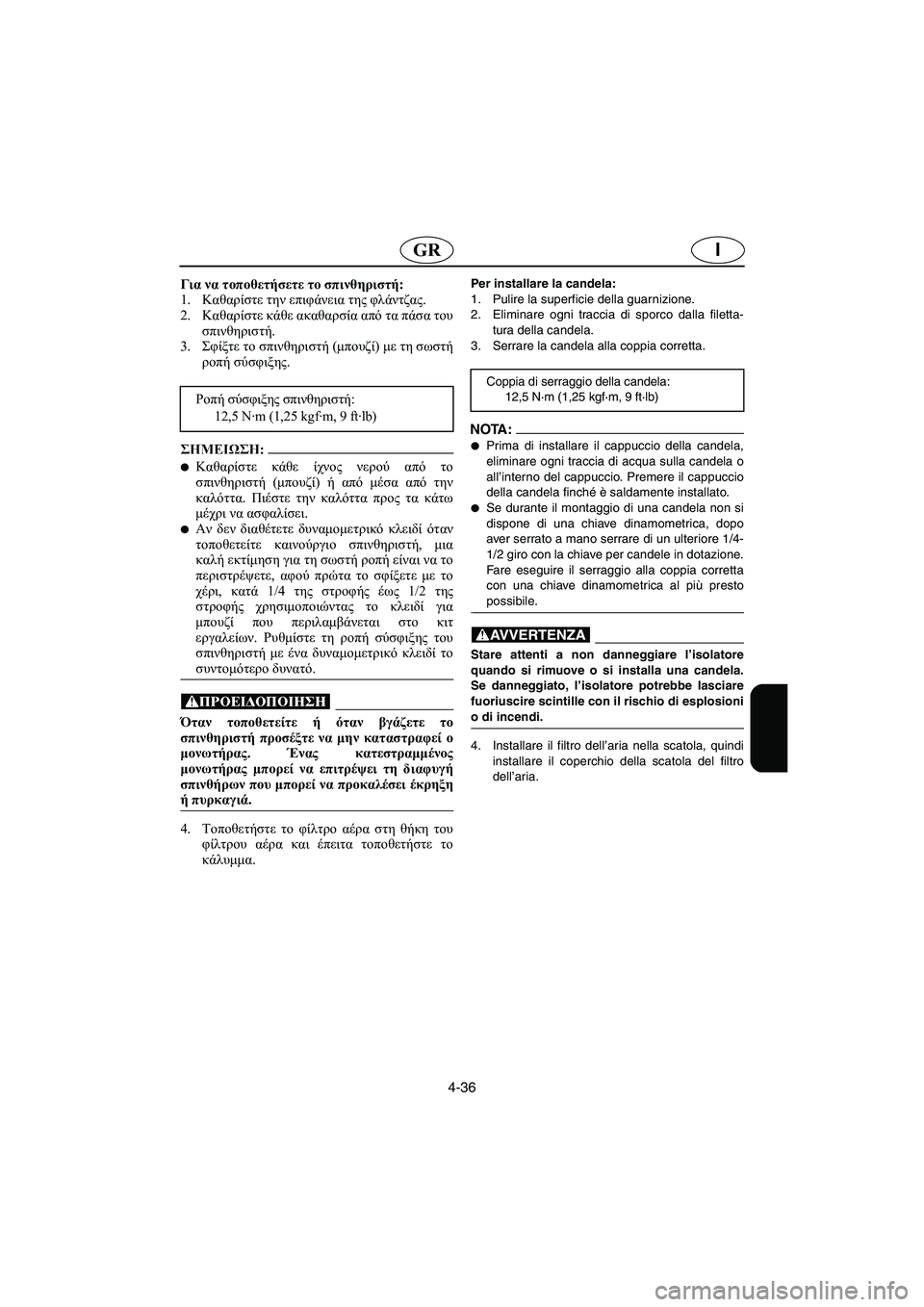

Για να τοποθετήσετε το σπινθηριστή:
1.Καθαρίστε την επιφάνεια της φλάντζας.
2.Καθαρίστε κάθε ακαθαρσία από τα πάσα του
σπινθηριστή.
3.Σφίξτε το σπινθηριστή (μπουζί) με τη σωστή
ροπή σύσφιξης.
@
Καθαρίστε κάθε ίχνος νερού από το
σπινθηριστή (μπουζί) ή από μέσα από την
καλόττα. Πιέστε την καλόττα προς τα κάτω
μέχρι να ασφαλίσει.

Αν δεν διαθέτετε δυναμομετρικό κλειδί όταν
τοποθετείτε καινούργιο σπινθηριστή, μια
καλή εκτίμηση για τη σωστή ροπή είναι να το
περιστρέψετε, αφού πρώτα το σφίξετε με το
χέρι, κατά 1/4 της στροφής έως 1/2 της
στροφής χρησιμοποιώντας το κλειδί για
μπουζί που περιλαμβάνεται στο κιτ
εργαλείων. Ρυθμίστε τη ροπή σύσφιξης του
σπινθηριστή με ένα δυναμομετρικό κλειδί το
συντομότερο δυνατό.
@
@ Όταν τοποθετείτε ή όταν βγάζετε το
σπινθηριστή προσέξτε να μην καταστραφεί ο
μονωτήρας. Ένας κατεστραμμένος
μονωτήρας μπορεί να επιτρέψει τη διαφυγή
σπινθήρων που μπορεί να προκαλέσει έκρηξη
ή πυρκαγιά.
@
4.Τοποθετήστε το φίλτρο αέρα στη θήκη του
φίλτρου αέρα και έπειτα τοποθετήστε το
κάλυμμα. Ροπή σύσφιξης σπινθηριστή:
12,5 N∙m (1,25 kgf∙m, 9 ft∙lb)
Per installare la candela:
1. Pulire la superficie della guarnizione.
2. Eliminare ogni traccia di sporco dalla filetta-
tura della candela.
3. Serrare la candela alla coppia corretta.
NOTA :@
Prima di installare il cappuccio della candela,
eliminare ogni traccia di acqua sulla candela o
all’interno del cappuccio. Premere il cappuccio
della candela finché è saldamente installato.

Se durante il montaggio di una candela non si
dispone di una chiave dinamometrica, dopo
aver serrato a mano serrare di un ulteriore 1/4-
1/2 giro con la chiave per candele in dotazione.
Fare eseguire il serraggio alla coppia corretta
con una chiave dinamometrica al più presto
possibile.
@
@ Stare attenti a non danneggiare l’isolatore
quando si rimuove o si installa una candela.
Se danneggiato, l’isolatore potrebbe lasciare
fuoriuscire scintille con il rischio di esplosioni
o di incendi.
@
4. Installare il filtro dell’aria nella scatola, quindi
installare il coperchio della scatola del filtro
dell’aria. Coppia di serraggio della candela:
12,5 N·m (1,25 kgf·m, 9 ft·lb)
UF1B81B0.book Page 36 Tuesday, November 19, 2002 5:25 PM
