2003 Peugeot 206 SW Handleiding (in Dutch)

26-05-2003
PRAKTISCHE INFORMATIE133

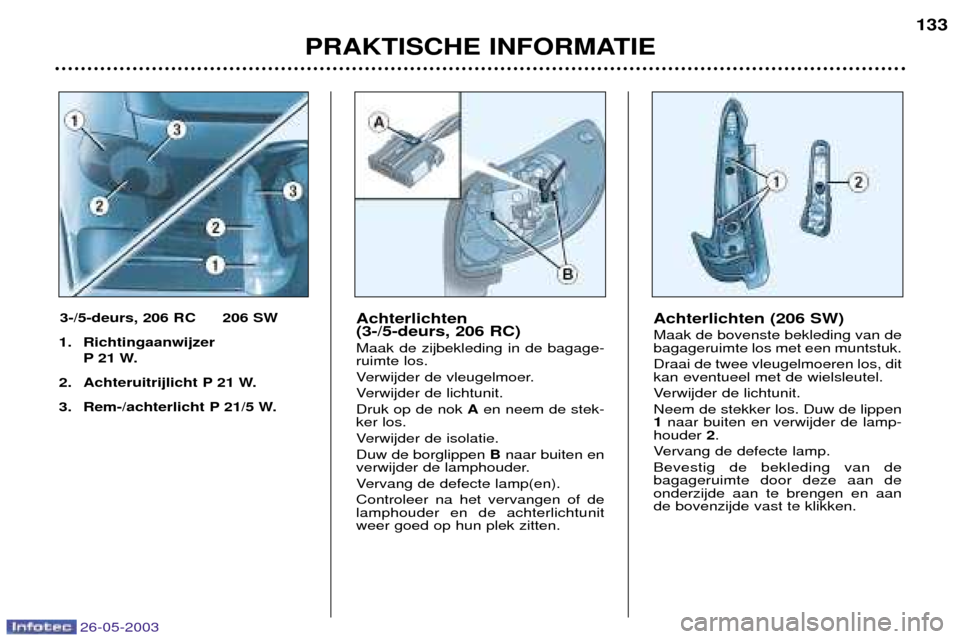

Achterlichten (3-/5-deurs, 206 RC) Maak de zijbekleding in de bagage- ruimte los.
Verwijder de vleugelmoer.
Verwijder de lichtunit.Druk op de nok
Aen neem de stek-
ker los.
Verwijder de isolatie.Duw de borglippen Bnaar buiten en
verwijder de lamphouder.
Vervang de defecte lamp(en).Controleer na het vervangen of de lamphouder en de achterlichtunitweer goed op hun plek zitten.
3-/5-deurs, 206 RC 206 SW
1. Richtingaanwijzer P21W.
2. Achteruitrijlicht P 21 W.
3. Rem-/achterlicht P 21/5 W.Achterlichten (206 SW) Maak de bovenste bekleding van de bagageruimte los met een muntstuk. Draai de twee vleugelmoeren los, dit kan eventueel met de wielsleutel.
Verwijder de lichtunit.Neem de stekker los. Duw de lippen 1 naar buiten en verwijder de lamp-
houder 2.
Vervang de defecte lamp. Bevestig de bekleding van de bagageruimte door deze aan deonderzijde aan te brengen en aande bovenzijde vast te klikken.

26-05-2003
PRAKTISCHE INFORMATIE
134
Mistlampen voor H1 55 W Druk aan de onderzijde van het luik om het los te maken. Open het luik.Draai het afdekplaatje om het te verwijderen. Neem de stekker van de lamp los.Druk op de uiteinden van de beide borglippen om de lamp los temaken.
3e
remlicht 5 lampen W 5 W

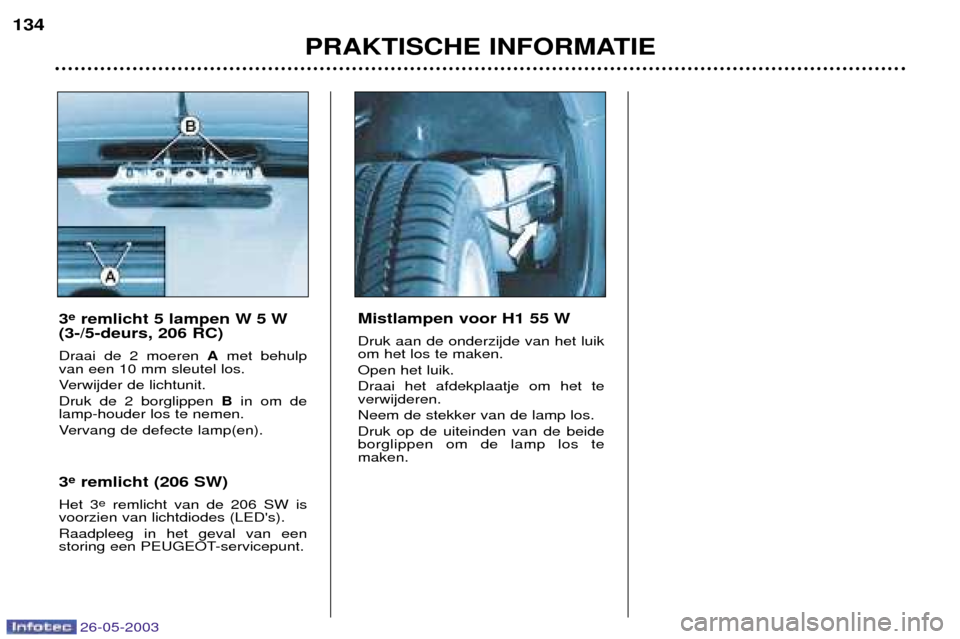

(3-/5-deurs, 206 RC) Draai de 2 moeren Amet behulp
van een 10 mm sleutel los.
Verwijder de lichtunit.Druk de 2 borglippen Bin om de
lamp-houder los te nemen.
Vervang de defecte lamp(en). 3 e
remlicht (206 SW)
Het 3 e
remlicht van de 206 SW is
voorzien van lichtdiodes (LED's). Raadpleeg in het geval van een
storing een PEUGEOT-servicepunt.

26-05-2003
PRAKTISCHE INFORMATIE135
Mistachterlicht P 21 W Neem het mistachterlicht uit de klemmen en trek deze los. Draai de stekker met de lamphou- der een kwart omwenteling en trekdeze los.
Vervang de lamp. Kentekenplaatverlichting W5W Steek een kleine schroevendraaier in een van de buitenste gaten vanhet lampglas. Duw de schroevendraaier naar bui- ten om het lampglas los te maken.
Verwijder het lampglas.
Vervang de defecte lamp(en).

26-05-2003
ZEKERINGEN VERVANGEN De zekeringkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringkast dashboard Draai de schroef een kwart omwen- teling met een muntstuk los en verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang A
zijn aangebracht aan de binnenkant van het deksel van de zekeringkastonder het dashboard.
PRAKTISCHE INFORMATIE
136
Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord en verholpen worden. De nummers van de zekeringen zijn aange-geven op de zekeringkast. Gebruik de tang A.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed
Klem A Defect

*De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Laat werkzaamheden aan hoofdzekeringen alleen door uw
PEUGEOT-servicepunt uitvoeren.
26-05-2003
PRAKTISCHE INFORMATIE
138
Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met de mon-
tage van zowel de standaarduit-rusting als eventuele opties.
Raadpleeg uw PEUGEOT-service- punt voordat u andere elektrischevoorzieningen of accessoires in deauto monteert of laat monteren. Sommige elektrische accessoi- res zelf, of de wijze waarop diezijn gemonteerd, kunnen de wer-king van de elektrische systemenvan de auto (de elektronischebedieningssystemen, het audio-systeem en het laadcircuit) nade-lig be•nvloeden. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uithet verhelpen van storingen ver-oorzaakt door het monteren vanextra accessoires die niet doorPEUGEOT aanbevolen en gele-verd worden. Dit geldt ook voorvoorzieningen die niet volgensde voorschriften van PEUGEOTzijn gemonteerd en met namevoor apparatuur met een stroom-verbruik van meer dan 10 mA.
Zekering Amp Functies
1* 20 A Motorventilateur
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Voeding intelligente servicecentrale
5* 70 A Voeding intelligente servicecentrale
6* Ð Vrij
7* 30 A Voeding stuur-/contactslot
8* Ð Vrij
Zekeringkast motorruimte Maak het deksel los om de zekeringkast (naast de accu) in de motorruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.
of

26-05-2003
PRAKTISCHE INFORMATIE139
Zekering Amp
Functies
1 10 A Elektronische eenheid voorgloeien (diesel) - sensor water in brandstof - schakelaar achteruitrijlicht - snelheidssensor - luchthoeveelheidsmeter (diesel)
2 15 A Elektroklep absorptievat - brandstofpomp
3 10 A Elektronische eenheid motor ABS/ESP - remlichtschakelaar ESP
4 10 A Elektronische eenheid automatische transmissie - elektronische eenheid motor
5 Ð Vrij
6 15 A Mistlampen v——r
7 20 A Koplampsproeierpomp
8 20 A Relais motorventilateur - elektronische eenheid motor - inspuitpomp diesel - brandstofdrukregelaar diesel - elektroklep motormanagement
9 15 A Dimlicht links
10 15 A Dimlicht rechts 11 10 A Grootlicht links
12 15 A Grootlicht rechts
13 15 A Claxon
14 10 A Ruitensproeierpomp voor en achter
15 30 A Voorverwarming smoorklephuis - inspuitpomp diesel - lambdasonde - elektronische eenheid motor - luchthoeveelheidsmeter - bobine - elektroklep motormanagement - voorverwarming
brandstof (diesel) - verstuivers - elektroklep nokkenasverstelling (206 RC) - elektroklep
variabele luchttoevoer motor (206 RC)
16 30 A Relais luchtpomp
17 30 A Hoge en lage snelheid ruitenwissers
18 40 A Aanjager

26-05-2003
ZEKERINGEN VERVANGEN De zekeringkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringkast dashboard Draai de schroef een kwart omwen- teling met een muntstuk los en verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang A
zijn aangebracht aan de binnenkant van het deksel van de zekeringkastonder het dashboard.
PRAKTISCHE INFORMATIE
136
Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord en verholpen worden. De nummers van de zekeringen zijn aange-geven op de zekeringkast. Gebruik de tang A.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed
Klem A Defect

26-05-2003
PRAKTISCHE INFORMATIE137
Zekering Amp
Functies
1 15 A Stoelverwarming - sirene alarm
4 20 A
Multifunctioneel display - elektronische eenheid navigatiesysteem - bagageruimteverlichting - autoradio
5 15 A Diagnosesysteem automatische transmissie
6 10 A Koelvloeistofniveaumeter - automatische transmissie - autoradio - stuurwielsensor (ESP)
7 15 A Dubbele bediening lesauto - naderhand ingebouwd alarmsysteem
9 30 A Elektrisch bediende ruiten achter
10 40 A Achterruit- en buitenspiegelverwarming
11 15 A Ruitenwisser achter
12 30 A Elektrisch bediende ruiten v——r - schuif-/kanteldak
14 10 A Servicecentrale motor - airbags - stuurkolomschakelaars - regensensor
15 15 A Instrumentenpaneel - multifunctioneel display - elektronische eenheid navigatiesysteem - airconditioning - autoradio
16 30 A Bediening centrale portiervergrendeling
20 10 A Remlicht rechts
21 15 A Remlicht links - derde remlicht
22 20 A Plafonnier v——r en plafonnier achter (206 SW) - kaartleeslampje - verlichting dashboardkastje - aansteker - 12 V-aansluiting achter (206 SW)
S1 Shunt Shunt PARC
