1- 42 ELGENSCHAFTEN DES HYUNDAI

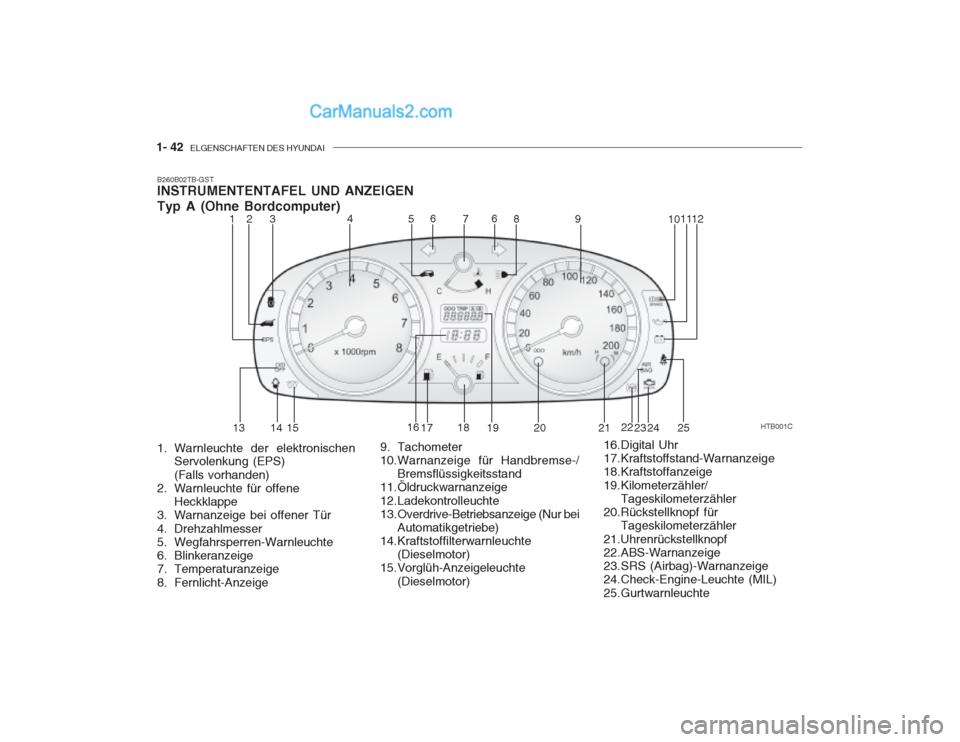

B260B02TB-GST INSTRUMENTENTAFEL UND ANZEIGEN Typ A (Ohne Bordcomputer)
HTB001C
124
53 6
78 9 101112
13 14 15 16
17 18
19 20 21 22
23 24
6
25
1. Warnleuchte der elektronischen Servolenkung (EPS) (Falls vorhanden)
2. Warnleuchte für offene Heckklappe
3. Warnanzeige bei offener Tür
4. Drehzahlmesser
5. Wegfahrsperren-Warnleuchte
6. Blinkeranzeige
7. Temperaturanzeige
8. Fernlicht-Anzeige 9. Tachometer
10.Warnanzeige für Handbremse-/
Bremsflüssigkeitsstand
11.Öldruckwarnanzeige
12.Ladekontrolleuchte
13.Overdrive-Betriebsanzeige (Nur bei
Automatikgetriebe)
14.Kraftstoffilterwarnleuchte (Dieselmotor)
15.Vorglüh-Anzeigeleuchte
(Dieselmotor) 16.Digital Uhr
17.Kraftstoffstand-Warnanzeige
18.Kraftstoffanzeige
19.Kilometerzähler/
Tageskilometerzähler
20.Rückstellknopf für
Tageskilometerzähler
21.Uhrenrückstellknopf
22.ABS-Warnanzeige
23.SRS (Airbag)-Warnanzeige
24.Check-Engine-Leuchte (MIL)
25.Gurtwarnleuchte

ELGENSCHAFTEN DES HYUNDAI 1- 43

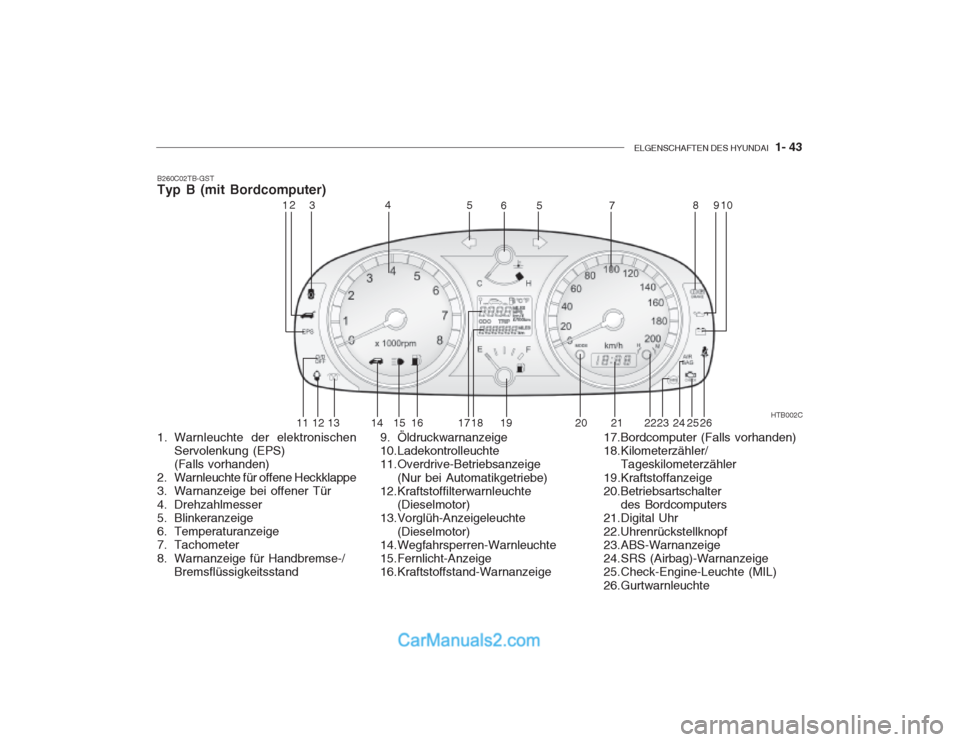

B260C02TB-GST Typ B (mit Bordcomputer)
1. Warnleuchte der elektronischen
Servolenkung (EPS) (Falls vorhanden)
2. Warnleuchte für offene Heckklappe
3. Warnanzeige bei offener Tür
4. Drehzahlmesser
5. Blinkeranzeige
6. Temperaturanzeige
7. Tachometer
8. Warnanzeige für Handbremse-/ Bremsflüssigkeitsstand 9. Öldruckwarnanzeige
10.Ladekontrolleuchte
11.Overdrive-Betriebsanzeige
(Nur bei Automatikgetriebe)
12.Kraftstoffilterwarnleuchte (Dieselmotor)
13.Vorglüh-Anzeigeleuchte
(Dieselmotor)
14.Wegfahrsperren-Warnleuchte
15.Fernlicht-Anzeige
16.Kraftstoffstand-Warnanzeige 17.Bordcomputer (Falls vorhanden)
18.Kilometerzähler/
Tageskilometerzähler
19.Kraftstoffanzeige20.Betriebsartschalter des Bordcomputers
21.Digital Uhr 22.Uhrenrückstellknopf
23.ABS-Warnanzeige
24.SRS (Airbag)-Warnanzeige
25.Check-Engine-Leuchte (MIL)
26.Gurtwarnleuchte
HTB002C
12 3 4
55
67 8910
11 12 13 14 15 16 17 18 19 20 23 24
252221 26

ELGENSCHAFTEN DES HYUNDAI 1- 45
!

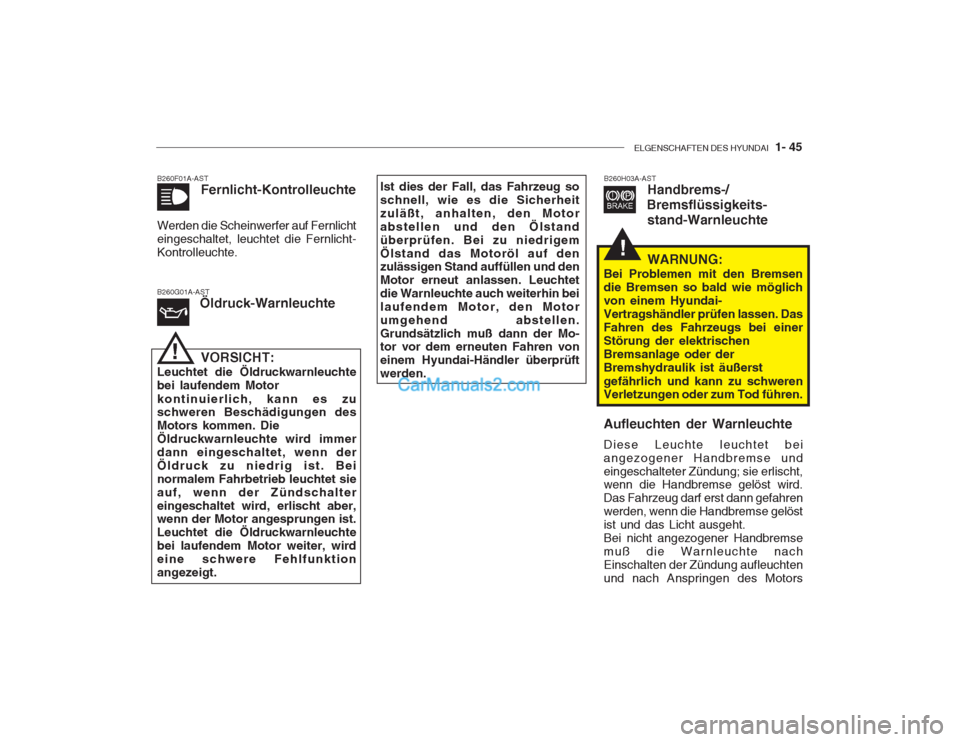

B260F01A-AST
Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht-Kontrolleuchte. B260G01A-AST Öldruck-Warnleuchte
!VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich, kann es zu schweren Beschädigungen des Motors kommen. DieÖldruckwarnleuchte wird immerdann eingeschaltet, wenn derÖldruck zu niedrig ist. Beinormalem Fahrbetrieb leuchtet sieauf, wenn der Zündschaltereingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchtebei laufendem Motor weiter, wirdeine schwere Fehlfunktionangezeigt. Ist dies der Fall, das Fahrzeug soschnell, wie es die Sicherheitzuläßt, anhalten, den Motorabstellen und den Ölstandüberprüfen. Bei zu niedrigemÖlstand das Motoröl auf den zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtetdie Warnleuchte auch weiterhin bei
laufendem Motor, den Motorumgehend abstellen.
Grundsätzlich muß dann der Mo- tor vor dem erneuten Fahren von einem Hyundai-Händler überprüftwerden.
B260H03A-AST
Handbrems-/
Bremsflüssigkeits-
stand-Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen die Bremsen so bald wie möglichvon einem Hyundai-Vertragshändler prüfen lassen. DasFahren des Fahrzeugs bei einerStörung der elektrischenBremsanlage oder derBremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse undeingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird. Das Fahrzeug darf erst dann gefahrenwerden, wenn die Handbremse gelöstist und das Licht ausgeht.Bei nicht angezogener Handbremsemuß die Warnleuchte nachEinschalten der Zündung aufleuchtenund nach Anspringen des Motors

1- 46 ELGENSCHAFTEN DES HYUNDAI

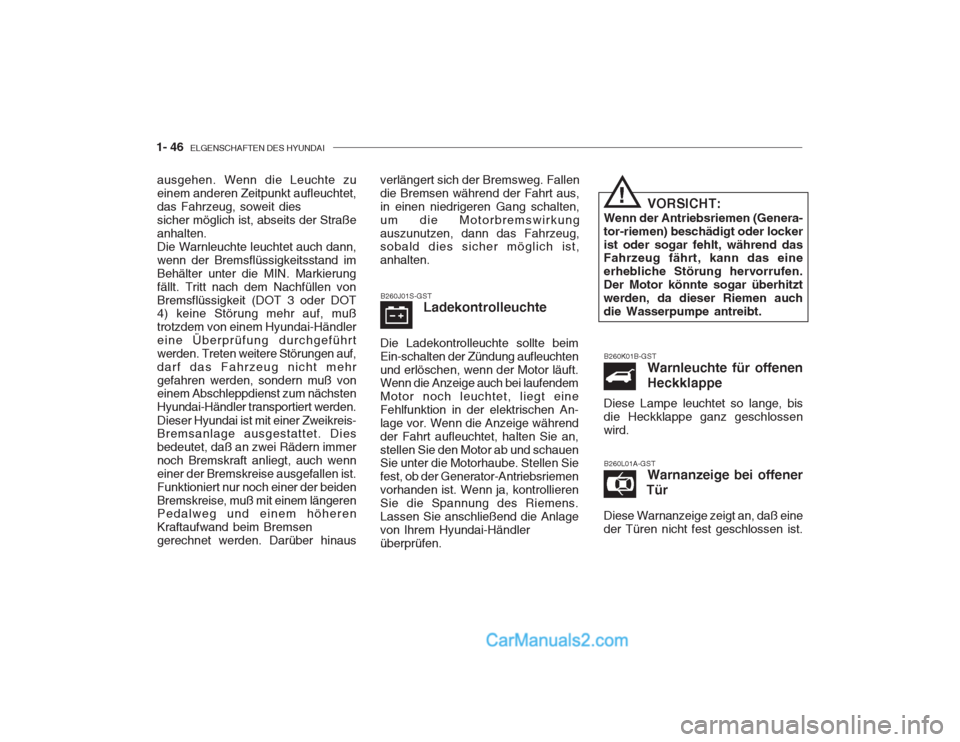

B260J01S-GST
Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein-schalten der Zündung aufleuchtenund erlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Motor noch leuchtet, liegt eineFehlfunktion in der elektrischen An-lage vor. Wenn die Anzeige währendder Fahrt aufleuchtet, halten Sie an,stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator-Antriebsriemenvorhanden ist. Wenn ja, kontrollierenSie die Spannung des Riemens.Lassen Sie anschließend die Anlagevon Ihrem Hyundai-Händlerüberprüfen. B260L01A-GST
Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eineder Türen nicht fest geschlossen ist. B260K01B-GST
Warnleuchte für offenen Heckklappe
Diese Lampe leuchtet so lange, bis die Heckklappe ganz geschlossenwird.
ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet,das Fahrzeug, soweit diessicher möglich ist, abseits der Straßeanhalten.Die Warnleuchte leuchtet auch dann,wenn der Bremsflüssigkeitsstand imBehälter unter die MIN. Markierungfällt. Tritt nach dem Nachfüllen vonBremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, muß trotzdem von einem Hyundai-Händler
eine Überprüfung durchgeführtwerden. Treten weitere Störungen auf,darf das Fahrzeug nicht mehrgefahren werden, sondern muß von einem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenneiner der Bremskreise ausgefallen ist.Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsengerechnet werden. Darüber hinaus verlängert sich der Bremsweg. Fallendie Bremsen während der Fahrt aus,in einen niedrigeren Gang schalten,um die Motorbremswirkungauszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist, anhalten.
VORSICHT:
Wenn der Antriebsriemen (Genera-tor-riemen) beschädigt oder lockerist oder sogar fehlt, während das Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen.Der Motor könnte sogar überhitztwerden, da dieser Riemen auchdie Wasserpumpe antreibt.
!

1- 68 ELGENSCHAFTEN DES HYUNDAI

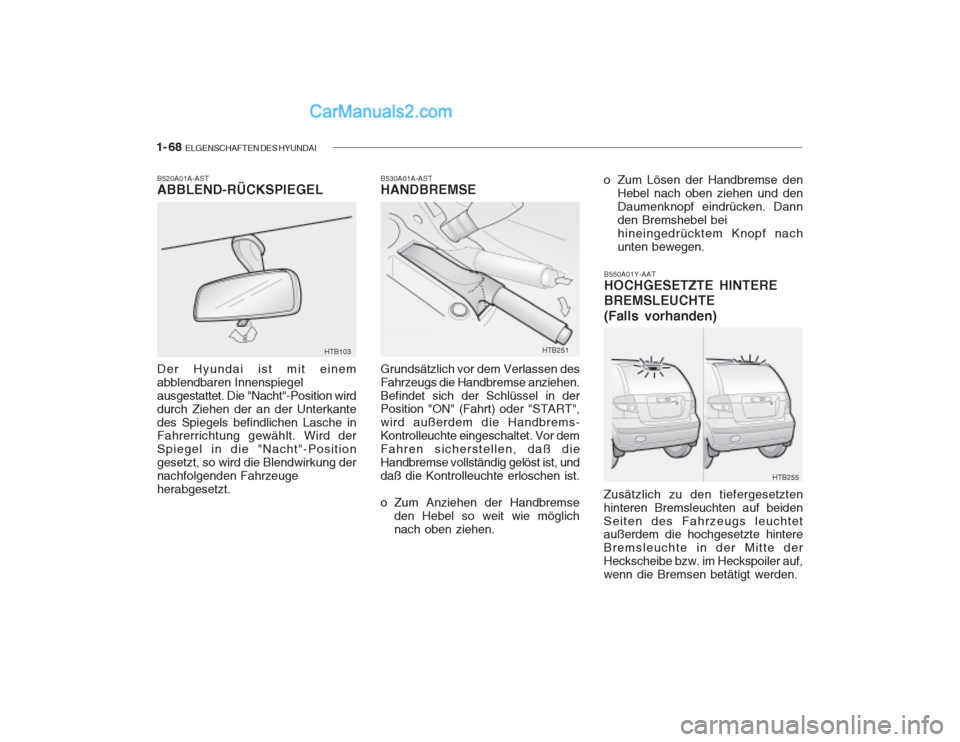

B550A01Y-AAT HOCHGESETZTE HINTERE BREMSLEUCHTE (Falls vorhanden)
Zusätzlich zu den tiefergesetzten hinteren Bremsleuchten auf beidenSeiten des Fahrzeugs leuchtet außerdem die hochgesetzte hintere Bremsleuchte in der Mitte derHeckscheibe bzw. im Heckspoiler auf,wenn die Bremsen betätigt werden.
B530A01A-AST HANDBREMSE Grundsätzlich vor dem Verlassen des Fahrzeugs die Handbremse anziehen.Befindet sich der Schlüssel in der Position "ON" (Fahrt) oder "START", wird außerdem die Handbrems-Kontrolleuchte eingeschaltet. Vor demFahren sicherstellen, daß dieHandbremse vollständig gelöst ist, unddaß die Kontrolleuchte erloschen ist.
o Zum Anziehen der Handbremse
den Hebel so weit wie möglich nach oben ziehen.
B520A01A-AST ABBLEND-RÜCKSPIEGEL Der Hyundai ist mit einem abblendbaren Innenspiegelausgestattet. Die "Nacht"-Position wirddurch Ziehen der an der Unterkantedes Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Positiongesetzt, so wird die Blendwirkung dernachfolgenden Fahrzeugeherabgesetzt.
HTB103
o Zum Lösen der Handbremse den
Hebel nach oben ziehen und den Daumenknopf eindrücken. Dannden Bremshebel beihineingedrücktem Knopf nachunten bewegen.
HTB255
HTB251

FAHREN MIT DEM HYUNDAI 2- 3
!

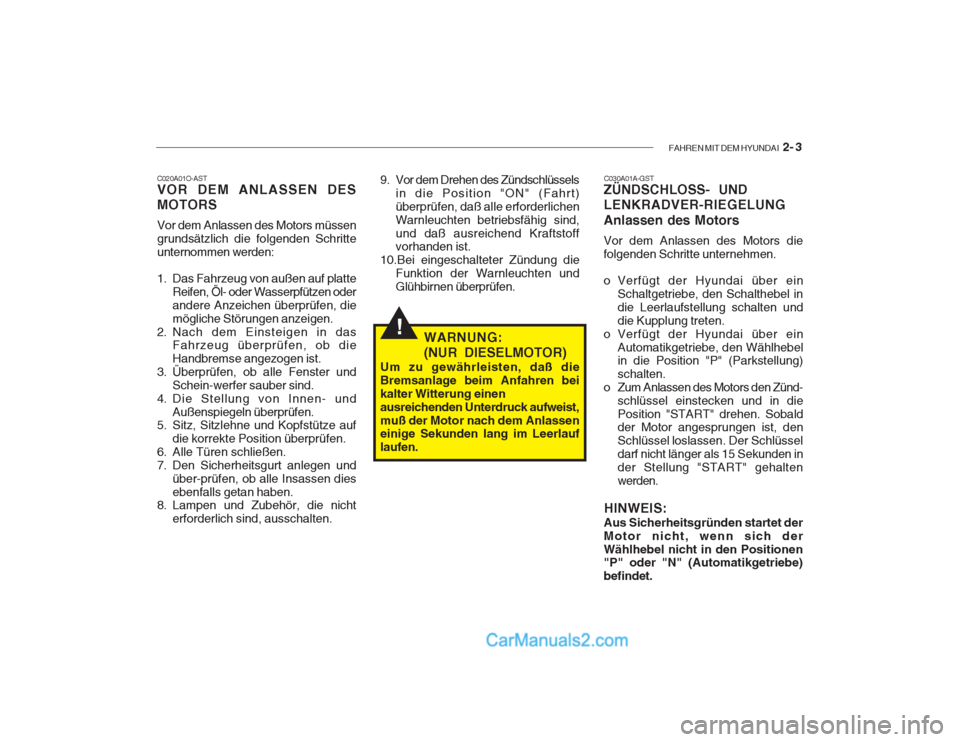

C020A01O-AST VOR DEM ANLASSEN DES MOTORS Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritteunternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, diemögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und Schein-werfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf
die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und über-prüfen, ob alle Insassen diesebenfalls getan haben.
8. Lampen und Zubehör, die nicht
erforderlich sind, ausschalten. 9. Vor dem Drehen des Zündschlüssels
in die Position "ON" (Fahrt)überprüfen, daß alle erforderlichenWarnleuchten betriebsfähig sind,und daß ausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktion der Warnleuchten und Glühbirnen überprüfen.
WARNUNG: (NUR DIESELMOTOR)
Um zu gewährleisten, daß die Bremsanlage beim Anfahren beikalter Witterung einenausreichenden Unterdruck aufweist,muß der Motor nach dem Anlassen einige Sekunden lang im Leerlauf laufen. C030A01A-GST
ZÜNDSCHLOSS- UND LENKRADVER-RIEGELUNG Anlassen des Motors Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten unddie Kupplung treten.
o Verfügt der Hyundai über ein Automatikgetriebe, den Wählhebel in die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in diePosition "START" drehen. Sobald der Motor angesprungen ist, den
Schlüssel loslassen. Der Schlüsseldarf nicht länger als 15 Sekunden in
der Stellung "START" gehaltenwerden.
HINWEIS:
Aus Sicherheitsgründen startet derMotor nicht, wenn sich derWählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe) befindet.

FAHREN MIT DEM HYUNDAI 2- 7

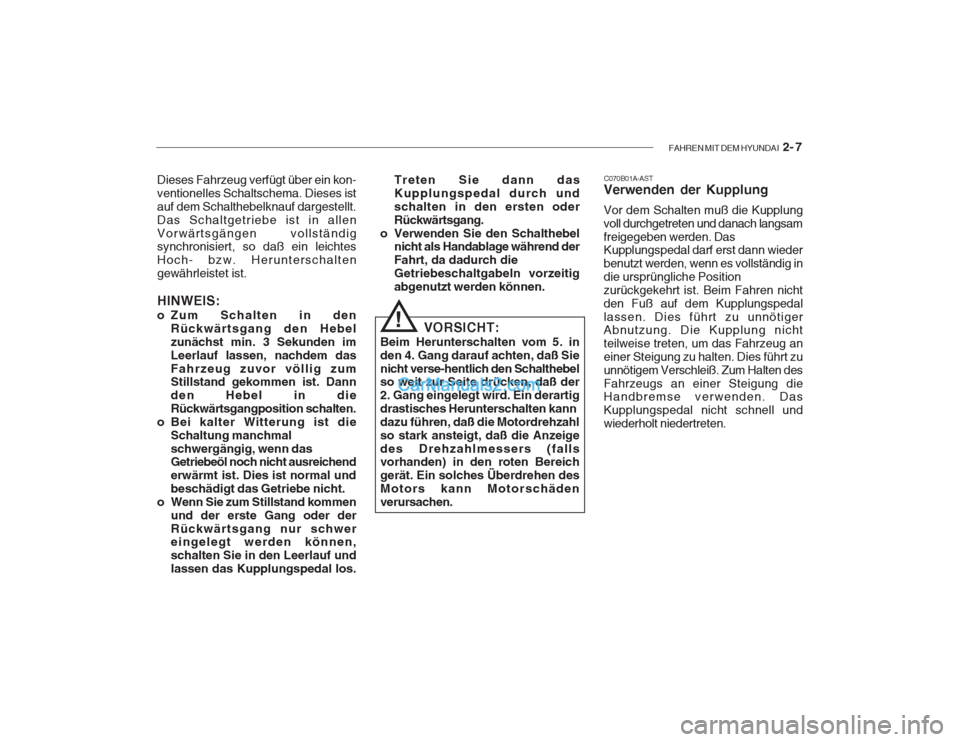

Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses istauf dem Schalthebelknauf dargestellt.Das Schaltgetriebe ist in allenVorwärtsgängen vollständig synchronisiert, so daß ein leichtes Hoch- bzw. Herunterschaltengewährleistet ist. HINWEIS:
o Zum Schalten in den
Rückwärtsgang den Hebel zunächst min. 3 Sekunden imLeerlauf lassen, nachdem dasFahrzeug zuvor völlig zum Stillstand gekommen ist. Dann den Hebel in dieRückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn das Getriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal undbeschädigt das Getriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können, schalten Sie in den Leerlauf undlassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch undschalten in den ersten oderRückwärtsgang.
o Verwenden Sie den Schalthebel nicht als Handablage während derFahrt, da dadurch dieGetriebeschaltgabeln vorzeitigabgenutzt werden können.
! VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sienicht verse-hentlich den Schalthebel so weit zur Seite drücken, daß der 2. Gang eingelegt wird. Ein derartigdrastisches Herunterschalten kanndazu führen, daß die Motordrehzahlso stark ansteigt, daß die Anzeigedes Drehzahlmessers (falls vorhanden) in den roten Bereich gerät. Ein solches Überdrehen desMotors kann Motorschädenverursachen. C070B01A-AST
Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsamfreigegeben werden. Das Kupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig indie ursprüngliche Positionzurückgekehrt ist. Beim Fahren nichtden Fuß auf dem Kupplungspedallassen. Dies führt zu unnötiger Abnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug aneiner Steigung zu halten. Dies führt zuunnötigem Verschleiß. Zum Halten desFahrzeugs an einer Steigung die Handbremse verwenden. Das Kupplungspedal nicht schnell undwiederholt niedertreten.

2- 8 FAHREN MIT DEM HYUNDAI

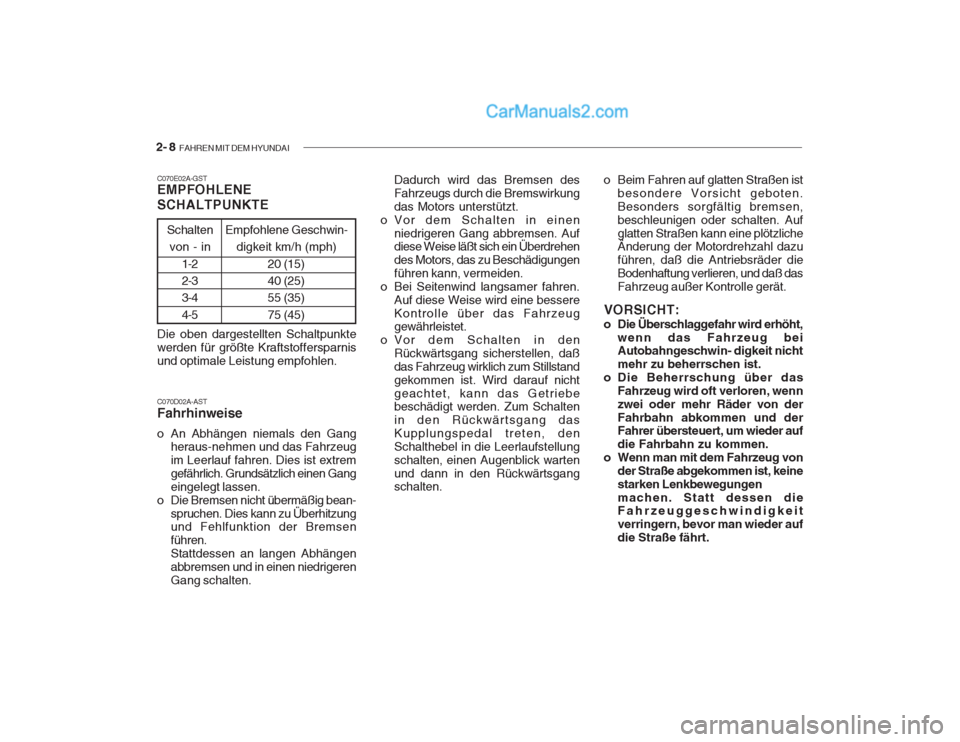

Schalten
von - in
1-2 2-33-4 4-5 Dadurch wird das Bremsen des Fahrzeugs durch die Bremswirkungdas Motors unterstützt.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Auf diese Weise läßt sich ein Überdrehen des Motors, das zu Beschädigungenführen kann, vermeiden.
o Bei Seitenwind langsamer fahren. Auf diese Weise wird eine bessereKontrolle über das Fahrzeug gewährleistet.
o Vor dem Schalten in den Rückwärtsgang sicherstellen, daß das Fahrzeug wirklich zum Stillstandgekommen ist. Wird darauf nichtgeachtet, kann das Getriebe beschädigt werden. Zum Schalten in den Rückwärtsgang dasKupplungspedal treten, denSchalthebel in die Leerlaufstellungschalten, einen Augenblick wartenund dann in den Rückwärtsgang schalten.
C070D02A-AST Fahrhinweise
o An Abhängen niemals den Gang
heraus-nehmen und das Fahrzeug im Leerlauf fahren. Dies ist extremgefährlich. Grundsätzlich einen Gangeingelegt lassen.
o Die Bremsen nicht übermäßig bean-
spruchen. Dies kann zu Überhitzung und Fehlfunktion der Bremsen führen.Stattdessen an langen Abhängenabbremsen und in einen niedrigerenGang schalten.Empfohlene Geschwin-
digkeit km/h (mph)
20 (15) 40 (25)55 (35) 75 (45)
C070E02A-GST EMPFOHLENE SCHALTPUNKTE Die oben dargestellten Schaltpunkte werden für größte Kraftstoffersparnisund optimale Leistung empfohlen.
o Beim Fahren auf glatten Straßen ist
besondere Vorsicht geboten. Besonders sorgfältig bremsen,beschleunigen oder schalten. Aufglatten Straßen kann eine plötzliche Änderung der Motordrehzahl dazu führen, daß die Antriebsräder dieBodenhaftung verlieren, und daß dasFahrzeug außer Kontrolle gerät.
VORSICHT:
o Die Überschlaggefahr wird erhöht, wenn das Fahrzeug bei Autobahngeschwin- digkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das
Fahrzeug wird oft verloren, wennzwei oder mehr Räder von derFahrbahn abkommen und der Fahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
o Wenn man mit dem Fahrzeug von
der Straße abgekommen ist, keinestarken Lenkbewegungenmachen. Statt dessen die Fahrzeuggeschwindigkeit verringern, bevor man wieder aufdie Straße fährt.
