2003 FORD MUSTANG diagram

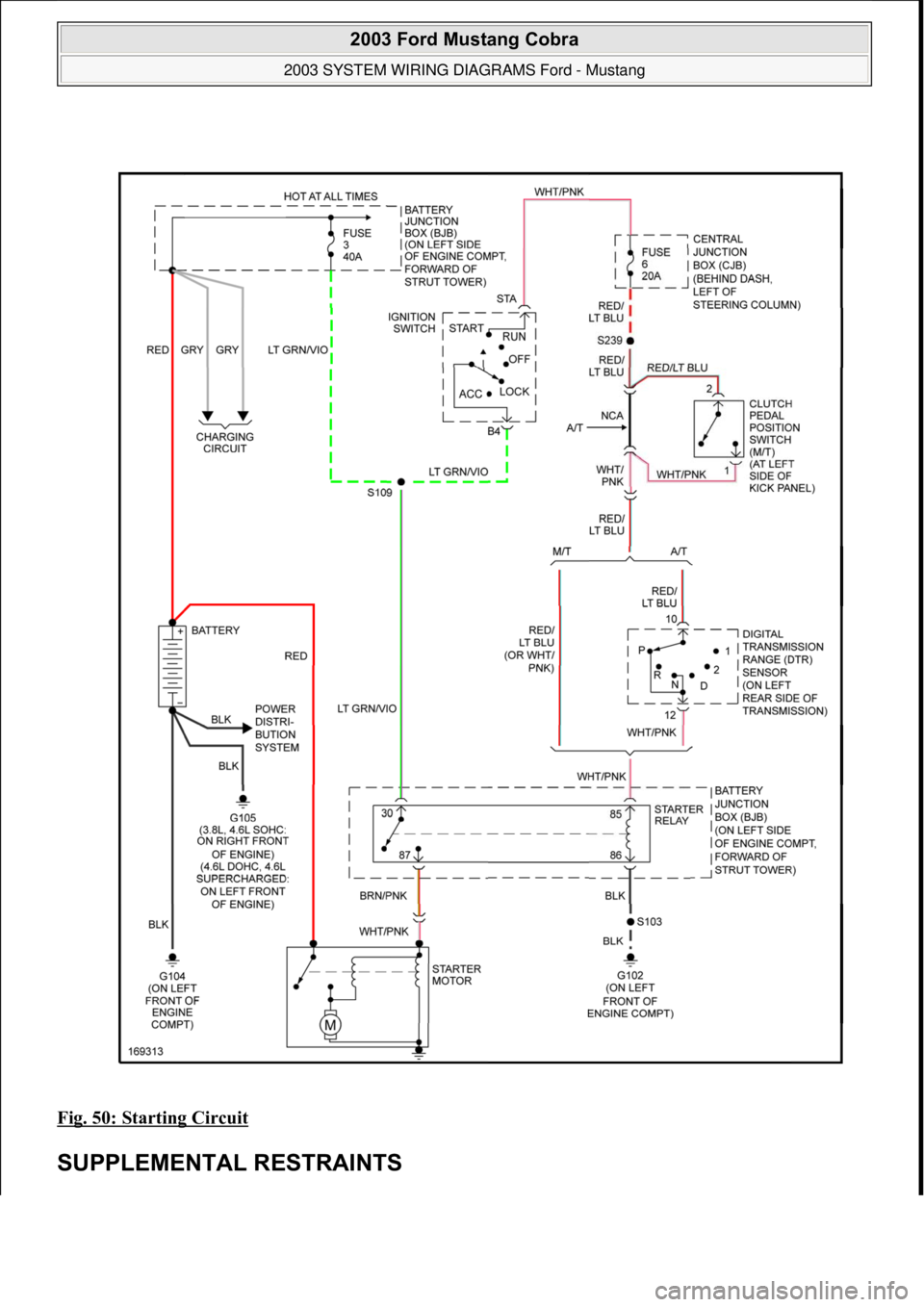

Fig. 50: Starting Circuit
SUPPLEMENTAL RESTRAINTS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 51 © 2006 Mitchell Repair Information Company, LLC.

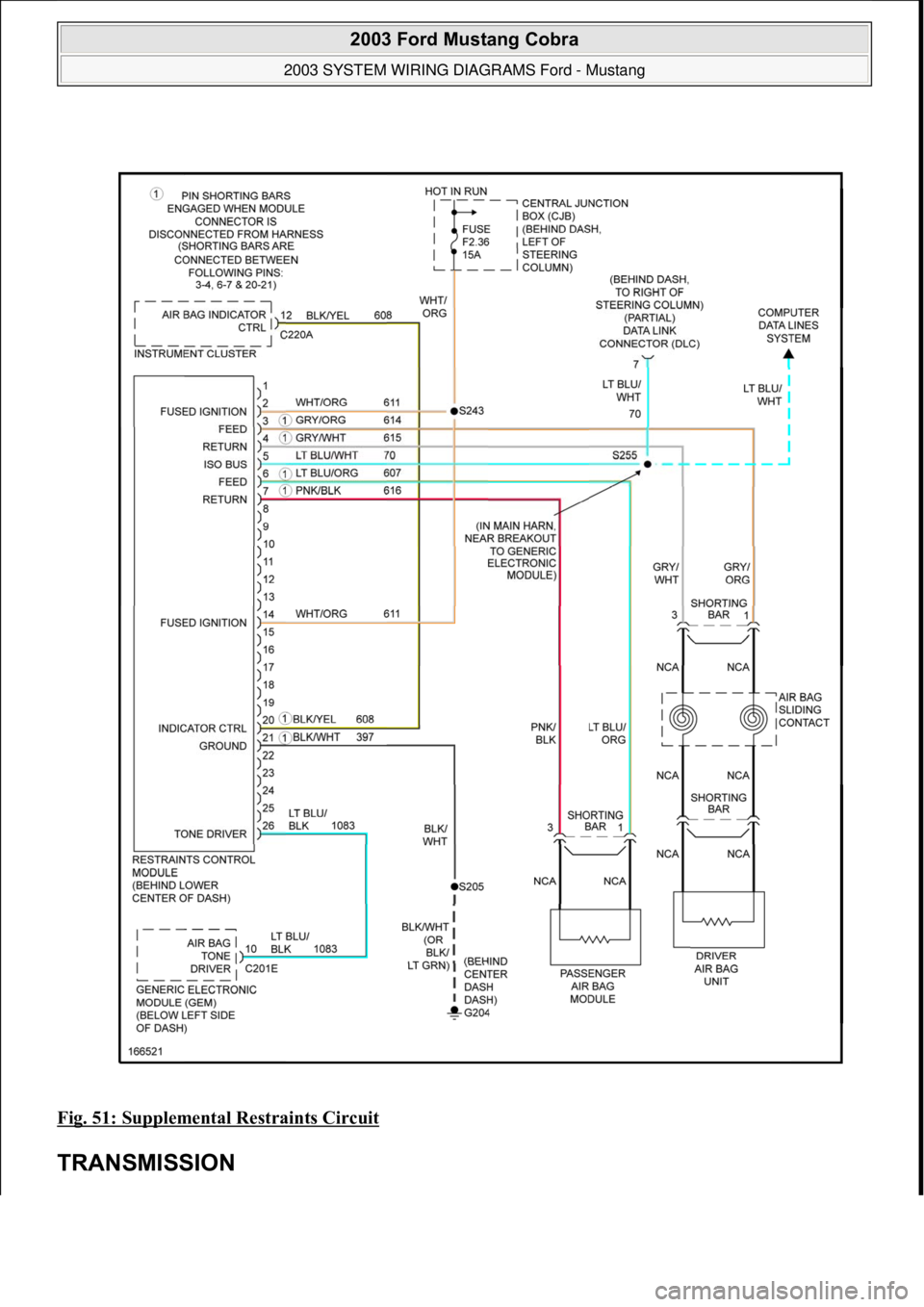

Fig. 51: Supplemental Restraints Circuit
TRANSMISSION

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 52 © 2006 Mitchell Repair Information Company, LLC.

Fig. 52: A/T Circuit
TRUNK, TAILGATE, FUEL DOOR

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 53 © 2006 Mitchell Repair Information Company, LLC.

Fig. 53: Trunk, Tailgate, Fuel Door Circuit
WARNING SYSTEMS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 54 © 2006 Mitchell Repair Information Company, LLC.

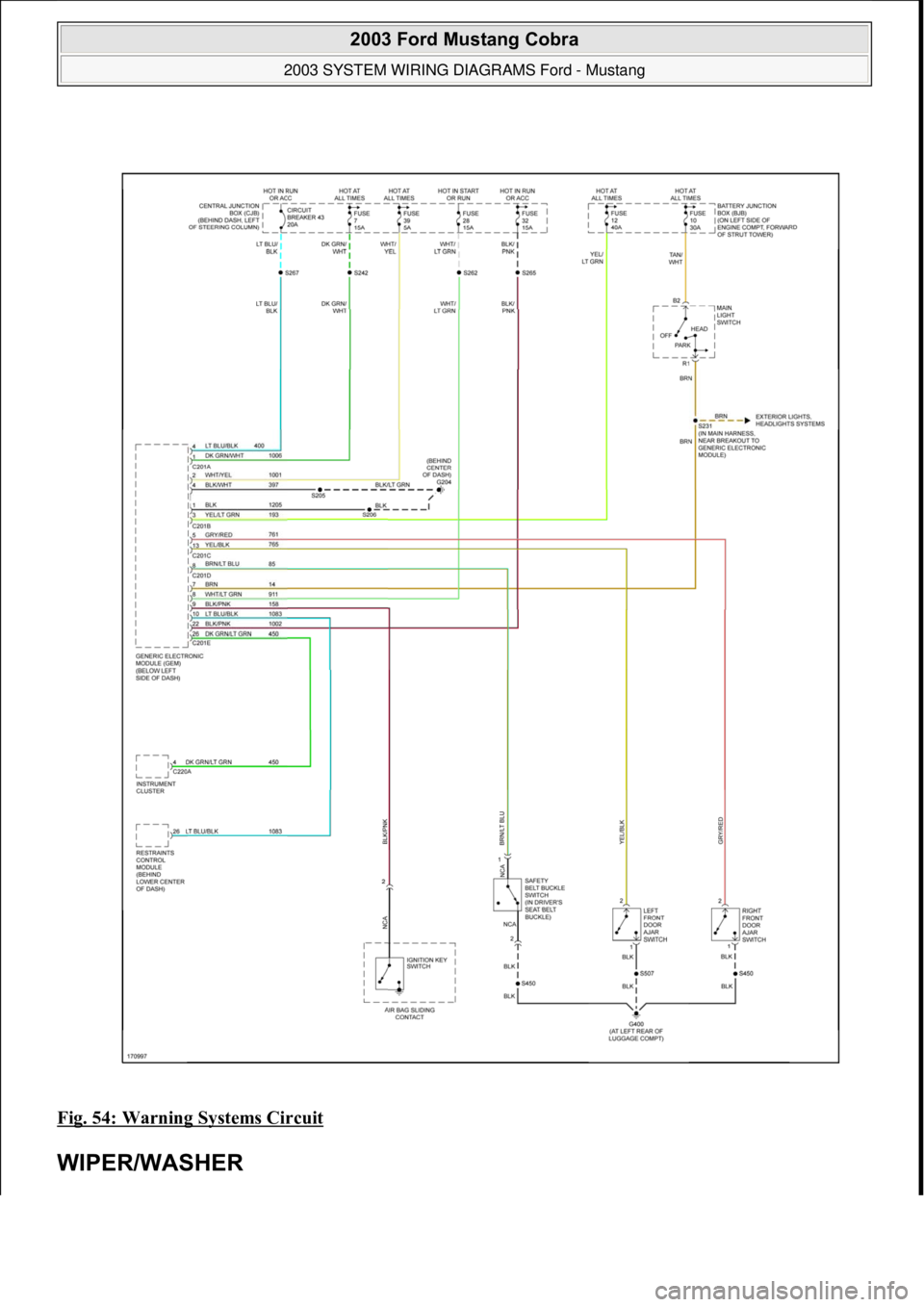

Fig. 54: Warning Systems Circuit
WIPER/WASHER

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 55 © 2006 Mitchell Repair Information Company, LLC.

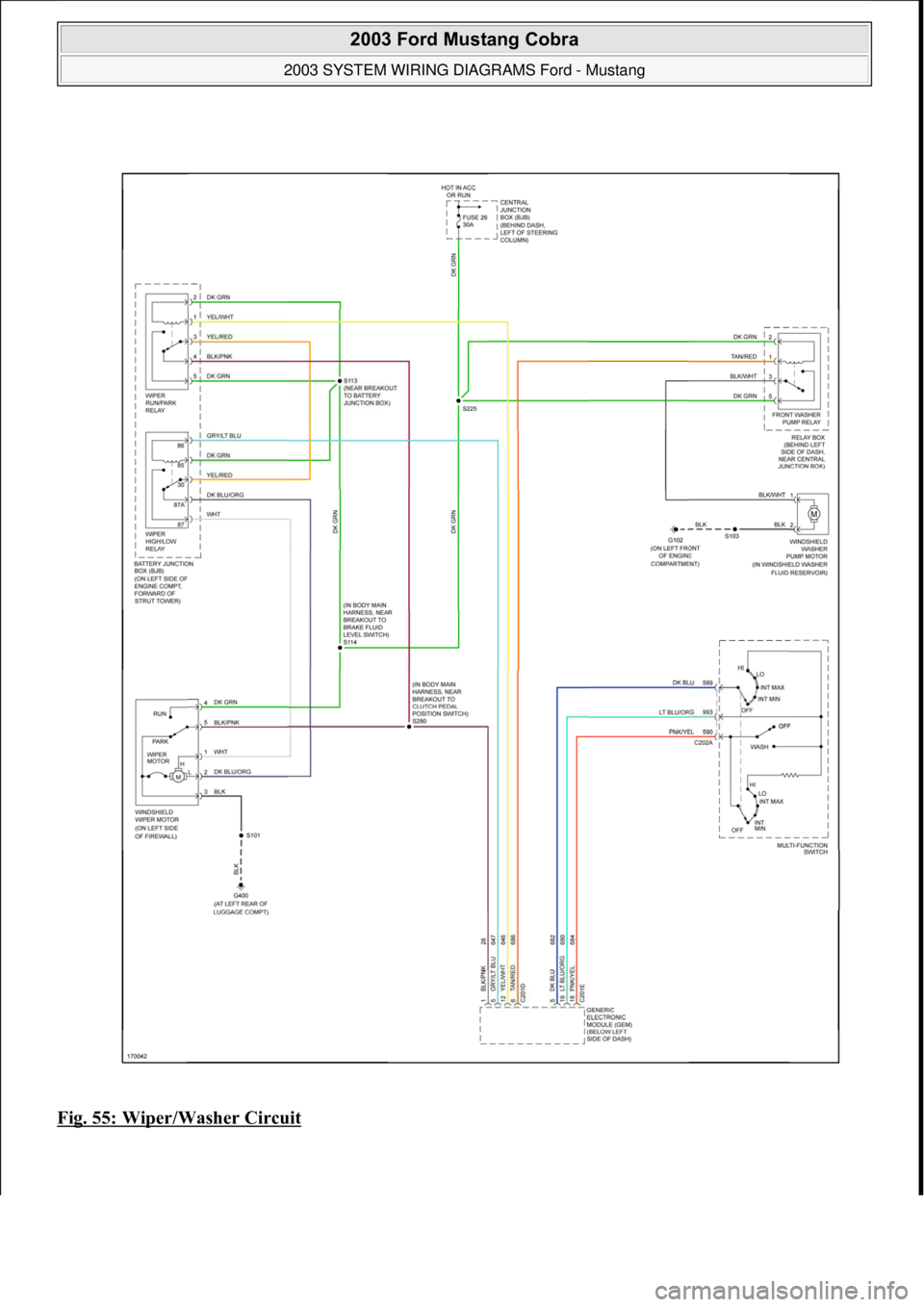

Fig. 55: Wiper/Washer Circuit

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:07Page 56 © 2006 Mitchell Repair Information Company, LLC.

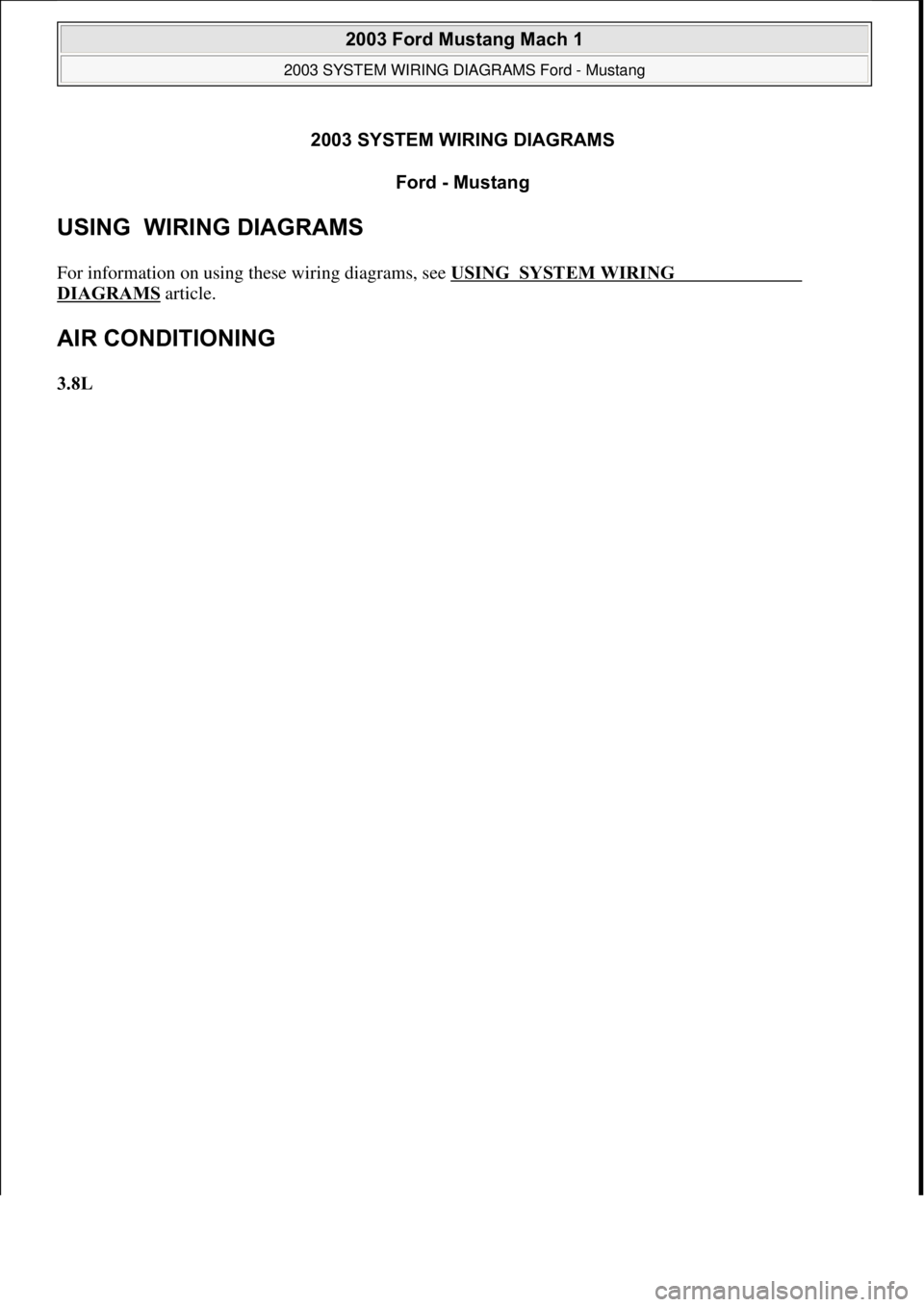

2003 SYSTEM WIRING DIAGRAMSFord - Mustang
USING WIRING DIAGRAMS
For information on using these wiring diagrams, see USING SYSTEM WIRING
DIAGRAMS article.
AIR CONDITIONING
3.8L

2003 Ford Mustang Mach 1
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang

2003 Ford Mustang Mach 1
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:54:30Page 1 © 2006 Mitchell Repair Information Company, LLC.
111
18 ноября 2011 г. 12:54:36Page 1 © 2006 Mitchell Repair Information Company, LLC.

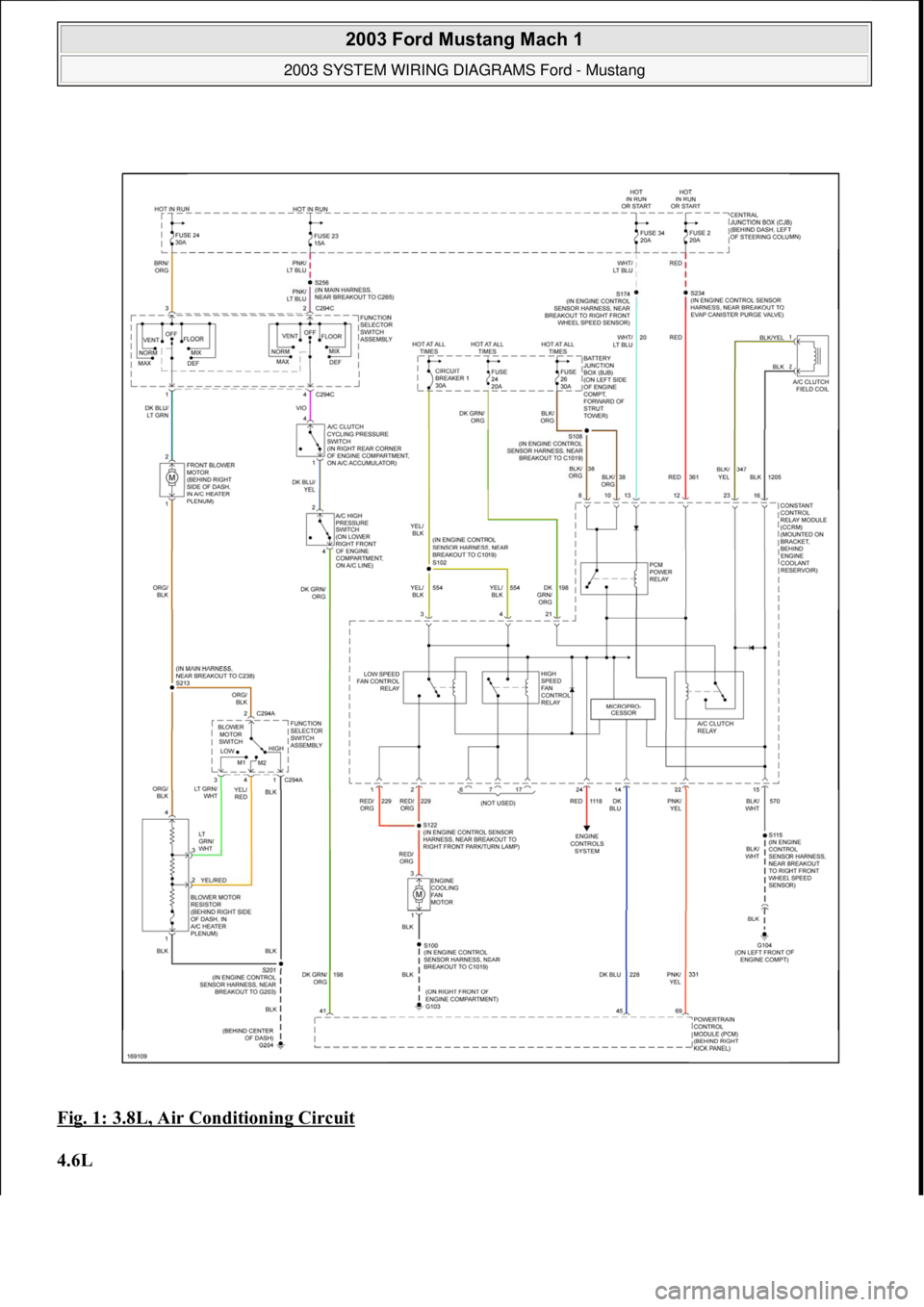

Fig. 1: 3.8L, Air Conditioning Circuit
4.6L

2003 Ford Mustang Mach 1
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:54:33Page 2 © 2006 Mitchell Repair Information Company, LLC.
