2003 FORD MUSTANG diagram

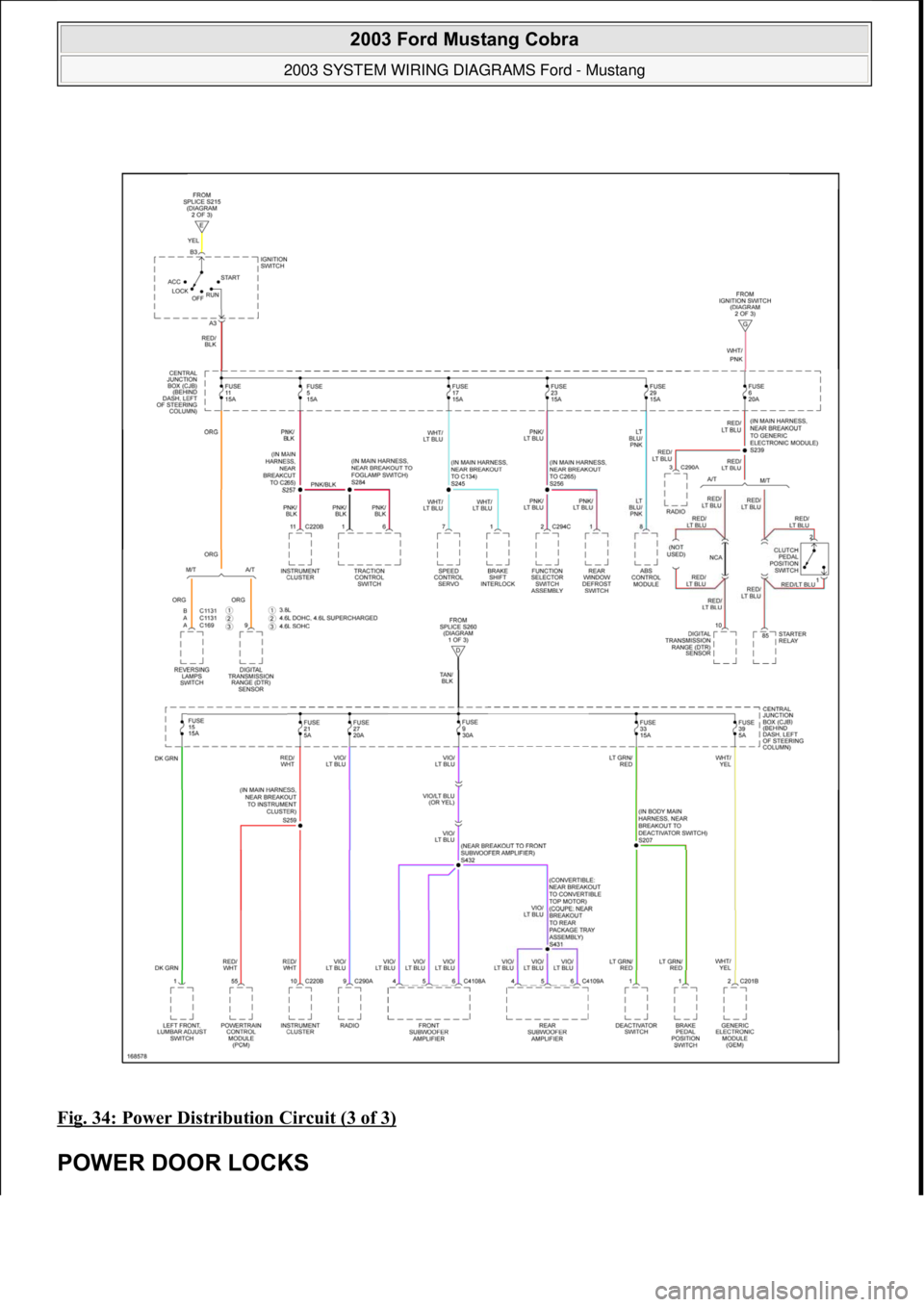

Fig. 34: Power Distribution Circuit (3 of 3)
POWER DOOR LOCKS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 35 © 2006 Mitchell Repair Information Company, LLC.

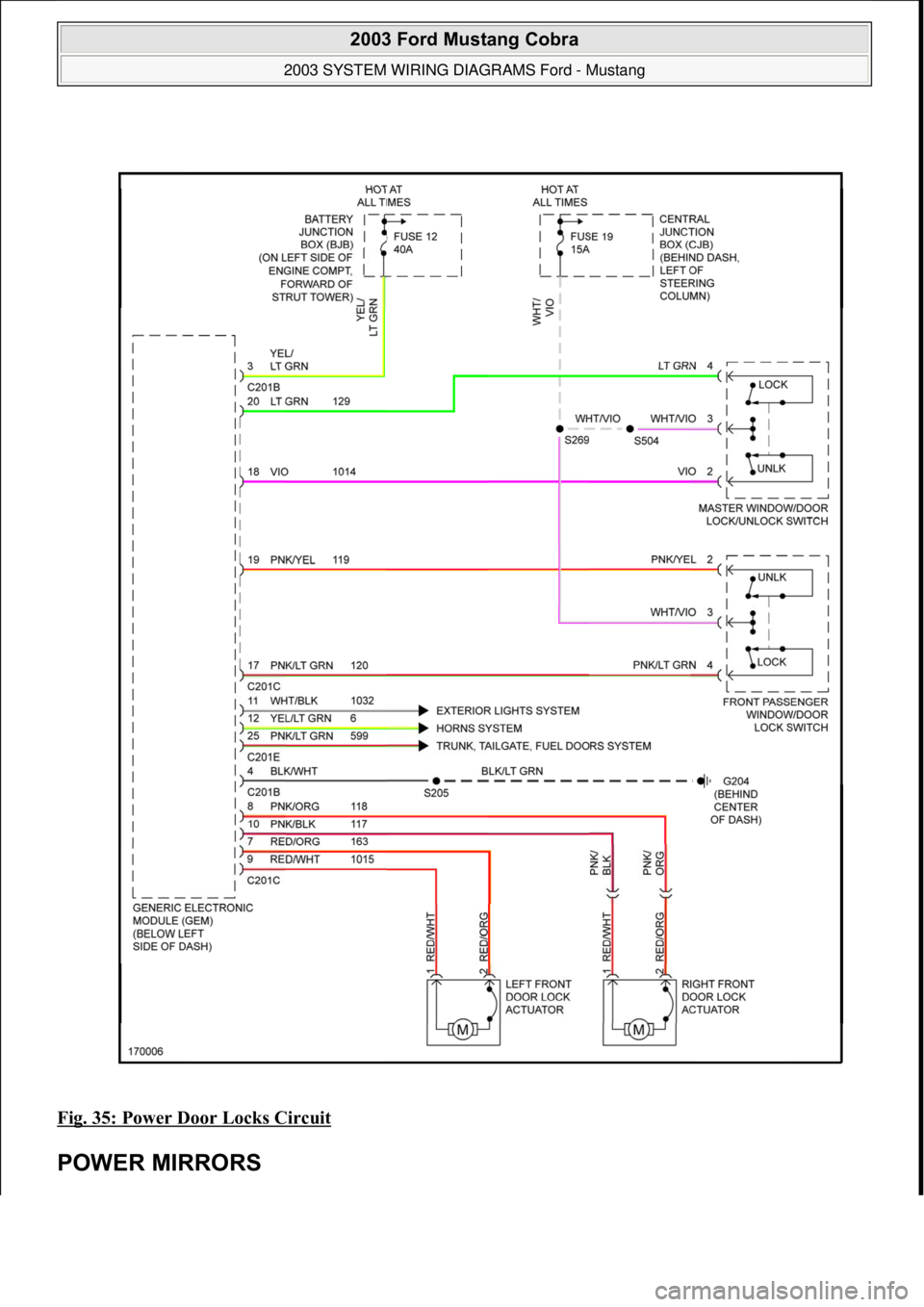

Fig. 35: Power Door Locks Circuit
POWER MIRRORS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 36 © 2006 Mitchell Repair Information Company, LLC.

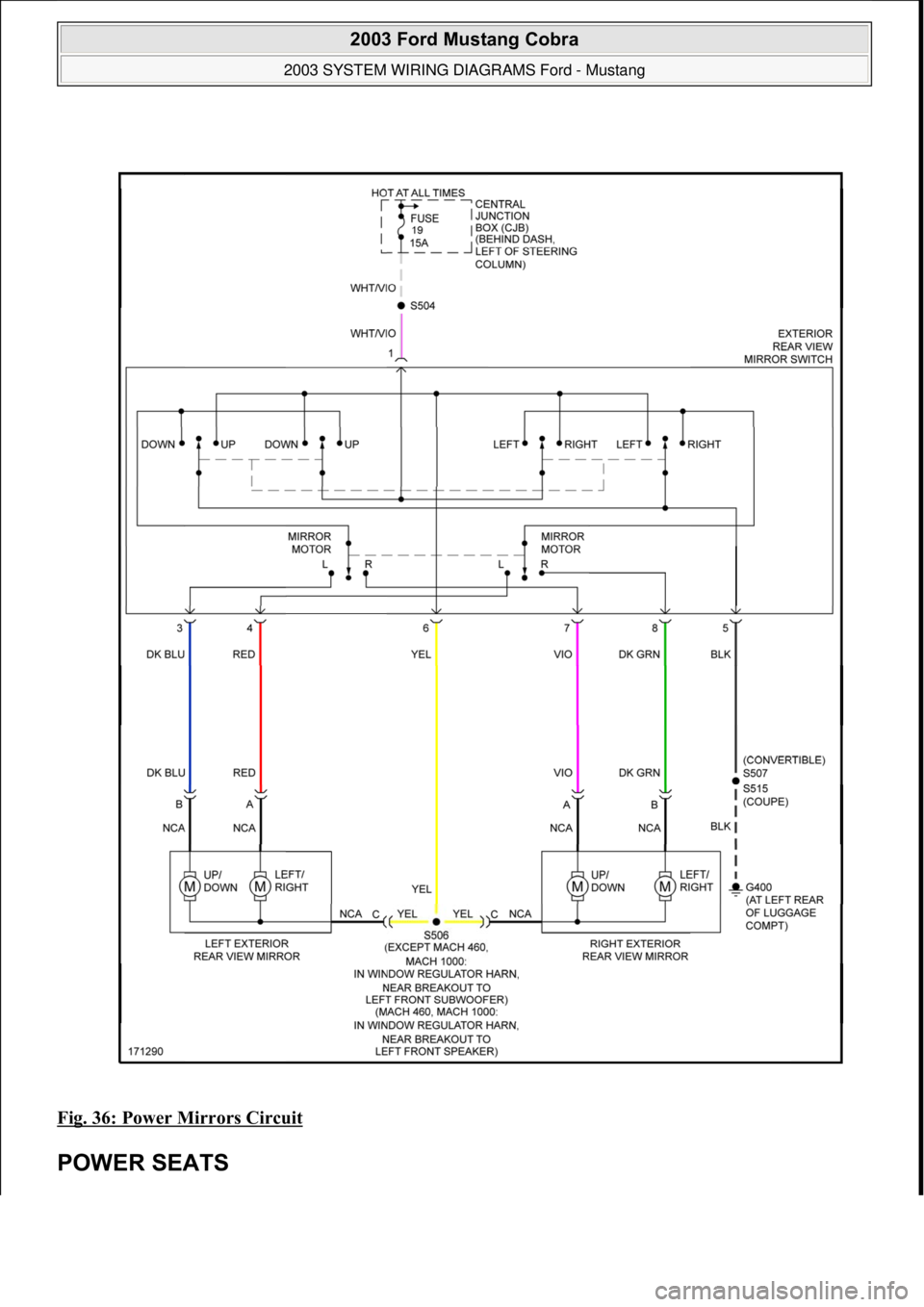

Fig. 36: Power Mirrors Circuit
POWER SEATS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 37 © 2006 Mitchell Repair Information Company, LLC.

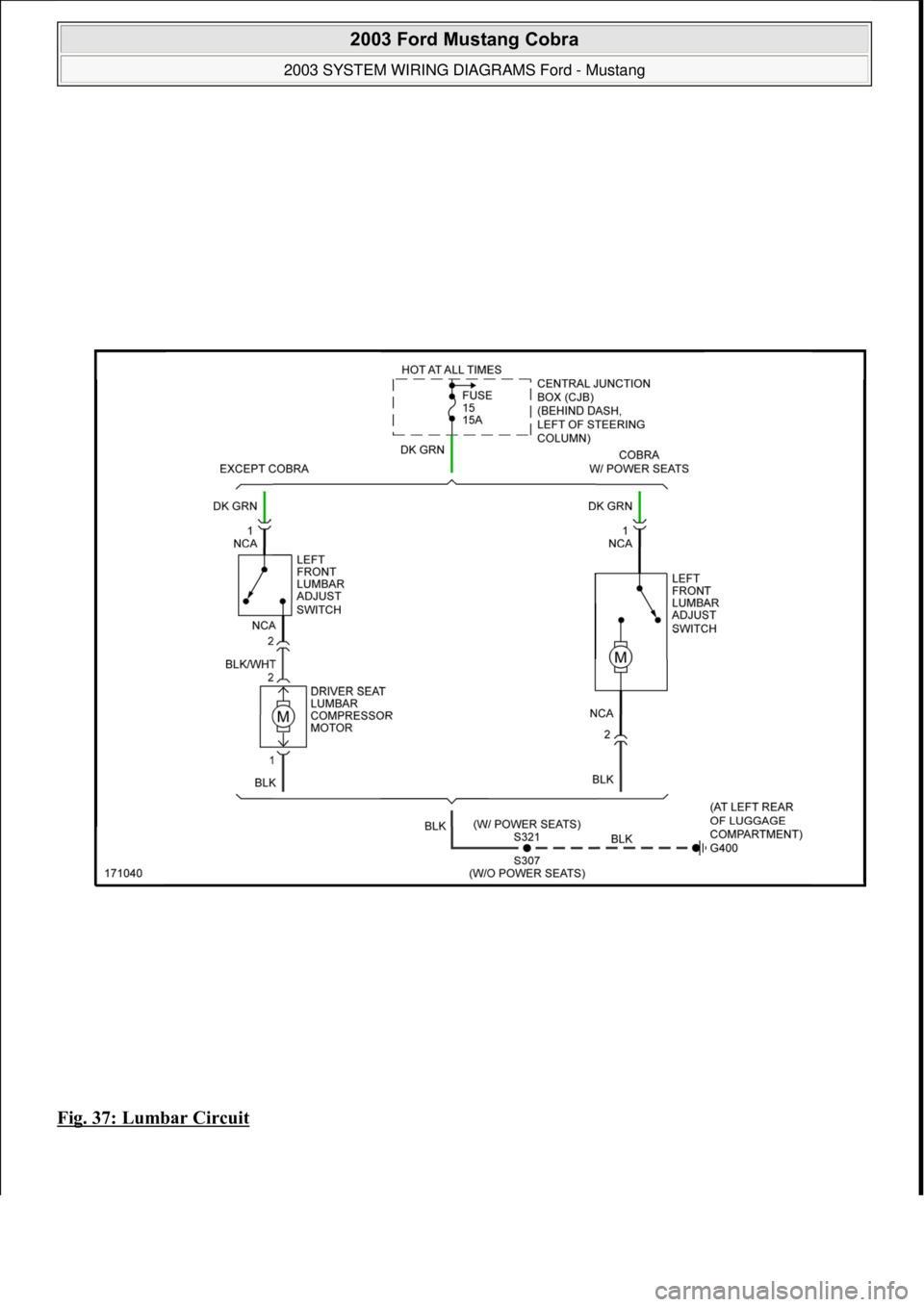

Fig. 37: Lumbar Circuit

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 38 © 2006 Mitchell Repair Information Company, LLC.

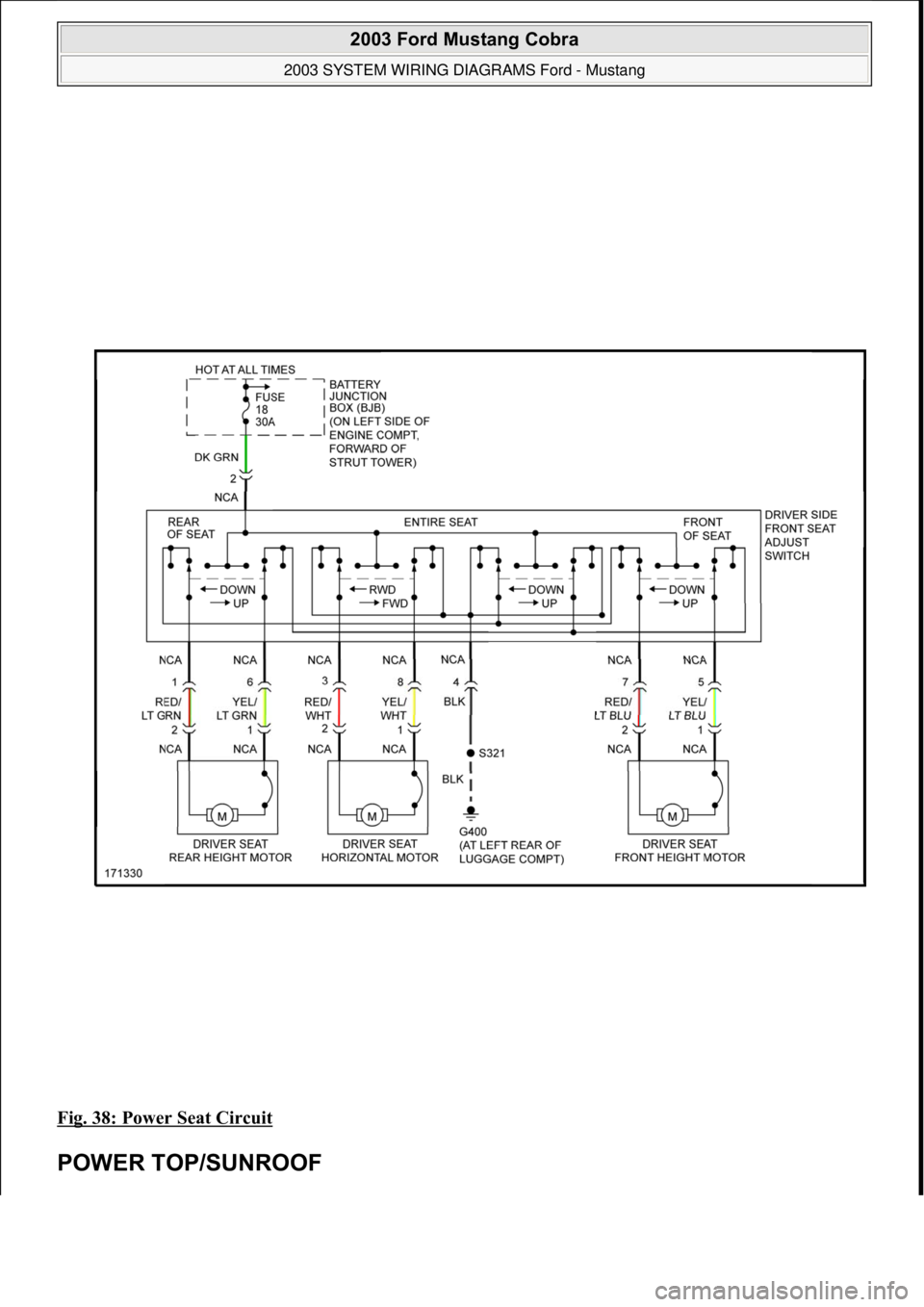

Fig. 38: Power Seat Circuit
POWER TOP/SUNROOF

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 39 © 2006 Mitchell Repair Information Company, LLC.

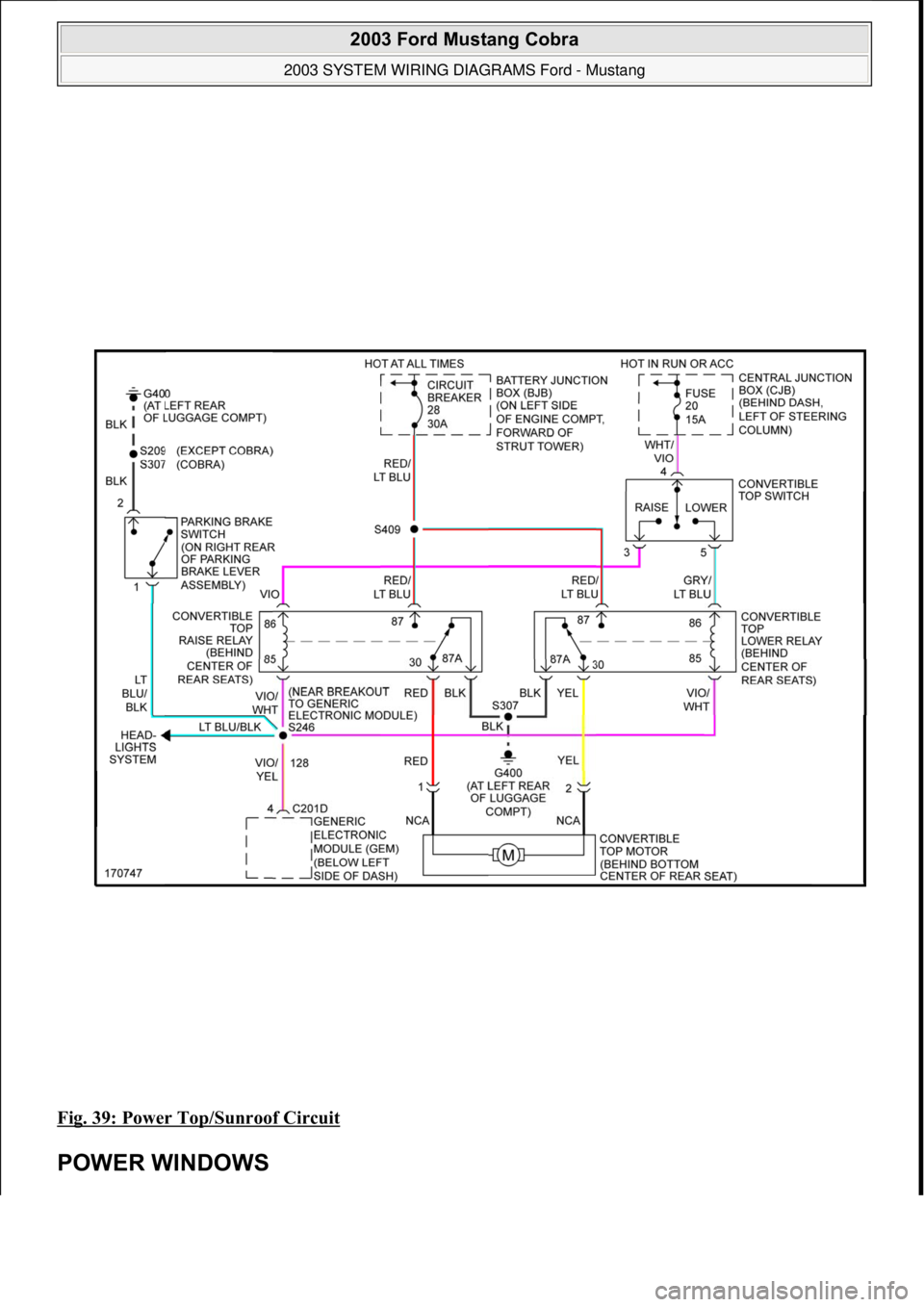

Fig. 39: Power Top/Sunroof Circuit
POWER WINDOWS

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 40 © 2006 Mitchell Repair Information Company, LLC.

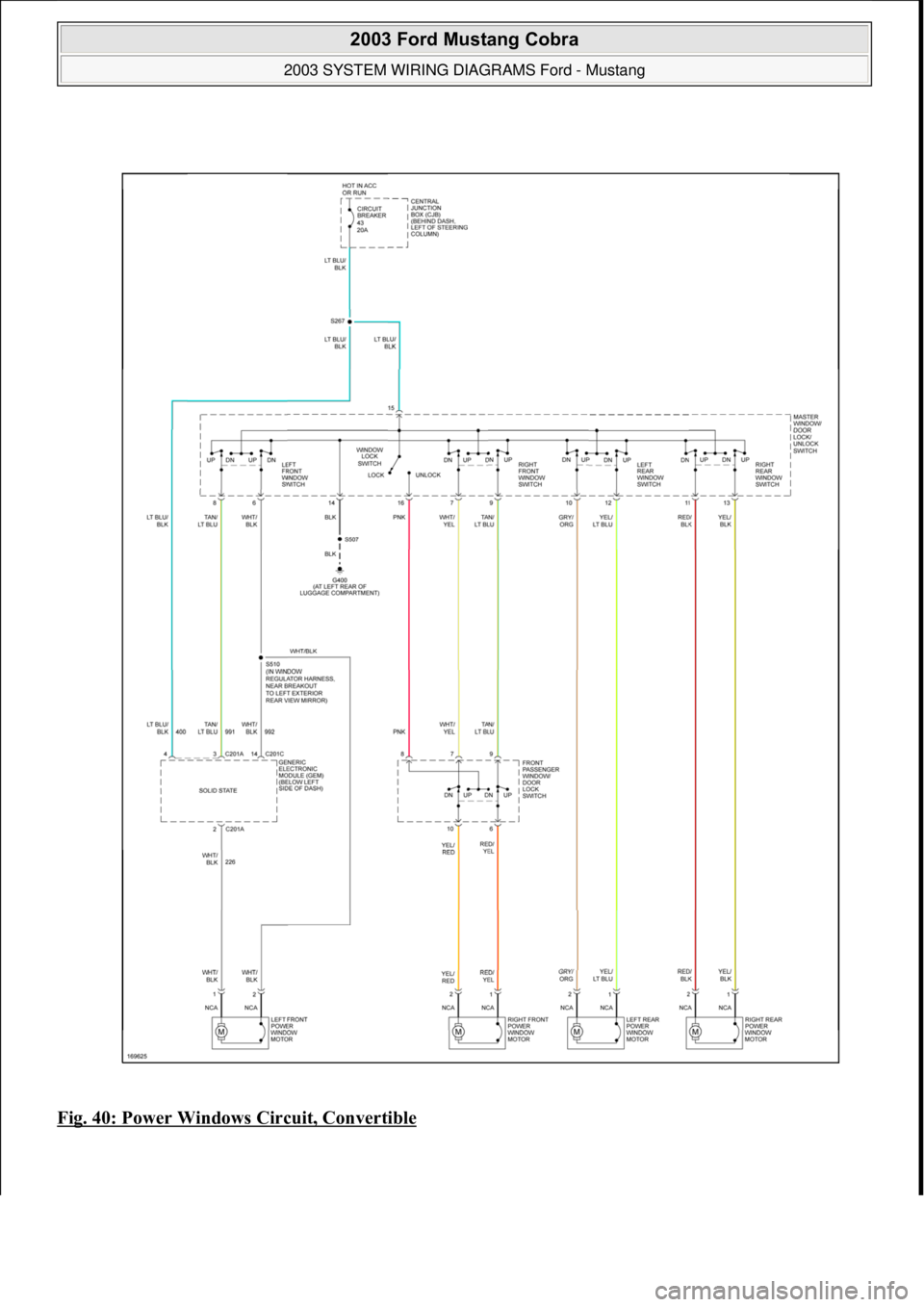

Fig. 40: Power Windows Circuit, Convertible

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 41 © 2006 Mitchell Repair Information Company, LLC.

Fig. 41: Power Windows Circuit, Coupe
RADIO

2003 Ford Mustang Cobra
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:47:06Page 42 © 2006 Mitchell Repair Information Company, LLC.
