2002 YAMAHA YZF600 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
15. Monte el depósito de líquido refrigerante
colocando los tornillos.
16. Vierta la cantidad especificada del líquido
refrigerante recomendado en el radiador y
en el depósito.
SCA00041
ATENCION:_ El agua dura o el agua salada resultan perju-
diciales para el motor. Puede utilizar agua
blanda si no puede conseguir agua destilada. _17. Coloque el tapón del radiador y el tapón
del depósito de líquido refrigerante, arran-
que el motor, déjelo al ralentí durante al-
gunos minutos y luego párelo.
18. Extraiga el tapón del radiador para com-
probar el nivel de líquido refrigerante en el
radiador. Si es necesario, añada líquido re-
frigerante hasta que éste llegue a la parte
superior del radiador; seguidamente colo-
que el tapón del radiador.
19. Compruebe el nivel de líquido refrigerante
en el depósito. Si es necesario, extraiga el
tapón del depósito de líquido refrigerante,
añada líquido refrigerante hasta la marca
de nivel máximo y coloque el tapón.
20. Arranque el motor y compruebe si el vehí-
culo pierde líquido refrigerante. Si pierde
líquido refrigerante, haga revisar el siste-
ma de refrigeración en un concesionario
Yamaha.
21. Monte el conducto de admisión de aire de-
recho y apriete los tornillos de la brida.22. Sitúe el depósito de gasolina en su posi-
ción original y coloque los tornillos.
23. Monte los carenados.
24. Monte el asiento. Pares de apriete:
Tornillo de drenaje de la bomba de agua:
10 Nm (1,0 m·kgf)
Tornillo de drenaje del cilindro:
7,0 Nm (0,7 m·kgf)
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno
glicol con inhibidores de corrosión para
motores de aluminio
Cantidad de líquido refrigerante:
Capacidad total:
1,95 L
Capacidad del depósito de líquido
refrigerante:
0,55 L
U4TVS6.book Page 16 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAU04281*
Limpieza del filtro de aire Debe limpiar el filtro de aire según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Limpie el filtro de
aire con mayor frecuencia si utiliza el vehículo
en lugares especialmente húmedos o polvorien-
tos.
1. Desmonte el asiento. (Véase en la página
3-11 las instrucciones para desmontar y
montar el asiento.)
2. Quite los tornillos del depósito de gasoli-
na.
3. Levante el depósito de gasolina para sepa-
rarlo de la caja del filtro de aire. (¡No des-
conecte los tubos de gasolina!)
SW000071
ADVERTENCIA
_

Verifique que el depósito de gasolina
esté bien sujeto.


No incline ni levante demasiado el depó-
sito de gasolina; de lo contrario pueden
soltarse los tubos de gasolina y derra-
marse ésta.
_4. Desmonte la cubierta de la caja del filtro
de aire quitando los tornillos.5. Extraiga el filtro de aire.
6. Limpie el filtro de aire con disolvente e y
seguidamente oprímalo para eliminar los
restos de disolvente.
1. Tornillo del depósito de gasolina (× 2)
1. Cubierta de la caja del filtro de aire
2. Tornillo (× 8)
1. Filtro de aire
U4TVS6.book Page 17 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
7. Aplique aceite del tipo recomendado a
toda la superficie del material esponjoso y
seguidamente oprímalo para eliminar el
exceso de aceite.NOTA:_ El filtro de aire debe estar húmedo pero no go-
tear. _8. Introduzca el filtro de aire en su caja.
SC000082*
ATENCION:_

Verifique que el filtro de aire esté co-
rrectamente asentado en la caja del fil-
tro de aire.


El motor no se debe utilizar nunca sin el
filtro de aire montado; de lo contrario,
el o los pistones y/o los cilindros pueden
desgastarse excesivamente.
_9. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
10. Coloque el depósito de gasolina en su po-
sición original y después coloque los tor-
nillos.
SW000072
ADVERTENCIA
_

Antes de montar el depósito de gasolina,
verifique que los tubos de gasolina no
estén dañados. Si alguno de los tubos de
gasolina está dañado, no arranque el
motor; haga cambiar los tubos dañados
en un concesionario Yamaha, ya que de
lo contrario pueden producirse fugas de
gasolina.


Verifique que los tubos de gasolina es-
tén correctamente conectados y coloca-
dos, sin pellizcos.
_11. Monte el asiento.
SAU00626
Comprobación del tubo de
ventilación Compruebe periódicamente si se ha depositado
polvo o agua en el tubo de ventilación. Si en-
cuentra polvo o agua desmonte el tubo, límpielo
completamente y vuélvalo a montar.
SC000093
ATENCION:_ No utilice la motocicleta con el tubo de venti-
lación desmontado. _
Aceite recomendado:
Aceite de motor
1. Tubo de ventilación
U4TVS6.book Page 18 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
SAU01335
Conducto de admisión de aire Compruebe que el tamiz del conducto de admi-
sión no esté obturado. Limpie el tamiz según sea
necesario.
SAU00630
Ajuste de los carburadores Los carburadores son partes importantes del
motor y requieren un ajuste muy sofisticado. Por
lo tanto, la mayor parte de los ajustes del carbu-
rador debe realizarlos un concesionario Yamaha
que dispone de los conocimientos y experiencia
profesional necesarios. No obstante, el propieta-
rio puede realizar el ajuste que se describe en el
apartado siguiente como parte del mantenimien-
to rutinario.
SC000095
ATENCION:_ Los carburadores han sido ajustados y pro-
bados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajustes sin
los conocimientos técnicos suficientes puede
provocar una disminución de las prestacio-
nes o averías en el motor. _
SAU00632
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación
y según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
1. Arranque el motor y caliéntelo durante al-
gunos minutos a 1.000–2.000 r/min mien-
tras lo acelera ocasionalmente a 4.000–
5.000 r/min.NOTA:_ El motor está caliente cuando responde rápida-
mente al acelerador. _
1. Conducto de admisión de aireU4TVS6.book Page 19 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
2. Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado gi-
rando el tornillo de tope del acelerador.
Para subir el ralentí del motor gire el torni-
llo en la dirección
a. Para bajar el ralentí
del motor gire el tornillo en la
dirección
b.NOTA:_ Si no consigue obtener el ralentí especificado
con el procedimiento descrito, acuda a un con-
cesionario Yamaha para efectuar el ajuste. _
SAU00635
Ajuste del juego libre del cable del
acelerador El juego libre del cable del acelerador debe me-
dir 3–7 mm en el puño del acelerador. Comprue-
be periódicamente el juego libre del cable del
acelerador y, si es necesario, hágalo ajustar en
un concesionario Yamaha.
SAU00637
Ajuste de la holgura de las válvulas La holgura de las válvulas se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina y/o el motor produce rui-
dos. Para evitarlo, un concesionario Yamaha
debe ajustar la holgura de las válvulas según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
1. Tornillo de tope del acelerador
Ralentí del motor:
1.200–1.300 r/min
a. Juego libre del cable del acelerador
U4TVS6.book Page 20 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SAU00658
Neumáticos Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a los neumáticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los neu-
máticos antes de cada utilización y, si es necesa-
rio, ajustarla.
SW000082
ADVERTENCIA
_

La presión de los neumáticos debe com-
probarse y ajustarse con los neumáticos
en frío (es decir, cuando la temperatura
de los neumáticos sea igual a la tempe-
ratura ambiente).


La presión de los neumáticos debe ajus-
tarse en función de la velocidad, el peso
total del conductor, el pasajero, la carga
y los accesorios homologados para este
modelo.
_
CE-01S
CE-07SSWA00012
ADVERTENCIA
_ La carga influye enormemente en las carac-
terísticas de manejabilidad, frenada, presta-
ciones y seguridad de la motocicleta; por lo
tanto, debe tener en cuenta las precauciones
siguientes.

¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de la
motocicleta puede provocar daños en
los neumáticos, pérdida de control o un
accidente grave. Asegúrese de que el
peso total del conductor, la carga y los
accesorios no sobrepase la carga máxi-
ma especificada para el vehículo.


No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.
Presión de aire neumáticos
(media con los neumáticos frío)
Carga* Delantero Trasero
Hasta 90 kg225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
90 kg–máxima250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Conducción a alta
velocidad250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Carga máxima*180 kg (except para A, CH, S)
178 kg (para A, CH, S)
* Peso total del conductor, el pasajero, el equipaje y los
accesorios
U4TVS6.book Page 21 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6


Sujete bien los objetos más pesados cer-
ca del centro de la motocicleta y distri-
buya el peso uniformemente en ambos
lados.


Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.


Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales._
SW000079
ADVERTENCIA
_

Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
_

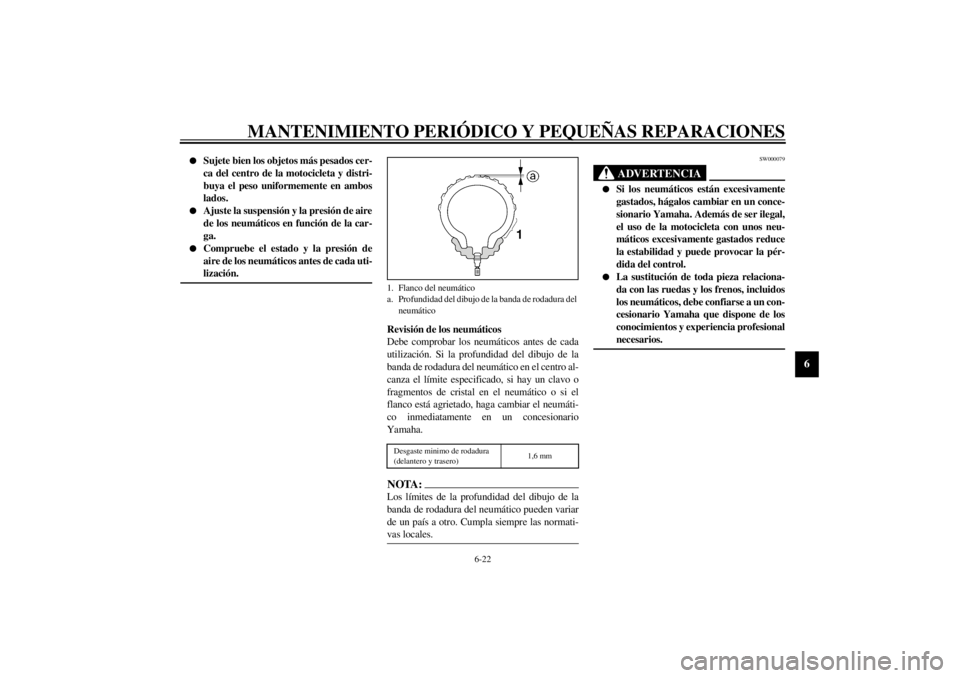

1. Flanco del neumático
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
U4TVS6.book Page 22 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas de
aleación y neumáticos sin cámara con válvulas.
SW000080
ADVERTENCIA
_

Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.


Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.


Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.


Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_
CE-10S
CE-14S
1. Válvula de aire del neumático
2. Núcleo de la válvula del neumático
3. Tapón de la válvula del neumático con junta
DELANTERO
Fabricante TamañoModelo
Dunlop120/60 ZR17 (55W)
D204F
120/60 ZR17 M/C (55W)
Metzeler120/60 ZR17 (55W)
MEZ1 FRONT
120/60 ZR17 M/C (55W)
Bridgestone120/60 ZR17 (55W)
BT57F
120/60 ZR17 M/C (55W)
Michelin120/60 ZR17 (55W)
MACADAM 90X
120/60 ZR17 M/C (55W)
TRASERO
Fabricante TamañoModelo
Dunlop160/60 ZR17 (69W)
D204
160/60 ZR17 M/C (69W)
Metzeler160/60 ZR17 (69W)
MEZ1
160/60 ZR17 M/C (69W)
Bridgestone160/60 ZR17 (69W)
BT57
160/60 ZR17 M/C (69W)
Michelin160/60 ZR17 (69W)
MACADAM 90X
160/60 ZR17 M/C (69W)
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de válvula #9000A (original)
U4TVS6.book Page 23 Saturday, August 4, 2001 12:23 PM
