2002 YAMAHA YZF600 Manuale de Empleo (in Spanish)

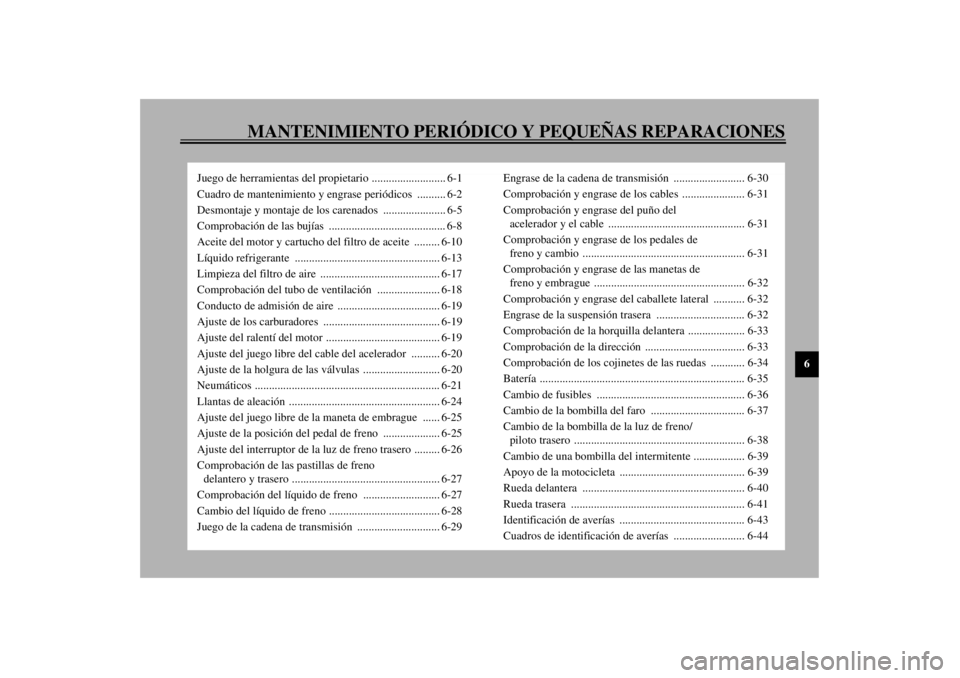

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje de los carenados ...................... 6-5
Comprobación de las bujías ......................................... 6-8
Aceite del motor y cartucho del filtro de aceite ......... 6-10
Líquido refrigerante ................................................... 6-13
Limpieza del filtro de aire .......................................... 6-17
Comprobación del tubo de ventilación ...................... 6-18
Conducto de admisión de aire .................................... 6-19
Ajuste de los carburadores ......................................... 6-19
Ajuste del ralentí del motor ........................................ 6-19
Ajuste del juego libre del cable del acelerador .......... 6-20
Ajuste de la holgura de las válvulas ........................... 6-20
Neumáticos ................................................................. 6-21
Llantas de aleación ..................................................... 6-24
Ajuste del juego libre de la maneta de embrague ...... 6-25
Ajuste de la posición del pedal de freno .................... 6-25
Ajuste del interruptor de la luz de freno trasero ......... 6-26
Comprobación de las pastillas de freno
delantero y trasero .................................................... 6-27
Comprobación del líquido de freno ........................... 6-27
Cambio del líquido de freno ....................................... 6-28
Juego de la cadena de transmisión ............................. 6-29Engrase de la cadena de transmisión ......................... 6-30
Comprobación y engrase de los cables ...................... 6-31
Comprobación y engrase del puño del
acelerador y el cable ................................................ 6-31
Comprobación y engrase de los pedales de
freno y cambio ......................................................... 6-31
Comprobación y engrase de las manetas de
freno y embrague ..................................................... 6-32
Comprobación y engrase del caballete lateral ........... 6-32
Engrase de la suspensión trasera ............................... 6-32
Comprobación de la horquilla delantera .................... 6-33
Comprobación de la dirección ................................... 6-33
Comprobación de los cojinetes de las ruedas ............ 6-34
Batería ........................................................................ 6-35
Cambio de fusibles .................................................... 6-36
Cambio de la bombilla del faro ................................. 6-37
Cambio de la bombilla de la luz de freno/
piloto trasero ............................................................ 6-38
Cambio de una bombilla del intermitente .................. 6-39
Apoyo de la motocicleta ............................................ 6-39
Rueda delantera ......................................................... 6-40
Rueda trasera ............................................................. 6-41
Identificación de averías ............................................ 6-43
Cuadros de identificación de averías ......................... 6-44
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM

6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU01299
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra en el interior del compartimiento porta
objetos debajo del asiento. (Véanse en la página
3-11 las instrucciones para desmontar el asien-
to.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
1. Juego de herramientas del propietario
U4TVS6.book Page 1 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_

Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.


Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
1
*
Línea de combustibleComprobar si los tubos de gasolina están agrietados o dañados.√√√√ √
2
*
Filtro de gasolinaComprobar su estado.√√
3BujíasComprobar su estado.
Limpiar y ajustar distancia entre electrodos.√√
Cambiar.√√
4
*
VálvulasComprobar holgura de las válvulas.
Ajustar.Cada 40.000 km
5 Filtro de aireLimpiar.√√
Cambiar.√√
6EmbragueComprobar funcionamiento.
Ajustar.√√√√√
7
*
Freno delanteroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno traseroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubos de frenoComprobar si están agrietados o dañados.√√√√ √
Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
U4TVS6.book Page 2 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
10
*
RuedasComprobar excentricidad y si están dañadas.√√√√
11
*
NeumáticosComprobar la profundidad del dibujo y si están dañados.
Cambiar si es necesario.
Comprobar la presión de aire.
Corregir si es necesario.√√√√ √
12
*
Cojinetes de las ruedasComprobar si los cojinetes están flojos o dañados.√√√√
13
*
BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50.000 km
14 Cadena de transmisiónComprobar la tensión de la cadena.
Verificar que la rueda trasera esté correctamente alineada.
Limpiar y engrasar.Cada 1.000 km y después de lavar
la motocicleta o utilizarla con lluvia
15
*
Cojinetes de la direcciónComprobar el juego de los cojinetes y si la dirección está dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 50.000 km
16
*
Fijaciones del chasisVerificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
17 Caballete lateralComprobar funcionamiento.
Engrasar.√√√√ √
18
*
Interruptor del caballete
lateralComprobar funcionamiento.√√√√√ √
19
*
Horquilla delanteraComprobar funcionamiento y si pierde aceite.√√√√
20
*
Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde aceite.√√√√
21
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de jabón de litio.√√
22
*
CarburadoresComprobar el funcionamiento del estárter (estrangulador).
Ajustar el ralentí del motor y la sincronización.√√√√√ √
23 Aceite de motorCambiar.
Comprobar el nivel de aceite y si hay fugas en el vehículo.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
1 10203040
U4TVS6.book Page 3 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03884
NOTA:_

La frecuencia de mantenimiento del filtro de aire debe ser mayor cuando se circula por lugares con mayor presencia de humedad o polvo.


Mantenimiento del freno hidráulico
Compruebe regularmente el líquido de frenos y, si es necesario, corríjalo.
Cada dos años sustituya los componentes internos de las bombas y pinzas de freno y cambie el líquido de frenos.
Cambie los tubos de freno cada cuatro años y cuando estén agrietados o dañados.
_24Cartucho del filtro de
aceite del motorCambiar.√√√
25
*
Sistema de refrigeraciónComprobar el nivel de líquido refrigerante y si hay fugas en el
vehículo.√√√√ √
Cambiar.Cada 3 años
26
*
Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
27 Piezas móviles y cablesEngrasar.√√√√ √
28
*
Luces, señales e
interruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
U4TVS6.book Page 4 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01065
Desmontaje y montaje de los
carenados Los carenados que se muestran más arriba de-
ben desmontarse para poder realizar algunas de
las operaciones de mantenimiento que se descri-
ben en este capítulo. Consulte este apartado cada vez que necesite
desmontar y montar un carenado.
SAU04277
Carenados A y C
Para desmontar uno de los carenados1. Quite los tornillos.
1. Carenado A
2. Carenado B
1. Carenado C
2. Carenado D
1. Tornillo (× 3 en cada lado)
U4TVS6.book Page 5 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6

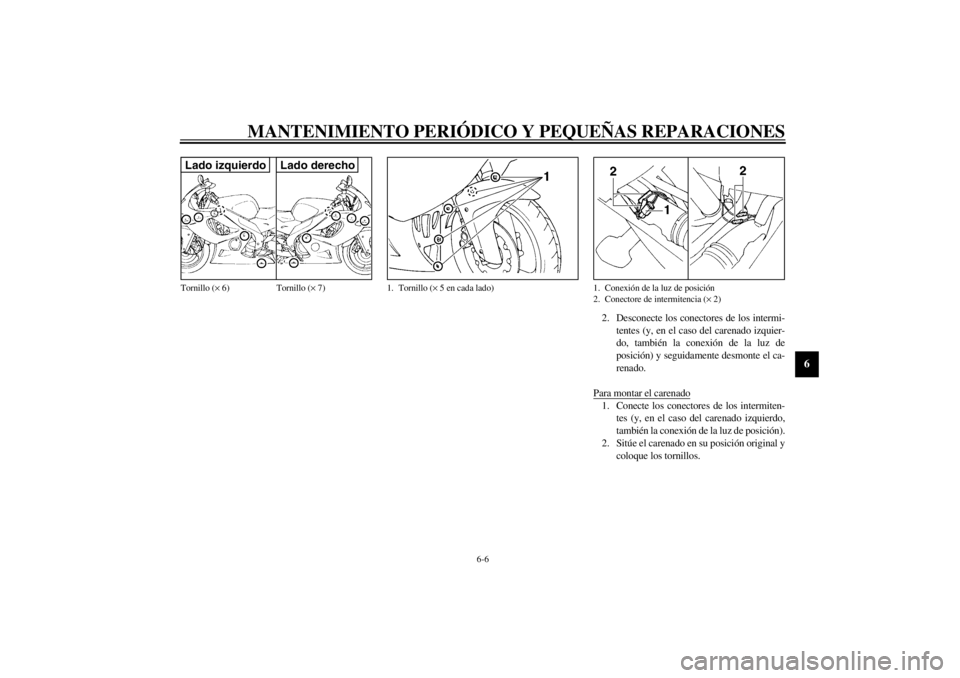

2. Desconecte los conectores de los intermi-
tentes (y, en el caso del carenado izquier-
do, también la conexión de la luz de
posición) y seguidamente desmonte el ca-
renado.
Para montar el carenado1. Conecte los conectores de los intermiten-
tes (y, en el caso del carenado izquierdo,
también la conexión de la luz de posición).
2. Sitúe el carenado en su posición original y
coloque los tornillos.
Tornillo (× 6) Tornillo (× 7)Lado izquierdo
Lado derecho
1. Tornillo (× 5 en cada lado)
1. Conexión de la luz de posición
2. Conectore de intermitencia (× 2)
U4TVS6.book Page 6 Saturday, August 4, 2001 12:23 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU03595

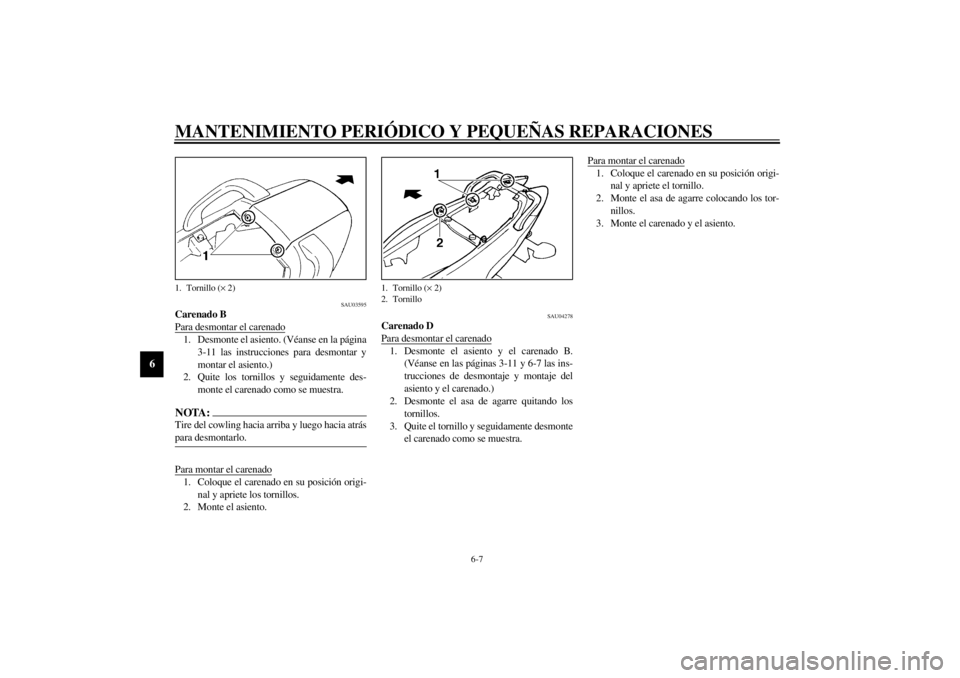

Carenado B
Para desmontar el carenado1. Desmonte el asiento. (Véanse en la página
3-11 las instrucciones para desmontar y
montar el asiento.)
2. Quite los tornillos y seguidamente des-
monte el carenado como se muestra.NOTA:_ Tire del cowling hacia arriba y luego hacia atrás
para desmontarlo. _Para montar el carenado1. Coloque el carenado en su posición origi-
nal y apriete los tornillos.
2. Monte el asiento.
SAU04278
Carenado D
Para desmontar el carenado1. Desmonte el asiento y el carenado B.
(Véanse en las páginas 3-11 y 6-7 las ins-
trucciones de desmontaje y montaje del
asiento y el carenado.)
2. Desmonte el asa de agarre quitando los
tornillos.
3. Quite el tornillo y seguidamente desmonte
el carenado como se muestra.Para montar el carenado
1. Coloque el carenado en su posición origi-
nal y apriete el tornillo.
2. Monte el asa de agarre colocando los tor-
nillos.
3. Monte el carenado y el asiento.
1. Tornillo (× 2)
1. Tornillo (× 2)
2. Tornillo
U4TVS6.book Page 7 Saturday, August 4, 2001 12:23 PM
