FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU01590
(Estacionamento)
A direcção está bloqueada e o farolim tra-
seiro e os mínimos estão ligados, mas to-
dos os outros sistemas eléctricos estão
desligados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “”.
PCA00043
PRECAUÇÃO:_ Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar. _
PAU03034
Indicadores luminosos e luzes
de advertência
PAU00061
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU03201
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor está baixo.
O circuito eléctrico da luz de advertência
pode ser verificado de acordo com o proce-
dimento seguinte.
1. Coloque o interruptor de paragem do
motor em “” e rode a chave para
“ON”.
2. Mude a transmissão para ponto morto
ou puxe a alavanca da embraiagem.
3. Prima o interruptor de arranque. Se a
luz de advertência não acender en-
quanto prime o interruptor de arran-
que, solicite a um concessionário
Yamaha que verifique o circuito eléc-
trico.NOTA:_ Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria. _

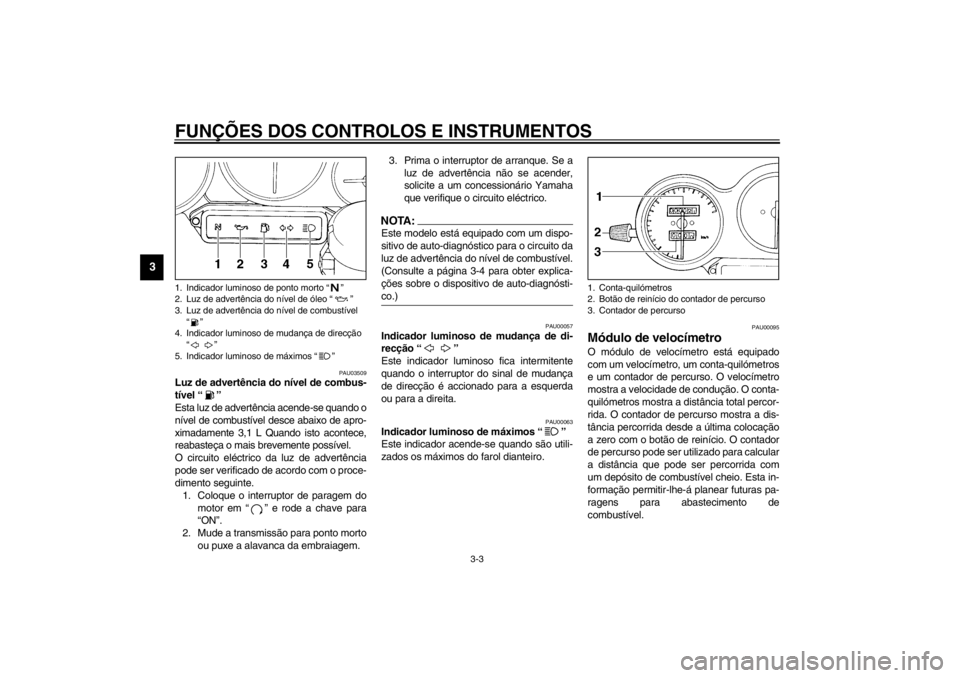

1. Indicador luminoso de ponto morto “”
2. Luz de advertência do nível de óleo “”
3. Luz de advertência do nível de combustível
“”
4. Indicador luminoso de mudança de direcção
“”
5. Indicador luminoso de máximos “”
P_4tv.book Page 2 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU03509
Luz de advertência do nível de combus-
tível “”
Esta luz de advertência acende-se quando o
nível de combustível desce abaixo de apro-
ximadamente 3,1 L Quando isto acontece,
reabasteça o mais brevemente possível.
O circuito eléctrico da luz de advertência
pode ser verificado de acordo com o proce-
dimento seguinte.
1. Coloque o interruptor de paragem do
motor em “” e rode a chave para
“ON”.
2. Mude a transmissão para ponto morto
ou puxe a alavanca da embraiagem.3. Prima o interruptor de arranque. Se a
luz de advertência não se acender,
solicite a um concessionário Yamaha
que verifique o circuito eléctrico.
NOTA:_ Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para o circuito da
luz de advertência do nível de combustível.
(Consulte a página 3-4 para obter explica-
ções sobre o dispositivo de auto-diagnósti-
co.) _
PAU00057
Indicador luminoso de mudança de di-
recção “”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU00063
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU00095
Módulo de velocímetro O módulo de velocímetro está equipado
com um velocímetro, um conta-quilómetros
e um contador de percurso. O velocímetro
mostra a velocidade de condução. O conta-
quilómetros mostra a distância total percor-
rida. O contador de percurso mostra a dis-
tância percorrida desde a última colocação
a zero com o botão de reinício. O contador
de percurso pode ser utilizado para calcular
a distância que pode ser percorrida com
um depósito de combustível cheio. Esta in-
formação permitir-lhe-á planear futuras pa-
ragens para abastecimento de
combustível.
1. Indicador luminoso de ponto morto “”
2. Luz de advertência do nível de óleo “”
3. Luz de advertência do nível de combustível
“”
4. Indicador luminoso de mudança de direcção
“”
5. Indicador luminoso de máximos “”
1. Conta-quilómetros
2. Botão de reinício do contador de percurso
3. Contador de percurso
P_4tv.book Page 3 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU00101
Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
PC000003
PRECAUÇÃO:_ Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 13.200 rpm e mais _
PAU00105
Dispositivo de auto-diagnóstico Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para os seguin-
tes circuitos eléctricos:

sensor da posição do acelerador


luz de advertência do nível de com-
bustível
Se algum destes circuitos apresentar uma
falha, o taquímetro exibirá repetidamente o
código de erro seguinte:
CB-11PUtilize a tabela abaixo para identificar o cir-
cuito eléctrico que apresenta a falha.CB-12P
Se o taquímetro exibir um código de erro
deste tipo, anote o número de rotações por
minuto (rpm) específico do circuito e, de se-
guida, solicite a um concessionário
Yamaha que verifique o motociclo.
PC000004
PRECAUÇÃO:_ Quando o taquímetro exibe um código
de erro, o motociclo deverá ser verifica-
do logo que possível de modo a evitar
danos no motor. _

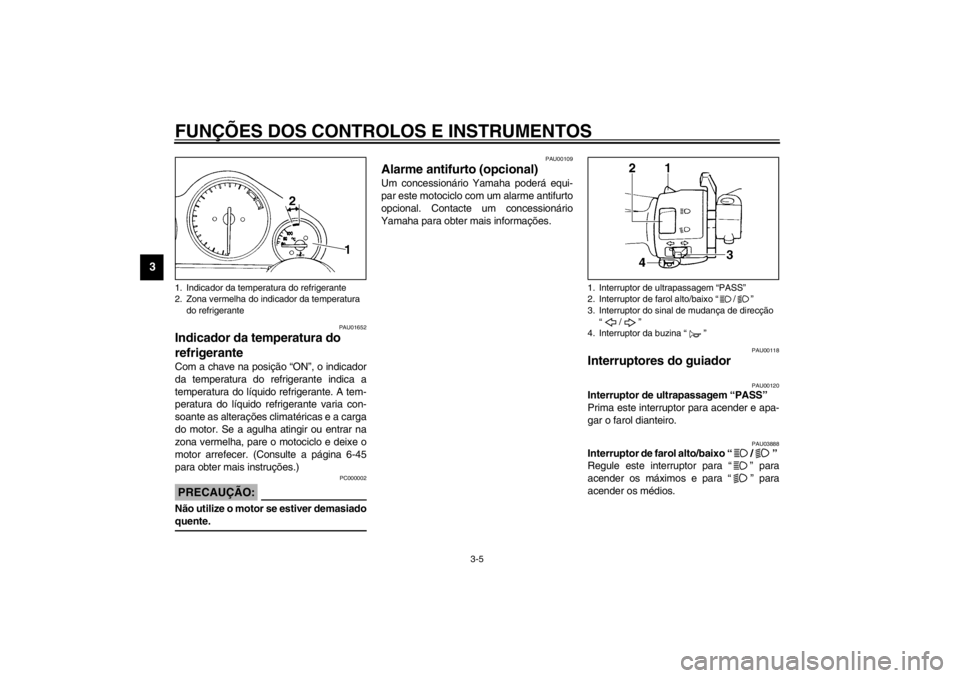

1. Taquímetro
2. Zona vermelha do taquímetro
Rpm
especificadas
Circuito em avaria
3.000 rpm
Sensor da posição do
acelerador
8.000 rpm
Luz de advertência do nível
de combustível
0 rpm
por 3 se-
gundos
rpm especifica-
das para o cir-
cuito em avaria
por 2,5 segun-
dos (veja tabela
abaixo)
rpm do motor
de corrente
por 3 segun-
dos
P_4tv.book Page 4 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU01652
Indicador da temperatura do
refrigerante Com a chave na posição “ON”, o indicador
da temperatura do refrigerante indica a
temperatura do líquido refrigerante. A tem-
peratura do líquido refrigerante varia con-
soante as alterações climatéricas e a carga
do motor. Se a agulha atingir ou entrar na
zona vermelha, pare o motociclo e deixe o
motor arrefecer. (Consulte a página 6-45
para obter mais instruções.)
PC000002
PRECAUÇÃO:_ Não utilize o motor se estiver demasiado
quente. _
PAU00109
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este motociclo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU00118
Interruptores do guiador
PAU00120
Interruptor de ultrapassagem “PASS”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU03888
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
1. Indicador da temperatura do refrigerante
2. Zona vermelha do indicador da temperatura
do refrigerante
1. Interruptor de ultrapassagem “PASS”
2. Interruptor de farol alto/baixo “/”
3. Interruptor do sinal de mudança de direcção
“/”
4. Interruptor da buzina “”
P_4tv.book Page 5 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU03889
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de di-
recção para a esquerda, empurre este in-
terruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU00129
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU03890
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar
o motor em caso de emergência, tal como
quando o motociclo se vira ou o cabo do
acelerador fica preso.
PAU03898
Interruptor das luzes “//”
Coloque este interruptor em “” para
ligar os mínimos, a iluminação do contador
e o farolim traseiro. Coloque o interruptor
em “” para ligar também o farol diantei-
ro. Coloque o interruptor em “” para des-
ligar todas as luzes.
PAU00143
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PC000005
PRECAUÇÃO:_ Consulte a página 5-1 para obter instru-
ções relativas ao arranque antes de co-
locar o motor em funcionamento. _
1. Interruptor de paragem do motor “/”
2. Interruptor das luzes “//”
3. Interruptor de arranque “”
P_4tv.book Page 6 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU00152
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19 para obter uma
explicação sobre o sistema de corte do cir-
cuito de ignição.)
PAU00157
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
PAU00161
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição. Para ajus-
tar a distância entre a alavanca do travão e
o punho do guiador, rode o disco ajustador
enquanto segura a alavanca afastada do
punho do guiador. Certifique-se de que o
ponto de afinação adequado no disco ajus-
tador está alinhado com a marca de seta
existente na alavanca do travão.

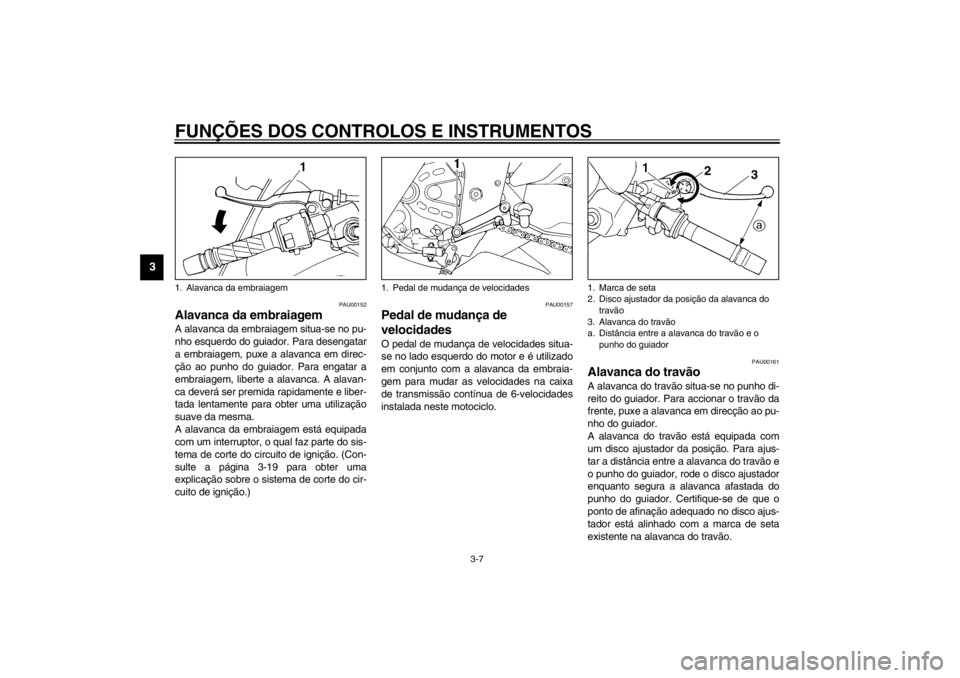

1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1. Marca de seta
2. Disco ajustador da posição da alavanca do
travão
3. Alavanca do travão
a. Distância entre a alavanca do travão e o
punho do guiador
P_4tv.book Page 7 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU00162
Pedal do travão O pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão trasei-
ro, pressione o pedal do travão.
PAU02935
Tampa do depósito de
combustível Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA:_ A tampa do depósito de combustível não
poderá ser fechada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PWA00025
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada antes de conduzir o motociclo. _
1. Pedal do travão
1. Cobertura da fechadura da tampa do depósito
de combustível
2. Desbloqueie.
P_4tv.book Page 8 Tuesday, October 9, 2001 4:35 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU03753
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado.
PW000130
AV I S O
_

Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-
tor quente.
_
PAU00186
PRECAUÇÃO:_

Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.


Apenas para a Alemanha: Sempre
que for necessária uma subsitui-
ção, utilize uma tampa do depósito
de combustível com o mesmo de-
sign especial que a original.
_
PAU04255PCA00104
PRECAUÇÃO:_ Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc. _O motor da sua Yamaha foi concebido para
funcionar com gasolina normal sem chum-
bo com um índice de octano obtido pelo
método “research” de 91 ou superior. Se o
motor grilar (ou bater), utilize gasolina de
uma marca diferente ou gasolina sem
chumbo com um índice de octano superior.
A utilização de gasolina sem chumbo irá
prolongar o tempo de duração das velas e
reduzir os custos de manutenção.
1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA NORMAL SEM
CHUMBO
Capacidade do depósito de
combustível:
Quantidade total:
19 L
Quantidade de reserva:
3,1 L
P_4tv.book Page 9 Tuesday, October 9, 2001 4:35 PM
