2002 YAMAHA YZF600 Betriebsanleitungen (in German)

Technische Daten
8-4
8
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 130 mm
Hinten 120 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 18,5 A bei 5.000 U/min
Batterie
Typ YTX12-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
ScheinwerferHalogenlampeLampen (Bezeichnung ×
×× × Anzahl)
Scheinwerfer 12 V, 60/55 W × 1
Rücklicht/Bremslicht 12 V, 5/21 W × 1
Blinker 12 V, 21 W × 4
Standlicht vorn 12 V, 4 W × 1
Instrumentenbeleuchtung 12 V; 1,7 W × 4
Leerlauf-Kontrolleuchte 12 V; 3,4 W × 1
Fernlicht-Kontrollleuchte 12 V; 3,4 W × 1
Ölstand-Warnleuchte 12 V; 3,4 W × 1
Blinker-Kontrolleuchte 12 V; 3,4 W × 1
Reserve-Warnleuchte 12 V; 3,4 W × 1
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 7,5 A
Zündungssicherung 7,5 A
U4TVG6.book Page 4 Tuesday, October 15, 2002 2:09 PM

Technische Daten
8-5
8
GAU03941
Umrechnungstabelle CS-03GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw.
SI-Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in
Größen des englischen Zoll-Maßsystems die neben-
stehende Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kg
m·kg
cm·kg
cm·kg
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kg/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
U4TVG6.book Page 5 Tuesday, October 15, 2002 2:09 PM

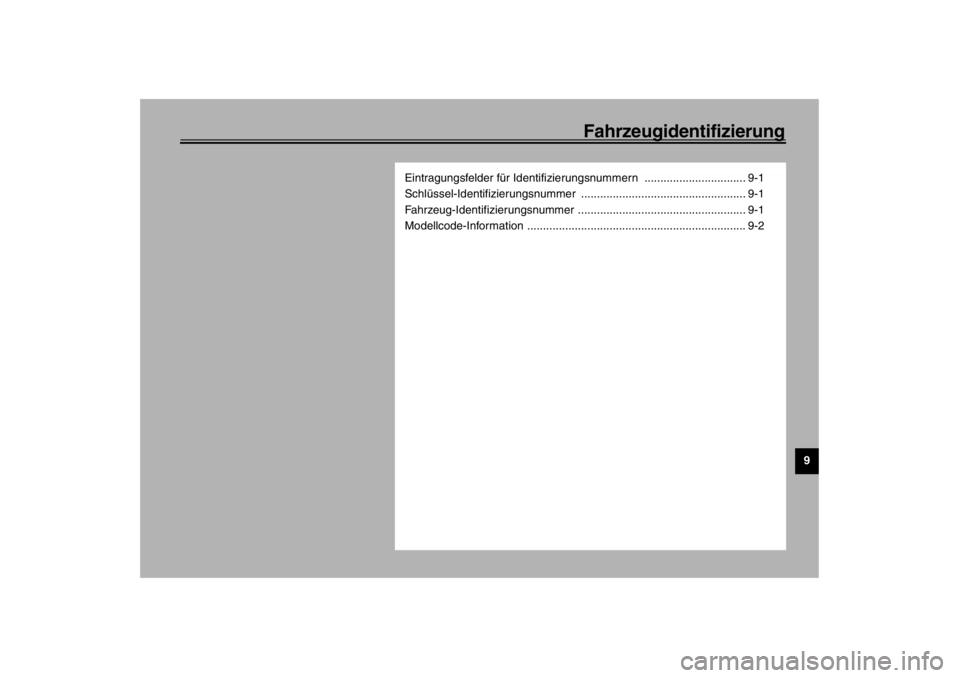

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
der Sitzbank angebracht; siehe dazu
Seite 3-11. Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
U4TVG6.book Page 2 Tuesday, October 15, 2002 2:09 PM

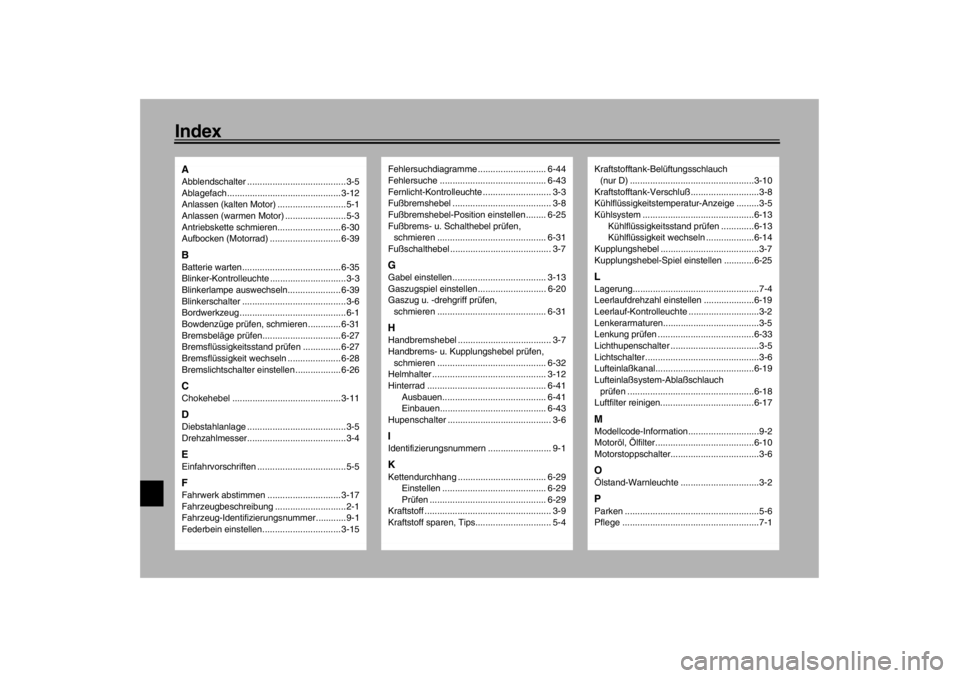

IndexAAbblendschalter .......................................3-5
Ablagefach............................................. 3-12
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-3
Antriebskette schmieren......................... 6-30
Aufbocken (Motorrad) ............................ 6-39BBatterie warten....................................... 6-35
Blinker-Kontrolleuchte ..............................3-3
Blinkerlampe auswechseln..................... 6-39
Blinkerschalter .........................................3-6
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-31
Bremsbeläge prüfen............................... 6-27
Bremsflüssigkeitsstand prüfen ............... 6-27
Bremsflüssigkeit wechseln ..................... 6-28
Bremslichtschalter einstellen .................. 6-26CChokehebel ........................................... 3-11DDiebstahlanlage .......................................3-5
Drehzahlmesser.......................................3-4EEinfahrvorschriften ...................................5-5FFahrwerk abstimmen ............................. 3-17
Fahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-15
Fehlersuchdiagramme ........................... 6-44
Fehlersuche .......................................... 6-43
Fernlicht-Kontrolleuchte ........................... 3-3
Fußbremshebel ....................................... 3-8
Fußbremshebel-Position einstellen ........ 6-25
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-31
Fußschalthebel ........................................ 3-7GGabel einstellen..................................... 3-13
Gaszugspiel einstellen........................... 6-20
Gaszug u. -drehgriff prüfen,
schmieren ........................................... 6-31HHandbremshebel ..................................... 3-7
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-32
Helmhalter ............................................. 3-12
Hinterrad ............................................... 6-41
Ausbauen......................................... 6-41
Einbauen.......................................... 6-43
Hupenschalter ......................................... 3-6IIdentifizierungsnummern ......................... 9-1KKettendurchhang ................................... 6-29
Einstellen ......................................... 6-29
Prüfen .............................................. 6-29
Kraftstoff .................................................. 3-9
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Belüftungsschlauch
(nur D) .................................................3-10
Kraftstofftank-Verschluß...........................3-8
Kühlflüssigkeitstemperatur-Anzeige .........3-5
Kühlsystem ............................................6-13
Kühlflüssigkeitsstand prüfen .............6-13
Kühlflüssigkeit wechseln ...................6-14
Kupplungshebel .......................................3-7
Kupplungshebel-Spiel einstellen ............6-25LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-19
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-5
Lenkung prüfen ......................................6-33
Lichthupenschalter ...................................3-5
Lichtschalter .............................................3-6
Lufteinlaßkanal.......................................6-19
Lufteinlaßsystem-Ablaßschlauch
prüfen ..................................................6-18
Luftfilter reinigen.....................................6-17MModellcode-Information............................9-2
Motoröl, Ölfilter.......................................6-10
Motorstoppschalter...................................3-6OÖlstand-Warnleuchte ...............................3-2PParken .....................................................5-6
Pflege ......................................................7-1
U4TVG6.book Page 1 Tuesday, October 15, 2002 2:09 PM

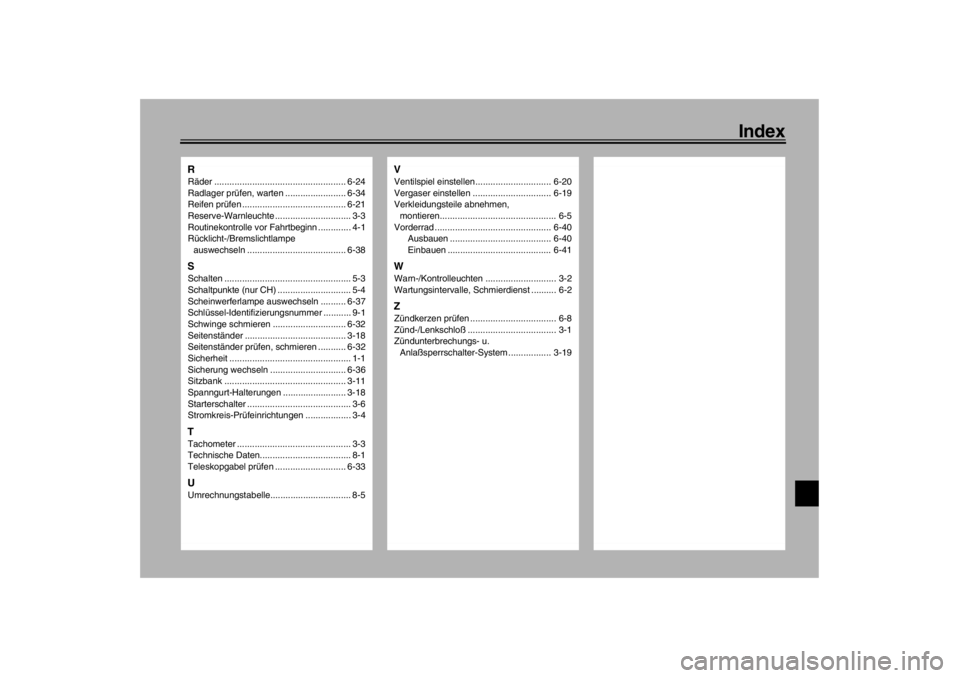

Index
RRäder .................................................... 6-24
Radlager prüfen, warten ........................ 6-34
Reifen prüfen ......................................... 6-21
Reserve-Warnleuchte .............................. 3-3
Routinekontrolle vor Fahrtbeginn ............. 4-1
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-38SSchalten .................................................. 5-3
Schaltpunkte (nur CH) ............................. 5-4
Scheinwerferlampe auswechseln .......... 6-37
Schlüssel-Identifizierungsnummer ........... 9-1
Schwinge schmieren ............................. 6-32
Seitenständer ........................................ 3-18
Seitenständer prüfen, schmieren ........... 6-32
Sicherheit ................................................ 1-1
Sicherung wechseln .............................. 6-36
Sitzbank ................................................ 3-11
Spanngurt-Halterungen ......................... 3-18
Starterschalter ......................................... 3-6
Stromkreis-Prüfeinrichtungen .................. 3-4TTachometer ............................................. 3-3
Technische Daten.................................... 8-1
Teleskopgabel prüfen ............................ 6-33UUmrechnungstabelle................................ 8-5
VVentilspiel einstellen.............................. 6-20
Vergaser einstellen ............................... 6-19
Verkleidungsteile abnehmen,
montieren.............................................. 6-5
Vorderrad .............................................. 6-40
Ausbauen ........................................ 6-40
Einbauen ......................................... 6-41WWarn-/Kontrolleuchten ............................ 3-2
Wartungsintervalle, Schmierdienst .......... 6-2ZZündkerzen prüfen .................................. 6-8
Zünd-/Lenkschloß................................... 3-1
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................. 3-19
U4TVG6.book Page 2 Tuesday, October 15, 2002 2:09 PM
