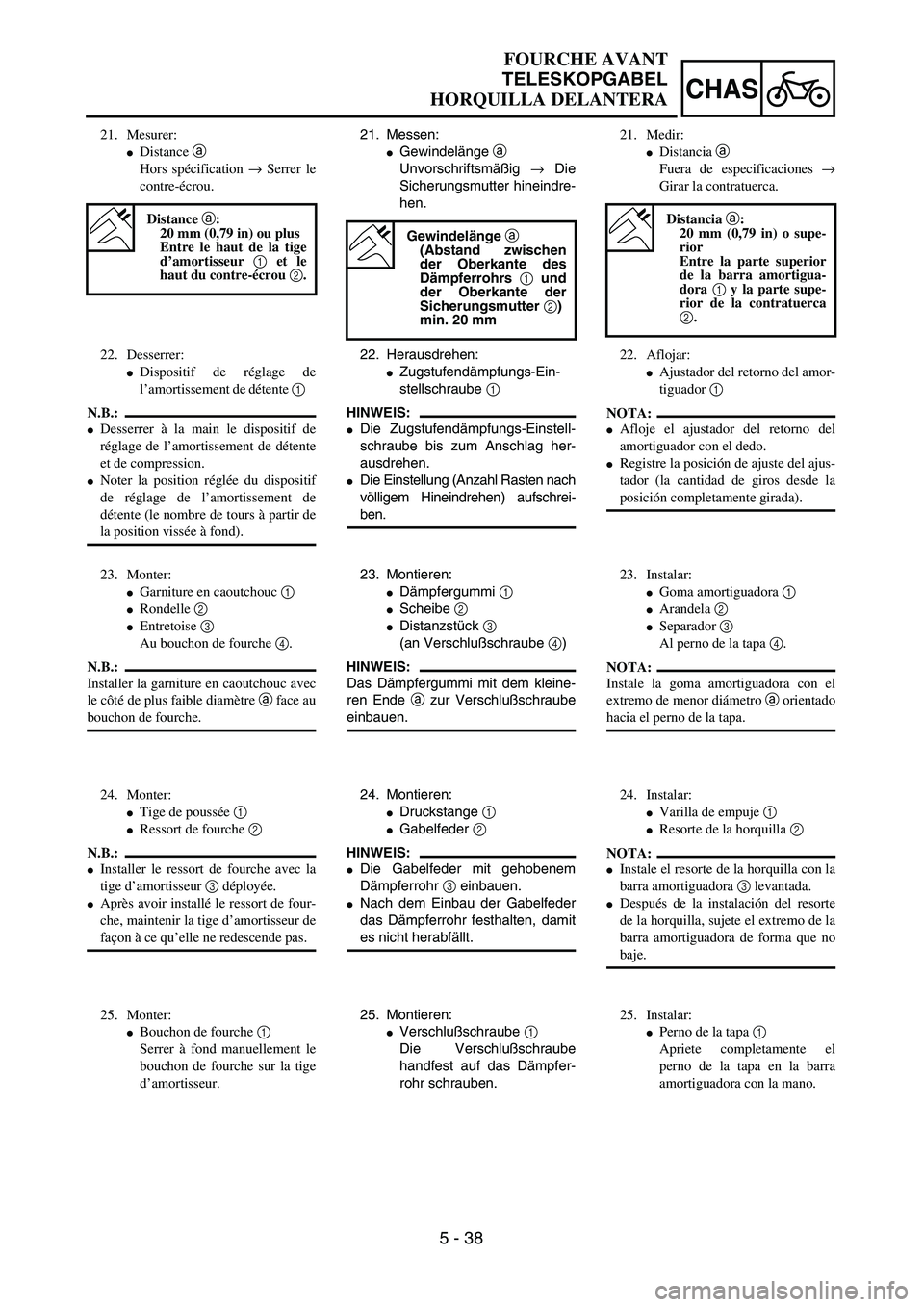

2002 YAMAHA WR 426F ESP

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
21. Messen:
Gewindelänge a
Unvorschriftsmäßig → Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a
(Abstand zwischen
der Oberkante des
Dämpferrohrs 1 und
der Oberkante der
Sicherungsmutter 2)
min. 20 mm
22. Herausdrehen:
Zugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
Die Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
Die Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
Dämpfergummi 1
Scheibe 2
Distanzstück 3
(an Verschlußschraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Verschlußschraube
einbauen.
24. Montieren:
Druckstange 1
Gabelfeder 2
HINWEIS:
Die Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
Nach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
Verschlußschraube 1
Die Verschlußschraube
handfest auf das Dämpfer-
rohr schrauben. 21. Mesurer:
Distance a
Hors spécification → Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de
l’amortissement de détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement de détente
et de compression.
Noter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Garniture en caoutchouc 1
Rondelle 2
Entretoise 3
Au bouchon de fourche 4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de fourche.
24. Monter:
Tige de poussée 1
Ressort de fourche 2
N.B.:
Installer le ressort de fourche avec la
tige d’amortisseur 3 déployée.
Après avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
Bouchon de fourche 1
Serrer à fond manuellement le
bouchon de fourche sur la tige
d’amortisseur.21. Medir:
Distancia a
Fuera de especificaciones →
Girar la contratuerca.
Distancia a:
20 mm (0,79 in) o supe-
rior
Entre la parte superior
de la barra amortigua-
dora 1 y la parte supe-
rior de la contratuerca
2.
22. Aflojar:
Ajustador del retorno del amor-
tiguador 1
NOTA:
Afloje el ajustador del retorno del
amortiguador con el dedo.
Registre la posición de ajuste del ajus-
tador (la cantidad de giros desde la
posición completamente girada).
23. Instalar:
Goma amortiguadora 1
Arandela 2
Separador 3
Al perno de la tapa 4.
NOTA:
Instale la goma amortiguadora con el
extremo de menor diámetro a orientado
hacia el perno de la tapa.
24. Instalar:
Varilla de empuje 1
Resorte de la horquilla 2
NOTA:
Instale el resorte de la horquilla con la
barra amortiguadora 3 levantada.
Después de la instalación del resorte
de la horquilla, sujete el extremo de la
barra amortiguadora de forma que no
baje.
25. Instalar:
Perno de la tapa 1
Apriete completamente el
perno de la tapa en la barra
amortiguadora con la mano.

5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
26. Festziehen:
Verschlußschraube 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegen-
halten und die Verschlußschraube
vorschriftsmäßig festziehen.
T R..29 Nm (2,9 m · kg)
27. Montieren:
Verschlußschraube 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
28. Montieren:
Protektor-Führung 1
Einbau
1. Montieren:
Teleskopgabel 1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch festzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Verschlußschraube 1
3. Einstellen:
Position a der oberen Ga-
belbrücke
Standard-Position a
der oberen Gabel-
brücke
0 mm
T R..30 Nm (3,0 m · kg)
26. Serrer:
Bouchon de fourche (contre-
écrou) 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort 4.
Maintenir le contre-écrou 5 et serrer
le bouchon de fourche au couple de
serrage spécifié.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Monter:
Bouchon de fourche 1
Sur le tube externe.
N.B.:
Serrer le bouchon de fourche de quel-
ques tours.
28. Monter:
Guide de protection 1
Montage
1. Monter:
Fourche avant 1
N.B.:
Serrer provisoirement le boulon de
bridage (té de fourche inférieur).
Ne pas encore serrer le boulon de bri-
dage (té de fourche supérieur).
2. Serrer:
Bouchon de fourche 1
3. Régler:
Sommet de fourche avant a
Sommet de fourche avant
(standard) a:
0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Apretar:
Perno de la tapa (contratuerca)
1
NOTA:
Mientras comprime el resorte de la
horquilla, coloque las llaves inglesas
delgadas 2 entre el separador 3 y la
guía del resorte 4.
Sujete la contratuerca 5 y apriete el
perno de la tapa con la torsión especi-
ficada.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
27. Instalar:
Perno de la tapa 1
Al tubo externo.
NOTA:
Apriete temporalmente el perno de la
tapa.
28. Instalar:
Guía del protector 1
Instalación
1. Instalar:
Horquilla delantera 1
NOTA:
Apriete temporalmente los pernos de
fijación (ménsula inferior).
No apriete todavía los pernos de fija-
ción (tija superior del manillar).
2. Apretar:
Perno de la tapa 1
3. Ajustar:
Extremo superior de la horqui-
lla delantera a
Extremo superior de la
horquilla delantera (están-
dar) a:
Cero mm (Cero in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5 - 40
CHAS

FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
4. Festziehen:

Klemmschraube (obere Ga-
belbrücke)
1


Klemmschraube (untere Ga-
belbrükke)
2

ACHTUNG:

Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:

Bremsschlauch-Halterung
1

Bremssattel
2


Schraube (Bremssattel)
3

HINWEIS:

Den Ausschnitt
a
in der Brems-
schlauch-Halterung auf die Nase
b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)

6. Montieren:

Bremsschlauch-Halterung
1


Schrauben (Halterung)
2


Protektor
3


Schrauben (Protektor)
4

HINWEIS:

Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
5
am Gabelbein-Vorsprung
a
vor-
bei und durch die Nut
b
führen, so
daß dieser die Achsmutter nicht be-
rührt.
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)

7. Einstellen:

Zugstufendämpfung
HINWEIS:

Den Einstellmechanismus
1
bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen.
4. Serrer:

Boulon de bridage (té de four-
che supérieur)
1

Boulon de bridage (té de fourche
inférieur)
2

ATTENTION:

Serrer le té de fourche inférieur au
couple spécifié. Si la fourche est serrée
trop fort, cela peut entraîner son mau-
vais fonctionnement.
5. Monter:

Support de tuyau de frein
1


Etrier
2


Boulon (étrier)
3

N.B.:

Aligner l’encoche du support de tuyau
de frein
a
sur la saillie
b
de la fourche
avant et fixer le tuyau de frein.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)

6. Monter:

Support de tuyau de frein
1


Boulon (support de tuyau de
frein)
2


Protecteur
3


Boulon (protection)
4

N.B.:

Lors de l’installation du support de tuyau
de frein, faire passer le tuyau de frein
5
à l’avant du bossage d’essieu
a
, puis
l’insérer dans la cannelure de tuyau
b
afin que le tuyau de frein ne touche pas
l’écrou (axe de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

7. Régler:

Force d’amortissement de
détente
N.B.:

Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1
puis régler à la position de réglage
d’origine.4. Apretar:

Perno de fijación (tija superior
del manillar)
1


Perno de fijación (ménsula
inferior)
2

PRECAUCION:

Apriete la ménsula inferior hasta
obtener la torsión especificada. Si la
torsión es excesiva, podría causar un
funcionamiento defectuoso de la hor-
quilla delantera.
5. Instalar:

Cubierta del tubo de frenos
1


Caliper
2


Perno (caliper)
3
NOTA:
Encaje el corte de la cubierta del tubo de
frenos a sobre la parte saliente b de la
horquilla delantera y la abrazadera del
tubo del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Instalar:
Cubierta del tubo de frenos 1
Perno (cubierta del tubo de fre-
nos) 2
Protector 3
Perno (protector) 4
NOTA:
Cuando instale la cubierta del tubo de
frenos, pase el tubo del freno 5 por
delante del buje del eje a y, después,
colóquelo dentro de la ranura del tubo b
de forma que el tubo del freno no entre
en contacto con la tuerca (eje de la
rueda).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Ajustar:
Tensión de retorno del amorti-
guador
NOTA:
Gire hacia adentro el ajustador del amor-
tiguador 1 apretándolo a mano y des-
pués gírelo hacia afuera hasta su
posición de ajuste original.

5 - 42
CHAS
AUSBAU
Hauptbremszylinder
1. Demontieren:
Hauptbremszylinder-Halte-
rung 1
Hauptbremszylinder 2
ACHTUNG:
Den Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.
Den Behälterdeckel waagrecht
halten, damit keine Luft ein-
dringt.
Lenkergriffe
1. Demontieren:
Lenkergriffe 1
HINWEIS:
Die Lenkergriffe mit Druckluft lok-
kern, dann abziehen.
PRÜFUNG
Lenker
1. Kontrollieren:
Lenker 1
Verbiegung/Rißbildung/
Beschädigung → Erneuern.
WARNUNG
Niemals versuchen, einen verbo-
genen Lenker zu richten, da da-
durch seine Stabilität verloren
geht.
ZUSAMMENBAU UND MONTAGE
Lenker
1. Montieren:
Lenker 1
Lenkerhalterung 2
Schraube (Lenkerhalterung)
3
HINWEIS:
Der obere Lenkerhalterung mit
nach vorne weisender Stanzmar-
kierung a einbauen.
Zuerst die vorderen, dann die hin-
teren Lenkerhalterungs-Schrauben
festziehen.
T R..28 Nm (2,8 m · kg)
GUIDON
LENKER
MANILLAR
POINTS DE DEPOSE
Maître-cylindre
1. Déposer:
Demi-palier de fixation de maî-
tre-cylindre 1
Maître-cylindre 2
ATTENTION:
Ne pas laisser pendre le maître-
cylindre sur le tuyau de frein.
Maintenir le côté du capuchon de
maître-cylindre à l’horizontale pour
empêcher toute pénétration d’air.
Poignée
1. Déposer:
Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:
Guidon 1
Déformée/craquelures/endom-
magement → Changer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.
REMONTAGE ET MONTAGE
Guidon
1. Monter:
Guidon 1
Support de guidon 2
Boulon (support de guidon) 3
N.B.:
Le support supérieur de guidon doit
être monté avec son poinçon a à
l’avant.
Serrer d’abord les boulons du côté
avant du support de guidon puis serrer
les boulons du côté arrière.
T R..28 Nm (2,8 m · kg, 20 ft · lb)
PUNTOS DE EXTRACCIÓN
Cilindro principal
1. Extraer:
Ménsula del cilindro principal
1
Cilindro principal 2
PRECAUCION:
No permita que el cilindro principal
cuelgue del tubo del freno.
Mantenga el lado de la tapa del
cilindro principal horizontal para
evitar que entre aire.
Empuñadura
1. Extraer:
Empuñadura 1
NOTA:
Sople aire entre el manillar o la guía del
tubo y la empuñadura. Después, extraiga
la empuñadura que ha quedado floja.
INSPECCIÓN
Manillar
1. Inspeccionar:
Manillar 1
Deformaciones/grietas/daños
→ Reemplazar.
ADVERTENCIA
No intente enderezar un manillar
doblado ya que podría debilitarlo peli-
grosamente.
MONTAJE E INSTALACIÓN
Manillar
1. Instalar:
Manillar 1
Soporte del manillar 2
Perno (soporte del manillar) 3
NOTA:
El soporte del manillar superior debe
instalarse con la marca de perforación
a hacia adelante.
Apriete en primer lugar los pernos de
la parte delantera del soporte del
manillar y después los pernos de la
parte trasera.
T R..28 Nm (2,8 m · kg, 20 ft · lb)

5 - 44
CHAS
GUIDON
LENKER
MANILLAR

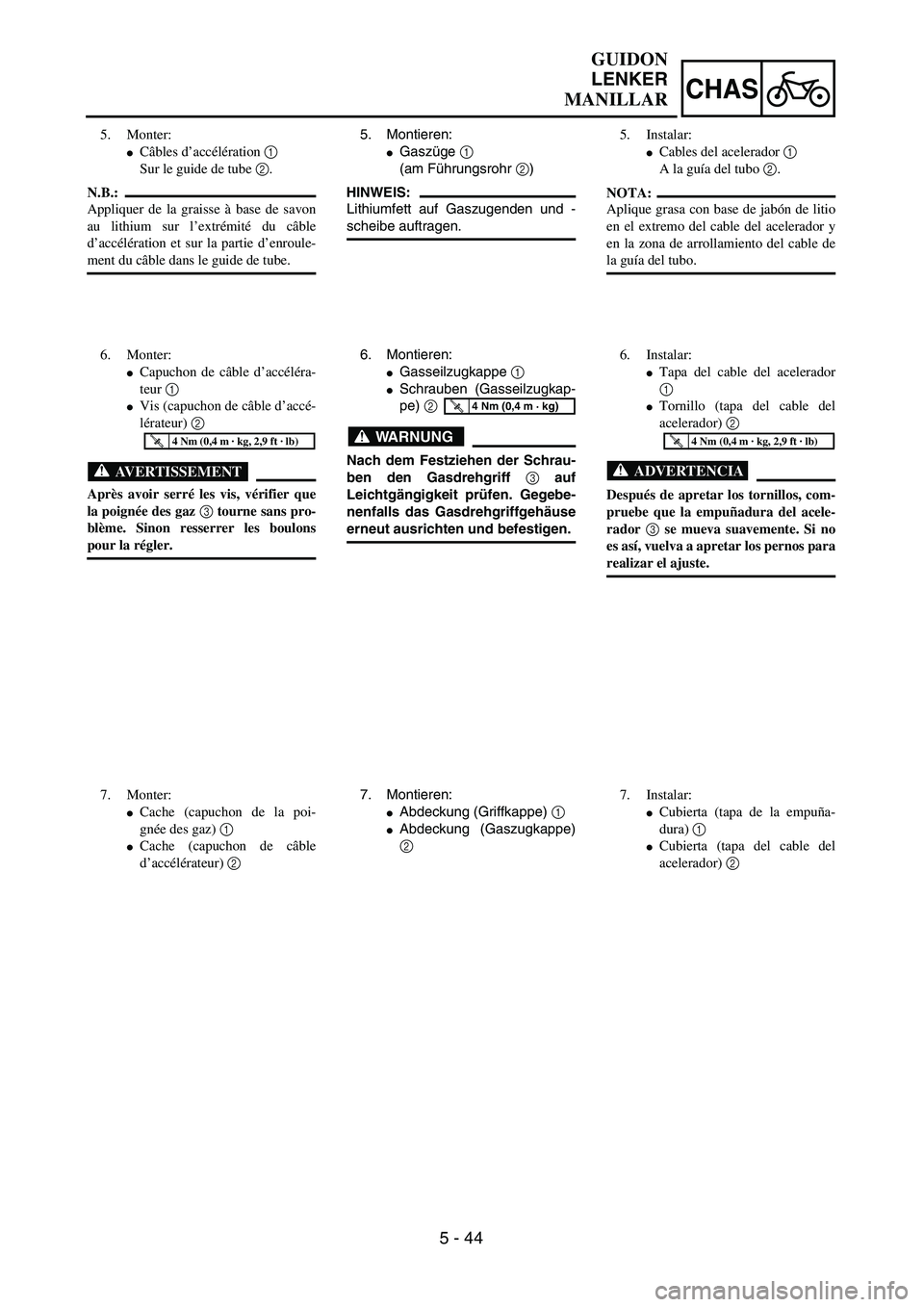

5. Montieren:
Gaszüge 1
(am Führungsrohr 2)
HINWEIS:
Lithiumfett auf Gaszugenden und -
scheibe auftragen.
6. Montieren:
Gasseilzugkappe 1
Schrauben (Gasseilzugkap-
pe) 2
WARNUNG
Nach dem Festziehen der Schrau-
ben den Gasdrehgriff 3 auf
Leichtgängigkeit prüfen. Gegebe-
nenfalls das Gasdrehgriffgehäuse
erneut ausrichten und befestigen.
T R..4 Nm (0,4 m · kg)
7. Montieren:
Abdeckung (Griffkappe) 1
Abdeckung (Gaszugkappe)
2 5. Monter:
Câbles d’accélération 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’extrémité du câble
d’accélération et sur la partie d’enroule-
ment du câble dans le guide de tube.
6. Monter:
Capuchon de câble d’accéléra-
teur 1
Vis (capuchon de câble d’accé-
lérateur) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Monter:
Cache (capuchon de la poi-
gnée des gaz) 1
Cache (capuchon de câble
d’accélérateur) 2 5. Instalar:
Cables del acelerador 1
A la guía del tubo 2.
NOTA:
Aplique grasa con base de jabón de litio
en el extremo del cable del acelerador y
en la zona de arrollamiento del cable de
la guía del tubo.
6. Instalar:
Tapa del cable del acelerador
1
Tornillo (tapa del cable del
acelerador) 2
ADVERTENCIA
Después de apretar los tornillos, com-
pruebe que la empuñadura del acele-
rador 3 se mueva suavemente. Si no
es así, vuelva a apretar los pernos para
realizar el ajuste.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
7. Instalar:
Cubierta (tapa de la empuña-
dura) 1
Cubierta (tapa del cable del
acelerador) 2

5 - 45
CHAS
GUIDON
LENKER
MANILLAR
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halte-
rung 2
Schraube (Hauptbremszy-
linder-Halterung) 3
HINWEIS:
Die Halterung mit nach oben ge-
richteter Pfeilmarkierung a ein-
bauen.
Zuerst die oberen, dann die unte-
ren Halterungsschrauben festzie-
hen.
9. Einbauen:
Lichtschalter 1
T R..9 Nm (0,9 m · kg)
T R..2 Nm (0,2 m · kg)
10. Montieren:
Motorstoppschalter “ENGI-
NE STOP” 1
Kupplungshebel-Halterung
2
Schraube (Halterung) 3
Dekompressionshebel-Hal-
terung 4
Schraube (Dekompressi-
onshebel-Halterung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshe-
bel-Halterung, Dekompressionshe-
bel-Halterung und Kabelbinder
gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
11. Montieren:
Kupplungszug 1
Dekompressionszug 2
HINWEIS:
Lithiumfett auf das Kupplungszug-
Ende auftragen. 8. Monter:
Maître-cylindre 1
Demi-palier de fixation de maî-
tre-cylindre 2
Boulon (demi-palier de fixation)
3
N.B.:
Reposer la support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord le boulon sur le côté
supérieur du demi-palier de fixation de
maître-cylindre, puis serrer le boulon
sur le côté inférieur.
9. Posér:
L’interrupteur lumières 1
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
10. Monter:
Bouton d’arrêt du moteur
“ENGINE STOP” 1
Support de levier d’embrayage
2
Boulon (support de levier
d’embrayage) 3
Support du levier de décom-
presseur
4
Boulon (support du levier de
décompresseur) 5

Bride 6
N.B.:
Le bouton d’arrêt du moteur
“ENGINE STOP”, le support de levier
d’embrayage, le support du levier de
décompression et l’attache en plasti-
que doivent être installés en respectant
les dimensions indiquées.
Faire passer le fil de bouton d’arrêt du
moteur “ENGINE STOP” au centre du
support d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Monter:
Câble d’embrayage 1
Câble de décompression 2
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’extrémité du câble
d’embrayage.8. Instalar:
Cilindro principal 1
Ménsula del cilindro principal
2
Perno (ménsula del cilindro
principal) 3
NOTA:
Instale la ménsula de form a que la
flecha esté hacia arriba.
Apriete en primer lugar el perno de la
parte superior de la ménsula del cilin-
dro principal y después apriete el
perno de la parte inferior.
9. Instalar:
Interruptor de las luces 1
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
10. Instalar:
Botón de parada del motor
“ENGINE STOP” 1
Soporte de la palanca del
embrague 2
Perno (soporte de la palanca
del embrague) 3
Soporte de la palanca del des-
compresor 4
Perno (soporte de la palanca
del descompresor) 5
Abrazadera 6
NOTA:
El botón de parada del motor
“ENGINE STOP”, el soporte de la
palanca del embrague, el soporte de la
palanca de descompresión y la abraza-
dera deben instalarse de acuerdo con
las dimensiones que aparecen.
Pase el cable del botón de parada del
motor “ENGINE STOP” por el medio
del soporte del embrague.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
11. Instalar:
Cable del embrague 1
Cable de descompresión 2
NOTA:
Aplique grasa con base de jabón de litio
en el extremo del cable del embrague.

5 - 46
CHAS
12. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG
EINSTELLEN” im KAPITEL 3.
Dekompressionszugspiel
am Hebeldrehpunkt
Siehe unter “EINSTELLUNG
DES DEKOMPRESSIONS-
HEBELS” im KAPITEL 3.
13. Den Dekompressionsseilzug
1 und den Kupplungsseilzug
2 mit einer Klammer 3 befe-
stigen.
14. Das Kraftstofftank-
Entlüftungsschlauch-Ende 1
durch die Bohrung im Num-
mernschild führen. 12. Régler:
Jeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” du CHAPI-
TRE 3.
Jeu au levier de décompression
Se reporter à la section
“REGLAGE DU LEVIER DE
DECOMPRESSION” du
CHAPITRE 3.
13. Attacher le câble de décompres-
sion 1 et le câble d’embrayage
2 à l’aide d’une bride 3.
14. Introduire l’extrémité du conduit
d’aération de carburant 1 dans
les trous de la plaque de numéro.12. Ajustar:
Juego libre d e la palanca del
embrague
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
Juego libre de la palanca de
descompresión
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
13. Fissare il cavo di decompressione
1 ed il cavo della frizione 2 con
una fascetta 3.
14. Inserte el extremo del tubo respi-
radero del combustible 1 en el
orificio del eje de dirección.
GUIDON
LENKER
MANILLAR

5 - 47
CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken
Scheinwerfer
Lenker
Kabelführung
Vorderrad-AbdeckungSiehe unter “LENKER”.
1 Tageskilometerzähler 1
2 Lenkkopfmutter 1
3 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
4 Obere Gabelbrücke 1
5 Ringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
6 Untere Gabelbrücke 1
7 Lagerschutzkappe 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
12
DIRECTION
LENKKOPF
DIRECCIÓN
DIRECTION
Organisation de la dépose:1 Dépose du té de fourche inférieur2 Dépose du roulement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA DIRECTION
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Phare
Guidon
Guide de câble
Garde-boue avantSe reporter à la section “GUIDON”.
1 Compteur de vitesse 1
2 Ecrou de colonne de direction 1
3 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
4 Etrier supérieur 1
5 Ecrou annulaire 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
6 Etrier inférieur 1
7 Couvercle de cage à billes 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
12
DIRECCIÓN
Alcance de la extracción:1 Extracción de la ménsula inferior2 Extracción del cojinete
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA DIRECCIÓN
Preparación para la extracción Sujete el vehículo colocando una base apro-
piada debajo del motor.
Faro delantero
Manillar
Guía del cable
Guardapolvos delanteroConsulte el apartado “MANILLAR”.
1 Medidor de trayecto 1
2 Tuerca del eje de la dirección1
3 Horquilla delantera 2 Consulte el apartado “HORQUILLA DELANTERA”.
4 Tija superior del manillar 1
5 Tuerca anular 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
6Ménsula inferior 1
7 Cubierta de la guía de bolas 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
12
