2002 YAMAHA WR 426F ESP

ENG
4 - 75
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE
PRÜFUNG
Ôlpumpe
1. Kontrollieren:
Ölpumpen-Antriebsrad
Ölpumpen-Abtriebsrad
Rotorgehäuse
Ölpumpen-Gehäusedeckel
Rißbildung/Beschädigung
→ Erneuern.
2. Messen:
Radialspiel a
(zwischen Innenrotor 1 und
Außenrotor 2)
Radialspiel b
(zwischen Außenrotor 2
und Rotorgehäuse 3)
Unvorschriftsmäßig →
Ölpumpe erneuern.
Radialspiel a
0,12 mm oder weniger
0,20 mm
Radialspiel b
0,09–0,17 mm
0,24 mm
Radialspiel c
0,03–0,10 mm
0,17 mm
3. Kontrollieren:
Schwergängigkeit → Schrit-
te 1 und 2 wiederholen oder
defekte Teile erneuern.
ZUSAMMENBAU UND MONTAGE
Ölpumpe
1. Montieren:
Ölpumpen-Antriebswelle 1
Beilagscheibe 2
Stift 3
Innenrotor 1 4
HINWEIS:
Motoröl auf die Ölpumpen-An-
triebswelle und den Innenrotor 1
auftragen.
Den Stift in die Nut im Innenrotor 1
einpassen. CONTROLE
Pompe à huile
1. Contrôler:
Pignon menant de pompe à
huile
Pignon mené de pompe à huile
Logement de rotor
Couvercle de pompe à huile
Craquelures/usure/endomma-
gement → Remplacer.
2. Mesurer:
Jeu en bout a
Entre rotors intérieur 1 et
extérieur 2.
Jeu latéral b
Entre le rotor extérieur 2 et le
logement de rotor 3.
Hors spécifications → Rempla-
cer la pompe à huile.
Jeu en bout a:
0,12 mm ou moins
(0,0047 in ou moins)
:
0,20 mm (0,008 in)
Jeu en bout b:
0,09 à 0,17 mm
(0,0035 à 0,0067 in)
:
0,24 mm (0,009 in)
Jeu latéral c:
0,03 à 0,10 mm
(0,0012 à 0,0039 in)
:
0,17 mm (0,007 in)
3. Contrôler:
Irrégularité → Répéter les éta-
pes 1 et 2 ou remplacer les piè-
ces défectueuses.
ASSEMBLAGE ET INSTALLATION
Pompe à huile
1. Installer:
Arbre de transmission de la
pompe à huile 1
Rondelle 2
Goupille 3
Rotor intérieur 1 4
N.B.:
Enduire l’arbre de transmission de la
pompe à huile et le rotor intérieur 1
d’huile de moteur.
Faire rentrer la goupille dans la rai-
nure du rotor intérieur 1.INSPECCIÓN
Bomba de aceite
1. Inspeccionar:
Engranaje de accionamiento de
la bomba de aceite
Engranaje impulsor de la
bomba de aceite
Carcasa del rotor
Cubierta de la bomba de aceite
Grietas/desgaste/daños →
Reemplazar.
2. Medir:
Holgura entre las puntas a
Entre el rotor interior 1 y el
rotor exterior 2.
Holgura lateral b
Entre el rotor exterior 2 y la
carcasa del rotor 3.
Fuera de especificaciones →
Reemplazar la bomba de
aceite.
Holgura entre las puntas a:
0,12 mm o menos
(0,0047 in o menos)
:
0,20 mm (0,008 in)
Holgura entre las puntas b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
:
0,24 mm (0,009 in)
Holgura lateral c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
:
0,17 mm (0,007 in)
3. Comprobar:
Poco suave → Repetir los
pasos 1 y 2 o reemplazar las
piezas defectuosas.
MONTAJE E INSTALACIÓN
Bomba de aceite
1. Instalar:
Eje de transmisión de la bomba
de aceite 1
Arandela 2
Bulón 3
Rotor interno 1 4
NOTA:
Aplique aceite de motor en el eje de
transmisión de la bomba de aceite y en
el rotor interno 1.
Coloque el bulón dentro de la ranura
en el rotor interno 1.

ENG
4 - 82
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
EJE DEL PEDAL Y EJE DE SELECCIÓN
4. Montieren:
Schraube (Schaltklinke) 1
T R..10 Nm (1,0 m · kg)
Schaltwelle
1. Montieren:
Rolle 1
Distanzhülse 2
Torsionsfeder 3
Schaltwelle 4
HINWEIS:
Motoröl auf die Schaltwellenrolle auf-
tragen.
Kickstarterwelle (komplett)
1. Montieren:
Kickstarterzahnrad 1
Unterlegscheibe 2
Sicherungsring 3
Klinkenrad 4
Feder 5
Unterlegscheibe 6
Sicherungsring 7
(au der kickstarterwelle 8)
HINWEIS:
Das Molybdändisulfidöl auf die In-
nenflächen von Kickstarterritzel
und Klinkenrad auftragen.
Die Stanzmarkierung a auf dem
Klinkenrad mit der Stanzmarkie-
rung b auf der Kickachse ausrich-
ten.
New
New
2. Montieren:
Torsionfeder 1
(an der Kickstarterwelle 2)
HINWEIS:
Darauf achten, daß das Ende a der
Torsionsfeder in die Bohrung b der
Kickstarterwelle eingreift. 4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Arbre de sélecteur
1. Monter:
Roulement 1
Collerette 2
Ressort de torsion 3
Arbre de sélecteur 4
N.B.:
Appliquer l’huile sur le roulement et
l’arbre de sélecteur.
Ensemble axe de démarreur au pied
1. Monter:
Pignon de démarreur au pied 1
Rondelle bombée 2
Circlip 3
Roue à cliquent 4
Ressort 5
Rondelle bombée 6
Circlip 7
Sur l’axe de démarreur au pied
8.
N.B.:
Appliquer de l’huile de bisulfure de
mobdylène sur les pourtours du
pignon de kick et du rochet.
Aligner le repère poinçonné a du
rochet sur le repère poinçonné b de
l’axe du pignon de kick.
New
New
2. Monter:
Ressort de torsion 1
Sur l’axe de démarreur au pied
2.
N.B.:
S’assurer que la butée a du ressort de
torsion correspond au trou b sur l’axe
de démarreur au pied.4. Instalar:
Perno (guía de selección) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje de selección
1. Instalar:
Rodillo 1
Casquillo 2
Resorte de torsión 3
Eje de selección 4
NOTA:
Aplique el aceite de motor en el rodillo y
el eje de selección.
Conjunto del eje del pedal
1. Instalar:
Engranaje del pedal 1
Arandela plana 2
Circlip 3
Rueda de trinquete 4
Resorte 5
Arandela plana 6
Circlip 7
Al eje pedal 8.
NOTA:
Aplicar el aceite de disulfuro de
molibdeno a las circunferencias inte-
riores del engranaje del pedal y rueda
de trinquete.
Alinear la marca perforada a de la
rueda de trinquete con la marca perfo-
rada b del eje del pedal.
New
New
2. Instalar:
Resorte de torsión 1
Al eje del pedal 2.
NOTA:
Asegúrese de que el tope a del resorte
de torsión encaje en el orificio b del eje
del pedal.

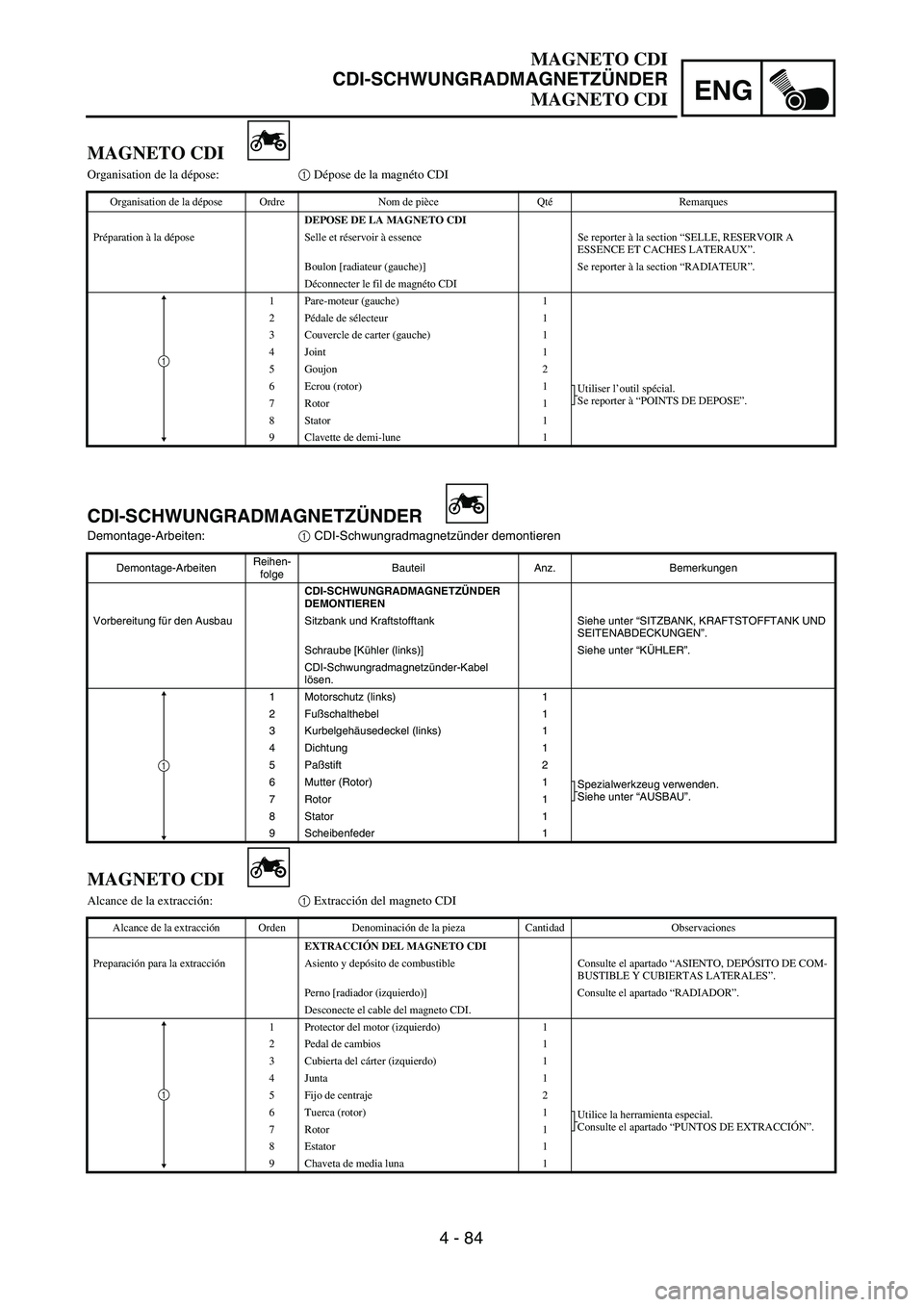

4 - 84
ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
Demontage-Arbeiten:1 CDI-Schwungradmagnetzünder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
CDI-SCHWUNGRADMAGNETZÜNDER
DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Schraube [Kühler (links)] Siehe unter “KÜHLER”.
CDI-Schwungradmagnetzünder-Kabel
lösen.
1 Motorschutz (links) 1
2Fußschalthebel 1
3 Kurbelgehäusedeckel (links) 1
4 Dichtung 1
5Paßstift 2
6 Mutter (Rotor) 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
7 Rotor 1
8 Stator 1
9 Scheibenfeder 1
1
MAGNETO CDI
Organisation de la dépose:1 Dépose de la magnéto CDI
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA MAGNETO CDI
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Boulon [radiateur (gauche)] Se reporter à la section “RADIATEUR”.
Déconnecter le fil de magnéto CDI
1 Pare-moteur (gauche) 1
2Pédale de sélecteur 1
3 Couvercle de carter (gauche) 1
4 Joint 1
5 Goujon 2
6 Ecrou (rotor) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
7 Rotor 1
8 Stator 1
9 Clavette de demi-lune 1
1
MAGNETO CDI
Alcance de la extracción:1 Extracción del magneto CDI
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MAGNETO CDI
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Perno [radiador (izquierdo)] Consulte el apartado “RADIADOR”.
Desconecte el cable del magneto CDI.
1 Protector del motor (izquierdo) 1
2 Pedal de cambios 1
3 Cubierta del cárter (izquierdo) 1
4 Junta 1
5 Fijo de centraje 2
6 Tuerca (rotor) 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
7 Rotor 1
8 Estator 1
9 Chaveta de media luna 1
1

ENG
4 - 87
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
4. Anschließen:
CDI-Schwungradmagnet-
zünder-Kabel
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
5. Montieren:
Dichtung [Kurbelgehäuse-
deckel (links)]
Kurbelgehäusedeckel (links)
1
Halterung (Zylinderkopf-
Entlüftungsschlauch) 2
Schraube [Kurbelgehäuse-
deckel (links)]
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
New
T R..10 Nm (1,0 m · kg)
6. Montieren:
Fußschalthebel 1
Schraube (Fußschalthebel)
HINWEIS:
Bei der Fußschalthebel-Montage auf
der Schaltwelle sicherstellen, daß
die Mitte der Fußschalthebel-Auflage
2 mm a oberhalb der Oberkante der
Fußraste liegt.
7. Montieren:
Motorschutz (links) 1
Halterung (zylinderkopf-Ent-
lüflungsschlauch) 2
Schraube [Motorschutz
(links)]
T R..23 Nm (2,3 m · kg)
4. Connecter:
Fil de magnéto CDI
Se référer au paragraphe “DIA-
GRAMME DE CHEMINE-
MENT DE CABLE” au
CHAPITRE 2.
5. Monter:
Joint [couvercle de carter (gau-
che)]
Couvercle de carter (gauche)
1
Support de flexible (reniflard
de culasse) 2
Boulon [couvercle de carter
(gauche)]
N.B.:
Serrer les boulons par étapes dans un
ordre entrecroisé.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Monter:
Pédale de sélecteur 1
Boulon (pédale de sélecteur)
N.B.:
En remontant la pédale de sélecteur sur
l’arbre de sélecteur, s’assurer de placer
le centre de la pédale de sélecteur 2 mm
a au-dessus du repose-pied.
7. Monter:
Pare-moteur (gauche) 1
Support de flexible (reniflard
de culasse) 2
Boulon [pare-moteur (gauche)]
T R..23 Nm (2,3 m · kg, 17 ft · lb)
4. Conectar:
Cable del magneto CDI
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.
5. Instalar:
Junta [cubierta del cárter
(izquierdo)]
Cubierta del cárter (izquierdo)
1
Soporte del tubo (tubo respira-
dero de la culata) 2
Perno [cubierta del cárter
(izquierdo)]
NOTA:
Apriete los pernos de forma progresiva y
entrecruzada.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Instalar:
Pedal de cambios 1
Perno (pedal de cambios)
NOTA:
Cuando instale el pedal de cambios en el
eje de selección, asegúrese de que el cen-
tro del pedal de cambios esté aproxima-
damente 2 mm a por encima de la parte
superior del estribo.
7. Instalar:
Protector del motor (izquierdo)
1
Soporte del tubo (respiradero
de la culata) 2
Perno [protector del motor
(izquierdo)]
T R..23 Nm (2,3 m · kg, 17 ft · lb)

4 - 88
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
EXTRACCIÓN DEL MOTOR
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
MOTOR DEMONTIEREN
Vorbereitung für den Ausbau Das Motorrad am Rahmen aufbocken.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kupplungszug Motorseitig demontieren.
Dekompressionszug und Kabelführung Motorseitig demontieren.
Kühler Siehe unter “KÜHLER”.
Fußschalthebel Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
Zylinderkopf-Entlüftungs- und Öltank-
BelüftungsschläucheSiehe unter “NOCKENWELLEN”.
Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Zündkerzenstecker
CDI-Schwungradmagnetzünder-Kabel
lösen.
WARNUNG
Das Motorrad gegen Umfallen sichern.
DEPOSE DU MOTEUR
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MOTEUR
Préparation à la dépose Maintenir la machine en plaçant un support
approprié sous le cadre.
Selle et réservoir à essence Se reporter à la section “SELLE”, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT ET
SILENCIEUX”.
Câble d’embrayage Déconnecter du côté du moteur.
Câble et guide de décompresseur Déconnecter du côté du moteur.
Radiateur Se reporter à la section “RADIATEUR”.
Pédale de sélecteur Se reporter à la section “ALTERNATEUR CDI”.
Reniflard de culasse et reniflard de réservoir
d’huileSe reporter à la section “ARBRE A CAMES”.
Vidanger l’huile moteur Se reporter à la section “REMPLACEMENT DE
L’HUILE MOTEUR” au chapitre 3.
Capuchon de bougie
Déconnecter le fil de la magnéto CDI.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
EXTRACCIÓN DEL MOTOR
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MOTOR
Preparación para la extracción Sujete el vehículo colocando una plataforma
adecuada debajo del bastidor.
Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Carburador Consulte el apartado “CARBURADOR”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR”.
Cable del embrague Desconectar en el lado del motor.
Cable y guía del descompresor Desconectar en el lado del motor.
Radiador Consulte el apartado “RADIADOR”.
Pedal de cambios Consulte el apartado “MAGNETO CDI”.
Tubo respiradero de la culata y tubo respiradero
del depósito de aceiteConsulte el apartado “ÁRBOLES DE LEVAS”.
Drenar el aceite de motor Consulte el apartado “SUSTITUCIÓN DEL ACEITE DE
MOTOR” del CAPÍTULO 3.
Tapa de la bujía
Desconectar el cable del magneto CDI.
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.

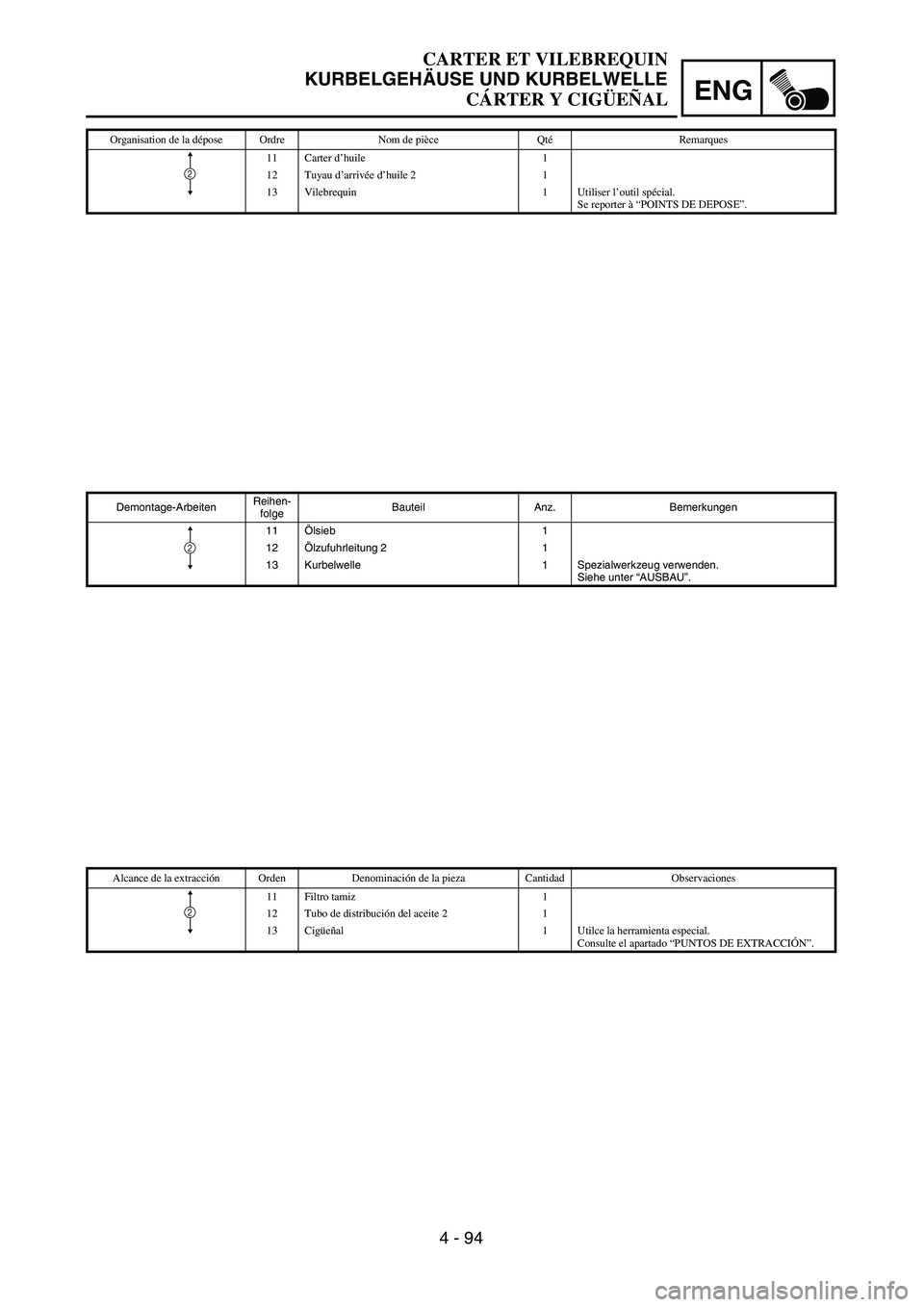

4 - 94
ENG
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11Ölsieb 1
12Ölzufuhrleitung 2 1
13 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2
Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Carter d’huile 1
12 Tuyau d’arrivée d’huile 2 1
13 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Filtro tamiz 1
12 Tubo de distribución del aceite 2 1
13 Cigüeñal 1 Utilce la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2

ENG

4 - 96
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
AUSBAU
Kurbelgehäuse
1. Trennen:

Kurbelgehäusehälfte
(rechts)

Kurbelgehäusehälfte (links)
Arbeitsschritte

Kurbelgehäuse-Schrauben, Ka-
belführung und Kupplungszug-
Halterung demontieren.
HINWEIS:

Alle Schrauben um eine Vierte-
lumdrehung lockern, danach ganz
herausschrauben.

Kurbelgehäusehälfte (rechts)
abnehmen.
HINWEIS:


Das Kurbelgehäuse so able-
gen, daß die linke Seite nach
unten weist und das Gehäuse
teilen, indem die Spitze eines
Flachklingen-Schraubendre-
hers in den dafür vorgesehenen
Schlitz
a
im Kurbelgehäuse
gesteckt wird.

Den Teilungsschlitz im Gehäu-
se und die Motor-Montagehalte-
rung mit einem Kunststoff- oder
Gummihammer leicht anprellen
und das Kurbelgehäuse
(rechts) horizontal abheben.
Dabei verbleiben Kurbelwelle
und Getriebe in der anderen
(linken) Kurbelgehäusehälfte.
ACHTUNG:

Nur mit einem Gummihammer
auf das Kurbelgehäuse schla-
gen. Nur auf verstärkte Berei-
che des Gehäuses, niemals auf
die Paßflächen schlagen. Ruhig
und sorgfältig arbeiten. Falls
die Gehäusehälften nicht
gleichmäßig auseinanderge-
hen, diese wieder zusammen-
bringen und von vorn begin-
nen. Sicherstellen, daß alle
Schrauben demontiert sind.

Paßstifte und O-Ringe demon-
tieren.
POINTS DE DEPOSE
Carter
1. Séparer:

Demi-carter (droit)

Demi-carter (gauche)
Etapes de la séparation:

Déposer les boulons de carter, le
guide de flexible et le support de
câble d’embrayage.
N.B.:

Desserrer chaque boulon d’un quart
de tour à la fois, et quand tous les
boulons sont desserrés, les déposer.

Déposer le demi-carter (droit).
N.B.:


Déposer le carter le côté gauche
vers le bas et le séparer en insérant
la pointe d’un tournevis dans la
fente de séparation
a
du carter.

Soulever uniformément le demi-
carter droit tout en tapotant légère-
ment la fente de séparation ainsi
que la noix de montage du moteur
à l’aide d’un maillet en plastique.
Le carter et la boîte à vitesses res-
tent attachés au demi-carter gau-
che.
ATTENTION:

Utiliser un maillet en plastique, et
ne taper que sur les portions ren-
forcées du carter. Ne pas taper sur
les plans de joint. Travailler lente-
ment et avec précaution, en s’assu-
rant que les deux demi-carters se
séparent uniformément. Si elles
restent collées d’un côté, relâcher
le boulon presseur, rétablir le
parallélisme, et recommencer. Si le
carter ne se sépare pas, vérifier si
on n’a pas oublié d’enlever un bou-
lon ou une vis. Il ne faut surtout
pas forcer.

Déposer les goupilles de serrage et
la bague d’étanchéité.
PUNTOS DE EXTRACCIÓN
Cárter
1. Separar:

Cárter (derecho)

Cárter (izquierdo)
Pasos de separación:

Extraiga los pernos del cárter, la
guía del tubo y el soporte del cable
del embrague.
NOTA:

Afloje cada perno de vuelta cada vez
y, después de haber aflojado todos los
pernos, extráigalos.

Extraiga el cárter (derecho).
NOTA:


Ponga el cárter con su lado
izquierdo abajo y sepárelo inser-
tando la punta de un destornillador
en la ranura de separación
a
del
cárter.

Levante horizontalmente del cár-
ter (derecho) mientras golpea lige-
ramente la ranura de separación del
cárter y el buje de la montura del
motor empleando un martillo
blando, y deje el cigüeñal y la
transmisión en el cárter
(izquierdo).
PRECAUCION:

Utilice un martillo blando para gol-
pear la mitad del cárter. Golpee
únicamente en las partes reforza-
das del cárter. No golpee la superfi-
cie engranada de la junta. Trabaje
lentamente y con cuidado. Asegú-
rese de que las dos mitades del cár-
ter se separan uniformemente. Si
un extremo se “descuelga”, pre-
sione el tornillo de empuje, vuelva
a alinearlo y comience nuevamente.
Si los cárteres no se separan, com-
pruebe que no quede ningún torni-
llo o un acoplamiento. No fuerce la
separación.

Extraiga los fijos de centraje y la
junta tórica.

ENG
4 - 98
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL
Kurbelwelle
1. Messen:
Schlaggrenze a
Pleuel-Radialspiel b
Pleuel-Axialspiel c
Kurbelwangenbreite d
Unvorschriftsmäßig →
Erneuern.
Meßuhr und Fühlerlehre
verwenden.
Meßuhr
YU-3097/90890-01252
Standard wert>
Schlag-
grenze0,03 mm 0,05 mm
Pleuel-
Radial-
spiel0,4–1,0 mm 2,0 mm
Pleuel-
Axial-
spiel0,15–
0,45 mm0,50 mm
Kurbel-
wangen-
breite61,95–
62,00 mm—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigung → Erneuern.
Ölzufuhrleitung
1. Kontrollieren:
Ölzufuhrleitung
Rißbildung/Beschädigung
→ Erneuern.
Bohrungen 1 (Ölzufuhrlei-
tung)
Verstopfung → Mit Preßluft
ausblasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de déflexion de pied de
bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécification → Changer.
Utiliser un comparateur à
cadran et une jauge d’épais-
seur.
Comparateur et support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Déflexion
de pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à
0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Carter d’huile
1. Contrôler:
Carter d’huile
Endommagement → Rempla-
cer.
Tuyau d’arrivée d’huile
1. Contrôler:
Tuyau d’arrivée d’huile
Craquelures/endommagement
→ Remplacer.
Orifices 1 de tuyau d’arrivée
d’huile
Bouché → Nettoyer à l’air
comprimé.Cigüeñal
1. Medir:
Límite de excentricidad a
Límite del juego libre del pie
de biela b
Holgura lateral de la biela de
extremo mayor c
Anchura del cigüeñal d
Fuera de especificaciones →
Reemplazar.
Utilice el calibre del cuadrante
y el calibre de espesores.
Calibre del cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
excentri-
cidad:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Juego
libre del
pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in)—
Filtro tamiz
1. Inspeccionar:
Filtro tamiz
Daños → Reemplazar.
Tubo de distribución del aceite
1. Inspeccionar:
Tubo de distribución del aceite
Grietas/daños → Reemplazar.
Orificios del tubo de distribu-
ción del aceite 1
Obstruidos → Soplar con aire
comprimido.
