2002 YAMAHA WR 426F ESP

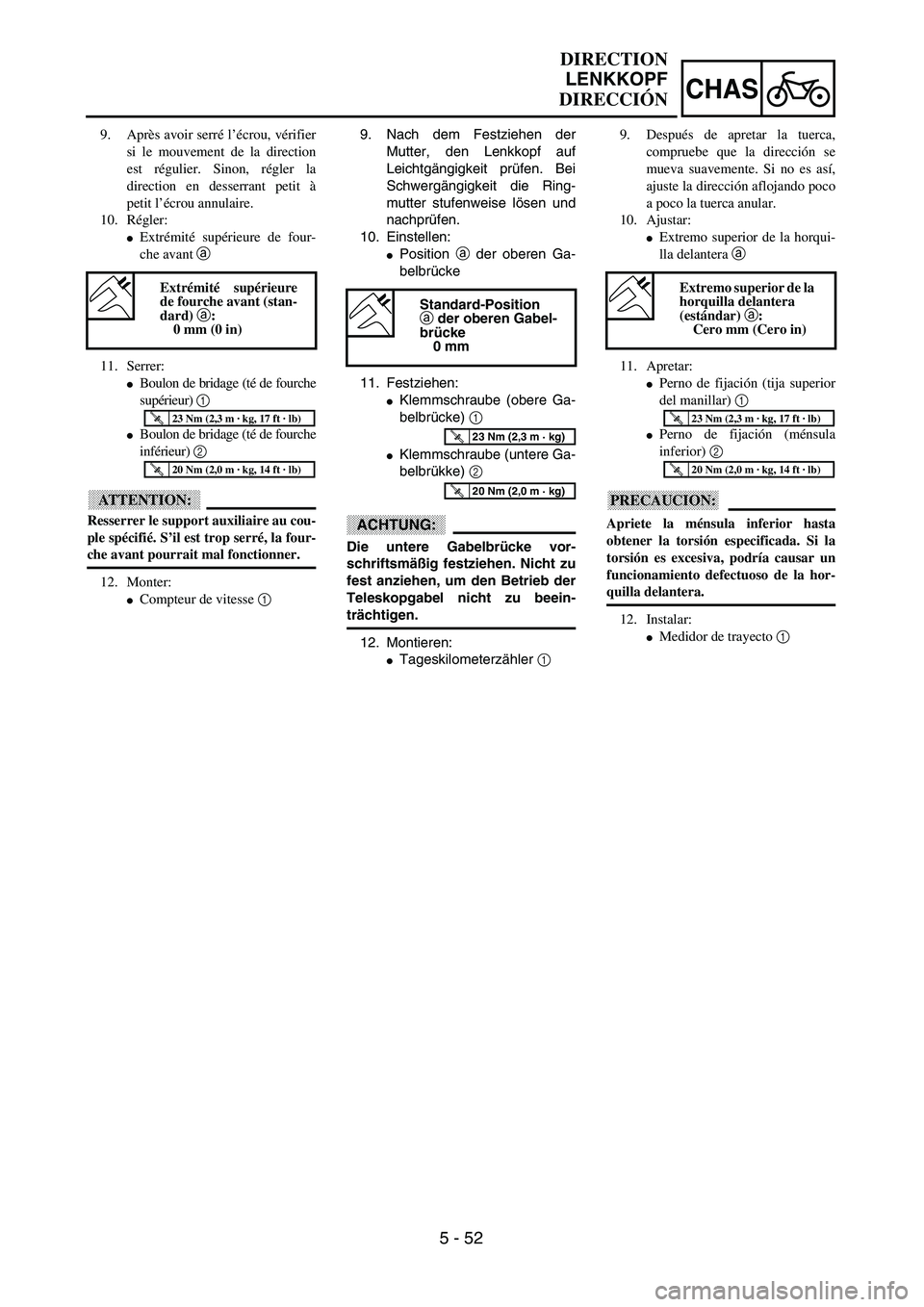

5 - 52
CHAS
DIRECTION
LENKKOPF
DIRECCIÓN
9. Nach dem Festziehen der
Mutter, den Lenkkopf auf
Leichtgängigkeit prüfen. Bei
Schwergängigkeit die Ring-
mutter stufenweise lösen und
nachprüfen.
10. Einstellen:
Position a der oberen Ga-
belbrücke
11. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
12. Montieren:
Tageskilometerzähler 1
Standard-Position
a der oberen Gabel-
brücke
0 mm
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
9. Après avoir serré l’écrou, vérifier
si le mouvement de la direction
est régulier. Sinon, régler la
direction en desserrant petit à
petit l’écrou annulaire.
10. Régler:
Extrémité supérieure de four-
che avant a
11. Serrer:
Boulon de bridage (té de fourche
supérieur) 1
Boulon de bridage (té de fourche
inférieur) 2
ATTENTION:
Resserrer le support auxiliaire au cou-
ple spécifié. S’il est trop serré, la four-
che avant pourrait mal fonctionner.
12. Monter:
Compteur de vitesse 1
Extrémité supérieure
de fourche avant (stan-
dard) a:
0 mm (0 in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
9. Después de apretar la tuerca,
compruebe que la dirección se
mueva suavemente. Si no es así,
ajuste la dirección aflojando poco
a poco la tuerca anular.
10. Ajustar:
Extremo superior de la horqui-
lla delantera a
11. Apretar:
Perno de fijación (tija superior
del manillar) 1
Perno de fijación (ménsula
inferior) 2
PRECAUCION:
Apriete la ménsula inferior hasta
obtener la torsión especificada. Si la
torsión es excesiva, podría causar un
funcionamiento defectuoso de la hor-
quilla delantera.
12. Instalar:
Medidor de trayecto 1
Extremo superior de la
horquilla delantera
(estándar) a:
Cero mm (Cero in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

5 - 56
CHAS
BRAS OSCILLANT
SCHWINGE
PALANCA OSCILANTE
ZUSAMMENBAU UND MONTAGE
Lager und Dichtringe
1. Montieren:
Lager 1
Dichtringe 2
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die einge-
bauten Lager auftragen.
Die Lager zum Einbauen auf der
Seite mit den Herstellerangaben
einpressen.
Zuerst die äußeren, dann die inne-
ren Lager vorschriftsmäßig eintrei-
ben.
Lager-Einbautiefe
Außen a: 0 mm
Innen b: 8,5 mm
2. Montieren:
Lager 1
Dichtring 2
(am Umlenkhebel)
HINWEIS:
Molybdändisulfidfett auf die einge-
bauten Lager auftragen.
Die Lager zum Einbauen auf der
Seite mit den Herstellerangaben
einpressen.
3. Montieren:
Lager 1
Dichtring 2
(am Übertragungshebel)
HINWEIS:
Molybdändisulfidfett auf die einge-
bauten Lager auftragen.
Die Lager zum Einbauen auf der
Seite mit den Herstellerangaben
einpressen.
Lager-Einbautiefe a
5 mm
Lager-Einbautiefe a
5 mm
REMONTAGE ET MONTAGE
Roulement et bague d’étanchéité
1. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras oscillant.
N.B.:
Appliquer une graisse au bisulfure de
molybdène sur le roulement lors de la
repose.
Installer le roulement en appuyant sur
le côté où figurent les repères ou
numéros du fabricant.
Mettre d’abord les roulements exter-
nes puis les roulements internes en
place, à la protondeur spécifiée.
Protondeur d’installation
des roulements:
Externe a: 0 mm (0 in)
Interne b: 8,5 mm
(0,33 in)
2. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras relais.
N.B.:
Appliquer une graisse au bisulfure de
molybdène sur le roulement lors de la
repose.
Installer le roulement en appuyant sur
le côté où figurent les repères ou
numéros du fabricant.
3. Monter:
Roulement 1
Bague d’étanchéité 2
Sur la bielle.
N.B.:
Appliquer une graisse au bisulfure de
molybdène sur le roulement lors de la
repose.
Installer le roulement en appuyant sur
le côté où figurent les repères ou
numéros du fabricant.
Profondeur d’installation
des roulements a:
5 mm (0,20 in)
Profondeur d’installation
des roulements a:
5 mm (0,20 in)
MONTAJE E INSTALACIÓN
Cojinete y retén de aceite
1. Instalar:
Cojinete 1
Retén de aceite 2
A la palanca oscilante.
NOTA:
Aplique grasa de disulfuro de molib-
deno en el cojinete cuando lo instale.
Instale el cojinete empujando en el
lado en el que tiene la marca del fabri-
cante o los números.
Instale en primer lugar los cojinetes
exteriores y después los interiores a la
profundidad especificada desde el
interior.
Profundidad de los cojine-
tes instalados:
Exterior a: Cero mm
(Cero in)
Interior b: 8,5 mm
(0,33 in)
2. Instalar:
Cojinete 1
Retén de aceite 2
Al brazo intermedio.
NOTA:
Aplique grasa de disulfuro de molib-
deno en el cojinete cuando lo instale.
Instale el cojinete empujando en el
lado en el que tiene la marca del fabri-
cante o los números.
3. Instalar:
Cojinete 1
Retén de aceite 2
A la biela.
NOTA:
Aplique grasa de disulfuro de molib-
deno en el cojinete cuando lo instale.
Instale el cojinete empujando en el
lado en el que tiene la marca del fabri-
cante o los números.
Profundidad de los cojine-
tes instalados a:
5 mm (0,20 in)
Profundidad de los cojine-
tes instalados a:
5 mm (0,20 in)

5 - 62
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 62
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor
Arbeiten am Stoßdämpfer die fol-
genden Erläuterungen sorgfältig
durchlesen und die gegebenen
Vorsichtsmaßregeln befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter kei-
nen Umständen öffnen oder
manipulieren.
2. Den Stoßdämpfer vor Hitze
und offenen Flammen schüt-
zen. Der hitzebedingte
Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
3. Den Gaszylinder vor Verfor-
mung und Beschädigung
schützen. Ein deformierter
Zylinder vermindert die
Dämpfwirkung.
4. Die Kontaktfläche zwischen
Dämpferrohr und Zylinder
nicht zerkratzen, da sonst Öl
austreten kann.
5. UNTER KEINEN UMSTÄN-
DEN die Schraube an der Un-
terseite des Gaszylinders lö-
sen.
6. Den Stoßdämpfer sachge-
mäß entsorgen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämpfers
muß der Gasdruck in dessen Innerem
über das Ventil 1 vollständig abge-
baut werden. Unbedingt eine Schutz-
brille tragen, um Augenverletzungen
durch ausströmendes Gas oder
umherfliegende Metallspäne zu ver-
meiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-
Händler entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention parti-
culière. Afin d’éviter les risques
d’explosion, il convient de lire attenti-
vement les instructions suivantes.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipulation
incorrecte.
1. Ne jamais essayer de démonter
l’ensemble cylindre ou le réser-
voir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient
ou à la détérioration du flexible.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz
endommagé affectera la capa-
cité d’amortissement ou entraî-
nera un mauvais
fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azote, Il est très dangereux
d’enlever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCERNANT LA
MISE AU REBUT DE L’AMORTIS-
SEUR (TRAVAIL A EFFECTUER
CHEZ UN CONCESSIONNAIRE
YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’extraire l’azote par la
valve 1. Ne pas oublier de porter des
lunettes de protection pour se protéger
les yeux contre les copeaux métalliques
et le gaz qui s’échappe.
AVERTISSEMENT
Pour mettre au rebut un amortisseur
endommagé ou usé, demander conseil
à un concessionnaire Yamaha.NOTA DE MANEJO
ADVERTENCIA
Este amortiguador incorpora un
depósito independiente que contiene
gas nitrógeno de alta presión. Para
evitar el riesgo de una explosión, lea y
asegúrese de comprender la siguiente
información antes de manipular el
amortiguador.
El fabricante no puede hacerse res-
ponsable de los daños a la propiedad o
las lesiones personales derivadas de
una manipulación incorrecta.
1. No golpee ni intente desmontar
el cilindro o el depósito.
2. No tire nunca el amortiguador a
una llama libre ni ninguna otra
fuente de calor excesivo. Podría
explotar el amortiguador como
resultado de la expansión del gas
nitrógeno y dañar el tubo.
3. Tenga especial cuidado en no
dañar ninguna pieza del depó-
sito de gas. Un depósito de gas
dañado puede dar lugar a un
rendimiento deficiente de la
amortiguación.
4. Tenga cuidado de no arañar la
superficie de contacto de la
varilla del pistón con el cilindro;
o podrían producirse fugas de
aceite.
5. No intente nunca extraer el
tapón de la parte inferior del
depósito de gas nitrógeno ya que
podría resultar muy peligroso.
6. Cuando retire el amortiguador,
siga las instrucciones de
desecho.
NOTAS DE DESECHO (SÓLO
PARA CONCESIONARIOS
YAMAHA)
Antes de desechar el amortiguador, ase-
gúrese de extraer el gas nitrógeno de la
válvula 1. Utilice protección ocular
para evitar lesiones debido al escape de
gas o la proyección de virutas metálicas.
ADVERTENCIA
A la hora de desechar un amortigua-
dor dañado o desgastado, lleve la uni-
dad a su concesionario Yamaha.

5 - 64
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring
gleichmäßig einpressen, bis die Si-
cherungsring-Nut sichtbar wird.
ACHTUNG:
Kein Fett auf den äußeren Lager-
laufring auftragen, um das Feder-
bein an dieser Stelle vor Beschä-
digung zu schützen.
2. Montieren:
Sicherungsring (Oberes La-
ger) 1
HINWEIS:
Nach dem Einbau des Sicherungs-
ringes das Lager zurückdrücken, bis
es den Sicherungsring berührt.
New
3. Montieren:
Unteres Lager 1
HINWEIS:
Zum Einbau des Lagers eine Presse
auf der Seite mit Herstellerbezeich-
nung oder Zahlen ansetzen und ein-
pressen.
Einbautiefe des Lager a:
4 mm
Feder (Federbein)
1. Montieren:
Feder 1
Federführung (oben) 2
Federführung (unten) 3 REMONTAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse en appuyant sur la
case extérieure.
ATTENTION:
Ne pas appliquer de graisse sur la cage
extérieure du roulement, car elle use-
rait la surface de l’amortisseur arrière
sur laquelle est insérée le roulement.
2. Monter:
Bague d’arrêt (Roulement
supérieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
New
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en appuyant sur son
côté porteur de la marque ou des numé-
ros de fabrication.
Position de montage du
roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort (supérieur) 2
Guide de ressort (inférieur) 3 MONTAJE E INSTALACIÓN
Cojinete
1. Instalar:
Cojinete superior 1
NOTA:
Instale el cojinete en paralelo hasta que
la ranura del aro de tope aparezca pul-
sando su pista externa.
PRECAUCION:
No aplique grasa en la pista externa
del cojinete ya que podría desgastar la
superficie del amortiguador trasero en
la cual el cojinete está encajado.
2. Instalar:
Aro de tope (cojinete superior)
1
NOTA:
Después de instalar el aro de tope,
empuje hacia atrás el cojinete hasta que
esté en contacto con el aro de tope.
New
3. Instalar:
Cojinete inferior 1
NOTA:
Instale el cojinete presionándolo por el
lado que tiene las marcas o los números
del fabricante.
Profundidad de instala-
ción del cojinete a:
4 mm (0,16 in)
Resorte (amortiguador trasero)
1. Instalar:
Resorte 1
Guía del resorte (superior) 2
Guía del resorte (inferior) 3

6 - 2
–+ELECMAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the WR426F/WR400F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil
Function of Component
Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.
Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

–+ELEC

UNIDAD CDI CONTROLADA POR MAPA
6 - 2
UNIDAD CDI CONTROLADA POR MAPA
Para los modelos WR426F/WR400F se utiliza un sistema de CDI encendido controlado por mapa.
El microprocesador de la unidad CDI detecta la velocidad del motor y la posición del acelerador, lo que determina
la óptima distribución de encendido a partir de su rango de funcionamiento completo. De esta manera, se puede lle-
var a cabo una respuesta inmediata del acelerador con respecto a las distintas condiciones de conducción.
Unidad
CDI Sensor de posición del
acelerador
Bobina de
aceleración rápidaRotor del magneto CDIBobine d’allumage Bobina de encendido


Función del componente
Componente Función
TPS (sensor de posición del
acelerador)Detecta la abertura de la válvula del acelerador y la introduce en el procesa-
dor de la unidad CDI como una señal de abertura del acelerador.
Bobina de aceleración rápida Detecta la señal de las revoluciones del rotor y las introduce en el procesa-
dor de la unidad CDI como señales de revolución del motor.
Unidad CDI Las señales del TPS (sensor de la posición del acelerador) y del sensor de la
bobina de aceleración rápida se analizan a través del ordenador en la unidad
CDI, que ajusta la distribución de encendido para los requisitos de funcio-
namiento.

Control tridimensional principal
Antiguamente, la distribución de encendido se con-
trolaba únicamente a través de las revoluciones del
motor (control bidimensional).
Sin embargo, la distribución de encendido requiere
una mejora debido a la carga del motor. Ahora se
puede determinar con exactitud la distribución de
encendido añadiendo la abertura del acelerador y así
poder determinar la distribución de encendido (con-
trol tridimensional).
Revoluciones
Distribución de encendido
Abertura del acelerador

Mapa de imagen tridimensional de la distribución de encendido
(distinto a las características actuales)

–+ELECSISTEMA DE ENCENDIDO
SISTEMA DE ENCENDIDO
PASOS PARA LA INSPECCIÓN
Utilice los siguientes pasos para comprobar la posibilidad de un funcionamiento incorrecto del motor con res-
pecto a un fallo del sistema de encendido o para comprobar que la bujía no enciende.
*: Únicamente cuando se utilice el comprobador de encendido.
NOTA:
Antes de llevar a cabo la inspección, extraiga las siguientes piezas.
1) Asiento
2) Depósito de combustible
Utilice las siguientes herramientas especiales para la inspección.
Prueba de la separación entre
puntas de la bujía* Limpiar o reemplazar la
bujía.
Comprobar la conexión de todo el
sistema de encendido.Reparar o reemplazar.
Comprobar el botón de parada de
motor “ENGINE STOP”.Reemplazar.
Comprobar la bobina de encen-
dido.Bobina primaria Reemplazar.
Bobina secunda-
riaReemplazar.
Comprobar el magneto CDI.Bobina de acele-
ración rápidaReemplazar.
Bobina de fuente Reemplazar.
Comprobar el interruptor de
punto muerto.Reparar o reemplazar.
Reemplazar la unidad CDI.
Tester dinámico de bujía:
YM-34487
Comprobador de encendido:
90890-06754Tester de bolsillo:
YU-3112-C/90890-03112
Sin chispa
OK
Chispa
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
OK
OK
OK
OK
6 - 3
