2002 YAMAHA WR 426F ESP

ENG
4 - 46
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
3. Messen:
Stoßspiel
Unvorschriftsmäßig → Kol-
benring erneuern.
HINWEIS:
Das Stoßspiel der Ölabstreifring-Ex-
panderfeder kann nicht gemessen
werden. Wenn die Spannringe starken
Verschleiß aufweisen, müssen alle
drei Ringe erneuert werden.
Stoßspiel
Standard

1. Kom-
pressi-
onsring
(Topring)WR426F:
0,20–0,30 mm
WR400F:
0,20–0,35 mmWR426F:
0,55 mm
WR400F:
0,60 mm
2. Kom-
pressi-
onsringWR426F:
0,35–0,50 mm
WR400F:
0,40–0,55 mmWR426F:
0,85 mm
WR400F:
0,90 mm
Ölab-
streif-
ring0,20–0,50 mm—
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaufärbung/Riefen →
Erneuern und Schmiersy-
stem überprüfen. 3. Mesurer:
Ecartement des becs
Hors spécifications → Rempla-
cer.
N.B.:
Il est impossible de mesurer l’écartement
des becs de la bague extensible du seg-
ment racleur d’huile. Si les rails du seg-
ment racleur d’huile sont sérieusement
écartés, remplacer les trois segments.
Ecartement des becs:
Standard
Segment
de feuWR426F:
0,20 à 0,30 mm
(0,008 à
0,012 in)
WR400F:
0,20 à 0,35 mm
(0,008 à
0,014 in)WR426F:
0,55 mm
(0,022 in)
WR400F:
0,60 mm
(0,024 in)
Segment
d’étan-
chéitéWR426F:
0,35 à 0,50 mm
(0,014 à
0,020 in)
WR400F:
0,40 à 0,55 mm
(0,016 à
0,022 in)WR426F:
0,85 mm
(0,033 in)
WR400F:
0,90 mm
(0,035 in)
Segment
racleur
d’huile0,20 à 0,50 mm
(0,01 à 0,02 in)—
Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/gorges →
Remplacer puis examiner le
système de graissage.3. Medir:
Separación entre las puntas del
aro
Fuera de especificaciones →
Reemplazar.
NOTA:
No se puede medir la separación entre
las puntas del separador expansor del aro
de control de engrase. Si los raíles de
este aro muestran una separación exce-
siva, reemplace los tres aros.
Separación entre puntas
Estándar
Aro supe-
riorWR426F:
0,20 ~ 0,30 mm
(0,008 ~
0,012 in)
WR400F:
0,20 ~ 0,35 mm
(0,008 ~
0,014 in)WR426F:
0,55 mm
(0,022 in)
WR400F:
0,60 mm
(0,024 in)
Segundo
aroWR426F:
0,35 ~ 0,50 mm
(0,014 ~
0,020 in)
WR400F:
0,40 ~ 0,55 mm
(0,016 ~
0,022 in)WR426F:
0,85 mm
(0,033 in)
WR400F:
0,90 mm
(0,035 in)
Aro de
engrase0,20 ~ 0,50 mm
(0,01 ~ 0,02 in)—
Bulón del pistón
1. Inspeccionar:
Bulón del pistón
Coloración azul/ranuras →
Reemplazar. A continuación,
inspeccionar el sistema de
lubricación.

ENG
4 - 47
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
2. Messen:
Kolbenbolzenspiel
ZUSAMMENBAU UND MONTAGE
Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so montieren, daß
die Herstellerangaben nach oben
weisen.
Kolben und Kolbenringe reichlich
mit Motoröl schmieren. Arbeitsschritte
Den Außendurchmesser a
messen.
Falls unvorschriftsmäßig, den
Kolbenbolzen erneuern.
Kolbenbolzen-Durch-
messer
WR426F:
18,991–19,000 mm
WR400F:
17,991–18,000 mm
Kolbenbolzenaugen-Durchmes-
ser b messen.
Innendurchmesser
(Kolben)
WR426F:
19,004–19,015 mm
WR400F:
18,004–18,015 mm
Kolbenbolzenspiel nach folgen-
der Formel berechnen.
Kolbenbolzenspiel =
Innendurchmesser (Kolben)
b – Kolbenbolzen-Durchmes-
ser a
Falls unvorschriftsmäßig, den
Kolben erneuern.
Kolbenbolzenspiel
0,004–0,024 mm
0,07 mm
2. Mesurer:
Jeu entre axe de piston et pis-
ton
ASSEMBLAGE ET MONTAGE
Piston
1. Monter:
Segments de piston
Sur le piston.
N.B.:
S’assurer d’installer les segments de
piston de sorte que les repères ou
numéros du constructeur se trouvent
sur le côté supérieur des segments.
Lubrifier généreusement le piston et
les segments avec de l’huile moteur. Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
S’il n’est pas conforme aux spéci-
fications, remplacer l’axe de pis-
ton.
Diamètre extérieur (axe de
piston):
WR426F:
18,991 à 19,000 mm
(0,7477 à 0,7480 in)
WR400F:
17,991 à 18,000 mm
(0,7083 à 0,7093 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur (axe de
piston):
WR426F:
19,004 à 19,015 mm
(0,7482 à 0,7486 in)
WR400F:
18,004 à 18,015 mm
(0,7088 à 0,7093 in)
Calculer le jeu entre l’axe de piston
et le piston par la formule suivante.
Jeu entre axe de piston et piston =
Taille d’alésage (axe de piston)
b – Diamètre extérieur (axe de
piston) a
Si le jeu n’est pas conforme aux
spécifications, remplacer le piston.
Jeu entre axe de piston et
piston:
0,004 à 0,024 mm
(0,00016 à 0,00094 in)
:
0,07 mm (0,003 in)
2. Medir:
Holgura entre el bulón del pis-
tón y el pistón
MONTAJE E INSTALACIÓN
Pistón
1. Instalar:
Aros del pistón
En el pistón.
NOTA:
Asegúrese de instalar los aros del pis-
tón de forma que la marca o los núme-
ros de fabricante queden colocados en
la parte superior del aro.
Lubrique generosamente el pistón y
los aros del pistón con aceite de motor. Pasos de medición:
Mida el diámetro exterior (bulón
del pistón) a.
Si está fuera de especificaciones,
reemplazar el bulón del pistón
Diámetro exterior (bulón
del pistón):
WR426F:
18,991 ~ 19,000 mm
(0,7477 ~ 0,7480 in)
WR400F:
17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)
Mida el diámetro interior (pistón)
b.
Diámetro interior (pistón):
WR426F:
19,004 ~ 19,015 mm
(0,7482 ~ 0,7486 in)
WR400F:
18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)
Calcule la holgura entre el bulón
del pistón y el pistón mediante la
siguiente fórmula.
Holgura entre el bulón del pistón y
el pistón =
Diámetro interior (pistón) b –
Diámetro exterior (bulón del
pistón) a
Si está fuera de especificaciones,
reemplazar el pistón.
Holgura entre el bulón del
pistón y el pistón:
0,004 ~ 0,024 mm
(0,00016 ~ 0,00094 in)
:
0,07 mm (0,003 in)

4 - 50
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 2 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Stahlscheibe 1
18 Reibscheibe 1 1
19 Kupplungsdämpferfeder 1
20 Sitzscheibe 1
21 Anlaufscheibe 1
22 Kupplungsgehäuse 1
23Druckhebel
1
1
3
4
4
Organisation de la dépose Ordre Nom de pièce QtéRemarques
12 Disque d’embrayage 7
13 Disque de friction 2 8
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Disque d’embrayage 1
18 Disque de friction 1 1
19 Ressort amortisseur d’embrayage 1
20 Siège 1
21 Rondelle de butée1
22 Cloche d’embrayage 1
23Levier de poussée
1
1
3
4
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
12 Discos de embrague 7
13 Disco de fricción 2 8
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
16 Buje del embrague 1
17 Discos de embrague 1
18 Disco de fricción 1 1
19 Muelle del amortiguador del embrague 1
20 Disco del asiento 1
21 Arandela de empuje 1
22 Carcasa del embrague 1
23Palanca de empuje
1
1
3
4
4
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

ENG

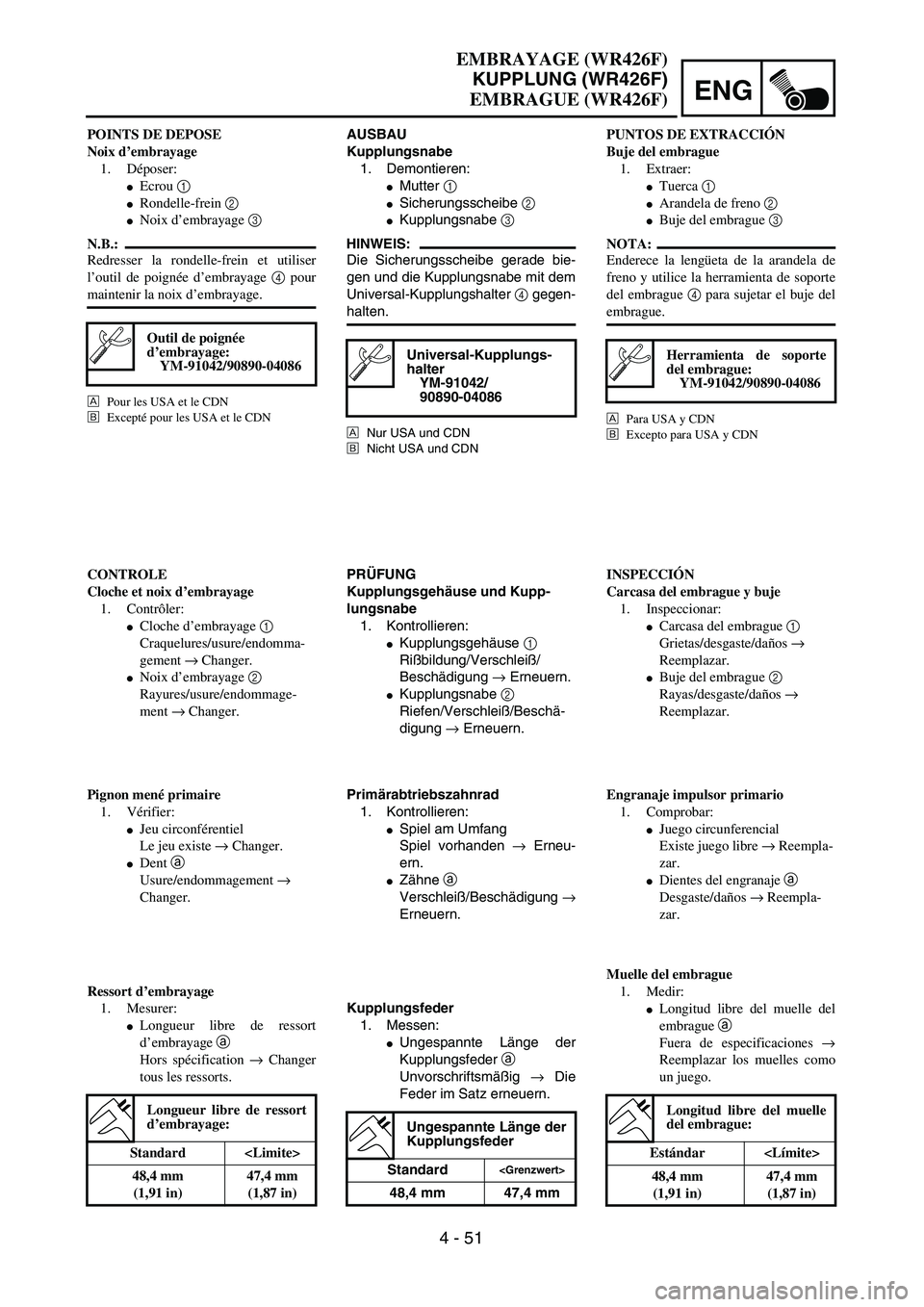

4 - 51
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung → Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneu-
ern.
Zähne a
Verschleiß/Beschädigung →
Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig → Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard

48,4 mm 47,4 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endomma-
gement → Changer.
Noix d’embrayage 2
Rayures/usure/endommage-
ment → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement →
Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort
d’embrayage a
Hors spécification → Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
Tuerca 1
Arandela de freno 2
Buje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
ÅPara USA y CDN
ıExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
Carcasa del embrague 1
Grietas/desgaste/daños →
Reemplazar.
Buje del embrague 2
Rayas/desgaste/daños →
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
Juego circunferencial
Existe juego libre → Reempla-
zar.
Dientes del engranaje a
Desgaste/daños → Reempla-
zar.
Muelle del embrague
1. Medir:
Longitud libre del muelle del
embrague a
Fuera de especificaciones →
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

ENG
4 - 52
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsschei-
ben
Unvorschriftsmäßig →
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte 1 und eine
Fühlerlehre 2 verwenden.
Reibscheibenstärke
2,9–3,1 mm
2,7 mm
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung →
Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Kugel 5
Verschleiß/Beschädigung/
Verbiegung → Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1 et une jauge d’épaisseur 2.
Epaisseur de disque de
friction:
2,9 à 3,1 mm
(0,114 à 0,122 in)
:
2,7 mm (0,106 in)
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement →
Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Bille 5
Usure/endommagement/défor-
mation → Changer.Disco de fricción
1. Medir:
Espesor del disco de fricción
Fuera de especificaciones →
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Discos de embrague
1. Medir:
Alabeo de los discos de embra-
gue
Fuera de especificaciones →
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1 y un juego de galgas 2.
Espesor del disco de fric-
ción:
2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)
:
2,7 mm (0,106 in)
Límite de alabeo:
0,1 mm (0,004 in)
Palanca de empuje
1. Inspeccionar:
Palanca de empuje 1
Desgaste/daños → Reempla-
zar.
Varilla de empuje
1. Inspeccionar:
Varilla de empuje 1 1
Cojinete 2
Arandela plana 3
Varilla de empuje 2 4
Bola 5
Desgaste/daños/deformacio-
nes → Reemplazar.
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

4 - 57
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Reibscheibe 2 1
12 Stahlscheibe 7
13 Reibscheibe 1 7
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungsgehäuse 1
19Druckhebel
1
1
3
4
Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Disque de friction 2 1
12 Disque d’embrayage 7
13 Disque de friction 1 7
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Cloche d’embrayage 1
19Levier de poussée
1
1
3
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Disco de fricción 2 1
12 Discos de embrague 7
13 Disco de fricción 1 7
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
17 Buje del embrague 1
17 Arandela de empuje 1
18 Carcasa del embrague 1
19Palanca de empuje
1
1
3
4
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

ENG
4 - 58
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung → Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneu-
ern.
Zähne a
Verschleiß/Beschädigung →
Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig → Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard

44 mm 43 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endomma-
gement → Changer.
Noix d’embrayage 2
Rayures/usure/endommage-
ment → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement →
Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort
d’embrayage a
Hors spécification → Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
44 mm
(1,73 in)43 mm
(1,69 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
Tuerca 1
Arandela de freno 2
Buje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
ÅPara USA y CDN
ıExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
Carcasa del embrague 1
Grietas/desgaste/daños →
Reemplazar.
Buje del embrague 2
Rayas/desgaste/daños →
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
Juego circunferencial
Existe juego libre → Reempla-
zar.
Dientes del engranaje a
Desgaste/daños → Reempla-
zar.
Muelle del embrague
1. Medir:
Longitud libre del muelle del
embrague a
Fuera de especificaciones →
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
44 mm
(1,73 in)43 mm
(1,69 in)
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

ENG
4 - 59
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Reibscheibenstärke
Reibscheibe 1
[ø112 mm]
2,72–2,88 mm
2,52 mm
Reibscheibe 2
[ø116 mm]
2,92–3,08 mm

2,72 mm
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsschei-
ben
Unvorschriftsmäßig →
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte 1 und eine
Fühlerlehre 2 verwenden.
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung →
Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Verschleiß/Beschädigung/
Verbiegung → Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Epaisseur de disque de
friction:
Disque de friction 1
[ø112 mm (4,41 in)]:
2,72 à 2,88 mm
(0,107 à 0,113 in)
:
2,52 mm (0,099 in)
Disque de friction 2
[ø116 mm (4,57 in)]:
2,92 à 3,08 mm
(0,115 à 0,121 in)
:
2,72 mm (0,107 in)
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1 et une jauge d’épaisseur 2.
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement →
Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Usure/endommagement/défor-
mation → Changer.Disco de fricción
1. Medir:
Espesor del disco de fricción
Fuera de especificaciones →
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Espesor del disco de fric-
ción:
Disco de fricción 1
[ø112 mm (4,41 in)]:
2,72 ~ 2,88 mm
(0,107 ~ 0,113 in)
:
2,52 mm (0,099 in)
Disco de fricción 2
[ø116 mm (4,57 in)]:
2,92 ~ 3,08 mm
(0,115 ~ 0,121 in)
:
2,72 mm (0,107 in)
Discos de embrague
1. Medir:
Alabeo de los discos de embra-
gue
Fuera de especificaciones →
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1 y un juego de galgas 2.
Límite de alabeo:
0,1 mm (0,004 in)
Palanca de empuje
1. Inspeccionar:
Palanca de empuje 1
Desgaste/daños → Reempla-
zar.
Varilla de empuje
1. Inspeccionar:
Varilla de empuje 1 1
Cojinete 2
Arandela plana 3
Varilla de empuje 2 4
Desgaste/daños/deformacio-
nes → Reemplazar.
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)
