2002 YAMAHA WR 426F ESP

ENG
4 - 19
CARBURATEUR
VERGASER
CARBURADOR
19. Montieren:
Vergaser-Entlüftungs-
schlauch 1
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
HINWEIS:
Den Lüftungsschlauch so in den Ver-
gaser setzen, daß der Schlauch sich
nicht in der Nähe des Einbauorts ver-
biegt.
ÅWR426F
ıWR400F
Beschleunigerpumpe-Zeitgabe-
einstellung
* Nicht USAEinstellschritte:
HINWEIS:
Um die Gasschieber-Höhe a auf
den vorgeschriebenen Wert zu
stellen, das Gasschieberblech 1,
die Stange 2 usw. auf den glei-
chen Außendurchmesser einzie-
hen, wie der vorgeschriebene
Wert.
Gasschieber-Höhe:
WR426F: 3,10 mm
* 2,25 mm
WR400F: 6,60 mm
Die Beschleunigerpumpen-Ein-
stellschraube 3 voll eindrehen.
Leicht auf den Gestängehebel
4 drücken, um zu prüfen, ob er
freies Spiel b hat.
Langsam die Einstellschraube
herausdrehen, während der
Gestängehebel bewegt wird,
bis er kein freies Spiel mehr
hat.
19. Monter:
Reniflard de carburateur 1
Se reporter à la section “CHE-
MINEMENT DES CABLES”
au CHAPITRE 2.
N.B.:
Installer le flexible de reniflard sur le
carburateur de sorte qu’il ne se plie pas à
l’endroit où il est installé.
ÅWR426F
ıWR400F
Réglage de l’injection de la pompe
d’accélérateur
* Excepté pour l’USA Etapes du réglage :
N.B.:
Pour que la hauteur du papillon des
gaz a soit à la valeur spécifiée, coin-
cer sous la plaque de papillon des gaz
1 la tige 2, etc. de même diamètre
que la valeur spécifiée.
Hauteur de papillon des
gaz :
WR426F: 3,10 mm
(0,122 in)
*2,25 mm
(0,089 in)
WR400F: 6,60 mm
(0,260 in)
Tourner complètement la vis de
réglage de la pompe d’accéléra-
teur 3.
S’assurer que le levier de liaison
4 a du jeu b en le rentrant légère-
ment.
Tourner peu à peu la vis de réglage
tout en bougeant le levier de
liaison jusqu’à ce qu’il n’y ait plus
de jeu.
19. Instalar:
Tubo respiradero del carbura-
dor 1
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.
NOTA:
Instale el tubo respiradero al carburador
de modo tal que el tubo no se curve cerca
del sitio en que está instalado.
ÅWR426F
ıWR400F
Ajuste de la sincronización de la
bomba de aceleración
* Excepto para USAPasos de ajuste:
NOTA:
Para poder poner la altura a de la
válvula del acelerador a su valor
especificado, insertar debajo de la
placa 1 de la válvula del acelerador
una varilla 2, etc. que tenga un diá-
metro exterior igual al valor especifi-
cado.
Altura de la válvula del
acelerador:
WR426F: 3,10 mm
(0,122 in)
*2,25 mm
(0,089 in)
WR400F: 6,60 mm
(0,260 in)
Girar hacia dentro completamente
el tornillo 3 de ajuste de la bomba
de aceleración.
Comprobar si la palanca de
conexión 4 tiene juego libre b
presionando ligeramente sobre
ella.
Girar hacia fuera gradualmente el
tornillo de ajuste mientras se
mueve la palanca de conexión
hasta que no tenga juego libre.

4 - 22
ENG
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
NOCKENWELLE
ZYLINDERKOPFDECKEL
Demontage-Arbeiten:1 Zylinderkopfdeckel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL DEMONTIE-
REN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
1Zündkerze 1
2 Motorhalterung (oben, rechts) 1
3 Motorhalterung (oben, links) 1
4 Zylinderkopf-Entlüftungsschlauch 1
5Öltank-Belüftungsschlauch 1
6 Schraube (Zylinderkopfdeckel) 2
7 Zylinderkopfdeckel 1
8 Dichtung 1
9Steuerkettenschiene (oben)
1
1
ARBRES A CAMES
COUVERCLE DE CULASSE
Organisation de la dépose:1 Dépose du couvercle de culasse
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
1 Bougie 1
2 Support supérieur du moteur (droite) 1
3 Support supérieur du moteur (gauche) 1
4 Reniflard de culasse 1
5 Reniflard de réservoir d’huile 1
6 Boulon (couvercle de culasse) 2
7 Couvercle de culasse 1
8 Joint 1
9Guide de chaîne de distribution (supérieur)
1
1
ÁRBOLES DE LEVAS
CUBIERTA DE LA CULATA
Alcance de la extracción:1 Extracción de la cubierta de la culata
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CUBIERTA DE LA
CULATA
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Carburador Consulte el apartado “CARBURADOR”.
1 Bujía1
2Ménsula superior del motor (derecho) 1
3Ménsula superior del motor (izquierdo) 1
4 Tubo respiradero de la culata 1
5 Tubo respiradero del depósito de aceite 1
6 Perno (cubierta de la culata) 2
7 Cubierta de la culata 1
8 Junta 1
9Guía de la cadena de distribución (superior)
1
1

ENG
4 - 25
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
6. Demontieren:
Clip
Auslaß-Nockenwelle 1
Einlaß-Nockenwelle 2
HINWEIS:
Die Steuerkette mit einem Draht 3
sichern, damit sie nicht herabfällt.
PRÜFUNG
Nockenwelle
1. Kontrollieren:
Nocken
Pitting/Riefen/Blaufärbung
→ Erneuern.
2. Messen:
Nockenabmessungen a
und b
Unvorschriftsmäßig →
Erneuern.
Nockenabmessungen
Einlaß
a31,7–31,8 mm

31,6 mm
b22,95–23,05 mm

22,85 mm
Auslaß
a31,2–31,3 mm

31,1 mm
b22,95–23,05 mm

22,85 mm
3. Messen:
Nockenwellenschlag
Unvorschriftsmäßig →
Erneuern.
Max. zul. Nockenwellen-
schlag
unter 0,03 mm
6. Déposer:
Clip de clavetage
Arbre à cames d’échappement
1
Arbre à cames d’admission 2
N.B.:
Attacher un fil 3 à la chaîne de distribu-
tion pour éviter qu’elle tombe dans le
carter.
CONTROLE
Arbre à cames
1. Contrôler:
Lobes de came
Piqûres/rayures/décoloration
bleue → Remplacer.
2. Mesurer:
Longueur des lobes de came a
et b
Hors spécifications → Rempla-
cer.
Longueur des lobes de
came:
Admission:
a31,7 à 31,8 mm
(1,2480 à 1,2520 in)
:
31,6 mm (1,244 in)
b22,95 à 23,05 mm
(0,9035 à 0,9075 in)
:
22,85 mm (0,900 in)
Echappement:
a31,2 à 31,3 mm
(1,2283 à 1,2323 in)
:
31,1 mm (1,224 in)
b22,95 à 23,05 mm
(0,9035 à 0,9075 in)
:
22,85 mm (0,900 in)
3. Mesurer:
Faux-rond (arbre à cames)
Hors spécifications → Rempla-
cer.
Faux-rond (arbre à
cames):
Moins de 0,03 mm
(0,0012 in)
6. Extraer:
Clips
Árbol de levas 1 (escape)
Árbol de levas 2 (admisión)
NOTA:
Coloque un cable 3 a la cadena de dis-
tribución para evitar que se caiga al cár-
ter.
INSPECCIÓN
Árbol de levas
1. Inspeccionar:
Lóbulos del árbol de levas
Picaduras/Arañazos/Colora-
ción azul → Reemplazar.
2. Medir:
Longitud de los lóbulos del
árbol de levas a y b
Fuera de especificaciones →
Reemplazar.
Longitud de los lóbulos del
árbol de levas:
Admisión:
a31,7 ~ 31,8 mm
(1,2480 ~ 1,2520 in)
:
31,6 mm (1,244 in)
b22,95 ~ 23,05 mm
(0,9035 ~ 0,9075 in)
:
22,85 mm (0,900 in)
Escape:
a31,2 ~ 31,3 mm
(1,2283 ~ 1,2323 in)
:
31,1 mm (1,224 in)
b22,95 ~ 23,05 mm
(0,9035 ~ 0,9075 in)
:
22,85 mm (0,900 in)
3. Medir:
Excentricidad (árbol de levas)
Fuera de especificaciones →
Reemplazar.
Excentricidad (árbol de
levas):
Menos de 0,03 mm
(0,0012 in)

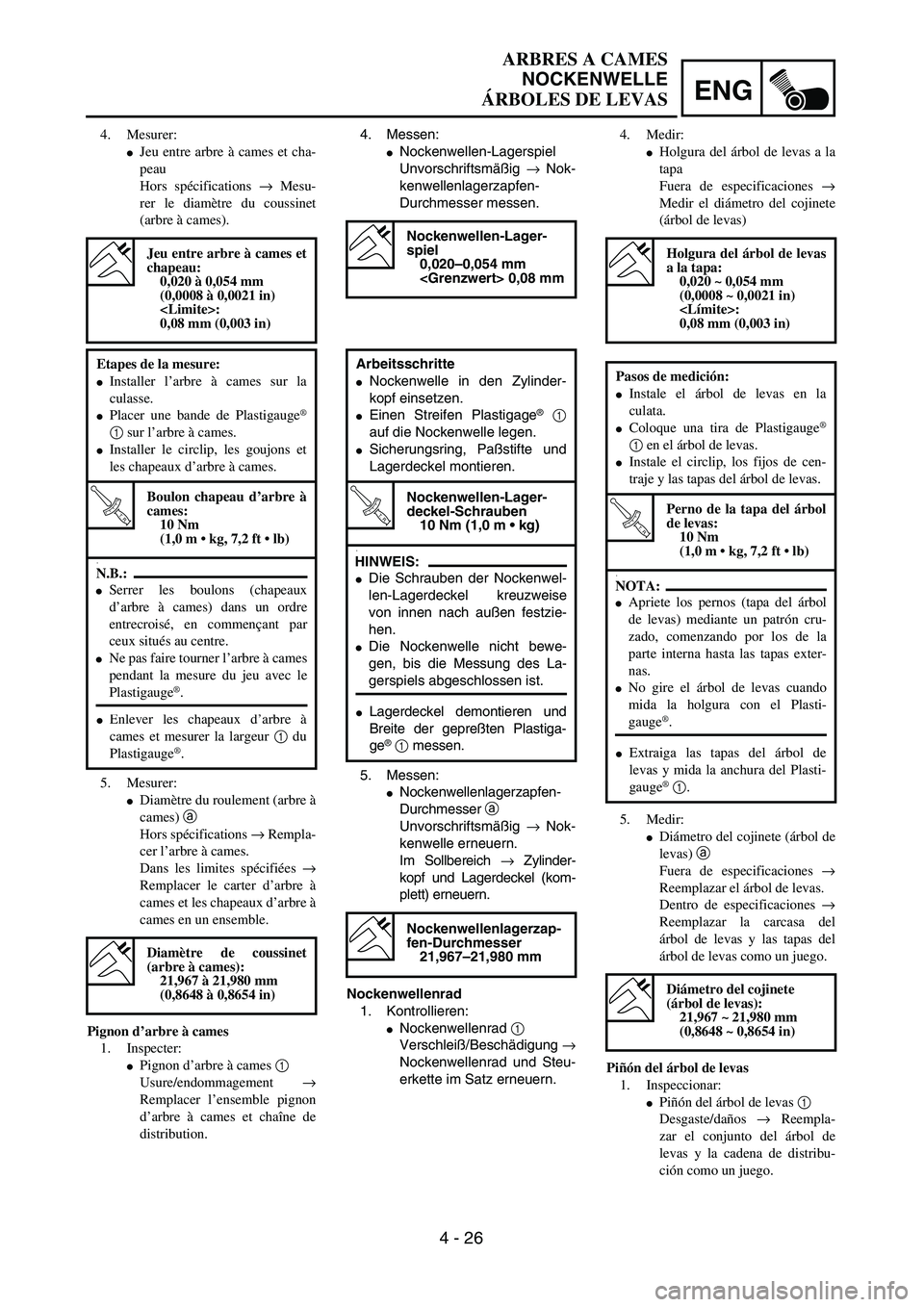

ENG
4 - 26
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
4. Messen:
Nockenwellen-Lagerspiel
Unvorschriftsmäßig → Nok-
kenwellenlagerzapfen-
Durchmesser messen.
Nockenwellen-Lager-
spiel
0,020–0,054 mm
0,08 mm
5. Messen:
Nockenwellenlagerzapfen-
Durchmesser a
Unvorschriftsmäßig → Nok-
kenwelle erneuern.
Im Sollbereich → Zylinder-
kopf und Lagerdeckel (kom-
plett) erneuern.
Nockenwellenrad
1. Kontrollieren:
Nockenwellenrad 1
Verschleiß/Beschädigung →
Nockenwellenrad und Steu-
erkette im Satz erneuern. Arbeitsschritte
Nockenwelle in den Zylinder-
kopf einsetzen.
Einen Streifen Plastigage® 1
auf die Nockenwelle legen.
Sicherungsring, Paßstifte und
Lagerdeckel montieren.
T R..
Nockenwellen-Lager-
deckel-Schrauben
10 Nm (1,0 m • kg)
.
Lagerdeckel demontieren und
Breite der gepreßten Plastiga-
ge
® 1 messen.
Nockenwellenlagerzap-
fen-Durchmesser
21,967–21,980 mm
HINWEIS:
Die Schrauben der Nockenwel-
len-Lagerdeckel kreuzweise
von innen nach außen festzie-
hen.
Die Nockenwelle nicht bewe-
gen, bis die Messung des La-
gerspiels abgeschlossen ist. 4. Mesurer:
Jeu entre arbre à cames et cha-
peau
Hors spécifications → Mesu-
rer le diamètre du coussinet
(arbre à cames).
Jeu entre arbre à cames et
chapeau:
0,020 à 0,054 mm
(0,0008 à 0,0021 in)
:
0,08 mm (0,003 in)
5. Mesurer:
Diamètre du roulement (arbre à
cames) a
Hors spécifications → Rempla-
cer l’arbre à cames.
Dans les limites spécifiées →
Remplacer le carter d’arbre à
cames et les chapeaux d’arbre à
cames en un ensemble.
Pignon d’arbre à cames
1. Inspecter:
Pignon d’arbre à cames 1
Usure/endommagement →
Remplacer l’ensemble pignon
d’arbre à cames et chaîne de
distribution. Etapes de la mesure:
Installer l’arbre à cames sur la
culasse.
Placer une bande de Plastigauge®
1 sur l’arbre à cames.
Installer le circlip, les goujons et
les chapeaux d’arbre à cames.
T R..
Boulon chapeau d’arbre à
cames:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
.
Enlever les chapeaux d’arbre à
cames et mesurer la largeur 1 du
Plastigauge
®.
Diamètre de coussinet
(arbre à cames):
21,967 à 21,980 mm
(0,8648 à 0,8654 in)
N.B.:
Serrer les boulons (chapeaux
d’arbre à cames) dans un ordre
entrecroisé, en commençant par
ceux situés au centre.
Ne pas faire tourner l’arbre à cames
pendant la mesure du jeu avec le
Plastigauge®.4. Medir:
Holgura del árbol de levas a la
tapa
Fuera de especificaciones →
Medir el diámetro del cojinete
(árbol de levas)
Holgura del árbol de levas
a la tapa:
0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)
:
0,08 mm (0,003 in)
5. Medir:
Diámetro del cojinete (árbol de
levas) a
Fuera de especificaciones →
Reemplazar el árbol de levas.
Dentro de especificaciones →
Reemplazar la carcasa del
árbol de levas y las tapas del
árbol de levas como un juego.
Piñón del árbol de levas
1. Inspeccionar:
Piñón del árbol de levas 1
Desgaste/daños → Reempla-
zar el conjunto del árbol de
levas y la cadena de distribu-
ción como un juego. Pasos de medición:
Instale el árbol de levas en la
culata.
Coloque una tira de Plastigauge®
1 en el árbol de levas.
Instale el circlip, los fijos de cen-
traje y las tapas del árbol de levas.
T R..
Perno de la tapa del árbol
de levas:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
.
Extraiga las tapas del árbol de
levas y mida la anchura del Plasti-
gauge
® 1.
Diámetro del cojinete
(árbol de levas):
21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)
NOTA:
Apriete los pernos (tapa del árbol
de levas) mediante un patrón cru-
zado, comenzando por los de la
parte interna hasta las tapas exter-
nas.
No gire el árbol de levas cuando
mida la holgura con el Plasti-
gauge®.

ENG
4 - 28
ARBRES A CAMES
NOCKENWELLE
ÁRBOLES DE LEVAS
2. Montieren:
Steuerkettenspanner
3. Drehen:
Kurbelwelle
(mehrere Umdrehungen
gegen den Uhrzeigersinn)
4. Kontrollieren:
I-Markierung auf dem Rotor
muß mit der Kurbelgehäuse-
Markierung fluchten
Nockenwellen-Markierungen
auf Zylinderkopfkante aus-
richten.
Falsch ausgerichtet → Korri-
gieren.
Die Clips und Nockenwellen-
kappen 4 einbauen.
T R..
Nockenwellen-Lager-
deckel-Schraube
10 Nm (1,0 m • kg)
.
Arbeitsschritte
Steuerkettenspannerkopf leicht
mit dem Finger eindrücken und
Spanner mit einem dünnen
Schraubendreher im Uhrzeiger-
sinn aufdrehen.
Wenn der Spanner voll aufge-
dreht ist und die Markierung
“UP” a nach oben weist, Dich-
tung 1 und Kettenspanner 2
montieren und Schraube 3
vorschriftsmäßig festziehen.
T R..
Abdeckschraube
(Steuerkettenspanner)
10 Nm (1,0 m • kg)
Schraubendreher befreien und
prüfen, ob der Spannerkopf
leichtgängig herauskommt; Dich-
tung 4 und Abdeckschraube 5
vorschriftsmäßig festziehen.
T R..
Steuerkettenspanner-
Abdeckschraube
7 Nm (0,7 m • kg)
HINWEIS:
Die Schrauben 5 der Nockenwel-
len-Lagerdekkel kreuzweise fest-
ziehen.
ACHTUNG:
Die Schrauben der Nockenwel-
len-Lagerdeckel müssen gleich-
mäßig festgezogen werden, um
Beschädigung an Zylinderkopf,
Nockenwellen und Lagerdek-
keln zu vermeiden.
2. Monter:
Tendeur de la chaîne de distri-
bution
3. Tourner:
Vilebrequin
De quelques tours dans le sens
inverse des aiguilles d’une
montre.
4. Vérifier:
Repère “I” du rotor
Aligner avec l’index fixe du
carter.
Les repères de l’arbre à cames
sont parallèles à la surface de la
culasse.
Non alignés → Régler.
Installer les clips et les chapeaux
d’arbre à cames 4.
T R..
Boulon de chapeau
d’arbre à cames:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
.
Etapes du montage:
Tout en comprimant légèrement la
tige du tendeur à l’aide du doigt, la
visser complètement (tourner dans
le sens des aiguilles d’une montre)
en se servant d’un tournevis fin.
La tige complètement vissée et le
repère UP a du tendeur de chaîne
orienté vers le haut, monter le joint 1
et le tendeur de chaîne 2, puis serrer
le boulon 3 au couple spécifié.
T R..
Boulon (tendeur de chaîne
de distribution):
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Relâcher le tournevis, s’assurer
que la tige du tendeur sort, puis
serrer le joint 4
et le boulon capu-
chon 5 au couple spécifié.
T R..
Boulon capuchon du ten-
deur:
7 Nm
(0,7 m • kg, 5,1 ft • lb)
N.B.:
Serrer les boulons de chapeau d’arbre
à cames 5 en suivant un ordre entre-
croisé.
ATTENTION:
Il importe de serrer les boulons
(chapeaux d’arbre à cames) unifor-
mément pour éviter d’endommager
la culasse, les chapeaux d’arbre à
cames et l’arbre à cames.
2. Instalar:
Tensor de la cadena de distri-
bución
3. Girar:
Cigüeñal
Hacia la izquierda varias veces.
4. Comprobar:
Marca “I” del rotor
Alinear con el indicador fijo
del cárter.
Marcas de comparación del
árbol de levas
Alinear con la superficie de la
culata.
No alineada → Ajustar.
Instalar los clips y tapas 4 del
árbol de levas.
T R..
Perno de la tapa del árbol
de levas:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
.
Pasos de instalación:
Mientras pulsa la varilla del tensor
ligeramente con los dedos, utilice
un destornillador fino y tuerza la
varilla del tensor completamente
hacia la derecha.
Con la varilla completamente tor-
cida y la marca UP a del tensor de
la cadena hacia arriba, instale la
junta 1 y el tensor de la cadena 2
y apriete el perno 3 hasta la tor-
sión especificada.
T R..
Perno (tensor de la cadena
de distribución):
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Afloje el destornillador, com-
pruebe que la varilla del tensor sale
hacia fuera y apriete la junta 4 y
el perno de la tapa 5 hasta la tor-
sión especificada.
T R..
Perno de la tapa del tensor:
7 Nm
(0,7 m • kg, 5,1 ft • lb)
NOTA:
Apriete los pernos de la tapa del árbol
de levas 5 mediante un patrón cru-
zado.
PRECAUCION:
Los pernos (tapa del árbol de levas)
deben apretarse uniformemente o
podría dañarse la culata, las tapas
del árbol de levas y el árbol de
levas.

ENG
4 - 31
CULASSE
ZYLINDERKOPF
CULATA
PRÜFUNG
Zylinderkopf
1. Entfernen:
Ölkohleablagerungen (im
Brennraum)
Einen abgerundeten Scha-
ber verwenden.
HINWEIS:
Keine scharfkantigen Gegenstände
benutzen, um Beschädigungen und
Kratzer an folgenden Stellen zu ver-
meiden:
Zündkerzenbohrung
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Kratzer/Beschädigungen →
Erneuern.
3. Messen:
Zylinderkopf-Verzug
Grenzwert überschritten →
Planschleifen.
Zylinderkopf-Verzugs-
grenze
unter 0,05 mm
Arbeitsschritte
Lineal und Fühlerlehre über den
Zylinderkopf legen.
Verzug mit der Fühlerlehre
messen.
Ist die Verzugsgrenze über-
schritten, den Zylinderkopf
planschleifen.
Den Zylinderkopf mit Naßschleif-
papier (Körnung 400–600) auf ei-
ner planen Platte in einer Achter-
bewegung abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals dre-
hen, um eine ebene Oberfläche
zu gewährleisten. CONTROLE
Culasse
1. Eliminer:
Dépôt de calamine
(de la chambre de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour
éviter d’endommager ou de rayer:
Filets de bougies
Sièges de soupape
2. Contrôler:
Culasse
Rayures/endommagement →
Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Surfa-
cer.
Limite de déformation de
la culasse:
Moins de 0,05 mm
(0,002 in)
Etapes de la mesure de la limite de
déformation et du surfaçage:
Placer une règle et une jauge
d’épaisseur sur la culasse.
Utiliser une jauge d’épaisseur pour
mesurer la déformation.
Si la déformation est hors spécifi-
cations, surfacer la culasse.
Mettre un morceau de toile émeri
n˚400 à 600 humide sur une plaque
à surfacer et surfacer la culasse en
décrivant des “huit”.
N.B.:
Tourner la culasse plusieurs fois pour
obtenir une surface lisse.INSPECCIÓN
Culata
1. Eliminar:
Depósitos de carbonilla (de las
cámaras de combustión)
Utilice una rasqueta redon-
deada.
NOTA:
No utilice un instrumento afilado para
evitar daños y arañazos:
Roscas de la bujía
Asientos de válvula
2. Inspeccionar:
Culata
Arañazos/daños → Reempla-
zar.
3. Medir:
Alabeo de la culata
Fuera de especificaciones →
Rectificar.
Alabeo de la culata:
Menos de 0,05 mm
(0,002 in)
Pasos de medición y rectificación
del alabeo:
Coloque una regla y un calibre de
espesores en la culata.
Utilice un calibre de espesores para
medir el alabeo.
Si el alabeo está fuera de especifi-
caciones, rectifique la culata.
Coloque un papel de lija húmedo
de grano 400 ~ 600 sobre el plano
de la junta de la culata y comience
el rectificado de la culata siguiendo
un patrón en forma de ocho.
NOTA:
Para asegurar una superficie uni-
forme, gire la culata varias veces.

4 - 33
ENG
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Demontage-Arbeiten:1 Ventile demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN DEMON-
TIEREN
Vorbereitung für den Ausbau Zylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Tassenstößel 5
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 2 Ventilplättchen 5
3 Ventilkeil 10
4 Ventilfederteller 5
5 Ventilfeder 5
6 Ventilschaft-Abdichtung 5
7 Ventilfedersitz 5
8 Auslaßventil 2
9 Einlaßventil 3
1
SOUPAPES ET RESSORTS DE SOUPAPE
SOUPAPES ET RESSORTS DE SOUPAPE
Organisation de la dépose:1 Dépose de la soupape
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES SOUPAPES ET DES RES-
SORTS DE SOUPAPE
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Poussoir de soupape 5
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 2 Cale de réglage 5
3 Clavette de soupape 10
4 Arrêtoir de soupape 5
5 Ressort de soupape 5
6 Joint d’étanchéité de queue 5
7Siège de ressort de soupape 5
8 Soupape d’échappement 2
9 Soupape d’admission (centre) 3
1
VÁLVULAS Y MUELLES DE VÁLVULA
VÁLVULAS Y MUELLES DE VÁLVULA
Alcance de la extracción:1 Extracción de la válvula
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LAS VÁLVULAS Y
LOS MUELLES DE VÁLVULA
Preparación para la extracción Culata Consulte el apartado “CULATA”.
1 Empujador de la válvula 5
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 2 Suplemento de ajuste 5
3 Chaveta de la válvula 10
4 Retenedor de la válvula 5
5 Muelle de la válvula 5
6 Retén del vástago 5
7 Asiento del muelle de la válvula 5
8Válvula de escape 2
9Válvula de admisión3
1

ENG
4 - 35
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
PRÜFUNG
Ventil
1. Messen:
Ventilschaftspiel
Unvorschriftsmäßig → Ven-
tilführung erneuern. Ventilschaftspiel =
Ventilführungsdurchmesser
a – Ventilschaftdurchmes-
ser b
Ventilschaftspiel
Einlaß
0,010–0,037 mm

0,08 mm
Auslaß
0,020–0,047 mm

0,10 mm
2. Erneuern:
Ventilführung
Arbeitsschritte:
Die Ventilführung mit einem
Ventilführungs-Austreiber 1
ausbauen.
Die neue Ventilführung mit ei-
nem Ventilführungs-Austreiber
1 und einer Ventilführungs-
Einbauhülse 2 einbauen.
Nach dem Einbau muß die Ven-
tilführung mit der Ventilfüh-
rungs-Reibahle 3 bearbeitet
werden, bis das korrekte Spiel
erreicht ist.
HINWEIS:
Den Zylinderkopf in einem Ofen
auf 100 ˚C erhitzen, um den Aus-
und Einbau zu erleichtern und
eine exakte Passung zu gewähr-
leisten. CONTROLE
Soupape
1. Mesurer:
Jeu de queue dans le guide
Hors spécifications → Rempla-
cer le guide de soupape. Jeu de queue dans le guide de sou-
pape =
Diamètre intérieur de guide de
soupape a – Diamètre de
queue de soupape b
Jeu (entre queue et guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
:
0,08 mm (0,003 in)
Echappement:
0,020 à 0,047 mm
(0,0008 à 0,0019 in)
:
0,10 mm (0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
Déposer le guide de soupape en
utilisant l’extracteur de guide de
soupape 1.
Installer le nouveau guide de sou-
pape en utilisant l’outil de dépose du
guide de soupape 1 et l’outil d’ins-
tallation du guide de soupape 2.
Après avoir reposé le guide de sou-
pape, aléser le guide de soupape en
utilisant l’alésoir de guide de sou-
pape 3 pour obtenir un jeu correct
de queue dans le guide.
N.B.:
Pour faciliter l’extraction et la remise
en place du guide et maintenir un ajus-
tage correct, faire chauffer la culasse à
100 ˚C (212 ˚F) dans un four.INSPECCIÓN
Válvula
1. Medir:
Holgura entre el vástago y la
guía
Fuera de especificaciones →
Reemplazar la guía de la vál-
vula. Holgura entre el vástago y la guía
=Diámetro interno de la guía de
la válvula a –Diámetro del vás-
tago de la válvula b
Holgura (del vástago a la
guía):
Admisión:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
:
0,08 mm (0,003 in)
Escape:
0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)
:
0,10 mm (0,004 in)
2. Reemplazar:
Guía de la válvula
Pasos de sustitución:
Extraiga la guía de la válvula con
un extractor de guías de válvula 1.
Instale la nueva guía de la válvula
con un extractor de guías de vál-
vula 1 y un instalador de guías de
válvula 2.
Después de instalar la guía de la
válvula, efectúe el escariado de la
misma con el escariador de la guía
de la válvula 3 hasta conseguir la
holgura correcta entre el vástago y
la guía.
NOTA:
Para facilitar la extracción de la guía,
la instalación y para mantenerla colo-
cada adecuadamente, caliente la
culata a una temperatura de 100 ˚C
(212 ˚F) o superior.
