5-18
ESD
GJU01122
Abschleppen des
Wasserfahrzeugs
Fällt das Wasserfahrzeug aus, während es im
Wasser ist, kann es an Land zurückgeschleppt
werden.
Muß das Wasserfahrzeug in einem Notfall mit
Hilfe eines Abschleppseils abgeschleppt werden,
sollte der Fahrer dabei auf dem Wasserfahrzeug
sitzen und die Lenkergriffe festhalten.
@
Das Wasserfahrzeug langsam ziehen; Was-
ser könnte in den Lufteinlaß gelangen und
den Motorraum unter Wasser setzen, wenn
das Wasserfahrzeug zu schnell gezogen
wird.

Das Wasserfahrzeug nur an der Bugöse
1
ziehen.

Während des Abschleppens muß sich der
Bug gut über dem Wasser befinden, damit
verhindert wird, daß Wasser in den Motor-
raum gelangen kann.
@
@
Das Wasserfahrzeug sollte nur in einem
Notfall abgeschleppt werden.

Das Abschleppseil sollte lang genug sein,
so daß das Wasserfahrzeug nicht mit dem
Zugboot zusammenstoßen kann, wenn die-
ses die Geschwindigkeit verringert. Eine
gute Richtlinie für die Länge eines Ab-
schleppseils wäre dreimal die kombinierte
Länge des Abschleppbootes und des Was-
serfahrzeugs. Ein kürzeres Seil kann ver-
wendet werden, wenn das Wasserfahrzeug
ganz langsam abgeschleppt wird.

Der Fahrer des Abschleppbootes muß die
Geschwindigkeit auf ein Minimum halten
und Verkehr und Hindernisse vermeiden,
die eine Gefahr für den Fahrer auf dem
Wasserfahrzeug darstellen könnten.
@
SJU01122
Remolque de la moto de agua
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Si la moto de agua debe ser remolcada de
emergencia con un cabo de remolque, el piloto
debe permanecer a bordo sujetando el manillar.
@
Remolque la moto de agua lentamente;
puede penetrar agua en la toma de admi-
sión de aire e inundar la cámara del motor
si se remolca a demasiada velocidad.

Remolque la moto de agua por el pasaca-
bos de proa 1
únicamente.

Durante el remolque debe mantenerse la
proa fuera del agua para impedir que entre
agua en la cámara del motor.
@
@
La moto de agua sólo debe ser remolcada
en caso de emergencia.

El cabo de remolque debe ser lo suficiente-
mente largo para que la moto de agua no
choque con la embarcación que remolca al
reducir ésta su velocidad. Por regla gene-
ral, el cabo de remolque debe tener tres ve-
ces la suma de la eslora de la embarcación
que remolca y la de la moto de agua. Puede
utilizarse un cabo de remolque más corto si
la maniobra se realiza a muy poca veloci-
dad.

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y evi-
tar el tráfico u obstáculos que puedan po-
ner en peligro al piloto de la moto de agua.
@
UF0X82A0.book Page 18 Friday, August 3, 2001 11:27 AM

5-19
F
FJU01123
Scooter nautique submergé
Si le scooter est submergé ou rempli d’eau,
procédez comme suit et consultez votre conces-
sionnaire Yamaha aussi vite que possible. Le
non-respect de ces consignes peut provoquer de
graves dommages au moteur!
1. Echouez le scooter et enlevez les bouchons
de vidange de poupe pour évacuer l’eau du
compartiment moteur.
2. Placez le robinet de carburant sur “OFF”.
3. Déposez les bougies et séchez-les à l’aide
d’un chiffon.
4. Sans remonter les bougies, lancez le moteur
jusqu’à ce que toute l’eau contenue dans les
cylindres ait été évacuée.
5. Replacez les bouchons de vidange et les bou-
gies.
6. Tournez le robinet de carburant sur “ON”.
7. Remettez le scooter à l’eau et faites tourner
le moteur pendant au moins 10 minutes. Si le
moteur ne démarre pas, répétez les étapes ci-
dessus.
8. Coupez le moteur. Placez le robinet de car-
burant sur “OFF”.
9. Faites réviser le scooter par un concession-
naire Yamaha le plus rapidement possible.
UF0X82A0.book Page 19 Friday, August 3, 2001 11:27 AM

5-20
ESD
GJU01123
Untergegangenes
Wasserfahrzeug
Ist das Wasserfahrzeug untergegangen oder
mit Wasser überflutet, das folgende Verfahren be-
folgen und sobald wie möglich einen Yamaha Ver-
tragshändler konsultieren. Ein Versäumnis dies
zu tun, könnte ernsthaften Motorschaden zur Fol-
ge haben!
1. Das Wasserfahrzeug an Land ziehen und die
Ablaßstopfen im Heck entfernen, um das
Wasser aus dem Motorraum abzulassen.
2. Den Drehknopf des Kraftstoffhahns auf “OFF”
drehen.
3. Die Zündkerzen ausbauen und mit einem
Tuch trocknen.
4. Ohne die Zündkerzen wieder einzubauen,
den Motor anlassen bis alles Wasser aus den
Zylindern abgelaufen ist.
5. Die Ablaßstopfen im Heck und die Zündker-
zen wieder einbauen.
6. Den Kraftstoffhahn auf “ON” stellen.
7. Das Wasserfahrzeug wieder zu Wasser las-
sen und dann den Motor mindestens 10 Minu-
ten lang laufen lassen. Sollte der Motor nicht
starten, wiederholen Sie die obigen Schritte.
8. Den Motor abschalten. Den Kraftstoffhahn auf
“OFF” stellen.
9. Lassen Sie Ihr Wasserfahrzeug so bald wie
möglich von einen Yamaha Ver tragshändler
überprüfen.
SJU01123
Hundimiento de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y con-
sulte lo antes posible a un concesionario
Ya m a h a . ¡La omisión de dicho procedimiento
puede provocar graves daños al motor!
1. Vare la moto de agua y quite los tapones de
achique de popa para achicar el agua de la
cámara del motor.
2. Gire la llave de paso de combustible hasta la
posición “OFF”.
3. Desmonte las bujías y séquelas con un paño.
4. Sin montar de nuevo las bujías, haga girar el
motor hasta que se haya vaciado todo el agua
de los cilindros.
5. Coloque los tapones de achique de popa y las
bujías.
6. Gire la llave de paso de combustible hasta la
posición “ON”.
7. Bote la moto de agua y mantenga el motor en
marcha durante 10 minutos. Si el motor no
arranca, repita los pasos anteriores.
8. Pare el motor. Gire la llave de paso de com-
bustible hasta la posición “OFF”.
9. Haga revisar la moto de agua por un conce-
sionario Yamaha lo antes posible.
UF0X82A0.book Page 20 Friday, August 3, 2001 11:27 AM

F
FJU01124
ANNEXE
Index
............................................................. 6-1
UF0X82A0.book Page 1 Friday, August 3, 2001 11:27 AM

ESD
6

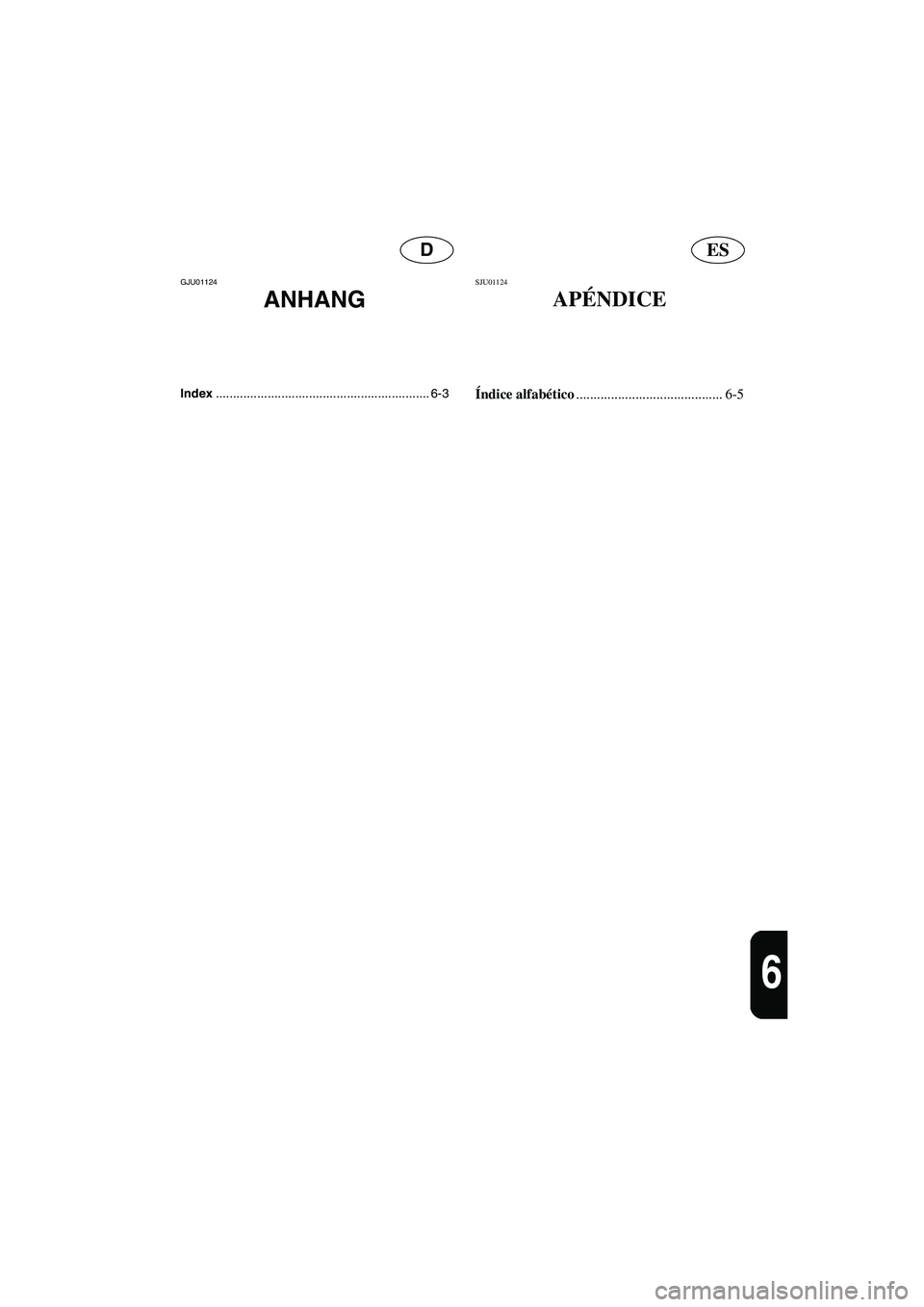

GJU01124
ANHANG
Index.............................................................. 6-3
SJU01124
APÉNDICE
Índice alfabético
.......................................... 6-5
UF0X82A0.book Page 2 Friday, August 3, 2001 11:27 AM

6-1
F
FJU01125
Index
A
Accélérateur ................................................. 3-21
Accostage du scooter.................................... 3-65
Apprendre à utiliser le scooter nautique....... 3-41
Apprenez à connaître votre scooter
nautique ........................................................ 3-39
Arrêt du moteur ............................................ 3-37
Arrêter le scooter .......................................... 3-63
Autres étiquettes ............................................. 1-8
B
Batterie ..................................................3-17, 4-7
Boîte à gants ................................................. 2-41
Bouchon du réservoir de carburant .............. 2-11
Bouchon du réservoir d’huile ....................... 2-11
Bouton de réinitialisation ............................. 2-31
C
Capot ............................................................ 2-11
Caractéristiques du scooter nautique ............ 1-29
Carburant et huile ........................................... 3-1
Centre d’information multifonction ....2-29, 3-25
Compartiment de rangement avant .............. 2-39
Compartiment moteur .................................. 3-13
Compartiments de rangement....................... 2-39
Compte-tours ................................................ 2-31
Compteur de vitesse ..................................... 2-31
Compteur horaire.......................................... 2-33
Contacteur d’arrêt du moteur ....................... 2-15
Contacteur de démarrage .............................. 2-17
Contacteurs ................................................... 3-25
Contrôles après utilisation ............................ 3-67
Contrôles préalables ....................................... 3-9
Cordon du coupe-circuit du moteur ............. 3-23
Coupe-circuit du moteur............................... 2-15
D
Démarrage depuis un ponton........................ 3-49
Démarrage du moteur ................................... 3-31
Démarrage du scooter................................... 3-47
Démarrage et embarquement en eau
peu profonde................................................. 3-49
Démarrage forcé........................................... 5-13E
Echouage du scooter .................................... 3-65
Embarquement avec un passager ................. 3-53
Embarquement et démarrage en eau
profonde ....................................................... 3-51
Embarquement seul ...................................... 3-51
Emplacement des composants principaux ..... 2-1
Emplacement des étiquettes ........................... 1-3
Entreposage .................................................... 4-1
Entretien et réglages ..................................... 4-11
Equipement recommandé............................. 1-25
Essence ........................................................... 3-1
Essence-alcool................................................ 3-3
Etiquettes d’avertissement ............................. 1-4
Etiquettes de mise en garde............................ 1-7
Etiquettes importantes .................................... 1-3
Extincteur ..................................................... 3-19
F
Faire virer le scooter .................................... 3-59
Filtre à huile ................................................. 4-23
Filtre de carburant ........................................ 4-21
Flotteur Yamaha réglable (Y.A.S.) .............. 2-41
Fonctionnement............................................ 3-27
Fond de cale ................................................. 3-15
H
Huile moteur 2 temps ..................................... 3-3
I
Indicateur d’avertissement de
niveau de carburant ...................................... 2-35
Indicateur d’avertissement de
niveau d’huile............................................... 2-35
Indicateur d’avertissement de
surchauffe du moteur ................................... 2-37
Informations de sécurité................................. 1-9
Inspection de la batterie ............................... 4-37
Inspection du câble de direction................... 4-25
Inspection du mécanisme QSTS .................. 4-27
Inspection du système d’alimentation .......... 4-19
Inspection du système d’injection d’huile ... 4-23
Inspection et réglage du câble
d’accélérateur ............................................... 4-25
J
Jauge de carburant........................................ 2-33
UF0X82A0.book Page 1 Friday, August 3, 2001 11:27 AM

6-2
F
L
Levier de starter............................................ 2-15
Liste de vérification des contrôles
préalables........................................................ 3-9
Lubrification ................................................... 4-5
M
Manette des gaz ............................................ 2-17
Manuel de l’utilisateur et trousse à outils..... 4-13
N
Navigation avec un passager ........................ 3-45
Navigation sur eau agitée ............................. 3-65
Nettoyage de l’entrée de la tuyère et de la
turbine........................................................... 5-11
Nettoyage du scooter nautique ....................... 4-9
Nettoyage et réglage des bougies ................. 4-29
Numéro de série du moteur ............................ 1-1
Numéro d’identification de la coque
(HIN) .............................................................. 1-1
Numéro d’identification primaire
(PRI-ID) ......................................................... 1-1
Numéros d’identification................................ 1-1
P
Poignée ......................................................... 2-23
Points de contrôle préalables ........................ 3-13
Points de lubrification .................................. 4-31
Précautions ................................................... 1-27
Procédures d’urgence ................................... 5-11
Proue abaissée .............................................. 2-23
Proue relevée ................................................ 2-23
Purge de la pompe d’injection d’huile ......... 4-43
Q
Quitter le scooter .......................................... 3-37
R
Raccordement des câbles volants ................. 5-15
Recherche des pannes..................................... 5-1
Réglage du carburateur................................. 4-41
Réglage du flotteur réglable Yamaha
(Y.A.S.) ........................................................ 4-45
Réglage du régime embrayé......................... 4-41
Règles de navigation .................................... 1-13
Règles de sécurité nautique .......................... 1-31
Règles d’utilisation....................................... 1-17
Remorquage du scooter ................................ 5-17
Remplacement du fusible ............................. 4-43
Remplissage du réservoir d’essence............... 3-5Remplissage du réservoir d’huile................... 3-7
Réservoir de carburant ................................. 4-21
Réservoir d’huile .......................................... 4-23
Restrictions relatives aux personnes
habilitées à piloter le scooter nautique ......... 1-11
Rinçage du système de refroidissement ......... 4-1
Robinet de carburant .................................... 2-13
Rodage du moteur ........................................ 3-27
S
Scooter chaviré............................................. 3-55
Scooter nautique submergé.......................... 5-19
Sélecteur QSTS
(système de réglage rapide de l’assiette)...... 2-21
Séparateur d’eau........................................... 3-15
Siège ............................................................... 2-9
Sortie témoin d’eau de
refroidissement .................................... 2-19, 3-25
Spécifications ............................................... 4-47
Système d’alimentation .................................. 4-5
Système d’avertissement de
surchauffe du moteur ................................... 2-25
Système de direction ........................... 2-19, 3-21
Systèmes de carburant et d’huile ................. 3-13
T
Tableau de dépannage .................................... 5-1
Tableau d’entretien périodique .................... 4-15
Transport ...................................................... 3-71
Tuyère .......................................................... 3-23
U
Utilisation des commandes et autres
fonctions ......................................................... 2-9
Utilisation de votre scooter nautique ........... 3-39
Utilisez votre scooter
nautique de manière responsable ................. 1-33
UF0X82A0.book Page 2 Friday, August 3, 2001 11:27 AM

6-3
D
GJU01125
Index
2-Takt-Motoröl ......................................... 3-4
A
Ablagefächer ......................................... 2-40
Ablassen der Öleinspritzpumpe ............ 4-44
Abschalten des Motors.......................... 3-38
Abschleppen des Wasserfahrzeugs...... 5-18
Andere Etiketten...................................... 1-8
Anfangskennummer (PRI-ID) .................. 1-2
Anhalten des Wasserfahrzeugs ............ 3-64
Anschließen der
Überbrückungskabel ............................. 5-16
Aufsitzen und Starten in tiefem
Gewässer .............................................. 3-52
Auswechseln der Sicherung.................. 4-44
B
Batterie ........................................... 3-18, 4-8
Bedienung der Kontrollen und
anderer Funktionen ............................... 2-10
Benutzungsbeschränkungen für
dieses Wasserfahrzeug......................... 1-12
Benzin ..................................................... 3-2
Beschränkungen bei der Fahrt .............. 1-14
Betreiben Ihres Wasserfahrzeugs ......... 3-40
Betrieb ................................................... 3-28
Betrieb des Wasserfahrzeugs mit
einem Mitfahrer ..................................... 3-46
Betrieb in rauhem Gewässer................. 3-66
Betriebserfordernisse ............................ 1-18
Bilge ...................................................... 3-16
Bug-nach-oben...................................... 2-24
Bug-nach-unten..................................... 2-24
C
Choke-Hebel ......................................... 2-16
D
Das Aufsitzen alleine............................. 3-52
Das Aufsitzen mit einem Mitfahrer ........ 3-54
Das Säubern des Wasserfahrzeugs ..... 4-10
Das Starten des Motors ........................ 3-32
Das Starten des Wasserfahrzeugs ....... 3-48
Das Wasserfahrzeug an Land ziehen ... 3-66
Die Schalter........................................... 3-26Docken des Wasserfahrzeugs .............. 3-66
Drehknopf des Kraftstoffhahns .............. 2-14
Drehzahlmesser .................................... 2-32
E
Eigenschaften des Wasserfahrzeugs .... 1-30
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz ....................................... 4-14
Einfahrzeit des Motors .......................... 3-28
Einstellen der
Langsamstlaufgeschwindigkeit ............. 4-42
Einstellen des Vergasers ...................... 4-42
Einstellung des seitlichen Auslegers
(Yamaha Adjustable
Sponson, Y.A.S.)................................... 4-46
Empfohlene Ausstattung ....................... 1-26
Erfreuen Sie sich
verantwortungsbewußt an Ihrem
Wasserfahrzeug .................................... 1-34
F
Feuerlöscher ......................................... 3-20
Füllen des Kraftstofftanks ........................ 3-6
Füllen des Öltanks .................................. 3-8
G
Gashebel ......................................2-18, 3-22
Gasohol ................................................... 3-4
Gekentertes Wasserfahrzeug ............... 3-56
Geschwindigkeitsmesser ...................... 2-32
H
Handgriff................................................ 2-24
Handschuhfach ..................................... 2-42
Haube .................................................... 2-12
I
Information zu den Gefahren ................ 1-28
K
Kennummern........................................... 1-2
Kraftstoffilter .......................................... 4-22
Kraftstoffmesser .................................... 2-34
Kraftstoffsystem ...................................... 4-6
Kraftstofftank ......................................... 4-22
Kraftstoff-Tankdeckel ............................ 2-12
Kraftstoff und Öl ...................................... 3-2
Kraftstoff- und Ölsystem ........................ 3-14
Kraftstoff-Warnanzeiger ........................ 2-36
Kühlwasser-
Kontrollstrahlauslaß.....................2-20, 3-26
UF0X82A0.book Page 3 Friday, August 3, 2001 11:27 AM
