2002 Peugeot 307 SW ESP

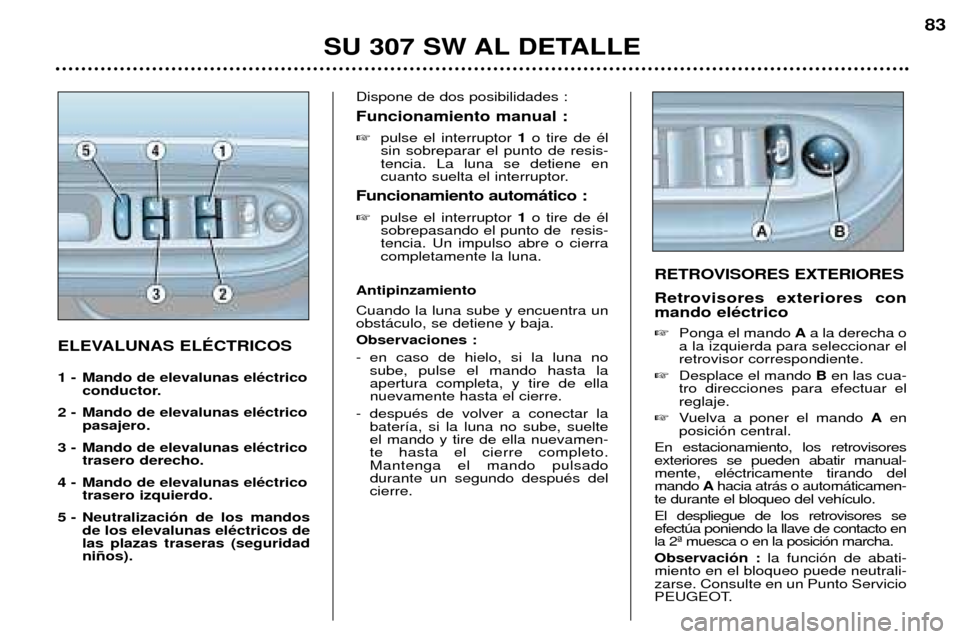

ELEVALUNAS ELƒCTRICOS
1 - Mando de elevalunas elŽctricoconductor.
2 - Mando de elevalunas elŽctrico pasajero.
3 - Mando de elevalunas elŽctrico trasero derecho.
4 - Mando de elevalunas elŽctrico trasero izquierdo.
5 - Neutralizaci—n de los mandos de los elevalunas elŽctricos de las plazas traseras (seguridadni–os). Dispone de dos posibilidades : Funcionamiento manual :
pulse el interruptor 1o tire de Žl
sin sobreparar el punto de resis- tencia. La luna se detiene en
cuanto suelta el interruptor.
Funcionamiento autom‡tico : pulse el interruptor 1o tire de Žl
sobrepasando el punto de resis- tencia. Un impulso abre o cierracompletamente la luna.
Antipinzamiento Cuando la luna sube y encuentra un obst‡culo, se detiene y baja. Observaciones :
- en caso de hielo, si la luna no sube, pulse el mando hasta la apertura completa, y tire de ellanuevamente hasta el cierre.
- despuŽs de volver a conectar la bater’a, si la luna no sube, suelteel mando y tire de ella nuevamen-te hasta el cierre completo.Mantenga el mando pulsadodurante un segundo despuŽs delcierre.
SU 307 SW AL DETALLE 83
RETROVISORES EXTERIORES Retrovisores exteriores con mando elŽctrico Ponga el mando Aa la derecha o
a la izquierda para seleccionar el retrovisor correspondiente.
Desplace el mando Ben las cua-
tro direcciones para efectuar elreglaje.
Vuelva a poner el mando Aen
posici—n central.
En estacionamiento, los retrovisoresexteriores se pueden abatir manual-mente, elŽctricamente tirando delmando Ahacia atr‡s o autom‡ticamen-
te durante el bloqueo del veh’culo. El despliegue de los retrovisores se efectœa poniendo la llave de contacto enla 2» muesca o en la posici—n marcha. Observaci—n : la funci—n de abati-
miento en el bloqueo puede neutrali- zarse. Consulte en un Punto Servicio
PEUGEOT.

ELEVALUNAS ELƒCTRICOS
1 - Mando de elevalunas elŽctricoconductor.
2 - Mando de elevalunas elŽctrico pasajero.
3 - Mando de elevalunas elŽctrico trasero derecho.
4 - Mando de elevalunas elŽctrico trasero izquierdo.
5 - Neutralizaci—n de los mandos de los elevalunas elŽctricos de las plazas traseras (seguridadni–os). Dispone de dos posibilidades : Funcionamiento manual :
pulse el interruptor 1o tire de Žl
sin sobreparar el punto de resis- tencia. La luna se detiene en
cuanto suelta el interruptor.
Funcionamiento autom‡tico : pulse el interruptor 1o tire de Žl
sobrepasando el punto de resis- tencia. Un impulso abre o cierracompletamente la luna.
Antipinzamiento Cuando la luna sube y encuentra un obst‡culo, se detiene y baja. Observaciones :
- en caso de hielo, si la luna no sube, pulse el mando hasta la apertura completa, y tire de ellanuevamente hasta el cierre.
- despuŽs de volver a conectar la bater’a, si la luna no sube, suelteel mando y tire de ella nuevamen-te hasta el cierre completo.Mantenga el mando pulsadodurante un segundo despuŽs delcierre.
SU 307 SW AL DETALLE 83
RETROVISORES EXTERIORES Retrovisores exteriores con mando elŽctrico Ponga el mando Aa la derecha o
a la izquierda para seleccionar el retrovisor correspondiente.
Desplace el mando Ben las cua-
tro direcciones para efectuar elreglaje.
Vuelva a poner el mando Aen
posici—n central.
En estacionamiento, los retrovisoresexteriores se pueden abatir manual-mente, elŽctricamente tirando delmando Ahacia atr‡s o autom‡ticamen-
te durante el bloqueo del veh’culo. El despliegue de los retrovisores se efectœa poniendo la llave de contacto enla 2» muesca o en la posici—n marcha. Observaci—n : la funci—n de abati-
miento en el bloqueo puede neutrali- zarse. Consulte en un Punto Servicio
PEUGEOT.

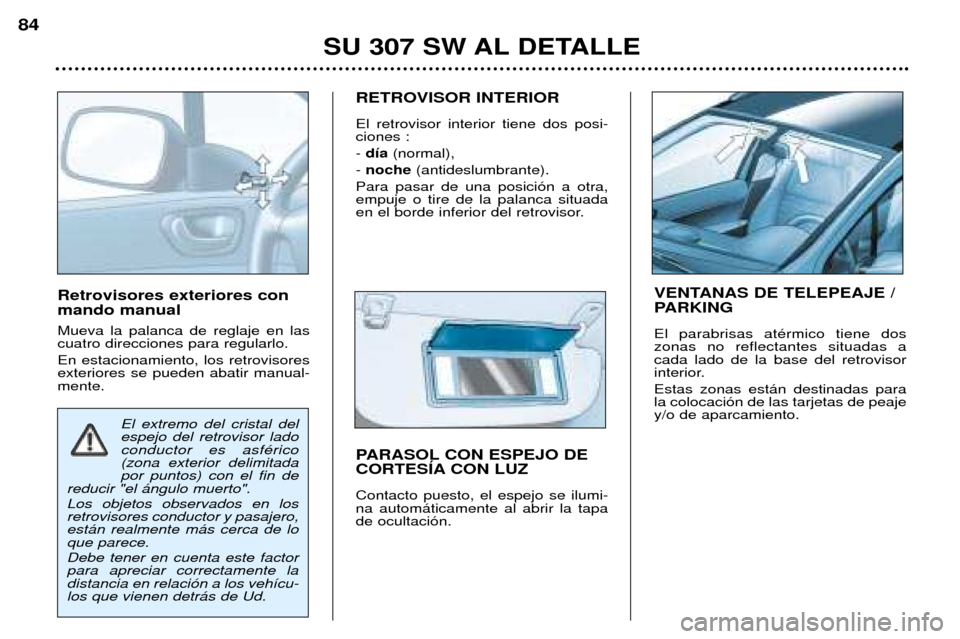

Retrovisores exteriores con mando manual Mueva la palanca de reglaje en las cuatro direcciones para regularlo. En estacionamiento, los retrovisores exteriores se pueden abatir manual-mente.RETROVISOR INTERIOR El retrovisor interior tiene dos posi- ciones : -
d’a (normal),
- noche (antideslumbrante).
Para pasar de una posici—n a otra, empuje o tire de la palanca situada
en el borde inferior del retrovisor.
SU 307 SW AL DETALLE
84
El extremo del cristal del espejo del retrovisor ladoconductor es asfŽrico(zona exterior delimitadapor puntos) con el fin de
reducir "el ‡ngulo muerto". Los objetos observados en los retrovisores conductor y pasajero,est‡n realmente m‡s cerca de loque parece. Debe tener en cuenta este factor para apreciar correctamente ladistancia en relaci—n a los veh’cu-los que vienen detr‡s de Ud. PARASOL CON ESPEJO DE
CORTESêA CON LUZ Contacto puesto, el espejo se ilumi- na autom‡ticamente al abrir la tapade ocultaci—n. VENTANAS DE TELEPEAJE /
PARKING El parabrisas atŽrmico tiene dos zonas no reflectantes situadas acada lado de la base del retrovisor
interior. Estas zonas est‡n destinadas para la colocaci—n de las tarjetas de peajey/o de aparcamiento.

Retrovisores exteriores con mando manual Mueva la palanca de reglaje en las cuatro direcciones para regularlo. En estacionamiento, los retrovisores exteriores se pueden abatir manual-mente.RETROVISOR INTERIOR El retrovisor interior tiene dos posi- ciones : -
d’a (normal),
- noche (antideslumbrante).
Para pasar de una posici—n a otra, empuje o tire de la palanca situada
en el borde inferior del retrovisor.
SU 307 SW AL DETALLE
84
El extremo del cristal del espejo del retrovisor ladoconductor es asfŽrico(zona exterior delimitadapor puntos) con el fin de
reducir "el ‡ngulo muerto". Los objetos observados en los retrovisores conductor y pasajero,est‡n realmente m‡s cerca de loque parece. Debe tener en cuenta este factor para apreciar correctamente ladistancia en relaci—n a los veh’cu-los que vienen detr‡s de Ud. PARASOL CON ESPEJO DE
CORTESêA CON LUZ Contacto puesto, el espejo se ilumi- na autom‡ticamente al abrir la tapade ocultaci—n. VENTANAS DE TELEPEAJE /
PARKING El parabrisas atŽrmico tiene dos zonas no reflectantes situadas acada lado de la base del retrovisor
interior. Estas zonas est‡n destinadas para la colocaci—n de las tarjetas de peajey/o de aparcamiento.

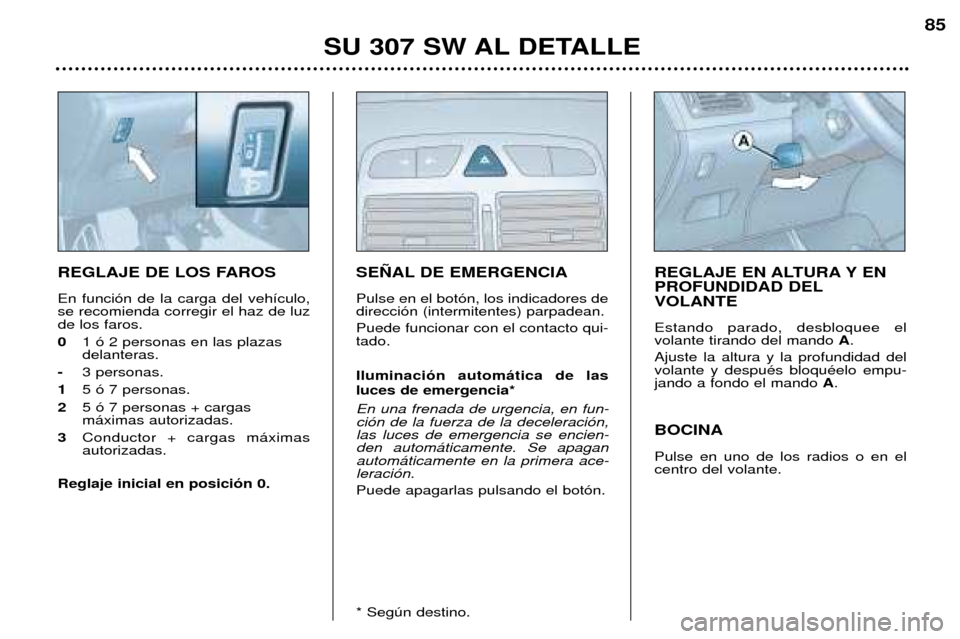

REGLAJE DE LOS FAROS En funci—n de la carga del veh’culo, se recomienda corregir el haz de luzde los faros. 0 1 — 2 personas en las plazas delanteras.
- 3 personas.
1 5 — 7 personas.
2 5 — 7 personas + cargas m‡ximas autorizadas.
3 Conductor + cargas m‡ximasautorizadas.
Reglaje inicial en posici—n 0. SE„AL DE EMERGENCIA Pulse en el bot—n, los indicadores de direcci—n (intermitentes) parpadean. Puede funcionar con el contacto qui- tado. Iluminaci—n autom‡tica de las luces de emergencia* En una frenada de urgencia, en fun- ci—n de la fuerza de la deceleraci—n,las luces de emergencia se encien-den autom‡ticamente. Se apaganautom‡ticamente en la primera ace-leraci—n. Puede apagarlas pulsando el bot—n. * Segœn destino.REGLAJE EN ALTURA Y EN PROFUNDIDAD DELVOLANTE Estando parado, desbloquee el volante tirando del mando
A.
Ajuste la altura y la profundidad delvolante y despuŽs bloquŽelo empu-jando a fondo el mando A.
BOCINA Pulse en uno de los radios o en el centro del volante.
SU 307 SW AL DETALLE 85

PLAFONES DE TECHO
1 - Plaf—n de techo delantero
2 - Lectores de mapas delanteros
3 - Luces de cortes’a traseras 2» fila
4 - Plaf—n de techo trasero 3» fila Llave en posici—n accesorios (1» muesca) o contacto puesto, accione el interruptor correspondiente. Los plafones de techo delantero y trasero, as’ como las luces de cortes’a se encienden al quitar la llave de contacto, al des- bloquear el veh’culo o a la apertura de una de las puertas. Se apagan progresivamente despuŽs de poner el contacto o al bloquear el veh’culo. Un impulso en el interruptor 1enciende los plafones de techo delantero y trasero, as’ como las luces de cortes’a por un
periodo de diez minutos.
Un impulso en el interruptor 3— 4enciende la luz de cortes’a correspondiente o el plaf—n de techo trasero por un perio-
do de diez minutos.
Observaci—n : Los plafones de techo y las luces de cortes’a pueden neutralizarse pulsando m‡s de tres segundos en el
interruptor 1. As’ mismo, un impulso corto en Žste enciende y apaga el plaf—n de techo delantero. Los lectores de mapas no
est‡n afectados y pueden encenderse. Para reactivar la iluminaci—n, pulse en el interruptor m‡s de tres segundos.
SU 307 SW AL DETALLE
86

ACONDICIONAMIENTOS INTERIORES
1 - GuanteraEst‡ provista de una cerradura. Para abrir la guantera, levante la empu–adura.Al abrir la tapa se enciende una luz.La guantera lleva una boquilla de ventilaci—n obturable, que env’a el mismo aire acondicionado que los aireadores del habit‡culo y tres tomas para la conexi—n de un aparato de v’deo. Est‡ preparada para colocar una botella de agua, un bol’grafo, la gu’a de utilizaci—n del veh’culo, un par de gafas, monedas, etc.
2 - Cenicero delantero Tire de la tapa para abrirlo. Para vaciarlo, una vez abierto, presione en la lengŸeta y s‡quelo.
3 - Colocaci—n
4 - Toma accesorios 12 voltios Es una toma del tipo encendedor de cigarrillos, provista de un tap—n. Est‡ alimentada a partir de la posici—n accesorios (1» muesca).
5 - Cajet’n de puerta
6 - Colocaci—n / Portalatas
7 - Caja de desperdicios Para vaciarla, abrirla a fondo (sobrepasar el punto de resistencia) y despuŽs tire de la cuba para desencajarla.
Para volverla a colocar, bloquŽela en la tapa.
SU 307 SW AL DETALLE 89

SU 307 SW AL DETALLE91
ACONDICIONAMIENTOS DEL MALETERO
1 - Empu–adura de mantenimiento y de porta-ropa
2 - Fijaciones red de sujeci—n de carga alta La red de sujeci—n de alta carga se puede instalar en la 2» — 3» fila. Abra las tapas de las fijaciones altas correspondientes.Coloque los extremos de la barra met‡lica en estas fija- ciones. Fije los dos ganchos de las cintas de la tela opaca en los anillos de amarre del piso. Los anillos est‡n situados a la altura de las fijaciones altas correspondientes.
Tense las dos cintas.Fije los dos ganchos de los el‡sticos de la tela opaca en estos mismos anillos. Observaci—n: la red tiene que estar colocada de mane-
ra que se vea la etiqueta desde el maletero. Esto ase- gura el paso correcto del cintur—n del asiento central.
3 - Toma de accesorios 12V Es una toma de 12 voltios tipo encendedor de cigarrillos,instalada en el soporte izquierdo del cubre maletas. Se alimenta con el contacto quitado.
4 - Reposabrazos traseros con empu–adura de mante- nimiento
5 - Red de sujeci—n de maletas Una de ellas contiene la red de sujeci—n de maletas.
6 - Cubre maletas Para instalarlo :
Ð coloque uno de los extremos del enrollador del cubre maletas en la 2» fila, Ð comprima el extremo opuesto del enrollador y col—-
quelo en su sitio,
Ð suŽltelo para que se active,
Ð desenrolle el cubre maletas hasta llegar al nivel de los montantes del maletero,
Ð inserte las gu’as del cubre maletas en los railes de los montantes.
Para quitarlo:
Ð retire las gu’as del cubre maletas en los railes de los montantes,
Ð meta el cubre maletas en su enrollador,
Ð compr’malo y ret’relo de su soporte de la 2» fila, Para guard‡rlo, dŽle la vuelta y col—quelo en el nivel de las dos redes de colocaci—n, previamente bajadas. Observaci—n: el enrollador dispone de dos ganchos
para la fijaci—n de la red de sujeci—n de maletas en fun- ci—n de su implantaci—n.
7 - Red de sujeci—n de maletas Fije los siete ganchos de la red en los anillos de amar-re y en los anclajes del piso.
8 - Fijaciones red de sujeci—n de maletas en versi—n "hamaca" en el nivel del port—n trasero Doble la red por la mitad.Fije los dos ganchos del medio en los anillos de amar- re del piso. Fije los otros cuatro ganchos de la red en los mon- tantes del maletero.
Ver configuraci—n de las redes (p‡gina siguiente).
