5SU 307 SW EN UNA OJEADA
LOS MANDOS EN EL VOLANTE LUCES Luces delanteras y traseras (anillo A)
Luces apagadas Luces de posici—n
Luces de cruce / Luces de carretera Iluminaci—n autom‡tica de lasluces
Iluminaci—n autom‡tica de las luces
Para activar o neutralizar la fun-ci—n, ponga la llave en posici—naccesorios, el mando de lucesen posici—n 0y presione su
extremo durante m‡s de dossegundos. Veh’culos equipados con luzantiniebla trasera (anillo B)
Luz antiniebla trasera(rotaci—n del anillo haciaadelante)
Veh’culos equipados con farosantiniebla delanteros y luzantiniebla trasera (anillo C) Faros antiniebla delante-ros (1» rotaci—n del anillohacia adelante)
Faros antiniebladelanteros y luzantiniebla trasera(2» rotaci—n del
anillo hacia adelante). Apagar: rotaci—n del anillo con impulsoshacia detr‡s. LIMPIAPARABRISAS Delantero
2 Barrido r‡pido
1 Barrido normal
I Barrido intermitente.
o
AUTO Barrido autom‡tico.
0 Parado.
Barrido golpe a golpe.
Lavaparabrisas: tire del mando hacia Ud.
Limpialunas trasero
Parado Barrido Lava-
intermitente lunas
Barrido con cadencia autom‡tica En la posici—n AUTO, el
limpiaparabrisas funciona autom‡ticamente y adapta
su velocidad a la inten-sidad de las precipita-ciones.
7779

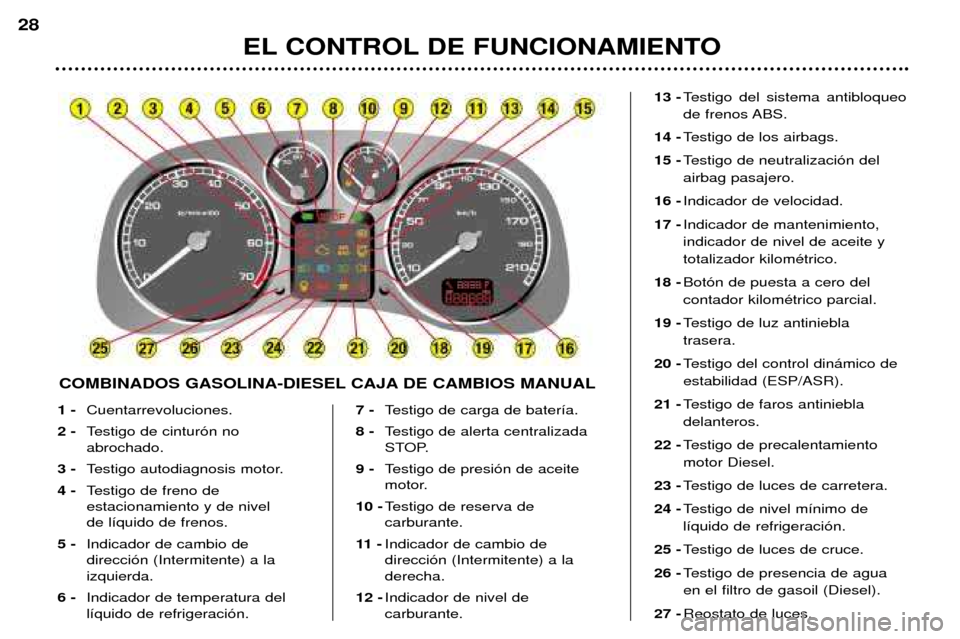

1 -Cuentarrevoluciones.
2 - Testigo de cintur—n no abrochado.
3 - Testigo autodiagnosis motor.
4 - Testigo de freno deestacionamiento y de nivel de l’quido de frenos.
5 - Indicador de cambio dedirecci—n (Intermitente) a laizquierda.
6 - Indicador de temperatura dell’quido de refrigeraci—n. 7 -
Testigo de carga de bater’a.
8 - Testigo de alerta centralizada
STOP.
9 - Testigo de presi—n de aceite
motor.
10 - Testigo de reserva decarburante.
11 - Indicador de cambio dedirecci—n (Intermitente) a laderecha.
12 - Indicador de nivel decarburante. 13 -
Testigo del sistema antibloqueo
de frenos ABS.
14 - Testigo de los airbags.
15 - Testigo de neutralizaci—n delairbag pasajero.
16 - Indicador de velocidad.
17 - Indicador de mantenimiento,indicador de nivel de aceite ytotalizador kilomŽtrico.
18 - Bot—n de puesta a cero delcontador kilomŽtrico parcial.
19 - Testigo de luz antinieblatrasera.
20 - Testigo del control din‡mico deestabilidad (ESP/ASR).
21 - Testigo de faros antiniebladelanteros.
22 - Testigo de precalentamientomotor Diesel.
23 - Testigo de luces de carretera.
24 - Testigo de nivel m’nimo del’quido de refrigeraci—n.
25 - Testigo de luces de cruce.
26 - Testigo de presencia de aguaen el filtro de gasoil (Diesel).
27 - Reostato de luces.
EL CONTROL DE FUNCIONAMIENTO
28
COMBINADOS GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL

EL CONTROL DE FUNCIONAMIENTO29
1 -
Cuentarrevoluciones.
2 - Testigo de cintur—n no abrochado.
3 - Testigo autodiagnosis motor.
4 - Testigo de freno deestacionamiento y de nivel de l’quido de frenos
5 - Indicador de cambio dedirecci—n (Intermitente) a laizquierda.
6 - Indicador de temperatura dell’quido de refrigeraci—n. 7 -
Testigo de carga de bater’a.
8 - Testigo de alerta centralizada
STOP.
9 - Testigo de presi—n de aceite
motor.
10 - Testigo de reserva decarburante.
11 - Indicador de cambio dedirecci—n (Intermitente) a laderecha.
12 - Indicador de nivel decarburante. 13 -
Testigo del sistema antibloqueo
de frenos ABS.
14 - Testigo de los airbags.
15 - Testigo de neutralizaci—n delairbag pasajero.
16 - Indicador de velocidad.
17 - Indicador de mantenimiento,indicador de nivel de aceite ytotalizador kilomŽtrico.
18 - Bot—n de puesta a cero delcontador kilomŽtrico parcial.
19 - Testigo de luz antinieblatrasera.
20 - Testigo del control din‡mico deestabilidad (ESP/ASR).
21 - Testigo de faros antiniebladelanteros.
22 - Testigo de luces de carretera.
23 - Testigo de nivel m’nimo del’quido de refrigeraci—n.
24 - Testigo de luces de cruce.
25 - Reostato de luces.
26 - Testigo del programa deportivo.
27 - Testigo del programa nieve.
28 - Indicador de posici—n de lapalanca de velocidades.
COMBINADO GASOLINA CAJA DE CAMBIOS AUTOMçTICA

EL MANDO DE LUCES Luces delanteras y traseras La selecci—n se efectœa girando el anillo A.
Luces apagadas Luces de posici—n Luces de cruce/ Luces de carretera Iluminaci—n autom‡ti- ca de las luces Inversi—n de las luces de cruce/luces de carretera
Tire del mando hacia Ud. Nota:
contacto quitado, a la apertura
de la puerta conductor, se escucha una se–al sonora, si deja las lucesencendidas. Faros antiniebla delantero y luz antiniebla trasera La selecci—n se efectœa por la rotaci—n del anillo hacia adelante para encender
y hacia atr‡s para apagar. El estado sevisualiza por el testigo del combinado.
Veh’culos equipados con luz antiniebla trasera (anillo B)
Luz antiniebla trasera
Funciona con las luces de cruce y de carretera.
Veh’culos equipados con luces antiniebla delanteras y luzantiniebla trasera (anillo C) Faros antiniebla delanteros (1» rotaci—n del anillo haciaadelante).
Funcionan con las luces de posici—ny de cruce. Faros antiniebla delan-teros y luz antinieblatrasera (2» rotaci—n delanillo hacia adelante).
Funcionan con las luces de posici—n,de cruce y de carretera. Nota : para apagar la luz antiniebla
trasera y los faros antiniebla delante- ros, gire el anillo dos veces seguidashacia atr‡s. Indicadores de direcci—n (intermitentes)
A la izquierda : hacia
abajo.
A la derecha : hacia
arriba.
SU 307 SW AL DETALLE 77
En tiempo claro o de llu- via, tanto de d’a como denoche, la luz antinieblatrasera es deslumbrantey est‡ prohibida.
No olvide apagarla cuando deje deserle necesaria.

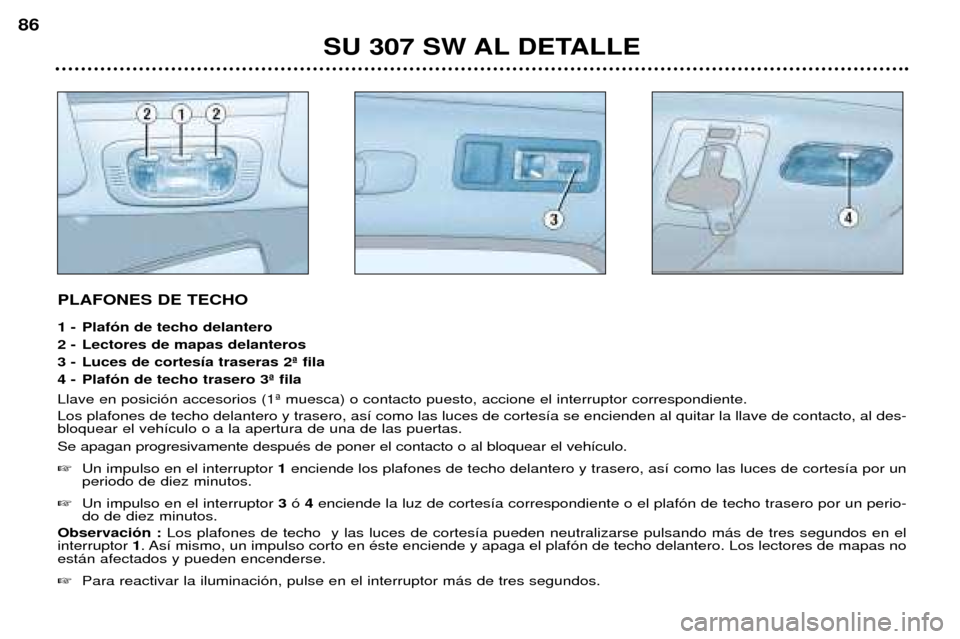

PLAFONES DE TECHO
1 - Plaf—n de techo delantero
2 - Lectores de mapas delanteros
3 - Luces de cortes’a traseras 2» fila
4 - Plaf—n de techo trasero 3» fila Llave en posici—n accesorios (1» muesca) o contacto puesto, accione el interruptor correspondiente. Los plafones de techo delantero y trasero, as’ como las luces de cortes’a se encienden al quitar la llave de contacto, al des- bloquear el veh’culo o a la apertura de una de las puertas. Se apagan progresivamente despuŽs de poner el contacto o al bloquear el veh’culo. Un impulso en el interruptor 1enciende los plafones de techo delantero y trasero, as’ como las luces de cortes’a por un
periodo de diez minutos.
Un impulso en el interruptor 3— 4enciende la luz de cortes’a correspondiente o el plaf—n de techo trasero por un perio-
do de diez minutos.
Observaci—n : Los plafones de techo y las luces de cortes’a pueden neutralizarse pulsando m‡s de tres segundos en el
interruptor 1. As’ mismo, un impulso corto en Žste enciende y apaga el plaf—n de techo delantero. Los lectores de mapas no
est‡n afectados y pueden encenderse. Para reactivar la iluminaci—n, pulse en el interruptor m‡s de tres segundos.
SU 307 SW AL DETALLE
86

LAS INFORMACIONES PRçCTICAS113
Tercer piloto stop : 4 l‡mparas W 5 W Desmonte con cuidado el guar- necido superior del port—n trase-ro desgrap‡ndolo de cada lado,perpendicularmente a su ajuste.
Introduzca un destornillador enlos dos agujeros exteriores B
para apretar las dos lengŸetas C.
Empuje el piloto hacia el exteriormanteniendo las lengetas presio-nadas.
Saque el piloto empuj‡ndolo
hacia el exterior.
Sustituya la l‡mpara defectuosa.
En el montaje, vigile que laslengŸetas del piloto estŽn bienencajadas, as’ como la correctaposici—n del guarnecido superiordel port—n trasero.

retire el porta-l‡mparas presio-nando las lengŸetas A,
sustituya la l‡mpara defectuosa.
Observaci—n : utilice, si es necesa-
rio, la llave desmonta-ruedas paraquitar las tuercas. En el montaje, cuide la buena coloca- ci—n del porta-l‡mparas y del piloto.
Luces matr’cula ( W 5 W) Inserte un destornillador fino en uno de los agujeros exterioresdel transparente.
Empœjelo hacia el exterior paraquitarlo.
Retire el transparente.
Sustituya la l‡mpara defectuosa.

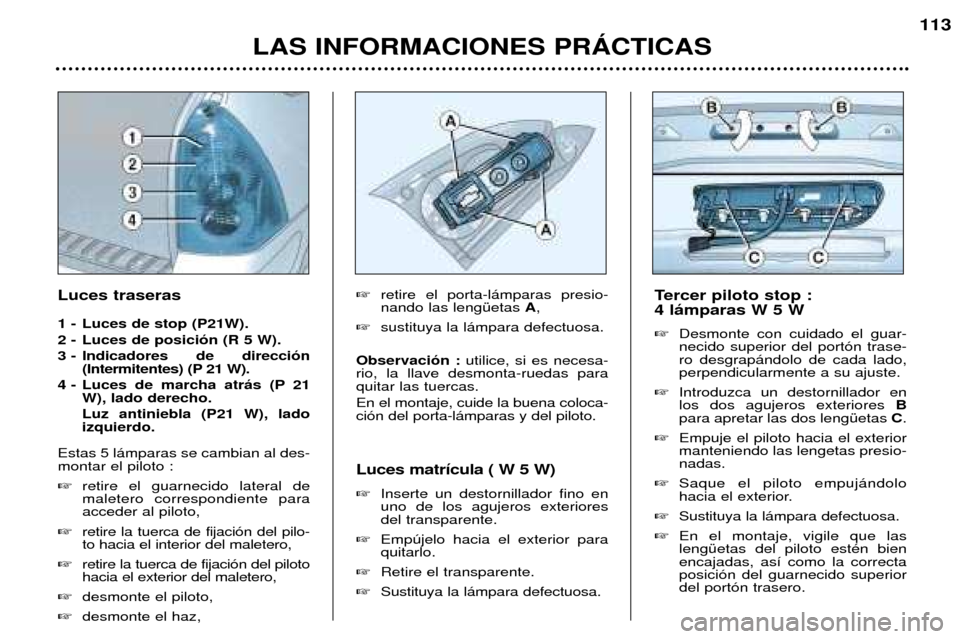

Luces traseras
1 - Luces de stop (P21W).
2 - Luces de posici—n (R 5 W).
3 - Indicadores de direcci—n
(Intermitentes) (P 21 W).
4 - Luces de marcha atr‡s (P 21 W), lado derecho.Luz antiniebla (P21 W), lado izquierdo.
Estas 5 l‡mparas se cambian al des-montar el piloto : retire el guarnecido lateral de maletero correspondiente paraacceder al piloto,
retire la tuerca de fijaci—n del pilo-to hacia el interior del maletero,
retire la tuerca de fijaci—n del pilotohacia el exterior del maletero,
desmonte el piloto,
desmonte el haz,

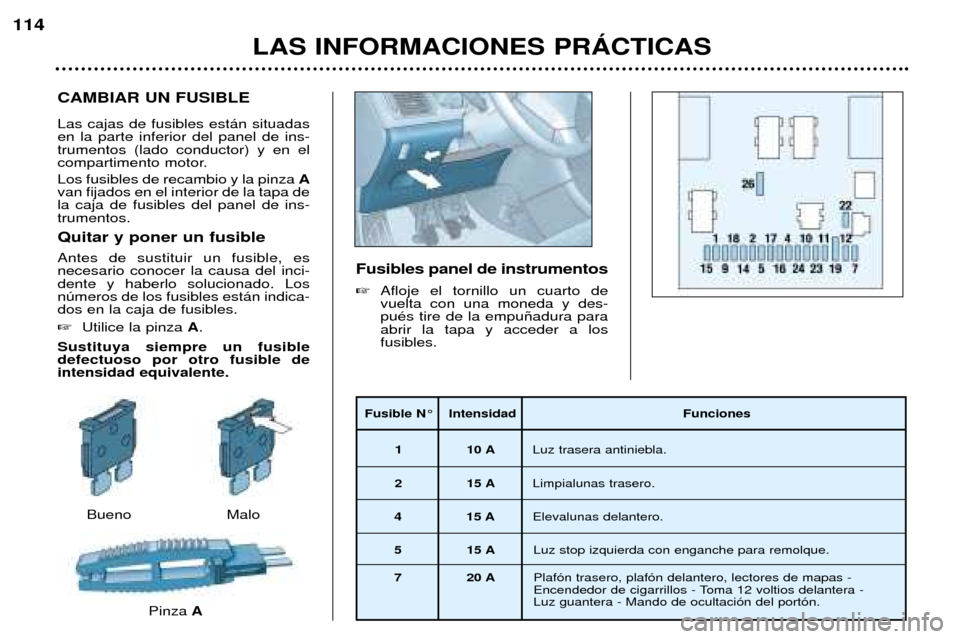

CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en la parte inferior del panel de ins-trumentos (lado conductor) y en el
compartimento motor. Los fusibles de recambio y la pinza A
van fijados en el interior de la tapa de la caja de fusibles del panel de ins-trumentos. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del inci-dente y haberlo solucionado. Losnœmeros de los fusibles est‡n indica-dos en la caja de fusibles. Utilice la pinza A.
Sustituya siempre un fusible defectuoso por otro fusible deintensidad equivalente. Fusibles panel de instrumentos
Afloje el tornillo un cuarto de vuelta con una moneda y des-puŽs tire de la empu–adura paraabrir la tapa y acceder a losfusibles.
LAS INFORMACIONES PRçCTICAS
114
Fusible N¡ Intensidad Funciones1 10 A Luz trasera antiniebla.
2 15 A Limpialunas trasero.
4 15 A Elevalunas delantero.
5 15 A Luz stop izquierda con enganche para remolque.
7 20 A Plaf—n trasero, plaf—n delantero, lectores de mapas -
Encendedor de cigarrillos - Toma 12 voltios delantera - Luz guantera - Mando de ocultaci—n del port—n.
Bueno
PinzaAMalo

LAS INFORMACIONES PRçCTICAS117

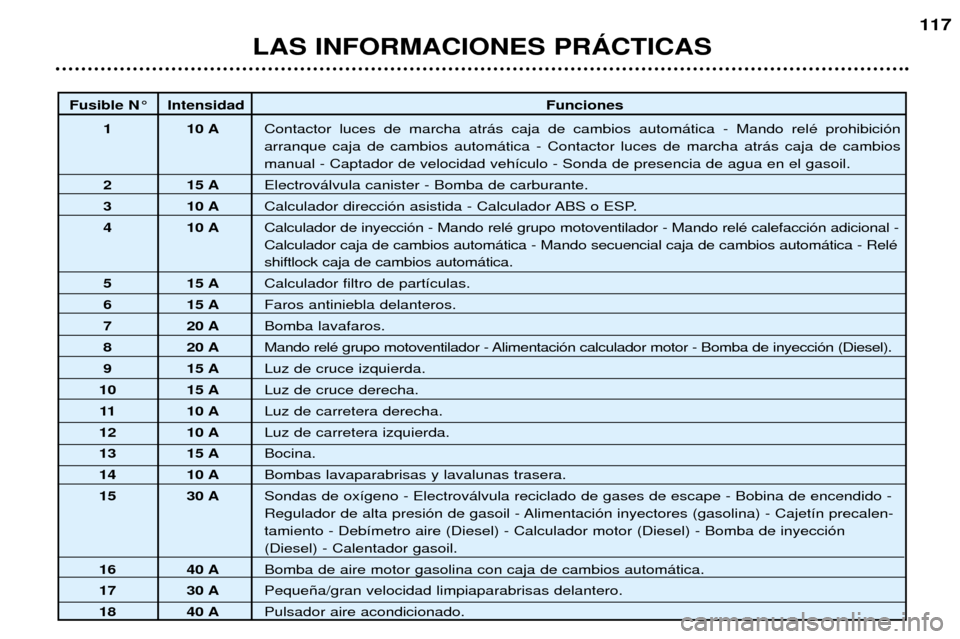

Fusible N¡ Intensidad
Funciones
1 10 A Contactor luces de marcha atr‡s caja de cambios autom‡tica - Mando relŽ prohibici—n arranque caja de cambios autom‡tica - Contactor luces de marcha atr‡s caja de cambiosmanual - Captador de velocidad veh’culo - Sonda de presencia de agua en el gasoil.
2 15 A Electrov‡lvula canister - Bomba de carburante.
3 10 A Calculador direcci—n asistida - Calculador ABS o ESP.
4 10 A Calculador de inyecci—n - Mando relŽ grupo motoventilador - Mando relŽ calefacci—n adicional -Calculador caja de cambios autom‡tica - Mando secuencial caja de cambios autom‡tica - RelŽshiftlock caja de cambios autom‡tica.
5 15 A Calculador filtro de part’culas.
6 15 A Faros antiniebla delanteros.
7 20 A Bomba lavafaros.
8 20 A Mando relŽ grupo motoventilador - Alimentaci—n calculador motor - Bomba de inyecci—n (Diesel).
9 15 A Luz de cruce izquierda.
10 15 A Luz de cruce derecha.
11 10 A Luz de carretera derecha.
12 10 A Luz de carretera izquierda.
13 15 A Bocina.
14 10 A Bombas lavaparabrisas y lavalunas trasera.
15 30 A Sondas de ox’geno - Electrov‡lvula reciclado de gases de escape - Bobina de encendido -
Regulador de alta presi—n de gasoil - Alimentaci—n inyectores (gasolina) - Cajet’n precalen-tamiento - Deb’metro aire (Diesel) - Calculador motor (Diesel) - Bomba de inyecci—n(Diesel) - Calentador gasoil.
16 40 A Bomba de aire motor gasolina con caja de cambios autom‡tica.
17 30 A Peque–a/gran velocidad limpiaparabrisas delantero.
18 40 A Pulsador aire acondicionado.
