2002 Peugeot 307 SW ESP

Particularidades ligadas a las ruedas de aliuminio

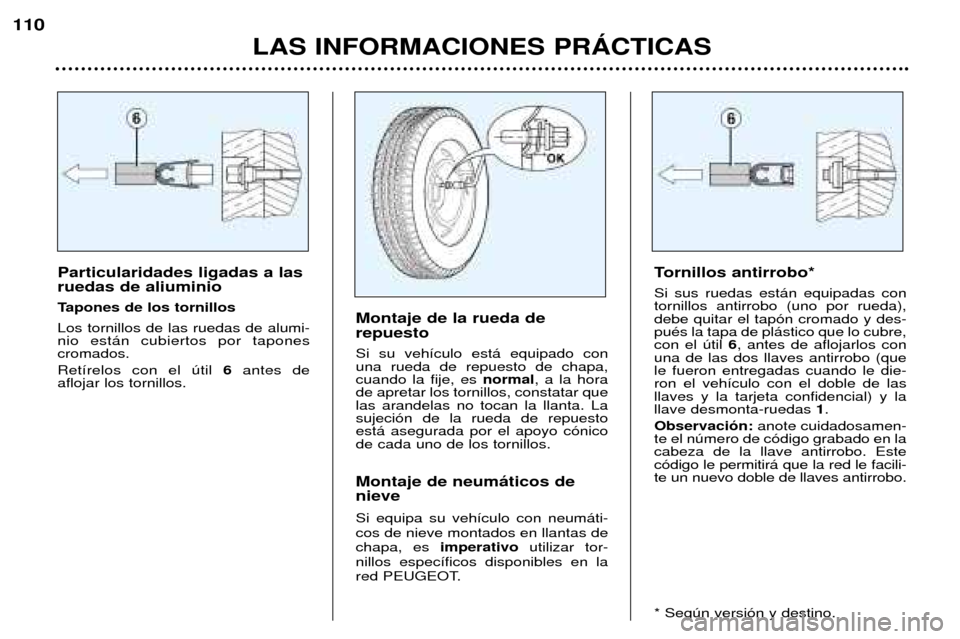

Tapones de los tornillosLos tornillos de las ruedas de alumi- nio est‡n cubiertos por tapones cromados. Ret’relos con el œtil 6antes de
aflojar los tornillos. Montaje de la rueda de repuesto Si su veh’culo est‡ equipado con una rueda de repuesto de chapa,cuando la fije, es
normal, a la hora
de apretar los tornillos, constatar quelas arandelas no tocan la llanta. Lasujeci—n de la rueda de repuestoest‡ asegurada por el apoyo c—nicode cada uno de los tornillos.
Montaje de neum‡ticos de nieve Si equipa su veh’culo con neum‡ti- cos de nieve montados en llantas dechapa, es imperativo utilizar tor-
nillos espec’ficos disponibles en la
red PEUGEOT. Tornillos antirrobo* Si sus ruedas est‡n equipadas con tornillos antirrobo (uno por rueda),debe quitar el tap—n cromado y des-puŽs la tapa de pl‡stico que lo cubre,con el œtil
6, antes de aflojarlos con
una de las dos llaves antirrobo (quele fueron entregadas cuando le die-ron el veh’culo con el doble de lasllaves y la tarjeta confidencial) y lallave desmonta-ruedas 1.
Observaci—n: anote cuidadosamen-
te el nœmero de c—digo grabado en lacabeza de la llave antirrobo. Estec—digo le permitir‡ que la red le facili-te un nuevo doble de llaves antirrobo. * Segœn versi—n y destino.
LAS INFORMACIONES PRçCTICAS
110

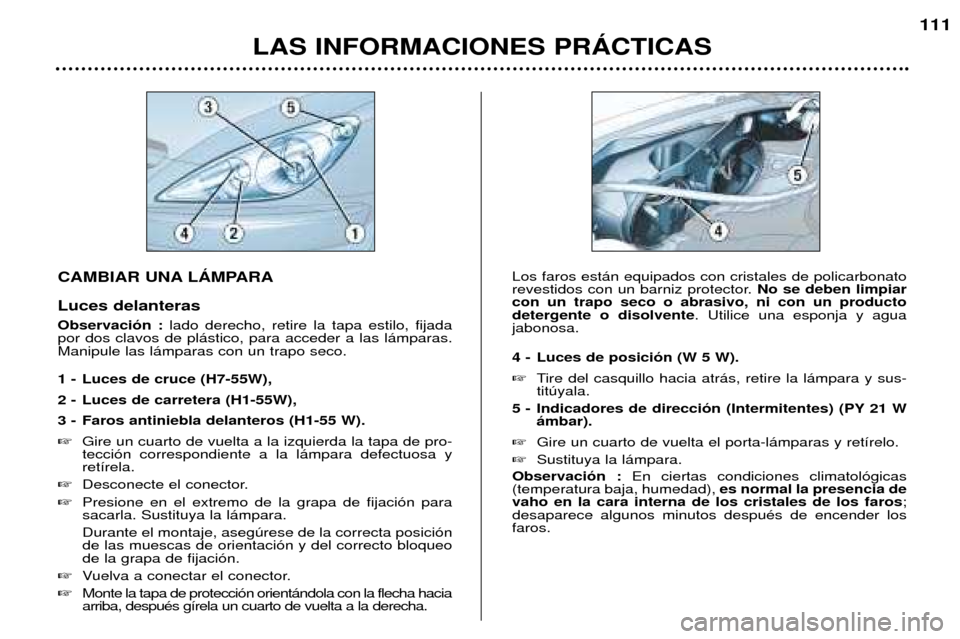

CAMBIAR UNA LçMPARA Luces delanteras Observaci—n : lado derecho, retire la tapa estilo, fijada
por dos clavos de pl‡stico, para acceder a las l‡mparas. Manipule las l‡mparas con un trapo seco.
1 - Luces de cruce (H7-55W),
2 - Luces de carretera (H1-55W),
3 - Faros antiniebla delanteros (H1-55 W). Gire un cuarto de vuelta a la izquierda la tapa de pro-
tecci—n correspondiente a la l‡mpara defectuosa y ret’rela.
Desconecte el conector.
Presione en el extremo de la grapa de fijaci—n parasacarla. Sustituya la l‡mpara. Durante el montaje, asegœrese de la correcta posici—n de las muescas de orientaci—n y del correcto bloqueode la grapa de fijaci—n.
Vuelva a conectar el conector.
Monte la tapa de protecci—n orient‡ndola con la flecha haciaarriba, despuŽs g’rela un cuarto de vuelta a la derecha. Los faros est‡n equipados con cristales de policarbonato
revestidos con un barniz protector.
No se deben limpiar
con un trapo seco o abrasivo, ni con un productodetergente o disolvente . Utilice una esponja y agua
jabonosa.
4 - Luces de posici—n (W 5 W). Tire del casquillo hacia atr‡s, retire la l‡mpara y sus-
titœyala.
5 - Indicadores de direcci—n (Intermitentes) (PY 21 W ‡mbar).
Gire un cuarto de vuelta el porta-l‡mparas y ret’relo.
Sustituya la l‡mpara.
Observaci—n : En ciertas condiciones climatol—gicas
(temperatura baja, humedad), es normal la presencia de
vaho en la cara interna de los cristales de los faros ;
desaparece algunos minutos despuŽs de encender los faros.
LAS INFORMACIONES PRçCTICAS 111

LAS INFORMACIONES PRçCTICAS113
Tercer piloto stop : 4 l‡mparas W 5 W Desmonte con cuidado el guar- necido superior del port—n trase-ro desgrap‡ndolo de cada lado,perpendicularmente a su ajuste.
Introduzca un destornillador enlos dos agujeros exteriores B
para apretar las dos lengŸetas C.
Empuje el piloto hacia el exteriormanteniendo las lengetas presio-nadas.
Saque el piloto empuj‡ndolo
hacia el exterior.
Sustituya la l‡mpara defectuosa.
En el montaje, vigile que laslengŸetas del piloto estŽn bienencajadas, as’ como la correctaposici—n del guarnecido superiordel port—n trasero.

retire el porta-l‡mparas presio-nando las lengŸetas A,
sustituya la l‡mpara defectuosa.
Observaci—n : utilice, si es necesa-
rio, la llave desmonta-ruedas paraquitar las tuercas. En el montaje, cuide la buena coloca- ci—n del porta-l‡mparas y del piloto.
Luces matr’cula ( W 5 W) Inserte un destornillador fino en uno de los agujeros exterioresdel transparente.
Empœjelo hacia el exterior paraquitarlo.
Retire el transparente.
Sustituya la l‡mpara defectuosa.
Luces traseras
1 - Luces de stop (P21W).
2 - Luces de posici—n (R 5 W).
3 - Indicadores de direcci—n
(Intermitentes) (P 21 W).
4 - Luces de marcha atr‡s (P 21 W), lado derecho.Luz antiniebla (P21 W), lado izquierdo.
Estas 5 l‡mparas se cambian al des-montar el piloto : retire el guarnecido lateral de maletero correspondiente paraacceder al piloto,
retire la tuerca de fijaci—n del pilo-to hacia el interior del maletero,
retire la tuerca de fijaci—n del pilotohacia el exterior del maletero,
desmonte el piloto,
desmonte el haz,

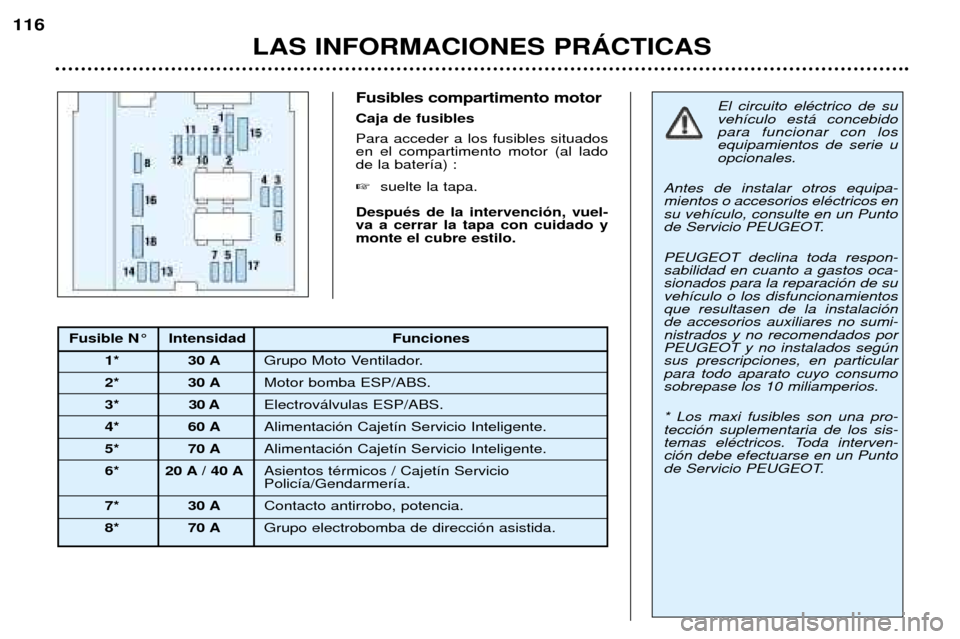

Fusibles compartimento motor Caja de fusiblesPara acceder a los fusibles situados en el compartimento motor (al ladode la bater’a) : suelte la tapa.
DespuŽs de la intervenci—n, vuel- va a cerrar la tapa con cuidado ymonte el cubre estilo.
LAS INFORMACIONES PRçCTICAS
116
El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serie uopcionales.
Antes de instalar otros equipa-mientos o accesorios elŽctricos ensu veh’culo, consulte en un Punto
de Servicio PEUGEOT. PEUGEOT declina toda respon- sabilidad en cuanto a gastos oca-sionados para la reparaci—n de suveh’culo o los disfuncionamientosque resultasen de la instalaci—nde accesorios auxiliares no sumi-nistrados y no recomendados porPEUGEOT y no instalados segœnsus prescripciones, en particularpara todo aparato cuyo consumosobrepase los 10 miliamperios. * Los maxi fusibles son una pro- tecci—n suplementaria de los sis-
temas elŽctricos. Toda interven-ci—n debe efectuarse en un Punto
de Servicio PEUGEOT.
Fusible N¡ Intensidad Funciones 1* 30 A Grupo Moto Ventilador.
2* 30 A Motor bomba ESP/ABS.
3* 30 A Electrov‡lvulas ESP/ABS.
4* 60 A Alimentaci—n Cajet’n Servicio Inteligente.
5* 70 A Alimentaci—n Cajet’n Servicio Inteligente.
6* 20 A / 40 A Asientos tŽrmicos / Cajet’n Servicio Polic’a/Gendarmer’a.
7* 30 A Contacto antirrobo, potencia.
8* 70 A Grupo electrobomba de direcci—n asistida.

LAS INFORMACIONES PRçCTICAS117
Fusible N¡ Intensidad
Funciones
1 10 A Contactor luces de marcha atr‡s caja de cambios autom‡tica - Mando relŽ prohibici—n arranque caja de cambios autom‡tica - Contactor luces de marcha atr‡s caja de cambiosmanual - Captador de velocidad veh’culo - Sonda de presencia de agua en el gasoil.
2 15 A Electrov‡lvula canister - Bomba de carburante.
3 10 A Calculador direcci—n asistida - Calculador ABS o ESP.
4 10 A Calculador de inyecci—n - Mando relŽ grupo motoventilador - Mando relŽ calefacci—n adicional -Calculador caja de cambios autom‡tica - Mando secuencial caja de cambios autom‡tica - RelŽshiftlock caja de cambios autom‡tica.
5 15 A Calculador filtro de part’culas.
6 15 A Faros antiniebla delanteros.
7 20 A Bomba lavafaros.
8 20 A Mando relŽ grupo motoventilador - Alimentaci—n calculador motor - Bomba de inyecci—n (Diesel).
9 15 A Luz de cruce izquierda.
10 15 A Luz de cruce derecha.
11 10 A Luz de carretera derecha.
12 10 A Luz de carretera izquierda.
13 15 A Bocina.
14 10 A Bombas lavaparabrisas y lavalunas trasera.
15 30 A Sondas de ox’geno - Electrov‡lvula reciclado de gases de escape - Bobina de encendido -
Regulador de alta presi—n de gasoil - Alimentaci—n inyectores (gasolina) - Cajet’n precalen-tamiento - Deb’metro aire (Diesel) - Calculador motor (Diesel) - Bomba de inyecci—n(Diesel) - Calentador gasoil.
16 40 A Bomba de aire motor gasolina con caja de cambios autom‡tica.
17 30 A Peque–a/gran velocidad limpiaparabrisas delantero.
18 40 A Pulsador aire acondicionado.

LAS INFORMACIONES PRçCTICAS115

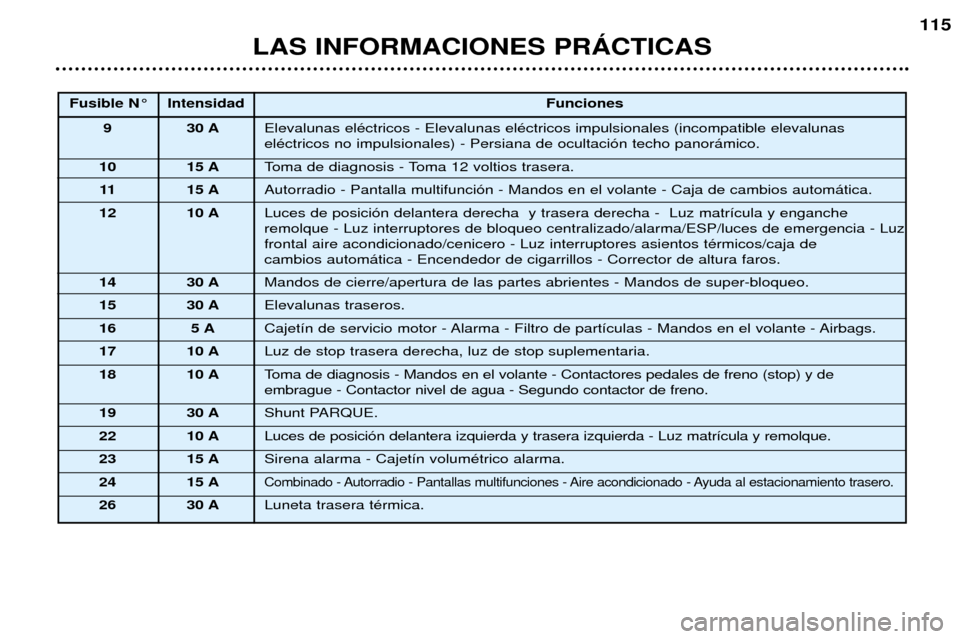

Fusible N¡ Intensidad
Funciones
9 30 A Elevalunas elŽctricos - Elevalunas elŽctricos impulsionales (incompatible elevalunas elŽctricos no impulsionales) - Persiana de ocultaci—n techo panor‡mico.
10 15 A Toma de diagnosis - Toma 12 voltios trasera.
11 15 A Autorradio - Pantalla multifunci—n - Mandos en el volante - Caja de cambios autom‡tica.
12 10 A Luces de posici—n delantera derecha y trasera derecha - Luz matr’cula y engancheremolque - Luz interruptores de bloqueo centralizado/alarma/ESP/luces de emergencia - Luzfrontal aire acondicionado/cenicero - Luz interruptores asientos tŽrmicos/caja de cambios autom‡tica - Encendedor de cigarrillos - Corrector de altura faros.
14 30 A Mandos de cierre/apertura de las partes abrientes - Mandos de super-bloqueo.
15 30 A Elevalunas traseros.
16 5 A Cajet’n de servicio motor - Alarma - Filtro de part’culas - Mandos en el volante - Airbags.
17 10 A Luz de stop trasera derecha, luz de stop suplementaria.
18 10 A Toma de diagnosis - Mandos en el volante - Contactores pedales de freno (stop) y deembrague - Contactor nivel de agua - Segundo contactor de freno.
19 30 A Shunt PARQUE.
22 10 A Luces de posici—n delantera izquierda y trasera izquierda - Luz matr’cula y remolque.
23 15 A Sirena alarma - Cajet’n volumŽtrico alarma.
24 15 A
Combinado - Autorradio - Pantallas multifunciones - Aire acondicionado - Ayuda al estacionamiento trasero.
26 30 A Luneta trasera tŽrmica.

CAMBIAR UNA ESCOBILLA
DE LIMPIAPARABRISAS Puesta en posici—n de mantenimiento de las escobillas Menos de un minuto despuŽs de haber quitado el contacto, accio-ne el mando del limpiaparabrisaspara posicionar las escobillas enel centro del parabrisas (posici—nmantenimiento).
Sustituci—n de una escobilla Levante el brazo, despuŽs suelte la escobilla y desm—ntela.
Monte la nueva escobilla y abatael brazo.
Observaci—n : la escobilla m‡s corta
se monta en el brazo del limpiapara-brisas del lado derecho del veh’culo. Para colocar las escobillas, ponga el contacto y accione el mando dellimpiaparabrisas. FUNCIîN MODO ECONOMêA
DespuŽs de parar el motor, ciertas funciones (limpiaparabrisas, elevalu-nas, persiana de ocultaci—n techopanor‡mico, plafones de techo,autorradio, etc.) solamente se pue-den utilizar durante un acumulado detreinta minutos, con el fin de no des-cargar la bater’a. Una vez pasados estos treinta minu- tos, el mensaje
"Modo econom’a
activo" aparece en la pantalla multi-
funci—n y las funciones activas seponen en vigilancia. Para poder utilizar de manera inme- diata estas funciones, debe procedera la puesta en marcha del motor ydejarlo funcionar durante unossegundos. FUNCIîN DESLASTRADO
Veh’culo en marcha, ciertas fun- ciones (aire acondicionado, lunetatrasera tŽrmica, sistema de calefac-ci—n del habit‡culo de los veh’culosDiesel, etc), pueden ser neutraliza-das temporalmente, en funci—n delestado de carga de la bater’a. La reactivaci—n de las funciones neu- tralizadas es autom‡tica, en cuantola carga de la bater’a lo permita. Observaci—n :
con riesgo de des-
carga de la bater’a, las funciones neutralizadas se pueden reactivarmanualmente.
LAS INFORMACIONES PRçCTICAS
11 8
Una bater’a descargada no permite la puesta en
marcha del motor.

BATERêA Para recargar la bater’a con un cargador de bater’a :
- desconecte la bater’a,
- respete las instrucciones de utilizaci—n dadas por el fabricante del cargador,
- conecte la bater’a empezando por el borne (-),
- compruebe la limpieza de los bornes y de los terminales. Si est‡n cubiertos desulfato (dep—sito blanquecino o verdoso), desm—ntelos y l’mpielos.
Para arrancar con otra bater’a auxiliar :
- conecte el cable rojo en los bornes (+) de las dos bater’as.
- conecte un extremo del cable verde o negro al borne (-) de la bater’a auxiliar.
- conecte el otro extremo del cable verde o negro en un punto de masa del veh’- culo averiado, lo m‡s lejos posible de la bater’a.
Accione el arranque, deje girar el motor.Espere a que vuelva al ralent’ y desconecte los cables.
LAS INFORMACIONES PRçCTICAS 119
- No desconecte los ter- minales estando el motor en marcha.
- No recargue las bater’as sin haber desconectado los termi-nales.
- DespuŽs de toda reconexi—n de la bater’a, ponga el contacto yespere 1 minuto antes de arran-
car, con el fin de permitir lainiciaci—n de los sistemas elec-tr—nicos. No obstante, si des-puŽs de esta ligera manipula-ci—n, subsisten ligeras perturba-ciones, consulte en un Punto de
Servicio PEUGEOT.
Se aconseja, cuando deje estacionado el veh’culo m‡s de un mes, desconectar la bater’a.
