2002 PEUGEOT 206 dashboard

17-06-2002
UW 206 IN DETAIL109

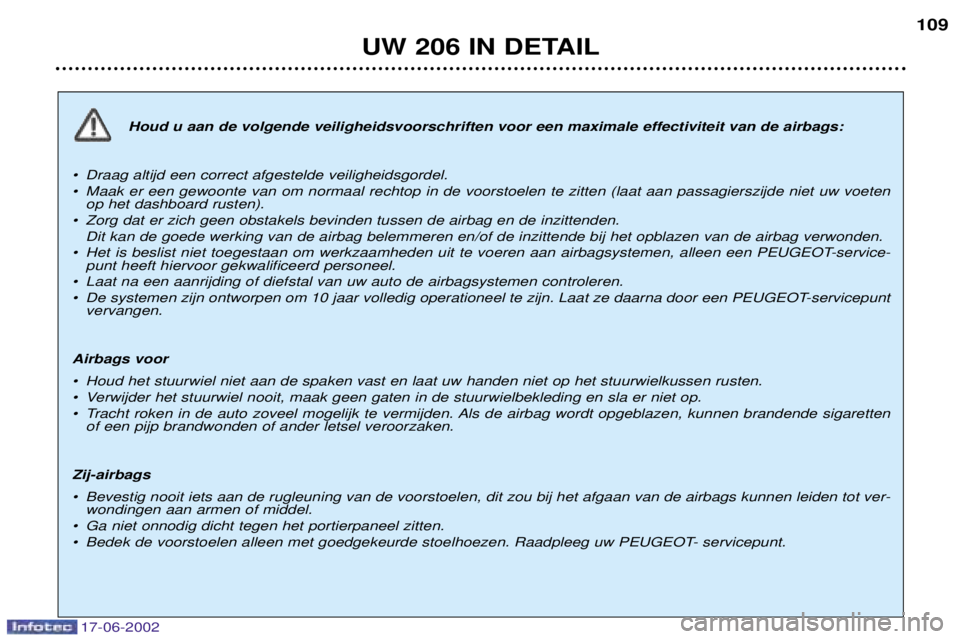

Houd u aan de volgende veiligheidsvoorschriften voor een maximale effectiviteit van de airbags:
¥ Draag altijd een correct afgestelde veiligheidsgordel.
¥ Maak er een gewoonte van om normaal rechtop in de voorstoelen te zitten (laat aan passagierszijde niet uw voeten op het dashboard rusten).
¥ Zorg dat er zich geen obstakels bevinden tussen de airbag en de inzittenden. Dit kan de goede werking van de airbag belemmeren en/of de inzittende bij het opblazen van de airbag verwonden.
¥ Het is beslist niet toegestaan om werkzaamheden uit te voeren aan airbagsystemen, alleen een PEUGEOT-service- punt heeft hiervoor gekwalificeerd personeel.
¥ Laat na een aanrijding of diefstal van uw auto de airbagsystemen controleren.
¥ De systemen zijn ontworpen om 10 jaar volledig operationeel te zijn. Laat ze daarna door een PEUGEOT-servicepunt vervangen.
Airbags voor
¥ Houd het stuurwiel niet aan de spaken vast en laat uw handen niet op het stuurwielkussen rusten.
¥ Verwijder het stuurwiel nooit, maak geen gaten in de stuurwielbekleding en sla er niet op.
¥ Tracht roken in de auto zoveel mogelijk te vermijden. Als de airbag wordt opgeblazen, kunnen brandende sigaretten of een pijp brandwonden of ander letsel veroorzaken.
Zij-airbags
¥ Bevestig nooit iets aan de rugleuning van de voorstoelen, dit zou bij het afgaan van de airbags kunnen leiden tot ver- wondingen aan armen of middel.
¥ Ga niet onnodig dicht tegen het portierpaneel zitten.
¥ Bedek de voorstoelen alleen met goedgekeurde stoelhoezen. Raadpleeg uw PEUGEOT- servicepunt.

17-06-2002
UW 206 IN DETAIL109
Houd u aan de volgende veiligheidsvoorschriften voor een maximale effectiviteit van de airbags:
¥ Draag altijd een correct afgestelde veiligheidsgordel.
¥ Maak er een gewoonte van om normaal rechtop in de voorstoelen te zitten (laat aan passagierszijde niet uw voeten op het dashboard rusten).
¥ Zorg dat er zich geen obstakels bevinden tussen de airbag en de inzittenden. Dit kan de goede werking van de airbag belemmeren en/of de inzittende bij het opblazen van de airbag verwonden.
¥ Het is beslist niet toegestaan om werkzaamheden uit te voeren aan airbagsystemen, alleen een PEUGEOT-service- punt heeft hiervoor gekwalificeerd personeel.
¥ Laat na een aanrijding of diefstal van uw auto de airbagsystemen controleren.
¥ De systemen zijn ontworpen om 10 jaar volledig operationeel te zijn. Laat ze daarna door een PEUGEOT-servicepunt vervangen.
Airbags voor
¥ Houd het stuurwiel niet aan de spaken vast en laat uw handen niet op het stuurwielkussen rusten.
¥ Verwijder het stuurwiel nooit, maak geen gaten in de stuurwielbekleding en sla er niet op.
¥ Tracht roken in de auto zoveel mogelijk te vermijden. Als de airbag wordt opgeblazen, kunnen brandende sigaretten of een pijp brandwonden of ander letsel veroorzaken.
Zij-airbags
¥ Bevestig nooit iets aan de rugleuning van de voorstoelen, dit zou bij het afgaan van de airbags kunnen leiden tot ver- wondingen aan armen of middel.
¥ Ga niet onnodig dicht tegen het portierpaneel zitten.
¥ Bedek de voorstoelen alleen met goedgekeurde stoelhoezen. Raadpleeg uw PEUGEOT- servicepunt.

17-06-2002
PRAKTISCHE INFORMATIE127
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwen- teling met een muntstuk los en verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang A
zijn aangebracht aan de binnenkant van het deksel van de zekeringen-kast onder het dashboard. Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opges- poord en verholpen worden. De nummers van de zekeringen zijn aangegeven op dezekeringenkast. Gebruik de tang
A.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed
Tang A Defect

17-06-2002
PRAKTISCHE INFORMATIE127
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwen- teling met een muntstuk los en verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang A
zijn aangebracht aan de binnenkant van het deksel van de zekeringen-kast onder het dashboard. Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opges- poord en verholpen worden. De nummers van de zekeringen zijn aangegeven op dezekeringenkast. Gebruik de tang
A.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed
Tang A Defect

17-06-2002
PRAKTISCHE INFORMATIE
128
Zekering
Functies
1 15A Stoelverwarming Ð sirene alarm
4 20 A
Multifunctioneel display Ð elektronische eenheid navigatiesysteem Ð bagageruimteverlichting Ð autoradio
5 15 A Diagnosesysteem automatische transmissie
6 10 A Koelvloeistofniveaumeter Ð automatische transmissie Ð autoradio
7 15 A Dubbele bediening lesauto Ð naderhand ingebouwd alarmsysteem
9 30 A Elektrisch bediende ruiten achter
10 40A AchterruitÐ en buitenspiegelverwarming 11 15 A Ruitenwisser achter
12 30A Elektrisch bediende ruiten v——r Ð schuifÐ/kanteldak
14 10 A Servicecentrale motor Ð airbags Ð stuurkolomschakelaars Ð regensensor
15 15 A
Instrumentenpaneel Ð multifunctioneel display Ð elektronische eenheid navigatiesysteem Ð airconditioning Ð autoradio
16 30 A Bediening centrale portiervergrendeling
20 10 A Remlicht rechts
21 15 A Remlicht links Ð derde remlicht
22 30 A Plafonnier v——r en plafonnier achter (206 SW) Ð kaartleeslampje Ð verlichting dashboardkastje Ð aansteker Ð 12 VÐaansluiting achter (206 SW)
S1 Shunt Shunt PARC

TECHNISCHE GEGEVENS145

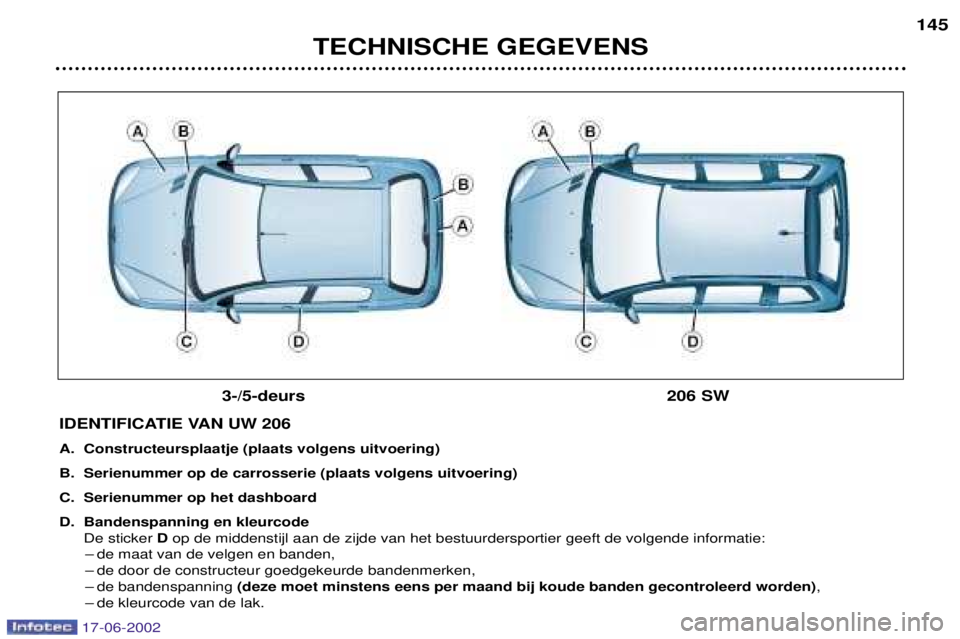

IDENTIFICATIE VAN UW 206
A. Constructeursplaatje (plaats volgens uitvoering)
B. Serienummer op de carrosserie (plaats volgens uitvoering)
C. Serienummer op het dashboard
D. Bandenspanning en kleurcode De sticker Dop de middenstijl aan de zijde van het bestuurdersportier geeft de volgende informatie:
Ð de maat van de velgen en banden,
Ð de door de constructeur goedgekeurde bandenmerken,
Ð de bandenspanning (deze moet minstens eens per maand bij koude banden gecontroleerd worden) ,
Ð de kleurcode van de lak.
3-/5-deurs 206 SW
17-06-2002
