2002 Lancia Ypsilon ESP

109
f
Fusibles dans le compartiment
moteur
Un boîtier situé en correspondance
du pôle positif de la batterie contient
6 fusibles à haut ampérage qui sont
chargés de protéger ultérieurement la
voiture contre les risques d’incendie
car ils évitent la surchauffe des câbles
parcourus par le courant à haute in-
tensité. Pour accéder aux fusibles sou-
lever les deux couvercles en procédant
comme l’illustrent les (fig. 34et35).
ATTENTIONPour rétablir l’un des
6 fusibles susdits, s’adresser directe-
ment au Réseau Après-vente LAN-
CIA.Sur le côté droit du compartiment
moteur se trouve un deuxième boîtier
de fusibles (fig. 36).
Pour ouvrir le couvercle B, agir sur
la vis A.Sur la partie extérieure du boîtier si-
tué sur le côté droit du compartiment
moteur sont placés deux fusibles sous
un capuchon de protection (fig. 37).
fig. 34
P4C00417
fig. 36
P4C00419
fig. 37
P4C00420
fig. 35
P4C00418
4C090-119 FRA 13-03-2008 12:46 Pagina 109

113
f
RECHARGE DE LA BATTERIE
Il est préférable de procéder à une
recharge lente de la batterie, à bas
ampérage et d’une durée de 24 heures
environ.
Une recharge prolongée pourrait en-
dommager la batterie.
Pour ce faire:
1)Débrancher les bornes du circuit
électrique des pôles de la batterie.
2)Brancher les câbles du chargeur
aux pôles de la batterie.
3)Mettre le chargeur de batterie en
service.
4)La recharge effectuée, couper le
courant dans le chargeur avant de le
débrancher de la batterie.
5)Rebrancher les bornes aux pôles
de la batterie, en respectant les pola-
rités (brancher en dernier le pôle né-
gatif).S’IL VOUS ARRIVE
D’AVOIR UNE
BATTERIE A PLAT
Il est conseillé, avant tout, de voir
dans le chapitre “Entretien de la voi-
ture” quelles sont les précautions à
prendre pour éviter que la batterie ne
se décharge et pour garantir sa longue
durée.
DEMARRAGE A L’AIDE
D’UNE BATTERIE D’APPOINT
Voir “Démarrage avec batterie d’ap-
point” au début de ce même chapitre.Le liquide contenu dans
la batterie est toxique et
corrosif. Eviter tout
contact avec la peau et les yeux.
L’opération de recharge de la bat-
terie doit être effectuée dans un
lieu aéré, loin des flammes ou de
possibles sources d’étincelles:
danger d’explosion et d’incendie.
Ne pas tenter de rechar-
ger une batterie congelée:
il faut d’abord la dégeler
pour éviter tout risque d’explosion.
En cas de congélation, contrôler
que les éléments internes ne se
sont pas cassés (risque de court-
circuit) et que le corps n’est pas
fissuré, ce qui entraînerait la fuite
d’acide toxique et corrosif.
Eviter absolument d’uti-
liser un chargeur de batte-
rie pour procéder au dé-
marrage du moteur: cela pourrait
endommager les circuits électro-
niques, notamment les centrales
gérant les fonctions d’allumage et
d’alimentation.
4C090-119 FRA 13-03-2008 12:46 Pagina 113

116
f
S’IL VOUS ARRIVE
D’AVOIR BESOIN
DE REMORQUER
LA VOITURE
Le crochet d’attelage est fourni avec
la voiture.
Comment fixer le crochet d’attelage:
1)Enlever le crochet d’attelage de
son support situé sous le tapis de re-
vêtement dans le coffre à bagages.
2)Enlever le cache sur le pare-
chocs, en soulevant avec un tournevis
à l’endroit prévu à cet effet.
3)Visser à fond le crochet A (fig. 42)
sur le goujon fileté B (fig. 43)ouC
(fig. 44), visible après avoir enlevé le
cache.Pour le remorquage de la
voiture, respecter scrupu-
leusement les réglementa-
tions en matière de circulation
routière, concernant aussi bien le
dispositif de remorquage que le
comportement sur route.
B- ancrage avant (fig. 43).
C- ancrage arrière (fig. 44).
fig. 42
P4C00135
fig. 43
P4C00412
fig. 44
P4C00003
4C090-119 FRA 13-03-2008 12:46 Pagina 116

ENTRETIEN DE LA VOITURE
La Lancia Y est nouvelle en tous points, même
en ce qui concerne les critères d’entretien.
En effet, la conception et le processus de pro-
duction rendent superflu le traditionnel contrôle
des 1.500 kilomètres; la première révision d’En-
tretien Programmé n’est donc prévue qu’à
20.000 km. Il convient toutefois de rappeler qu’il
est nécessaire de procéder aux opérations ordi-
naires, tel le contrôle systématique du niveau des
liquides avec appoint éventuel, de la pression des
pneus, etc.
Se rappeler de toute façon qu’un entretien adé-
quat est un facteur garantissant une longue durée
de vie de la voiture et ce, dans les meilleures condi-
tions de rendement, de sécurité, de respect de l’en-
vironnement, avec un faible coût d’utilisation.
Nous vous rappelons en plus que le respect scru-
puleux des normes d’entretien marquées du sym-
bole∑peut constituer une condition nécessaire à
l’application et au maintien de la garantie.ENTRETIEN PROGRAMME .......................... 121
PLAN D’ENTRETIEN PROGRAMME ............ 122
PLAN D’INSPECTION ANNUELLE ............... 124
OPERATIONS SUPPLEMENTAIRES ............. 124
VERIFICATION DES NIVEAUX..................... 127
FILTRE A AIR ................................................ 131
FILTRE ANTIPOLLEN .................................. 132
BATTERIE ..................................................... 132
CENTRALES ELECTRONIQUES .................. 134
BOUGIES ....................................................... 135
ROUES ET PNEUS ........................................ 136
CIRCUIT DES DURITES ................................ 137
ESSUIE-GLACES AVANT ET ARRIERE ........ 138
CLIMATISATEUR .......................................... 139
CARROSSERIE.............................................. 140
HABITACLE ................................................... 142
120
4C120-143 FRA 11-03-2008 11:46 Pagina 120

126
Attention aux écharpes,
cravates et vêtements flot-
tants: ils pourraient être
entraînés par les organes en mou-
vement.
Ne jamais fumer pendant
des interventions dans le
compartiment moteur: des
gaz et des vapeurs inflammables
pourraient être présents, provo-
quant un incendie.Le cric équipant la voi-
ture est exclusivement
prévu pour le remplace-
ment d’une roue. Pour toute exi-
gence autre que celle-ci, le levage
de la voiture doit respecter des
prescriptions particulières. Il est
donc recommandé de faire faire
cette opération par le Réseau
Après-vente LANCIA.
Si la voiture est fréquem-
ment utilisée pour l’atte-
lage de remorques, réduire
l’intervalle entre un entretien et
l’autre.L’entretien de la voiture
doit être confié au Réseau
Après-vente LANCIA. Pour
les opérations d’entretien ordinaire
et de petit entretien ainsi que pour
celles que vous pouvez effectuer
vous-mêmes, assurez-vous toujours
que vous disposez de l’outillage ap-
proprié, des pièces de rechange
d’origine LANCIA et des liquides de
consommation. En tout cas, évitez
d’effectuer ces opérations si vous
n’en avez pas l’expérience.
Faire attention, pendant
les appoints, de ne pas
confondre les différents
types de liquides: ils sont tous in-
compatibles entre eux et leur mé-
lange pourrait endommager gra-
vement la voiture.
4C120-143 FRA 11-03-2008 11:46 Pagina 126

128
HUILE MOTEUR (figg. 1, 2)
Le contrôle du niveau de l’huile doit
être effectué lorsque la voiture est sur
une surface plane et quelques minutes
(5 mn environ) après l’arrêt du mo-
teur.
Le niveau de l’huile doit être com-
pris entre les repères MINetMAXin-
diqués sur la jauge.
La distance entre MINetMAXcor-
respond à 1 litre d’huile environ.Lorsque le niveau de l’huile avoisine
ou même descend en dessous du re-
pèreMIN, faire l’appoint par le gou-
lot de remplissage jusqu’à atteindre le
niveauMAX.
Le niveau de l’huile ne doit jamais
dépasser le repère MAX.
ATTENTIONSi après un contrôle
régulier le niveau de l’huile moteur
devait se trouver au-dessus du niveau
MAX, s’adresser au Réseau Après-
vente LANCIApour rétablir le niveau
correct.
ATTENTIONAprès avoir procédé à
l’appoint ou à la vidange de l’huile,
avant d’en vérifier le niveau, faire
tourner le moteur pendant quelques
secondes et attendre quelques minutes
après l’arrêt.CONSOMMATION D’HUILE
MOTEUR
Pendant la première période d’utili-
sation de la voiture, le moteur est en
phase de rodage, par conséquent les
consommations d’huile du moteur ne
se stabiliseront qu’après avoir par-
couru les 5000 ÷ 6000 premiers ki-
lomètres.
ATTENTIONLa consommation de
l’huile dépend du style de conduite et
des conditions d’emploi de la voiture.
Lorsque le moteur est
chaud, agir à l’intérieur du
compartiment avec énor-
mément de prudence: risques de
brûlures. Se rappeler également
que lorsque le moteur est chaud,
le ventilateur électrique peut s’en-
clencher: risques de lésions.
Pour l’appoint, utiliser de
l’huile ayant les mêmes ca-
ractéristiques que celle qui
est contenue dans le moteur.
L’huile de moteur usagée
et le filtre à huile remplacé
contiennent des substances
dangereuses pour l’environnement.
Pour la vidange de l’huile et le
remplacement des filtres, il est pré-
férable de s’adresser au Réseau
Après-vente LANCIA qui est équipé
de tous les dispositifs nécessaires
pour l’élimination de l’huile et des
filtres usagés dans le respect de
l’environnement et des dispositions
réglementaires.
4C120-143 FRA 11-03-2008 11:46 Pagina 128

BATTERIE
La batterie de la Lancia Y est du type
à “Entretien Réduit”: dans des condi-
tions d’utilisation normales, elle n’exige
aucun appoint avec de l’eau distillée.
REMPLACEMENT
DE LA BATTERIE
Remplacer la batterie par une autre
d’origine ayant les mêmes caractéris-
tiques. Si on la remplace par une bat-
terie ayant des caractéristiques diffé-
rentes, les échéances d’entretien pré-
vues par le Plan d’Entretien Pro-
grammé dans ce chapitre perdent leur
validité; pour l’entretien correspon-
dant il faut donc respecter les indica-
tions fournies par le Constructeur de
la nouvelle batterie.
132
FILTRE
ANTIPOLLEN
Soulever le couvercle A (fig. 5)et ex-
traire le filtre Bà remplacer.
ATTENTIONLe non-remplacement
du filtre peut réduire sensiblement le
fonctionnement du climatiseur.
Si la voiture est fréquemment utili-
sée dans des milieux poussiéreux ou
très pollués, il est conseillé de rem-
placer plus souvent le filtre antipol-
len; en particulier, il faudra le rem-
placer en cas de diminution du débit
d’air introduit dans l’habitacle.Le filtre antipollen n’est fourni de
série que sur les voitures équipées
de climatiseur.
Les voitures sans climatiseur dis-
posent du prééquipement et le
filtre se trouve dans la Lineacces-
sori LANCIA.
fig. 5
P4C00155
Les batteries contiennent
des substances très dange-
reuses pour l’environne-
ment. Pour le remplacement de la
batterie, on recommande de
s’adresser au Réseau Après-vente
LANCIA, lequel est équipé pour sa
destruction dans le respect de l’en-
vironnement et des réglementa-
tions en vigueur.
4C120-143 FRA 11-03-2008 11:46 Pagina 132

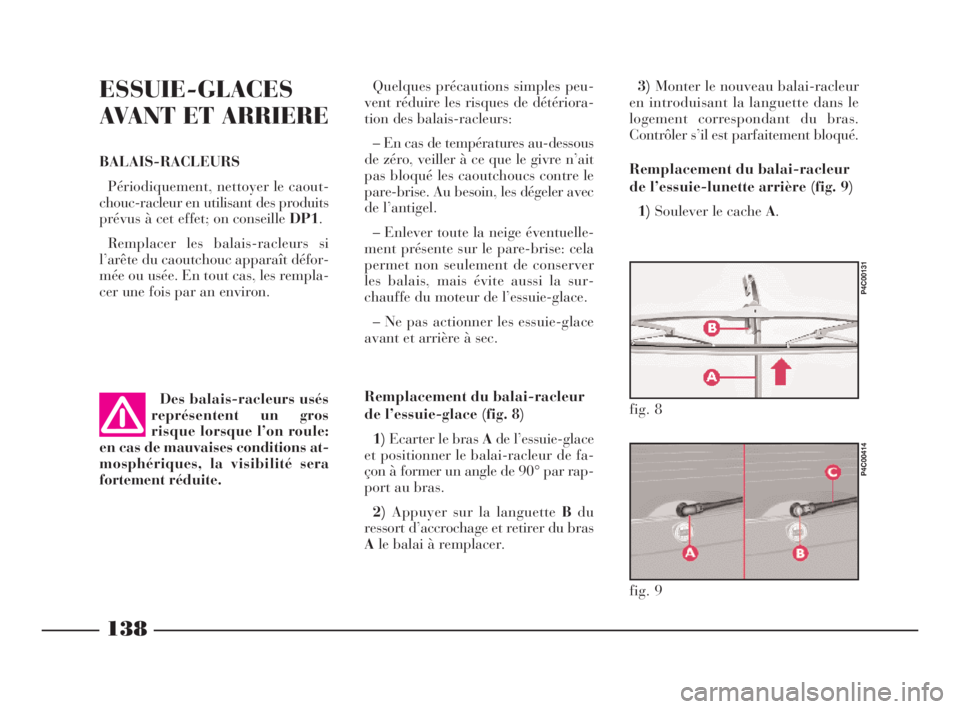

138
ESSUIE-GLACES
AVANT ET ARRIERE
BALAIS-RACLEURS
Périodiquement, nettoyer le caout-
chouc-racleur en utilisant des produits
prévus à cet effet; on conseille DP1.
Remplacer les balais-racleurs si
l’arête du caoutchouc apparaît défor-
mée ou usée. En tout cas, les rempla-
cer une fois par an environ. Quelques précautions simples peu-
vent réduire les risques de détériora-
tion des balais-racleurs:
– En cas de températures au-dessous
de zéro, veiller à ce que le givre n’ait
pas bloqué les caoutchoucs contre le
pare-brise. Au besoin, les dégeler avec
de l’antigel.
– Enlever toute la neige éventuelle-
ment présente sur le pare-brise: cela
permet non seulement de conserver
les balais, mais évite aussi la sur-
chauffe du moteur de l’essuie-glace.
– Ne pas actionner les essuie-glace
avant et arrière à sec.
Remplacement du balai-racleur
de l’essuie-glace (fig. 8)
1)Ecarter le bras Ade l’essuie-glace
et positionner le balai-racleur de fa-
çon à former un angle de 90° par rap-
port au bras.
2)Appuyer sur la languette Bdu
ressort d’accrochage et retirer du bras
Ale balai à remplacer.3)Monter le nouveau balai-racleur
en introduisant la languette dans le
logement correspondant du bras.
Contrôler s’il est parfaitement bloqué.
Remplacement du balai-racleur
de l’essuie-lunette arrière (fig. 9)
1)Soulever le cache A.
Des balais-racleurs usés
représentent un gros
risque lorsque l’on roule:
en cas de mauvaises conditions at-
mosphériques, la visibilité sera
fortement réduite.
fig. 8
P4C00131
fig. 9
P4C00414
4C120-143 FRA 11-03-2008 11:46 Pagina 138
