2002 BMW MOTORRAD R 1150 RT Instruktionsbok (in Swedish)

7
Översikt och handhavande
1
3542167
10
8
9
Kontrollampor
1
Kontrollampa v änster
blinker grön
s
2 Varningslampa batteriladd-
ning röd
r (b 56)
3 Varningslampa br änslere-
serv/vid ca 4 liter br änslere-
serv orange
m (b 23, 56)
4 Kontrollampa Frilä ge
gr ön
k (b 53)
5 Varningslampa ABS
l rö d
(
b 56, 68)
( ) Siffror inom parentesbsidh änvisning
6 Varningslampa allm änna
r ö d
\b (b 56, 68)
7 Varningslampa motoroljet-
ryck rö d
p (b 56)
8 Kontrollampa h öger blinker
gr ön
t
9 Kontrollampa dimljus
grön
t
10 Kontrollampa helljus
blå
q
10r22bks3.book Seite 7 Freitag, 27. Januar 2006 1:16 13

8
Översikt och handhavande
1
NycklarDu f år tv å huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet p å
den medlevererade
plastbrickan.
\f Anvisning:
Samma nyckel passar till t änd-
nings- och styrl åset, tanklocket
och sadell åset. Nycklen passar
ä ven till f örvaringsfacket och
packvä skorna.
d Varning:
N är t ändningen är frånkopp-
lad st år endast en
RESTBROMSFUNKTION till
f ö rfogande (b 67)
Tändnings- och styrl ås
10r22bks3.book Seite 8 Freitag, 27. Januar 2006 1:16 13

9
Översikt och handhavande
1

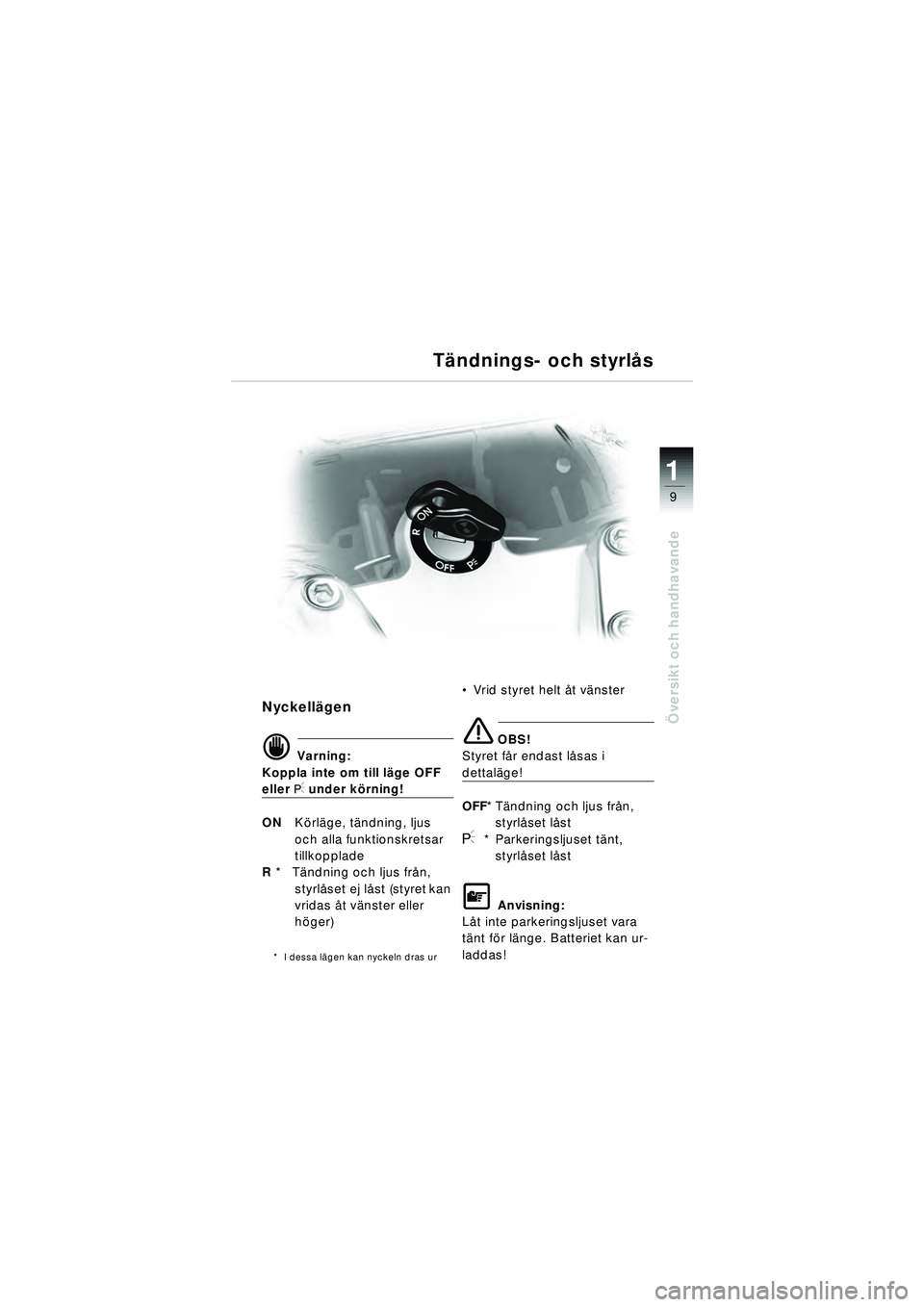

Tändnings- och styrl ås
Nyckell ägen
d Varning:
Koppla inte om till l äge OFF
eller I under körning!
ON Körläge, t ändning, ljus
och alla funktionskretsar
tillkopplade
R * T ändning och ljus fr ån,
styrl åset ej l åst (styret kan
vridas åt v änster eller
h ö ger)
* I dessa l ägen kan nyckeln dras ur
 Vrid styret helt å t vänster
\b OBS!
Styret f år endast l åsas i
dettal äge!
OFF *Tändning och ljus fr ån,
styrl åset l åst
I*Parkeringsljuset t änt,
styrl åset l åst
\f Anvisning:
L åt inte parkeringsljuset vara
t ä nt f ör l änge. Batteriet kan ur-
laddas!
10r22bks3.book Seite 9 Freitag, 27. Januar 2006 1:16 13

10
Översikt och handhavande
1
d Varning:
F ör att undvika luft i kopplin-
gens hydrauliksystem:
 Vrid inte p å styrarmaturen!
1 Chokereglage f ör kallstart
(varvtals ökning) (
b 54-55)
2 Hel-/halvljusomkopplare
FHelljus
GHalvljus
FHelljusblinkning
EU Extrautrustning
3Varningsblinkerkontakt
4 Vippkontakt f ör elman öv-
rerad rutinst ällning (
b 16)
5 Fjärrman övrering på styret
f ö r ljudsystem
EU
(
b Instruktionsbokstill ägg)
6 Signalhornsknapp
7 Blinkerkontakt vä nster
 Intryckt
– Blinkern tillkopplad
Fr ånkoppling av blinker:
 Tryck på
blinkerfr ånkopplaren 12

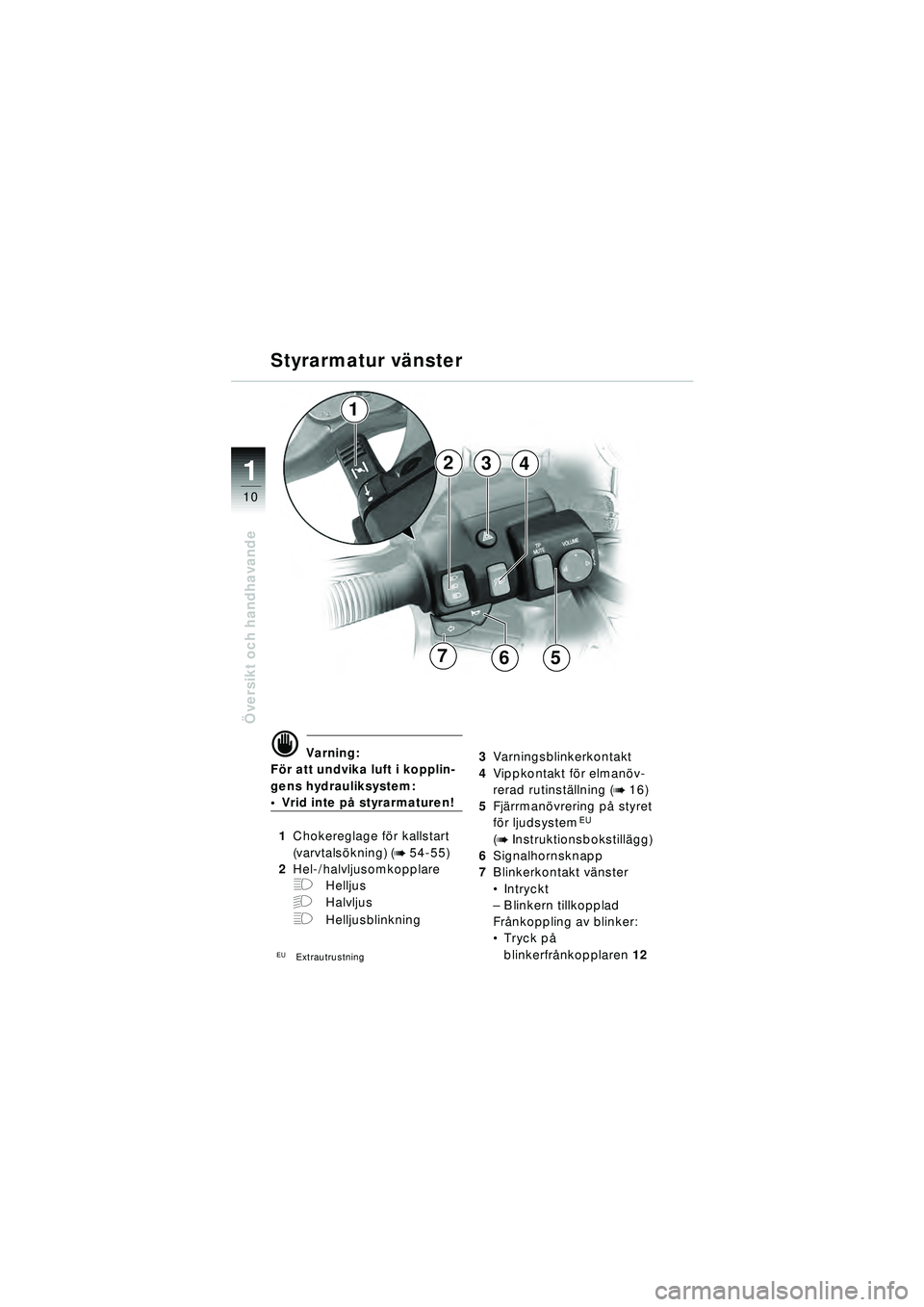

Styrarmatur vä nster
5
432
1
76
10r22bks3.book Seite 10 Freitag, 27. Januar 2006 1:16 13

11
Översikt och handhavande
1
B
C
1112
B
C
8910
A
d Varning:
F ör att undvika luft i
bromscirkulationen:
 Vrid inte p å styrarmaturen!
8 kontakt f ör uppvä rmbara
handtag
EU
A vä rmefunktion fr ån
B 50% (medellä ge)
C 100%
9 Startknapp
10 Nödstr ömbrytare f ör
t ä ndning (
b 52) 11
Blinkerkontakt h öger
 Intryckt
– Blinkern tillkopplad
Fr ånkoppling av blinker:
 Tryck p å
blinkerfr ånkopplaren 12
12 Blinkerfr ånkopplare
 Intryckt
– Höger/v änster blinker
fr ånkoppladEU Extrautrustning

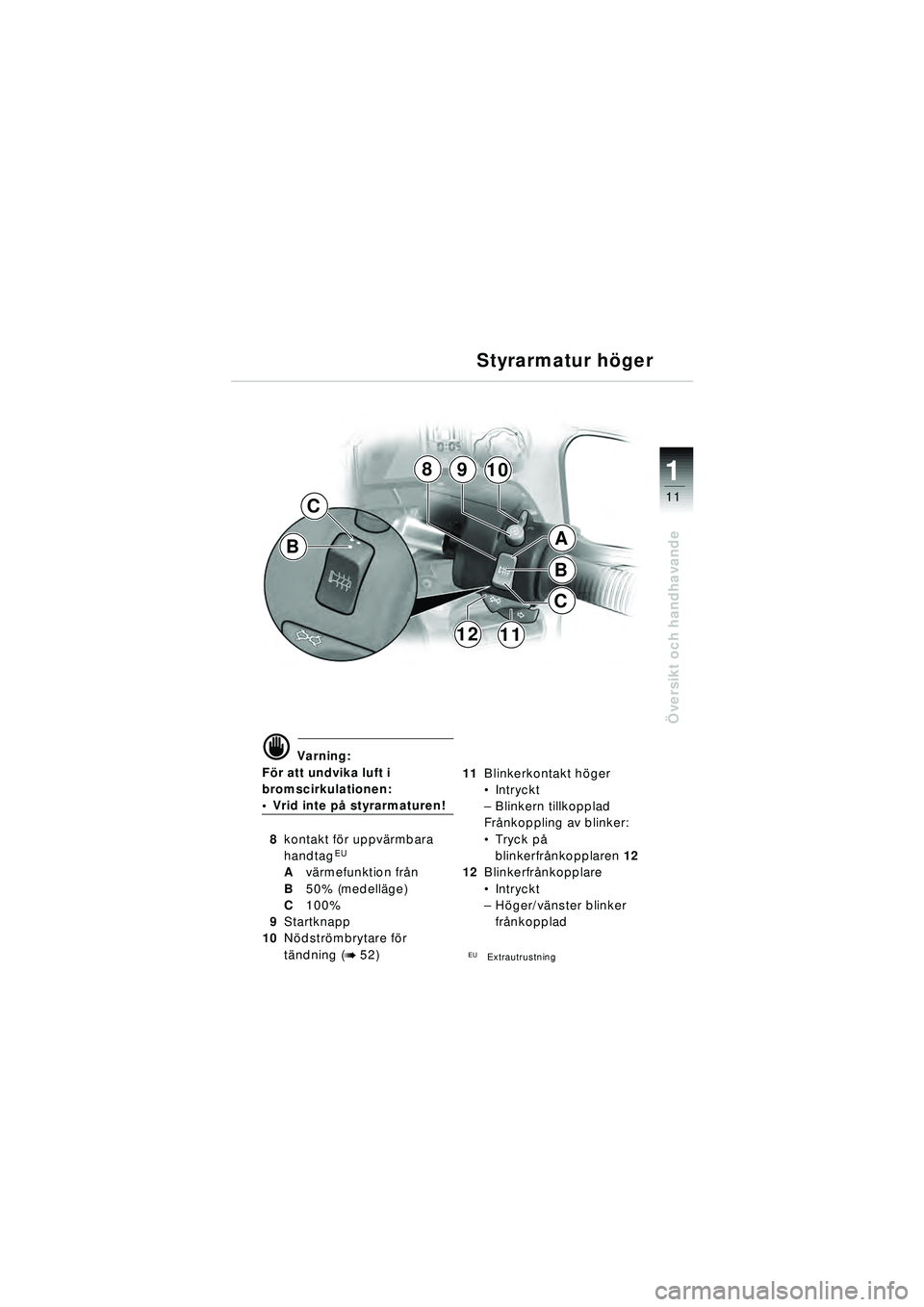

Styrarmatur h öger
10r22bks3.book Seite 11 Freitag, 27. Januar 2006 1:16 13

12
Översikt och handhavande
1
1
Sadel

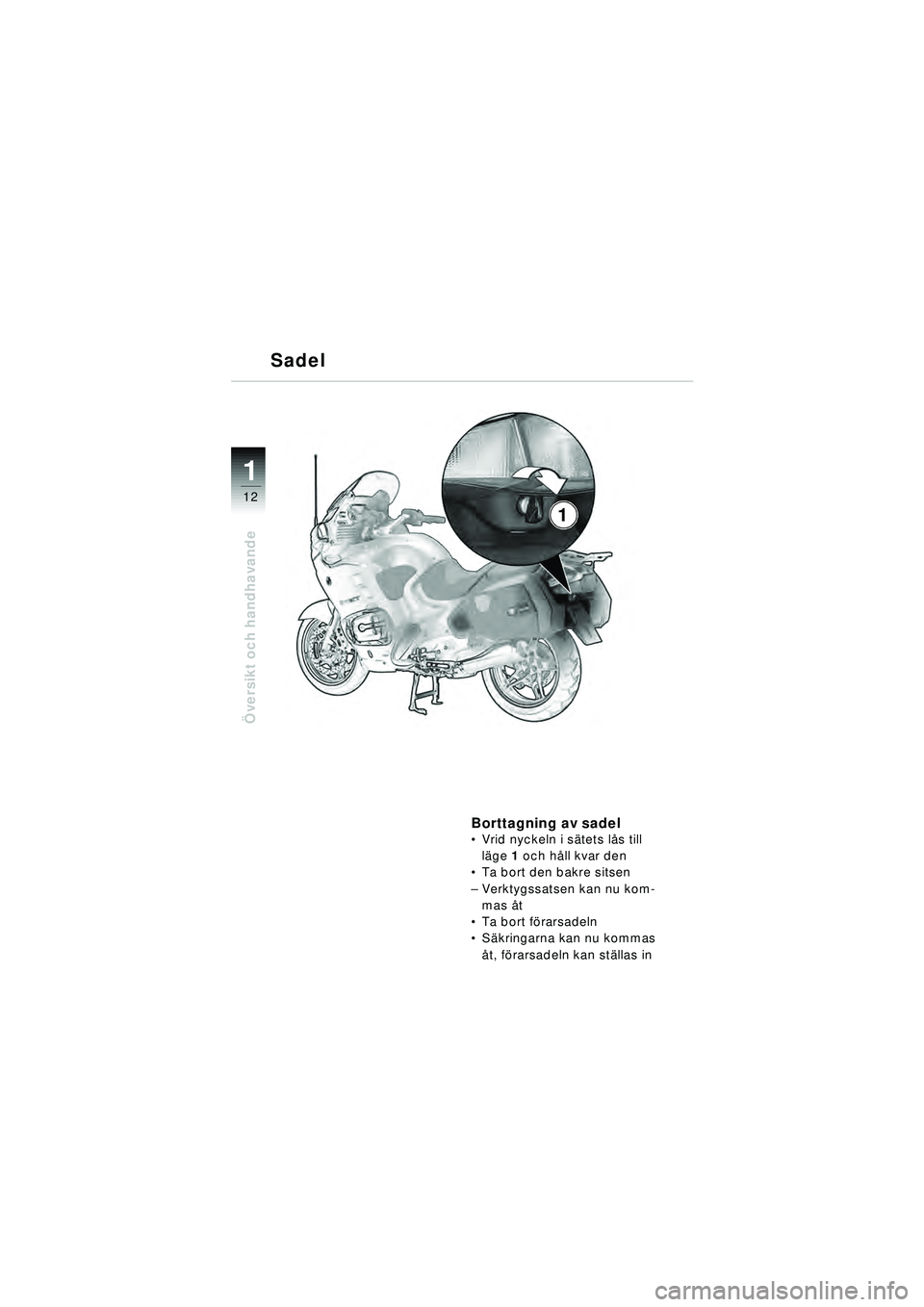

Borttagning av sadel
Vrid nyckeln i s ätets l ås till
l ä ge 1 och h åll kvar den
 Ta bort den bakre sitsen
– Verktygssatsen kan nu kom-
mas åt
 Ta bort f örarsadeln
 Säkringarna kan nu kommas
å t, f örarsadeln kan st ällas in
10r22bks3.book Seite 12 Freitag, 27. Januar 2006 1:16 13

13
Översikt och handhavande
1ABC
2

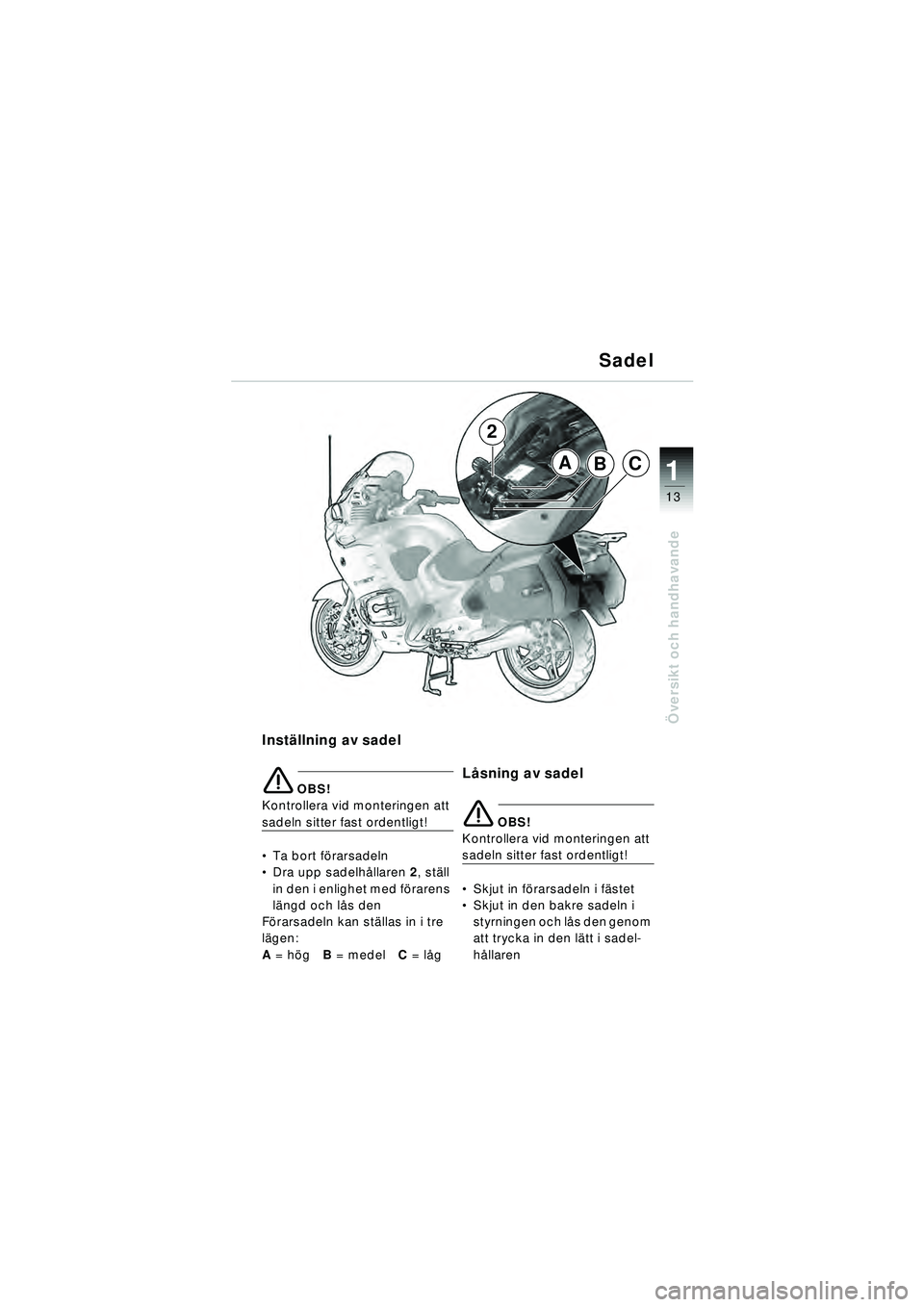

Inst ällning av sadel
\b OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
 Ta bort f örarsadeln
 Dra upp sadelh ållaren 2, st äll
in den i enlighet med f örarens
l ä ngd och l ås den
F ö rarsadeln kan st ällas in i tre
l ä gen:
A = h ög B = medel C = l åg
L åsning av sadel
\b OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
 Skjut in f örarsadeln i f ästet
 Skjut in den bakre sadeln i
styrningen och l ås den genom
att trycka in den l ätt i sadel-
h ållaren
Sadel
10r22bks3.book Seite 13 Freitag, 27. Januar 2006 1:16 13

14
Översikt och handhavande
1
Packv äskor
d Varning:
Kontrollera att packv äskorna
ä r ordentligt monterade, om
motorcykeln har v ält omkull!
Packv äskorna f år lastas med
max vardera 10 kg!
Med systemv äskorna rekom-
menderas en hastighetsbe-
gr änsning p å 130 km/h!
Öppning av packv äska
 Vrid nyckeln i v äskl åset till
l ä ge A
 Fäll upp b ärhandtaget 1 och
l å sningen 2
– De b åda kontrollf önstren 3 blir
r ö da
Ö ppning av packv äska
St ängning av packv äska
\b OBS!
Risk f ör att l åsbygeln bryts av!
Vrid nyckeln i v äskl åset till
l ä ge A innan b ärhandtaget 1
resp låsningen 2 f älls ned.
 Vrid nyckeln i v äskl åset till
l ä ge A
 Fäll ned l åsningen 2 och
b ärhandtaget 1
– De b åda kontrollf önstren 3 blir
svarta
 Lås och dra ur nyckeln
3
1
2
A
10r22bks3.book Seite 14 Freitag, 27. Januar 2006 1:16 13
