2002.5 Peugeot Boxer Handleiding (in Dutch)

Bovenliggend venster
In sommige gevallen wordt op het moment dat een functie (radio, telefoon,
boordcomputer,...) gewijzigd wordt, ter-wijl een andere functie wordt weergege-ven, een nieuw venster geopend om dewijziging weer te geven, waarna ditvenster weer verdwijnt.

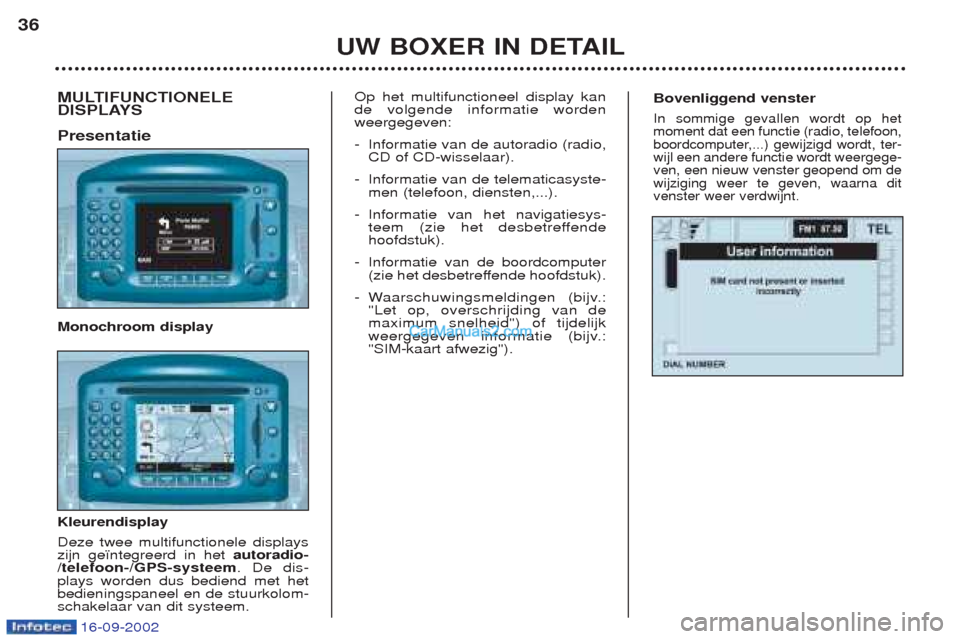

MULTIFUNCTIONELE
DISPLAYS Presentatie Monochroom display Kleurendisplay Deze twee multifunctionele displays zijn ge•ntegreerd in het autoradio-
/telefoon-/GPS-systeem . De dis-
plays worden dus bediend met hetbedieningspaneel en de stuurkolom-schakelaar van dit systeem. Op het multifunctioneel display kande volgende informatie wordenweergegeven: -
Informatie van de autoradio (radio, CD of CD-wisselaar).
- Informatie van de telematicasyste-men (telefoon, diensten,...).
- Informatie van het navigatiesys-
teem (zie het desbetreffendehoofdstuk).
- Informatie van de boordcomputer
(zie het desbetreffende hoofdstuk).
-W aarschuwingsmeldingen (bijv.:
"Let op, overschrijding van demaximum snelheid") of tijdelijk
weergegeven informatie (bijv.:"SIM-kaart afwezig").
UW BOXER IN DETAIL
36
16-09-2002

16-09-2002
-Na het selecteren van een functie in het menu verschijnt het subme-
nu in het rechtergedeelte van het
scherm .
- De instellingen van de geselec-teerde functie uit het submenu ver-schijnen tegenover het submenu inhet linkergedeelte van het
scherm . Hoofdscherm Druk op de toets
"MAIN/DARK"om het
hoofdscherm weer te geven, waarin
de informatie met betrekking tot de actieve functie (radio, CD, CD-wisse-
laar, telefoon of navigatiesysteem)wordt weergegeven. Het hoofdschermbiedt toegang tot de volgende functies: - Opslaan artikel.- Setup. De functie "Opslaan artikel" biedt
de mogelijkheid opgeslagen gespro- ken berichten te beheren. U kunt degesproken berichten nogmaalsbeluisteren of wissen. De gesproken berichten kunnen in chronologische volgorde wordenbeluisterd, te beginnen met het oud-ste bericht. Bij het wissen worden alle berichten verwijderd. De functie "Setup"biedt de mogelijk-
heid de belangrijkste parameters van het systeem te wijzigen (zie ¤"Configuratie van parameters").
UW BOXER IN DETAIL 37

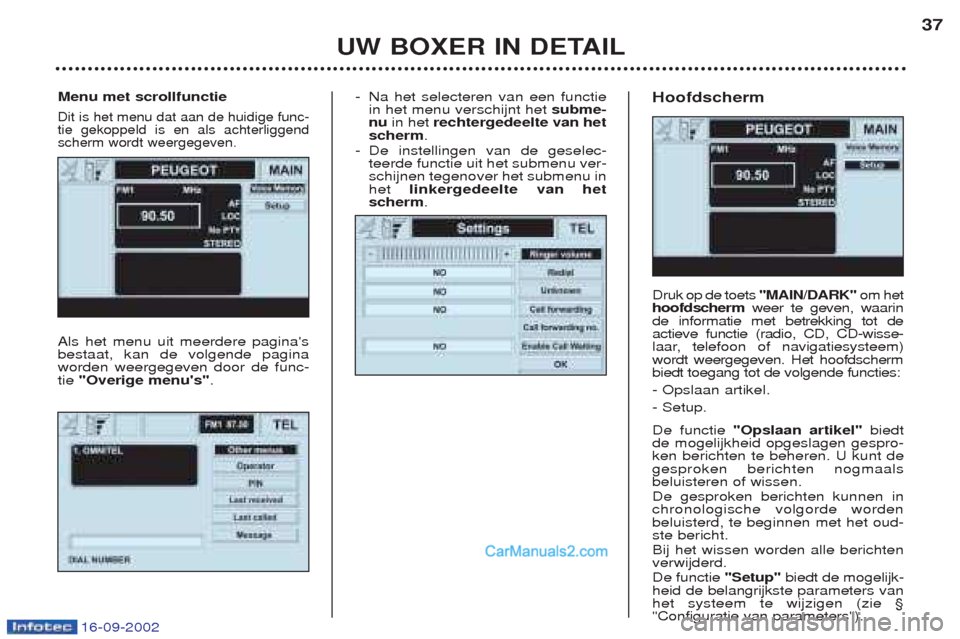

Menu met scrollfunctie
Dit is het menu dat aan de huidige func- tie gekoppeld is en als achterliggendscherm wordt weergegeven.
Als het menu uit meerdere pagina'sbestaat, kan de volgende paginaworden weergegeven door de func-tie "Overige menu's" .

16-09-2002

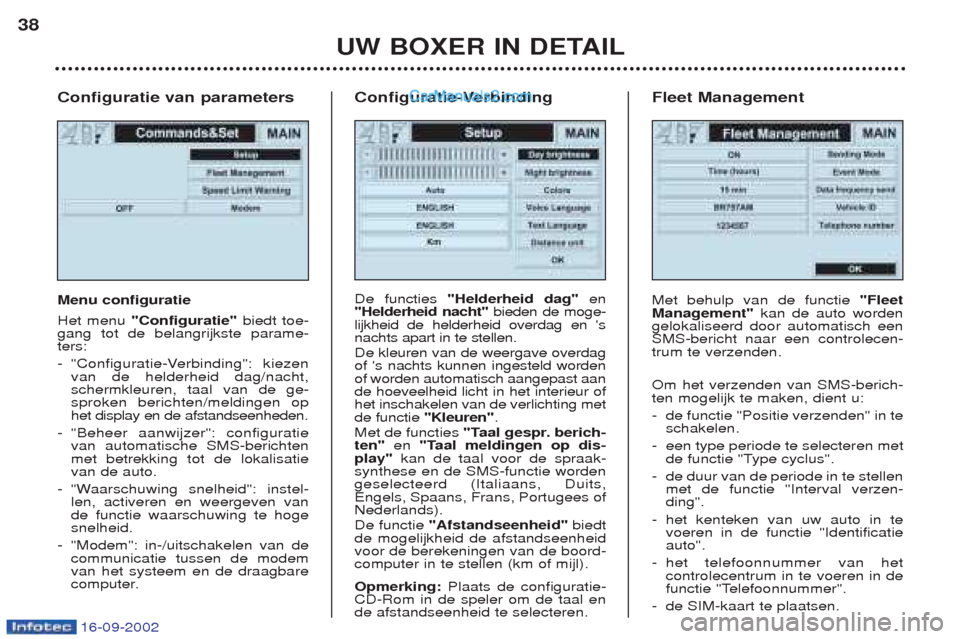

Configuratie van parameters Menu configuratie Het menu "Configuratie" biedt toe-
gang tot de belangrijkste parame- ters: - "Configuratie-Verbinding": kiezen van de helderheid dag/nacht,schermkleuren, taal van de ge-sproken berichten/meldingen ophet display en de afstandseenheden.
-" Beheer aanwijzer": configuratie
van automatische SMS-berichtenmet betrekking tot de lokalisatievan de auto.
-"W aarschuwing snelheid": instel-
len, activeren en weergeven vande functie waarschuwing te hogesnelheid.
- "Modem": in-/uitschakelen van decommunicatie tussen de modemvan het systeem en de draagbare
computer.
UW BOXER IN DETAIL
38
Configuratie-Verbinding De functies "Helderheid dag" en
"Helderheid nacht" bieden de moge-
lijkheid de helderheid overdag en 's nachts apart in te stellen. De kleuren van de weergave overdag of 's nachts kunnen ingesteld wordenof worden automatisch aangepast aande hoeveelheid licht in het interieur ofhet inschakelen van de verlichting metde functie "Kleuren" .
Met de functies "Taal gespr. berich-
ten" en "Taal meldingen op dis-
play" kan de taal voor de spraak-
synthese en de SMS-functie wordengeselecteerd (Italiaans, Duits,Engels, Spaans, Frans, Portugees ofNederlands). De functie "Afstandseenheid" biedt
de mogelijkheid de afstandseenheid voor de berekeningen van de boord-computer in te stellen (km of mijl). Opmerking: Plaats de configuratie-
CD-Rom in de speler om de taal en de afstandseenheid te selecteren. Fleet Management Met behulp van de functie
"Fleet
Management" kan de auto worden
gelokaliseerd door automatisch een SMS-bericht naar een controlecen-trum te verzenden. Om het verzenden van SMS-berich- ten mogelijk te maken, dient u: - de functie "Positie verzenden" in te schakelen.
- een type periode te selecteren met
de functie "Type cyclus".
- de duur van de periode in te stellenmet de functie "Interval verzen-ding".
- het kenteken van uw auto in tevoeren in de functie "Identificatieauto".
- het telefoonnummer van hetcontrolecentrum in te voeren in de
functie "Telefoonnummer".
- de SIM-kaart te plaatsen.

16-09-2002
UW BOXER IN DETAIL39

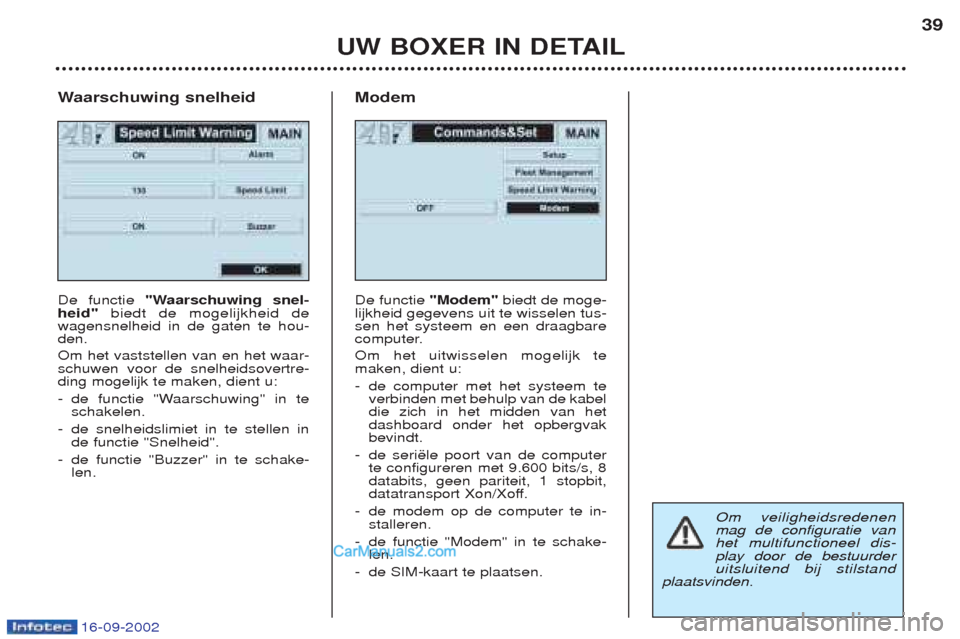

W aarschuwing snelheid
De functie "Waarschuwing snel-
heid" biedt de mogelijkheid de
wagensnelheid in de gaten te hou- den. Om het vaststellen van en het waar- schuwen voor de snelheidsovertre-ding mogelijk te maken, dient u: - de functie "Waarschuwing" in te schakelen.
- de snelheidslimiet in te stellen inde functie "Snelheid".
- de functie "Buzzer" in te schake-len. Modem De functie
"Modem"biedt de moge-
lijkheid gegevens uit te wisselen tus- sen het systeem en een draagbare
computer. Om het uitwisselen mogelijk te maken, dient u: - de computer met het systeem te verbinden met behulp van de kabeldie zich in het midden van hetdashboard onder het opbergvakbevindt.
- de seri‘le poort van de computerte configureren met 9.600 bits/s, 8databits, geen pariteit, 1 stopbit,
datatransport Xon/Xoff.
- de modem op de computer te in-stalleren.
- de functie "Modem" in te schake-len.
- de SIM-kaart te plaatsen.
Om veiligheidsredenen mag de configuratie vanhet multifunctioneel dis-play door de bestuurderuitsluitend bij stilstand
plaatsvinden.

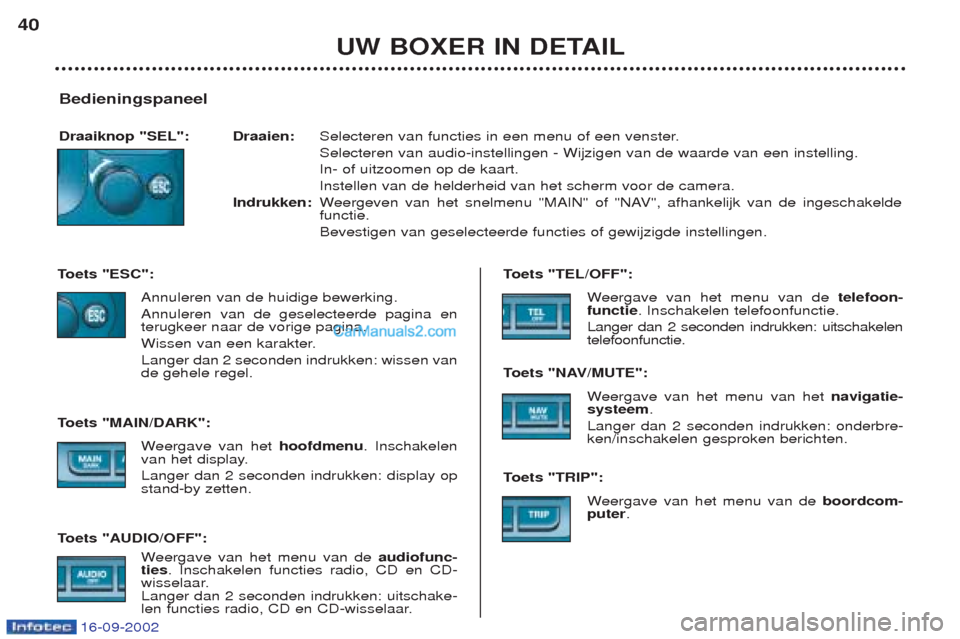

Bedieningspaneel
Draaiknop "SEL": Draaien:Selecteren van functies in een menu of een venster. Selecteren van audio-instellingen - Wijzigen van de waarde van een instelling.In- of uitzoomen op de kaart.Instellen van de helderheid van het scherm voor de camera.
Indrukken: Weergeven van het snelmenu "MAIN" of "NAV", afhankelijk van de ingeschakelde
functie.Bevestigen van geselecteerde functies of gewijzigde instellingen.
T oets "ESC":
Annuleren van de huidige bewerking.Annuleren van de geselecteerde pagina en terugkeer naar de vorige pagina.
Wissen van een karakter.Langer dan 2 seconden indrukken: wissen van de gehele regel.
T oets "MAIN/DARK":
Weergave van het hoofdmenu. Inschakelen
van het display. Langer dan 2 seconden indrukken: display op stand-by zetten.
T oets "AUDIO/OFF":
Weergave van het menu van de audiofunc-
ties . Inschakelen functies radio, CD en CD-
wisselaar.Langer dan 2 seconden indrukken: uitschake-
len functies radio, CD en CD-wisselaar. T
oets "TEL/OFF":
Weergave van het menu van de telefoon-
functie . Inschakelen telefoonfunctie.
Langer dan 2 seconden indrukken: uitschakelentelefoonfunctie.
T oets "NAV/MUTE":
Weergave van het menu van het navigatie-
systeem .
Langer dan 2 seconden indrukken: onderbre-ken/inschakelen gesproken berichten.
T oets "TRIP":
Weergave van het menu van de boordcom-
puter .
UW BOXER IN DETAIL
40
16-09-2002

16-09-2002

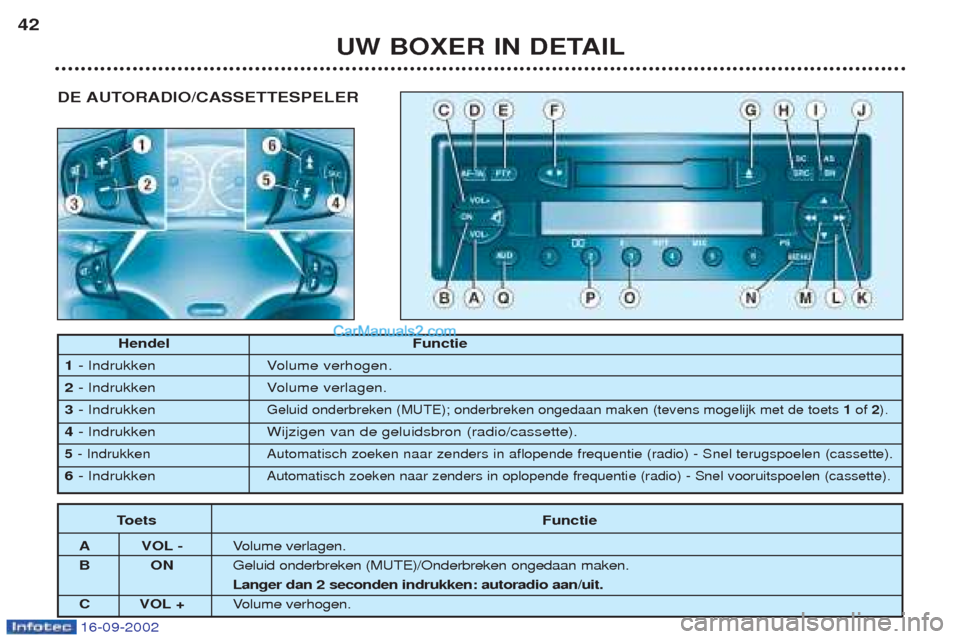

DE AUTORADIO/CASSETTESPELER
UW BOXER IN DETAIL
42
Hendel Functie
1 - Indrukken Volume verhogen.
2 - Indrukken Volume verlagen.
3 - Indrukken
Geluid onderbreken (MUTE); onderbreken ongedaan maken (tevens mogelijk met de toets 1of 2).
4 - Indrukken Wijzigen van de geluidsbron (radio/cassette).
5 - Indrukken Automatisch zoeken naar zenders in aflopende frequentie (radio) - Snel terugspoelen (cassette).
6- IndrukkenAutomatisch zoeken naar zenders in oplopende frequentie (radio) - Snel vooruitspoelen (cassette).
Toets Functie
A VOL - Volume verlagen.
BO NGeluid onderbreken (MUTE)/Onderbreken ongedaan maken. Langer dan 2 seconden indrukken: autoradio aan/uit.
C VOL + Volume verhogen.

16-09-2002
UW BOXER IN DETAIL43

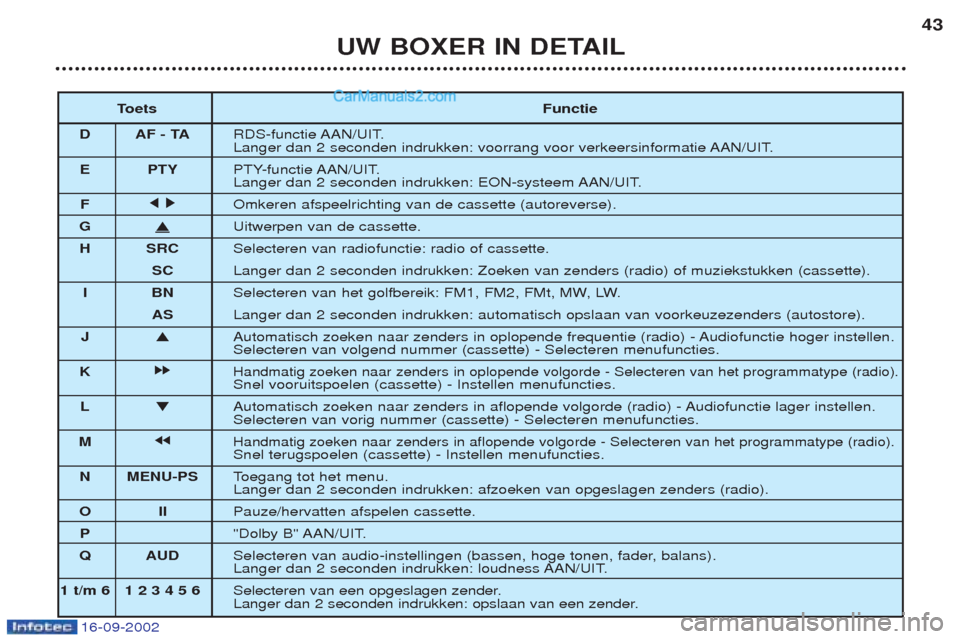

T oets Functie
D AF - TA RDS-functie AAN/UIT.
Langer dan 2 seconden indrukken: voorrang voor verkeersinformatie AAN/UIT.
E PTY PTY-functie AAN/UIT.
Langer dan 2 seconden indrukken: EON-systeem AAN/UIT.
F j
j
k
k
Omkeren afspeelrichting van de cassette (autoreverse).
G ▲
Uitwerpen van de cassette.
H SRC Selecteren van radiofunctie: radio of cassette.
SC Langer dan 2 seconden indrukken: Zoeken van zenders (radio) of muziekstukken (cassette).
IB NSelecteren van het golfbereik: FM1, FM2, FMt, MW, LW.
AS Langer dan 2 seconden indrukken: automatisch opslaan van voorkeuzezenders (autostore).
J ▲ Automatisch zoeken naar zenders in oplopende frequentie (radio) - Audiofunctie hoger instellen. Selecteren van volgend nummer (cassette) - Selecteren menufuncties.
K kk
Handmatig zoeken naar zenders in oplopende volgorde - Selecteren van het programmatype (radio).Snel vooruitspoelen (cassette) - Instellen menufuncties.
L ▼ Automatisch zoeken naar zenders in aflopende volgorde (radio) - Audiofunctie lager instellen.Selecteren van vorig nummer (cassette) - Selecteren menufuncties.
M jj
Handmatig zoeken naar zenders in aflopende volgorde - Selecteren van het programmatype (radio).Snel terugspoelen (cassette) - Instellen menufuncties.
N MENU-PS Toegang tot het menu.
Langer dan 2 seconden indrukken: afzoeken van opgeslagen zenders (radio).
OI IPauze/hervatten afspelen cassette.
P "Dolby B" AAN/UIT.
Q AUD Selecteren van audio-instellingen (bassen, hoge tonen, fader, balans).
Langer dan 2 seconden indrukken: loudness AAN/UIT.
1 t/m 6 1 2 3 4 5 6 Selecteren van een opgeslagen zender.
Langer dan 2 seconden indrukken: opslaan van een zender.

16-09-2002
UW BOXER IN DETAIL
46

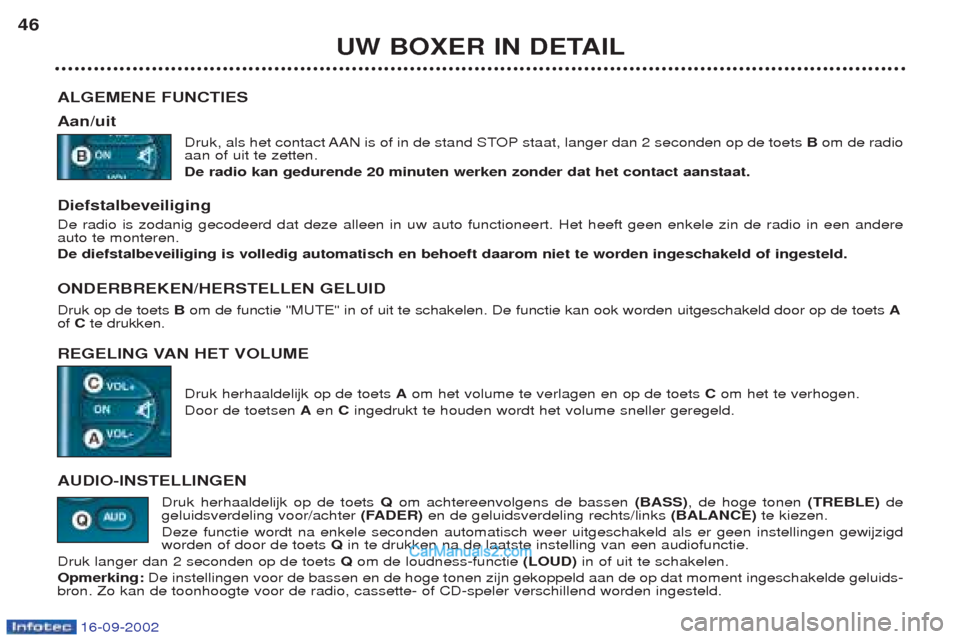

ALGEMENE FUNCTIES Aan/uit Druk, als het contact AAN is of in de stand STOP staat, langer dan 2 seconden op de toets Bom de radio
aan of uit te zetten. De radio kan gedurende 20 minuten werken zonder dat het contact aanstaat.
Diefstalbeveiliging De radio is zodanig gecodeerd dat deze alleen in uw auto functioneert. Het heeft geen enkele zin de radio in een andere auto te monteren. De diefstalbeveiliging is volledig automatisch en behoeft daarom niet te worden ingeschakeld of ingesteld. ONDERBREKEN/HERSTELLEN GELUID Druk op de toets Bom de functie "MUTE" in of uit te schakelen. De functie kan ook worden uitgeschakeld door op de toets A
of Cte drukken.
REGELING VAN HET VOLUME
Druk herhaaldelijk op de toets Aom het volume te verlagen en op de toets Com het te verhogen.
Door de toetsen Aen Cingedrukt te houden wordt het volume sneller geregeld.
AUDIO-INSTELLINGEN Druk herhaaldelijk op de toets Qom achtereenvolgens de bassen (BASS), de hoge tonen (TREBLE)de
geluidsverdeling voor/achter (FADER)en de geluidsverdeling rechts/links (BALANCE)te kiezen.
Deze functie wordt na enkele seconden automatisch weer uitgeschakeld als er geen instellingen gewijzigd worden of door de toets Qin te drukken na de laatste instelling van een audiofunctie.
Druk langer dan 2 seconden op de toets Qom de loudness-functie (LOUD)in of uit te schakelen.
Opmerking: De instellingen voor de bassen en de hoge tonen zijn gekoppeld aan de op dat moment ingeschakelde geluids-
bron. Zo kan de toonhoogte voor de radio, cassette- of CD-speler verschillend worden ingesteld.
