2002.5 Peugeot 307 SW Návod k obsluze (in Czech)

22-07-2002
AUDIOVIZUÁLNÍ SADA PRO ZÁBAVNÉ CESTOVÁNÍ Tato audiovizuální sada umožní cestujícím vzadu strávit příjemné chvilky při sle-
dování filmu nebo při jejich oblíbené hře, a to zejména díky připojení přehrávače
DVD nebo hrací konzoly k centrálnímu držáku, namontovanému mezi předními
sedadly.

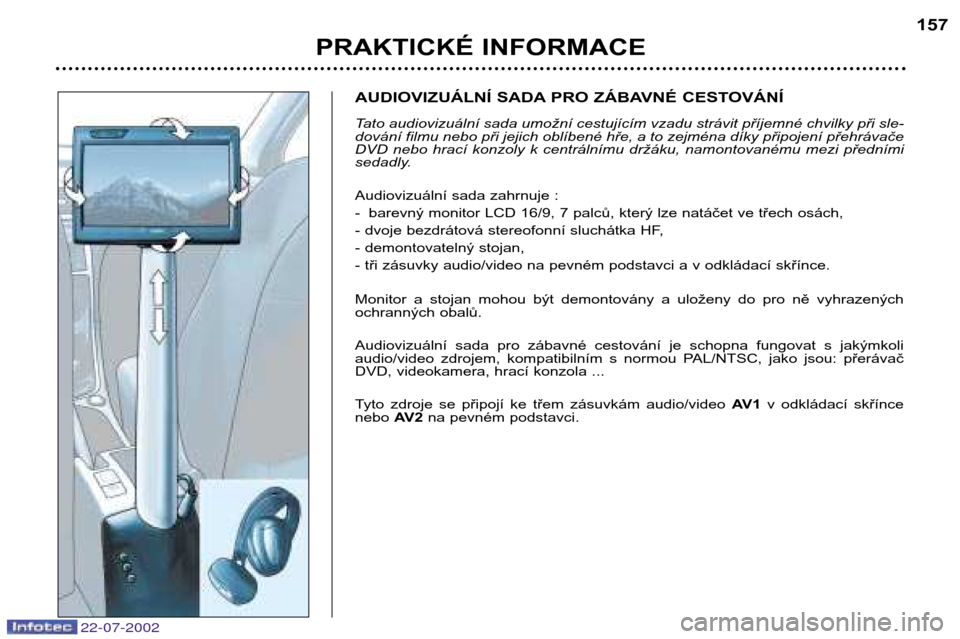

Audiovizuální sada zahrnuje :
- barevný monitor LCD 16/9, 7 palců, který lze natáčet ve třech osách,
- dvoje bezdrátová stereofonní sluchátka HF,
- demontovatelný stojan,
- tři zásuvky audio/video na pevném podstavci a v odkládací skřínce.
Monitor a stojan mohou být demontovány a uloženy do pro ně vyhrazených
ochranných obalů.
Audiovizuální sada pro zábavné cestování je schopna fungovat s jakýmkoli
audio/video zdrojem, kompatibilním s normou PAL/NTSC, jako jsou: přerávač
DVD, videokamera, hrací konzola ...
Tyto zdroje se připojí ke třem zásuvkám audio/video AV 1v odkládací skřínce
nebo AV2 na pevném podstavci.
PRAKTICKÉ INFORMACE 157

22-07-2002
Ve sluchátkách jsou zabudovány
následující ovladače : A.Uložení dvou elektrických článků LR03.
B. Tlačítko pro zapínání a vypínánísluchátek.
C. Kontrolka signalizující zapnutí a
vypnutí.
D. Kolečko pro seřízení frekvence
naladění.
E. Kolečko pro seřízení hlasitosti slu-
chátek.
Pro optimální používání sluchátek je
třeba upravit jejich velikost podle
velikosti hlavy, naladit příslušnou
frekvenci otáčením kolečka D, potom
seřídit hlasitost pomocí kolečka E.
PRAKTICKÉ INFORMACE
158
Na horní straně monitoru se nachá-
zejí následující ovladače : 1.
Tlačítko "POWER" pro zapínání
a vypínání monitoru.
2. Tlačítko "FUNC" pro volbu zdroje
vstupu AV1 nebo AV2.
3. Tlačítko "WIDE" pro přepínání
formátu zobrazování (normální,
celá obrazovka, širokoúhlý,kino).
4. Tlačítko "MENU" pro volbu menu
a seřizování.
5. Tlačítka " " a " " pro úpravu
seřízení.
Pomocí tlačítek 4a 5můžete seřídit
intenzitu osvětlení, kontrast, barvy ...
Podrobnější informace naleznete v
uživatelské příručce "Obsluha audiovi-
zuální sady 307 SW" a "Barevný
monitor LCD 7 palců VMA8582".

22-07-2002
PRAKTICKÉ INFORMACE159
DOPLŇKYPRO PEUGEOT 307 SW
Používejte pro svůj vůz pouze originální díly a doplňky schválené automobilkou PEUGEOT.
Všechny tyto díly a doplňky jsou uzpůsobeny pro Váš vůz, jejich spolehlivost a bezpečnost byla testována a schválena,
což automobilka PEUGEOT nemůže zaručit u jiných výrobků.
Síť PEUGEOT nabízí velký výběr originálních homologovaných doplňků pro různé účely. Na všechny se vztahuje záru-
ka automobilky PEUGEOT:
– Bezpečnost :
Alarm, pískování skel, zařízení proti odcizení kol, lékárnička, výstražný trojúhelník...
– Komfort : Držák pro radiotelefon, loketní opěrka vpředu uprostřed, potahy sedadel kompatibilní
s bočními nafukovacími vaky "airbagy", koberečky, krytina do zavazadlového prosto-ru, izotermický modul, spoilery na okna dveří, schránka na CD, roletky proti slunci na
boční a zadní okna, doplňková sedadla…
– Komunikace : Autorádia, rádio s telefonem, sada "hands free", reproduktory, zesilovače, měnič CD,
navigační systémy…
– Úpravy dle osobního přání : Hliníkové disky kol, ozdobné kryty, sportovní koncovka výfuku, kryty dveřních prahů
z hliníku nebo PVC, zástěrky…
– Převážení nákladů : Závěsné zařízení pro připojení přívěsu, příčné střešní tyče, uzavřený střešní nosič,
sněhové řetězy, nosič lyží, nosič kola, audiovizuální sada, přehrávač DVD…
– Děti : Dětské podložky a sedačky…
– Přípravky pro údržbu vozu : Kapalina do ostřikovače, přípravky pro čištění a údržbu interiéru a exteriéru...
– Užitková verze : Sada pro přestavbu na užitkovou verzi vozidla...
Před montáží elektrického doplňku do svého vozidla se poraďte s pracovníky servisní sítě PEUGEOT.

22-07-2002
TECHNICKÉ CHARAKTERISTIKY
160
3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
Mechanická Automatická Mechanická Automatická
(pětistupňová) (čtyřstupňová) (pětistupňová) (čtyřstupňová) BENZINOVÉ MOTORY
MOTORY
1,6 litru 16V 2 litry 16V
Zdvihový objem (cm 3
) 1587 1997
Vrtání x zdvih (mm) 78,5 x 82 85 x 88 Největší výkon podle normy EHK (kW) 80100
Otáčky největšího výkonu (ot/min) 58006000
Největší točivý moment podle
normy EHK (N.m) 147 190
Otáčky největšího točivého
momentu (ot/min) 4000 4100
Palivo Bezolovnaté Bezolovnaté
Katalyzátor AnoAno
OBJEM OLEJOVÉ NÁPLNĚ (litry)
Motor (s výměnou filtru) 3 3 4,25 4,25
Převodovka s rozvodovkou 2 - 1,9 -
MODELY:
Typ, varianta, verze PŘEVODOVKA

22-07-2002
TECHNICKÉ CHARAKTERISTIKY161
3HRHYB 3HRHSB
Mechanická Mechanická
(pětistupňová) (pětistupňová) NAFTOVÉ MOTORY
MOTORY 2 litry Turbo HDI 90 k 2 litry Turbo HDI 110 k
Zdvihový objem (cm3) 1998
1997
Vrtání x zdvih (mm) 85 x 88 85 x 88Největší výkon podle normy
EHK (kW) 66 79
Otáčky největšího výkonu (ot/min) 4000 4000
Největší točivý moment podle
normy EHK (N.m) 205 250
Otáčky největšího točivého
momentu (ot/min) 1900 1750
Palivo Motorová nafta Motorová nafta
Katalyzátor Ano Ano
Filtr pevných částic Ne Ano
OBJEM OLEJOVÉ NÁPLNĚ (litry)
Motor (s výměnou filtru) 4,5 4,5
Převodovka s rozvodovkou 1,9 1,85
MODELY :
Typ, varianta, verze PŘEVODOVKA

22-07-2002
SpotřebaPodle směrnice 99/100
Motor Převodovka Typ, Městský Mimoměstský Kombinovaný Měrné varianta, okruh okruh okruh emiseverze (litry/100 km) (litry/100 km) (litry/100 km) CO 2(g/km)
1,6 litru 16V Mechanická 3HNFUB 9,9 6,3 7,7 178
1,6 litru 16V Automatická 3HNFUE 11,2 6,4 8,3 194
2 litry 16V Mechanická 3HRFNC/IF 11,5 6,3 8,3 194
2 litry 16V Automatická 3HRFNE 13,1 6,5 8,8 206
2 l Turbo HDI 90 kMechanická3HRHYB 7,14,5 5,4 1 43
2 l Turbo HDI 110 kMechanická3HRHSB 7,2 4,4 5,4 143
TECHNICKÉ CHARAKTERISTIKY
162
Údaje o spotřebě paliva odpovídají hodnotám předaným v době výtisku.

22-07-2002
BENZINOVÝ MOTOR
Motor 1,6 litru 16V 2 litry 16V
Převodovka Mechanická Auto. Mechanická Auto.
Typ, varianta, verze: 3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
• Pohotovostní hmotnost 1 399 1 435 1 430 1 466
• Celková hmotnost vozidla 1 923 1 959 1 941 1 977
• Celková hmotnost vozidla s přívěsem* 3 023 3 059 3 4413 477
• Nebrzděný přívěs 695 715 715 730• Brzděný přívěs (v limitu celkové hmotnosti vozidla s přívěsem) 1 100 1 100 1 500 1 500
TECHNICKÉ CHARAKTERISTIKY 163
Hmotnost vozidla a přívěsu (v kg)
* Rychlost vozidla táhnoucího přívěs je omezena na 100 km/h. NAFTOVÝ MOTOR
Motor 2 l Turbo HDI 90 k 2 l Turbo HDI 110 k
Převodovka Mechanická Mechanická
Typ, varianta, verze: 3HRHYB 3HRHSB
• Pohotovostní hmotnost 1 465 1 496
• Celková hmotnost vozidla 1 984 2 016
• Celková hmotnost vozidla s přívěsem* 3 484 3 516• Nebrzděný přívěs 730 745
• Brzděný přívěs (v limitu celkové hmotnosti vozidla s přívěsem) 1 500 1 500

TECHNICKÉ CHARAKTERISTIKY
164
ROZMĚRY (v mm)
22-07-2002
