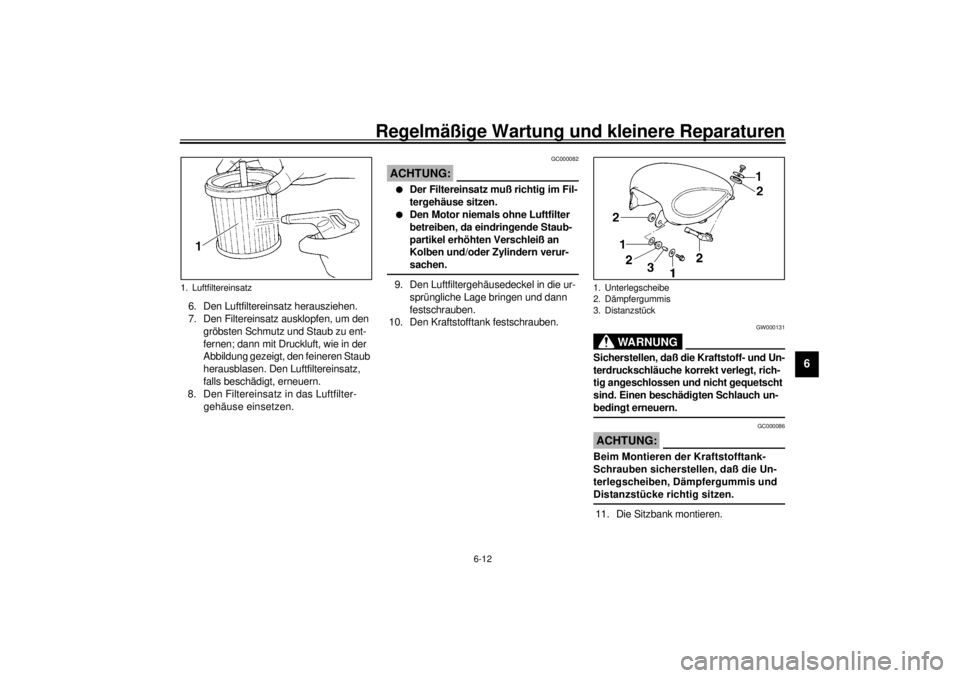

6. Den Luftfiltereinsatz herausziehen.
7. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
8. Den Filtereinsatz in das Luftfilter-
gehäuse einsetzen.
GC000082
ACHTUNG:_ l
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_9. Den Luftfiltergehäusedeckel in die ur-
sprüngliche Lage bringen und dann
festschrauben.
10. Den Kraftstofftank festschrauben.
GW000131
WARNUNG
_ Sicherstellen, daß die Kraftstoff- und Un-
terdruckschläuche korrekt verlegt, rich-
tig angeschlossen und nicht gequetscht
sind. Einen beschädigten Schlauch un-
bedingt erneuern. _
GC000086
ACHTUNG:_ Beim Montieren der Kraftstofftank-
Schrauben sicherstellen, daß die Un-
terlegscheiben, Dämpfergummis und
Distanzstücke richtig sitzen. _11. Die Sitzbank montieren.
1. Luftfiltereinsatz
1. Unterlegscheibe
2. Dämpfergummis
3. Distanzstück
G_3bt.book Page 12 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
GAU01168
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:_ Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt. _1. Den Motor anlassen und warmfahren.
2. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
3. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-

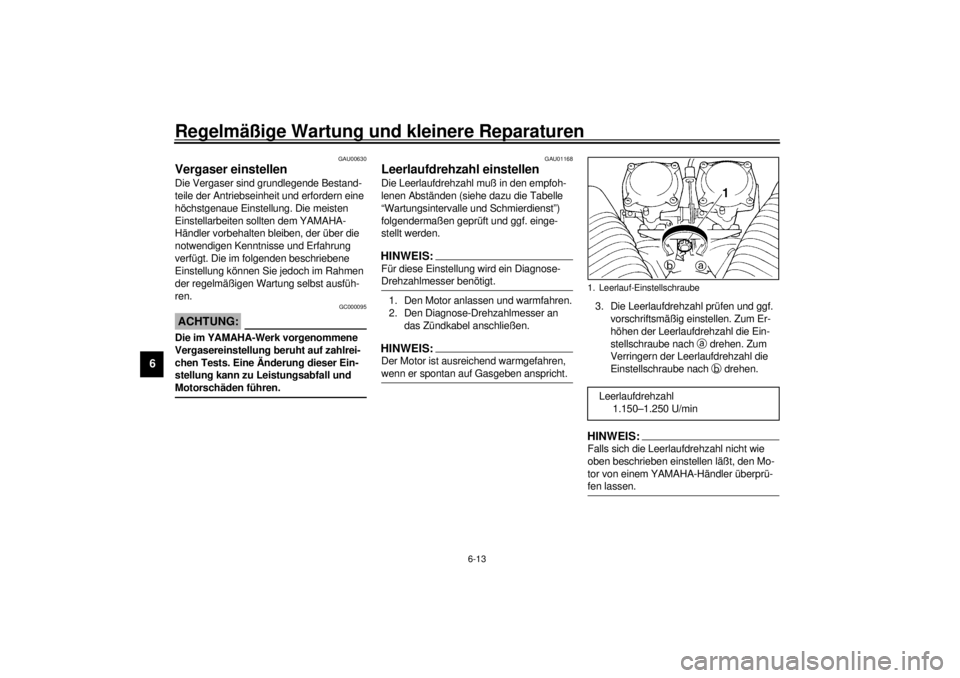

fen lassen. _1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.150–1.250 U/min
G_3bt.book Page 13 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylin-
derfüllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß
das Ventilspiel in den empfohlenen Ab-
ständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) vom
YAMAHA-Händler geprüft und ggf. ein-
gestellt werden.
a. Gaszugspiel am Drehgriff
G_3bt.book Page 14 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU03362
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_ l
Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperatur
entspricht Umgebungstempera-
tur) prüfen und korrigieren.
l
Der Reifenluftdruck ist stets der
Zuladung (d. h. dem Gesamt-
gewicht von Fahrer, Beifahrer,
Gepäck und zulässigem Zubehör)
sowie der Fahrgeschwindigkeit
anzupassen.
_
CE-01G
CE-07GGWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten. l
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
l
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
l
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzuladung*220 kg (nicht A)
218 kg (nur A)
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_3bt.book Page 15 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
l
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
l
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _
GW000079
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_

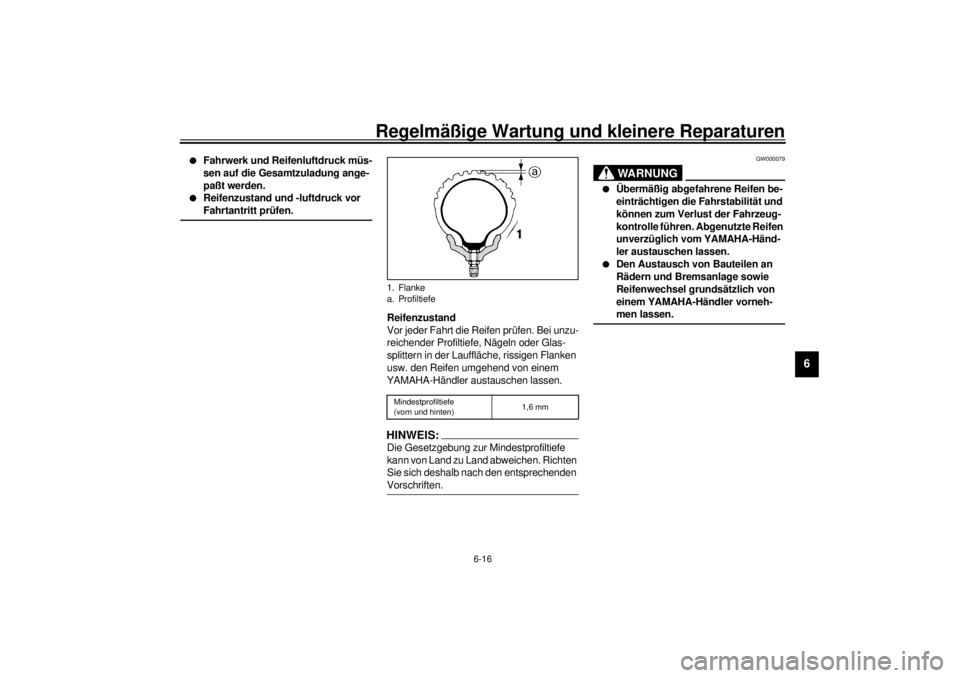

1. Flanke
a. ProfiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
G_3bt.book Page 16 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
GW000078
WARNUNG
_ l
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden.
l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. frei-
gegeben worden. Bei anderen als
den zugelassenen Reifenkombina-
tionen kann das Fahrverhalten
nicht garantiert werden.
_CE-10GGAU00681
WARNUNG
_ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
l
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert
werden. Falls die Lage es jedoch
erfordert, die Reparatur mit größ-
ter Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
_
GAU00685
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Ebenfalls Zustand und Spannung der
Speichen kontrollieren. Bei Mängeln
an Reifen oder Rädern das Motorrad
vom YAMAHA-Händler überprüfen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Fel-
gen mit Verzug und anderen Verfor-
mungen müssen ausgetauscht wer-
den.
l
Nach dem Austausch von Felgen und/
oder Reifen muß das Rad ausgewuch-
tet werden. Eine Reifenunwucht beein-
trächtigt die Fahrstabilität, vermindert
den Fahrkomfort und verkürzt die Le-
bensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
Vorn:
Hersteller Dimension Modell
Bridgestone 3,00-19 49S L303A
Dunlop 3,00-19 49S F14G
Hinten:
Hersteller Dimension Modell
Bridgestone 140/90-15 M/C 70S G508
Dunlop 140/90-15 M/C 70S K425G_3bt.book Page 17 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von 10–
15 mm aufweisen. Das Kupplungshebel-
Spiel regelmäßig prüfen und ggf. folgender-
maßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b drehen.7. Beide Kontermuttern festziehen.1. Kontermutter
2. Einstellschraube (Kupplungshebel-Spiel)
c. Kupplungshebel-Spiel
1. Kontermutter
2. Einstellmutter (Kupplungshebel-Spiel)
G_3bt.book Page 18 Thursday, September 7, 2000 9:58 AM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00696
Handbremshebel-Spiel einstellenDer Handbremshebel muß ein Spiel von 2–
5 mm aufweisen. Das Handbremshebel-
Spiel regelmäßig prüfen und ggf. folgender-
maßen einstellen.
1. Die Kontermutter am Handbrems-
hebel lockern.
2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Die Kontermutter festziehen.
GW000099
WARNUNG
_ l
Nach der Einstellung das Spiel
am Handbremshebel prüfen und
sicherstellen, daß die Bremse
richtig funktioniert.
l
Ein weiches oder schwammiges
Gefühl bei der Betätigung des
Handbremshebels läßt auf Luft in
der Bremsanlage schließen, die
unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt
werden muß. Luft in der Brems-
anlage verringert die Bremskraft
und stellt ein erhebliches Sicher-
heitsrisiko dar. Erforderlichen-
falls die Bremsen von einem
YAMAHA-Händler überprüfen und
entlüften lassen.
_
GAU00711
Fußbremshebel-Position und
-Spiel einstellen
GW000104
WARNUNG
_ Diese Einstellarbeit sollte grundsätzlich
von einem YAMAHA-Händler durchge-
führt werden. _HINWEIS:_ Vor dem Einstellen des Hebelspiels muß
ggf. die Hebelposition eingestellt werden. _
1. Einstellschraube (Handbremshebel-Spiel)
2. Kontermutter
c. Bremshebel-SpielG_3bt.book Page 19 Thursday, September 7, 2000 9:58 AM
