2001 YAMAHA XV535 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00330
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite und wird bei aufrecht gehaltenem
Motorrad mit dem Fuß betätigt.HINWEIS:_ Der Seitenständerschalter ist ein wesentli-
cher Bestandteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, dessen
Funktionsweise am Ende dieses Kapitels
beschrieben wird. _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Zünd-
unterbrechungs- und Anlaßsperrschal-
ter-Systems ist nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einem YAMAHA-Händler über-
prüfen und ggf. instand setzen lassen. _
GAU03720
Zündunterbrechungs- und Anlaß-
sperrschalter-SystemDas Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
l
Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
l
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
GW000045
WARNUNG
_ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen. _
G_3bt.book Page 10 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
CD-01G

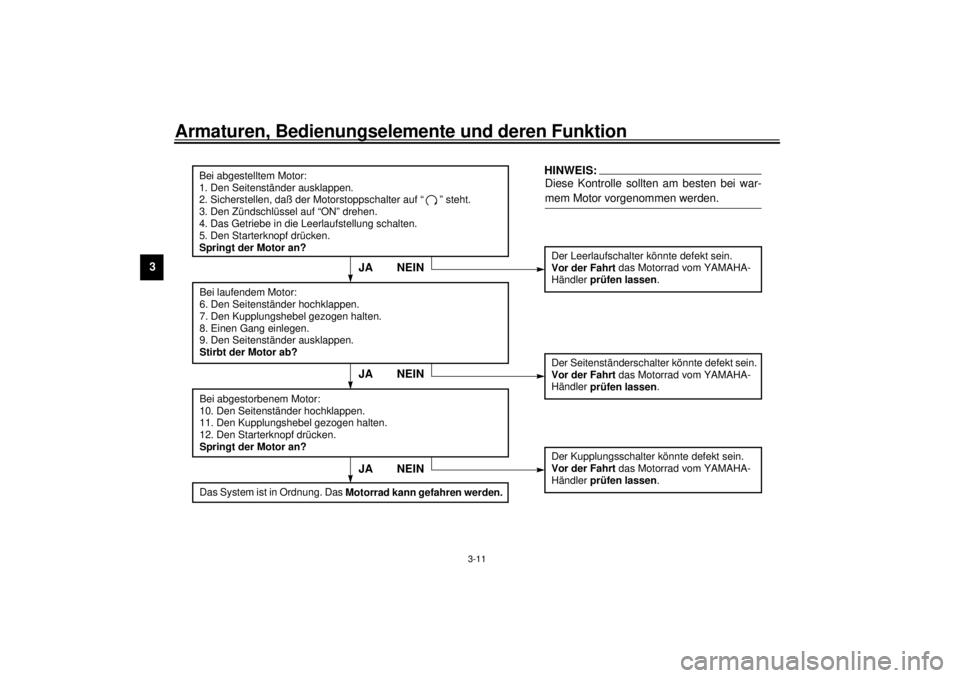

Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “ ” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
G_3bt.book Page 11 Thursday, September 7, 2000 9:58 AM

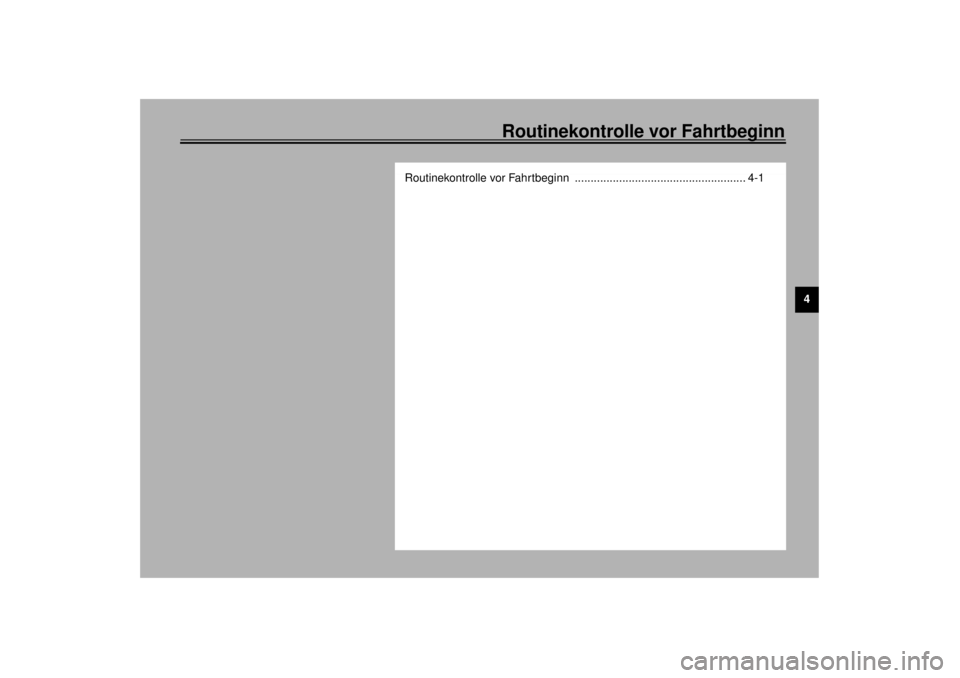

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
Kraftstoff• Kraftstoffstand im Tank prüfen.
• Gegebenenfalls tanken.
• Kraftstoffleitung auf Undichtigkeit prüfen.3-5–3-6
Motoröl• Ölstand im Kurbelgehäuse prüfen.
• Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
• Motor auf Undichtigkeit prüfen.6-7
Achsantriebsöl• Achsantrieb auf Undichtigkeit prüfen. 6-9–6-10
Vorderradbremse• Funktion prüfen.
• Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.
• Flüssigkeitsstand im Vorratsbehälter prüfen.
• Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
• Hydraulische Anlage auf Undichtigkeit prüfen.6-19, 6-21–6-23
Hinterradbremse• Funktion prüfen.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.6-19–6-23
Kupplung• Funktion prüfen.
• Gegebenenfalls Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.6-18
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehgriff, Gehäuse und Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls vom YAMAHA-Händler einstellen lassen.6-14, 6-24
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:_Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewon-
nene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird._
GWA00033
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben.Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-24
Räder und Reifen• Auf Beschädigung prüfen.
• Profiltiefe kontrollieren.
• Reifenluftdruck prüfen.
• Gegebenenfalls korrigieren.6-15–6-17
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-25
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-25
Seitenständer• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Klappmechanismus schmieren.6-25–6-26
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.—
Seitenständerschalter• Funktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
• Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-10
Batterie• Säurestand prüfen.
• Gegebenenfalls destilliertes Wasser nachfüllen.6-29–6-30 Bezeichnung Ausführung Seitenangabe
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-2
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-3
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motor-
abgase sind äußerst giftig und
führen in kurzer Zeit zu Bewußt-
losigkeit und Tod. Daher stets für
eine gute Belüftung sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwe-
re Stürze verursachen.
_
GAU02997*
Motor anlassen Da das Motorrad mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-11.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
_
1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Choke aktivieren (Siehe dazu
Seite 3-6.) und den Gasdrehgriff ganz
schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als 10 Sekunden) betätigt werden. _
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM
