2001 YAMAHA XV535 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU00095

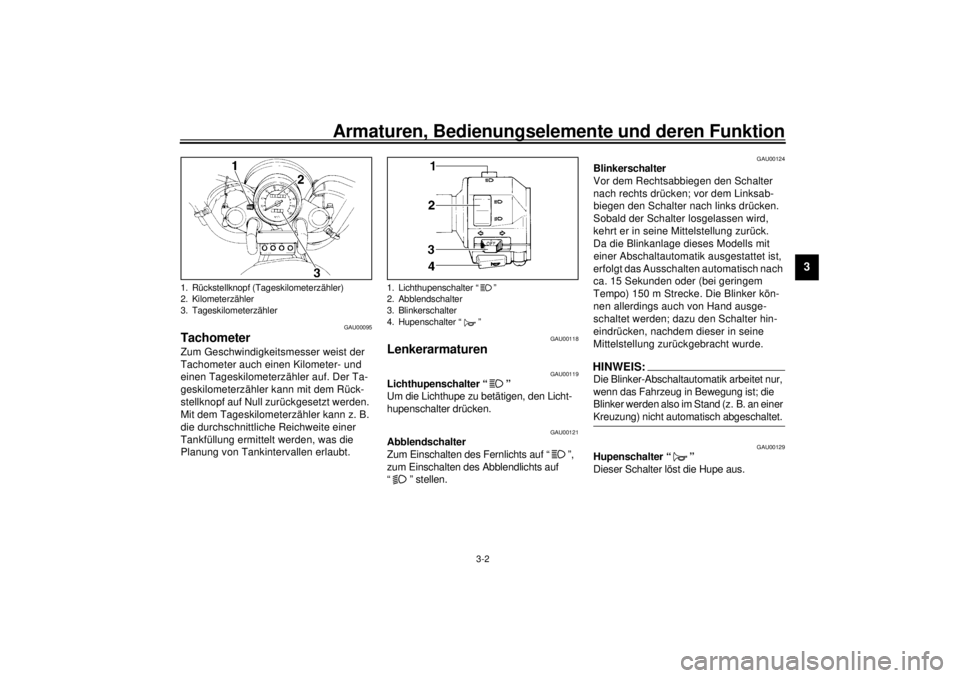

Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die
Planung von Tankintervallen erlaubt.
GAU00118
Lenkerarmaturen
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00124
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach rechts drücken; vor dem Linksab-
biegen den Schalter nach links drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück.
Da die Blinkanlage dieses Modells mit
einer Abschaltautomatik ausgestattet ist,
erfolgt das Ausschalten automatisch nach
ca. 15 Sekunden oder (bei geringem
Tempo) 150 m Strecke. Die Blinker kön-
nen allerdings auch von Hand ausge-
schaltet werden; dazu den Schalter hin-
eindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.HINWEIS:_ Die Blinker-Abschaltautomatik arbeitet nur,
wenn das Fahrzeug in Bewegung ist; die
Blinker werden also im Stand (z. B. an einer
Kreuzung) nicht automatisch abgeschaltet. _
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
1. Rückstellknopf (Tageskilometerzähler)
2. Kilometerzähler
3. Tageskilometerzähler
1. Lichthupenschalter “ ”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00138

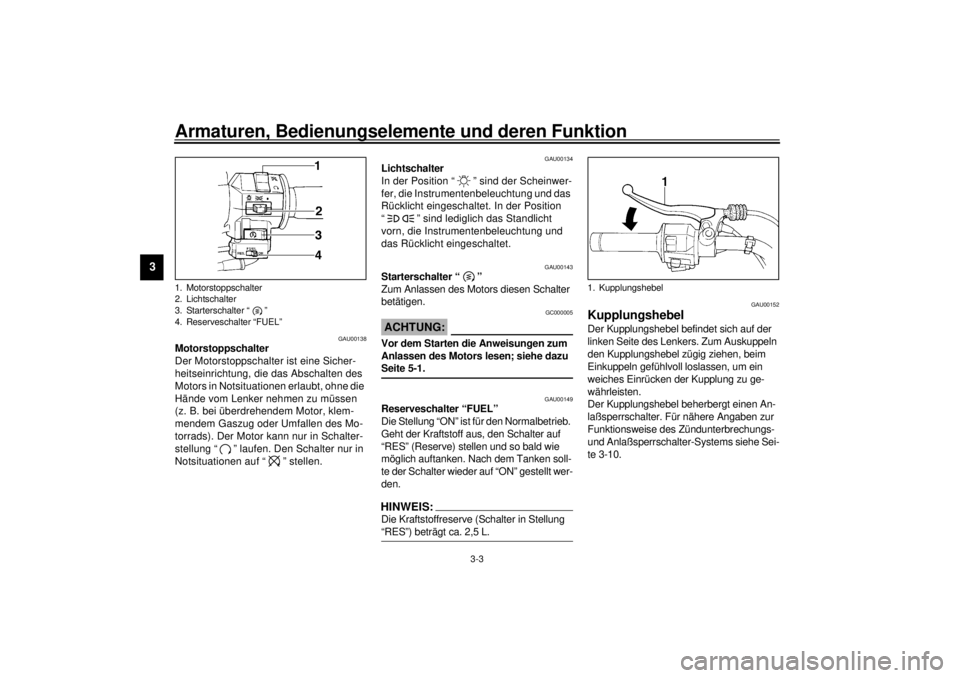

Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00149
Reserveschalter “FUEL”
Die Stellung “ON” ist für den Normalbetrieb.
Geht der Kraftstoff aus, den Schalter auf
“RES” (Reserve) stellen und so bald wie
möglich auftanken. Nach dem Tanken soll-
te der Schalter wieder auf “ON” gestellt wer-
den.HINWEIS:_ Die Kraftstoffreserve (Schalter in Stellung
“RES”) beträgt ca. 2,5 L. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe Sei-
te 3-10.
1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
4. Reserveschalter “FUEL”
1. Kupplungshebel
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00157

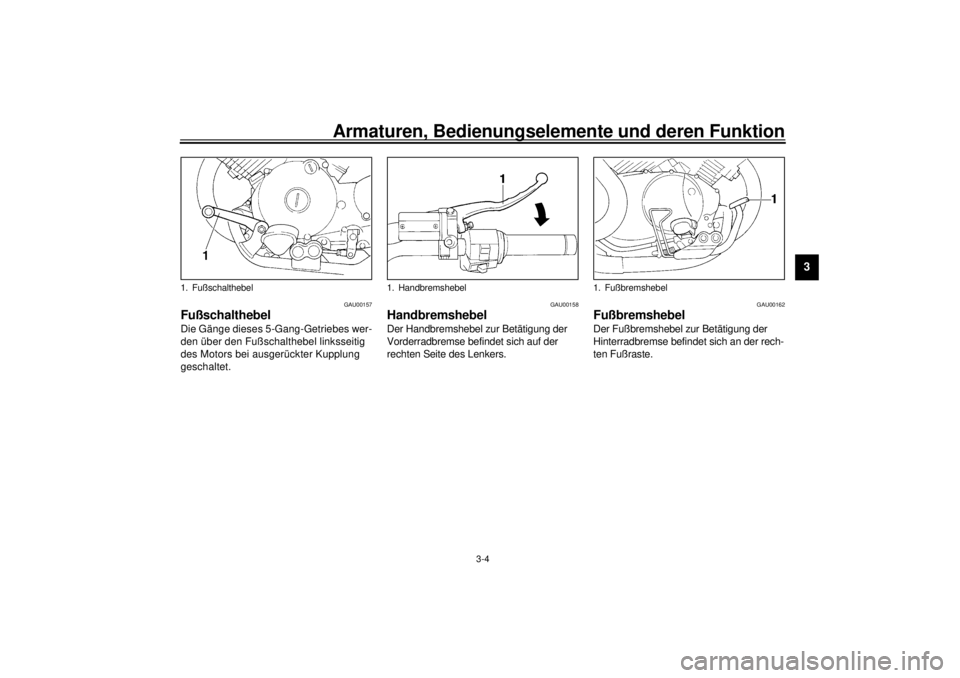

Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00158
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.
1. Fußschalthebel
1. Handbremshebel
1. Fußbremshebel
G_3bt.book Page 4 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU03712

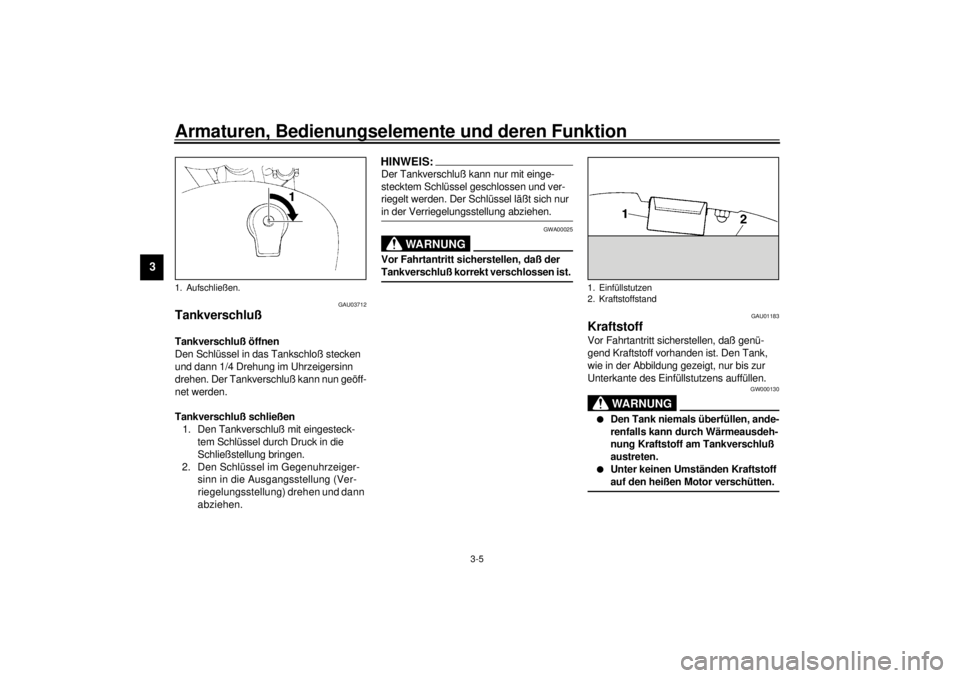

Tankverschluß Tankverschluß öffnen
Den Schlüssel in das Tankschloß stecken
und dann 1/4 Drehung im Uhrzeigersinn
drehen. Der Tankverschluß kann nun geöff-
net werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
1. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
G_3bt.book Page 5 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _
GAU02976

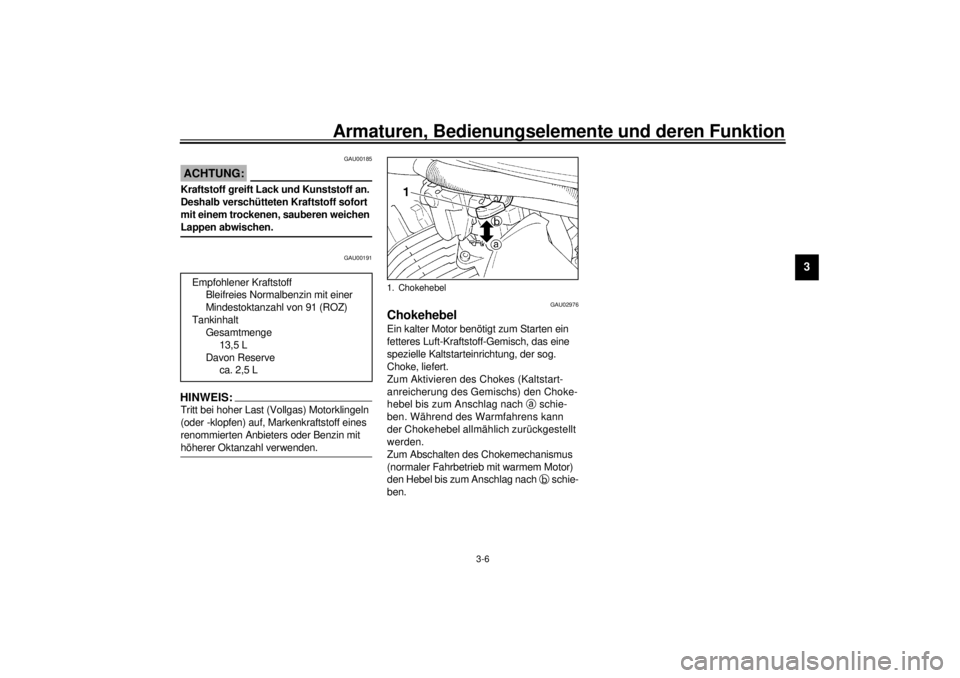

Chokehebel Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstart-
anreicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach
a schie-
ben. Während des Warmfahrens kann
der Chokehebel allmählich zurückgestellt
werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben. Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
13,5 L
Davon Reserve
ca. 2,5 L1. Chokehebel
G_3bt.book Page 6 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU02934

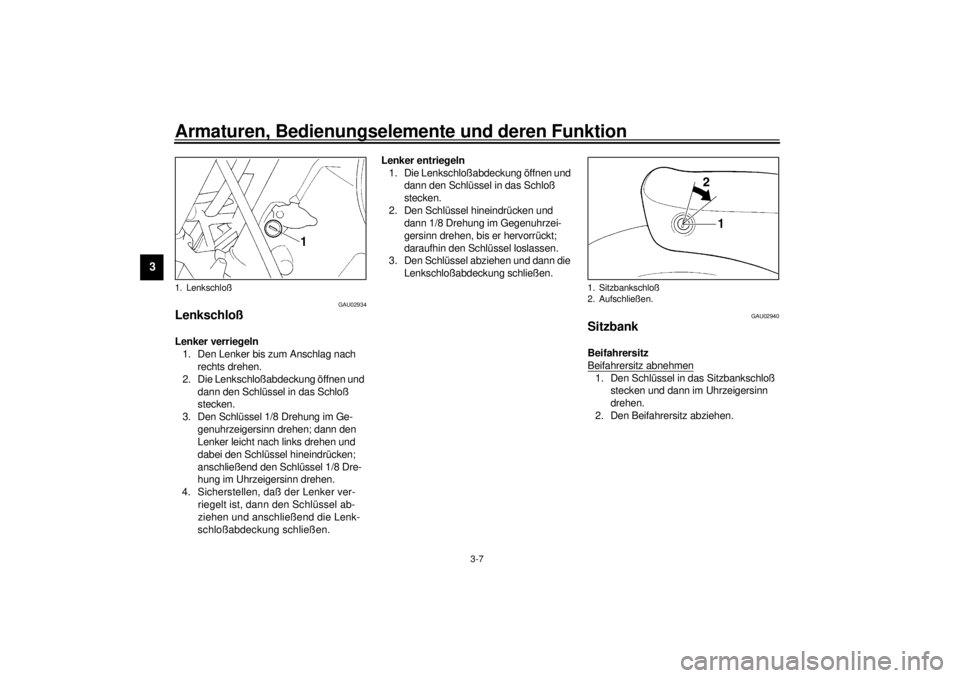

Lenkschloß Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
rechts drehen.
2. Die Lenkschloßabdeckung öffnen und
dann den Schlüssel in das Schloß
stecken.
3. Den Schlüssel 1/8 Drehung im Ge-
genuhrzeigersinn drehen; dann den
Lenker leicht nach links drehen und
dabei den Schlüssel hineindrücken;
anschließend den Schlüssel 1/8 Dre-
hung im Uhrzeigersinn drehen.
4. Sicherstellen, daß der Lenker ver-
riegelt ist, dann den Schlüssel ab-
ziehen und anschließend die Lenk-
schloßabdeckung schließen.Lenker entriegeln
1. Die Lenkschloßabdeckung öffnen und
dann den Schlüssel in das Schloß
stecken.
2. Den Schlüssel hineindrücken und
dann 1/8 Drehung im Gegenuhrzei-
gersinn drehen, bis er hervorrückt;
daraufhin den Schlüssel loslassen.
3. Den Schlüssel abziehen und dann die
Lenkschloßabdeckung schließen.
GAU02940
Sitzbank Beifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloß
stecken und dann im Uhrzeigersinn
drehen.
2. Den Beifahrersitz abziehen.
1. Lenkschloß
1. Sitzbankschloß
2. Aufschließen.
G_3bt.book Page 7 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-8
3

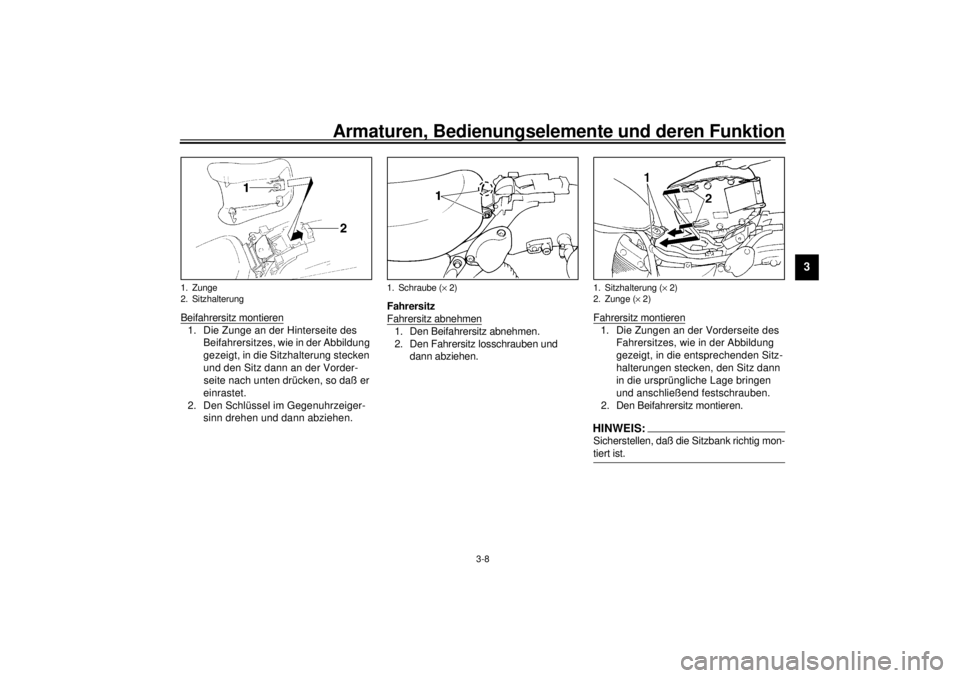

Beifahrersitz montieren1. Die Zunge an der Hinterseite des
Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken
und den Sitz dann an der Vorder-
seite nach unten drücken, so daß er
einrastet.
2. Den Schlüssel im Gegenuhrzeiger-
sinn drehen und dann abziehen.Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann abziehen.Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die entsprechenden Sitz-
halterungen stecken, den Sitz dann
in die ursprüngliche Lage bringen
und anschließend festschrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
1. Zunge
2. Sitzhalterung
1. Schraube (´ 2)
1. Sitzhalterung (´ 2)
2. Zunge (´ 2)
G_3bt.book Page 8 Thursday, September 7, 2000 9:58 AM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU00260

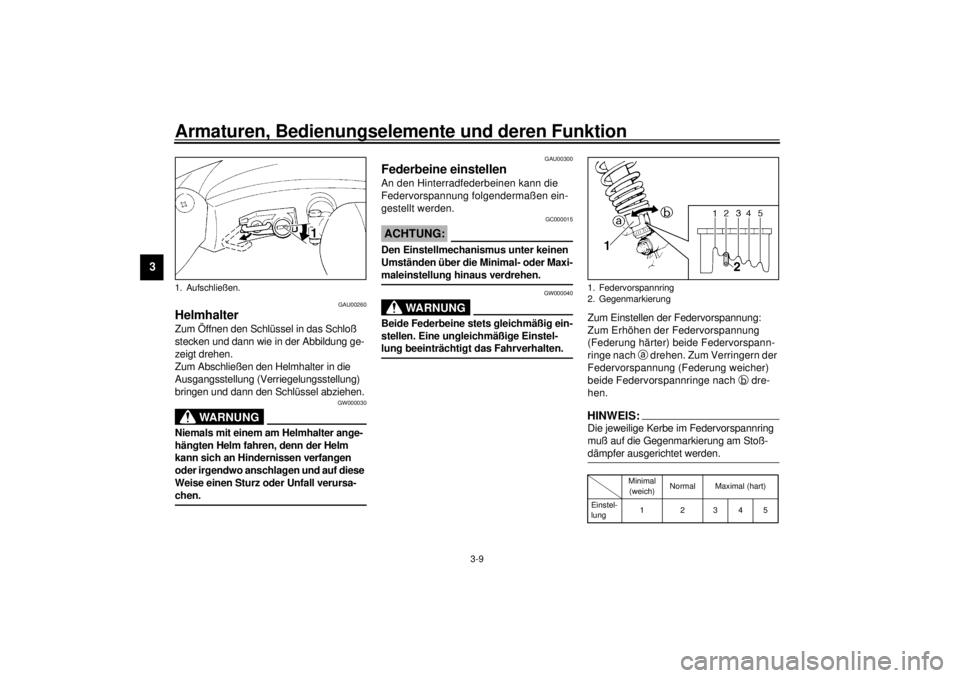

Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann wie in der Abbildung ge-
zeigt drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-
chen. _
GAU00300
Federbeine einstellen An den Hinterradfederbeinen kann die
Federvorspannung folgendermaßen ein-
gestellt werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
GW000040
WARNUNG
_ Beide Federbeine stets gleichmäßig ein-
stellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. _
Zum Einstellen der Federvorspannung:
Zum Erhöhen der Federvorspannung
(Federung härter) beide Federvorspann-
ringe nach
a drehen. Zum Verringern der
Federvorspannung (Federung weicher)
beide Federvorspannringe nach
b dre-
hen.HINWEIS:_ Die jeweilige Kerbe im Federvorspannring
muß auf die Gegenmarkierung am Stoß-
dämpfer ausgerichtet werden. _CI-01G
1. Aufschließen.
1. Federvorspannring
2. Gegenmarkierung
Minimal
(weich)Normal Maximal (hart)
Einstel-
lung12345
