2001 YAMAHA XV535 Betriebsanleitungen (in German)

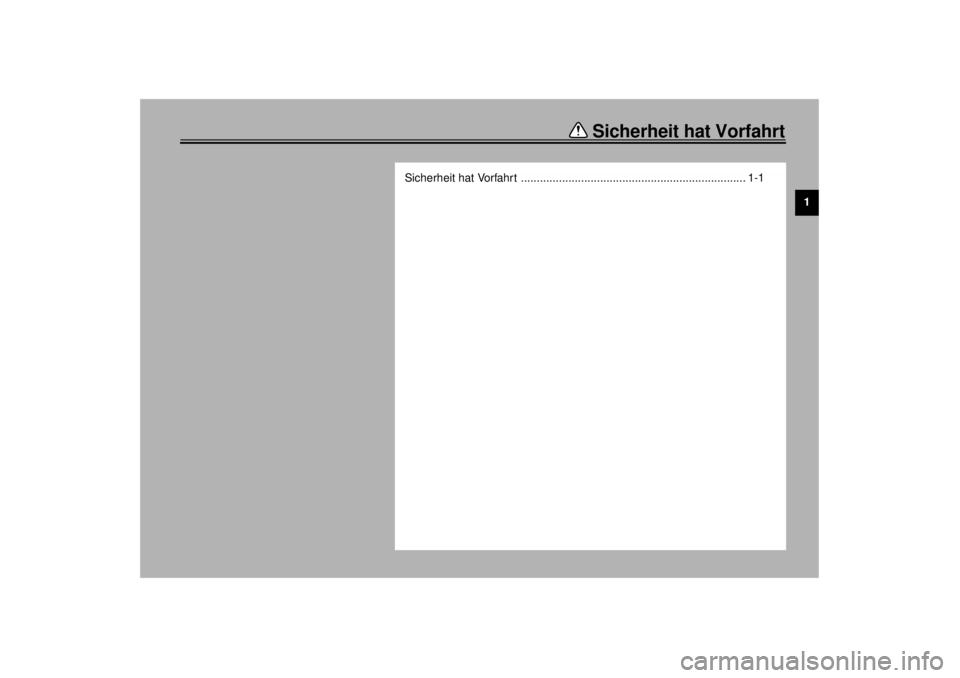

Sicherheit hat Vorfahrt
1
Sicherheit hat Vorfahrt ....................................................................... 1-1
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

1
1-1
GAU00021
1-Sicherheit hat Vorfahrt
Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit
und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen.
Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung
unerläßlich. Und was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen
und absolut fit sind wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel
und Alkohol sind selbstverständlich tabu. Beim Zweirad kommt es – noch mehr als beim Auto – darauf
an, daß der Fahrer jederzeit in absoluter Höchstform ist. Durch Alkohol steigt die Risikobereitschaft
stark an. Deshalb ist er auch bereits in kleinen Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Auto-
fahren. Ein vollständiger Schutzanzug (Lederkombi oder zerreißfester Textilanzug mit Protektoren),
robuste Stiefel, spezielle Motorradhandschuhe und ein geprüfter, perfekt sitzender Helm sind obli-
gatorisch. Aber Vorsicht: Häufig verführt sehr gute Schutzkleidung zu leichtsinnigen Fahrmanövern.
Insbesondere durch den Vollvisierhelm und einen starken Lederanzug entsteht ein trügerisches
Schutz- und Sicherheitsgefühl. Man glaubt, unverletzlich zu sein. Vergessen Sie aber nicht: Der
Motorradfahrer hat keine Knautschzone. Wer seine Gefühle nicht selbstkritisch kontrolliert, läuft
Gefahr, risikoreicher und vor allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei
Regenwetter. Der gute Motorradfahrer fährt vorausschauend, souverän und defensiv! Er verhindert
Unfälle, auch wenn andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

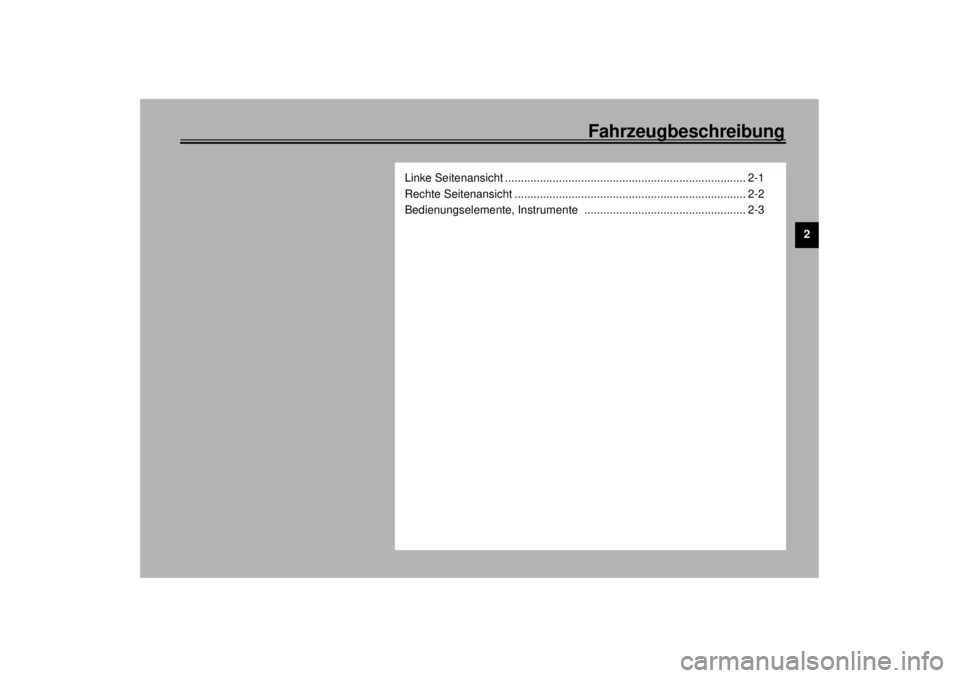

Fahrzeugbeschreibung
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente ................................................... 2-3
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

2-1
2
GAU00026

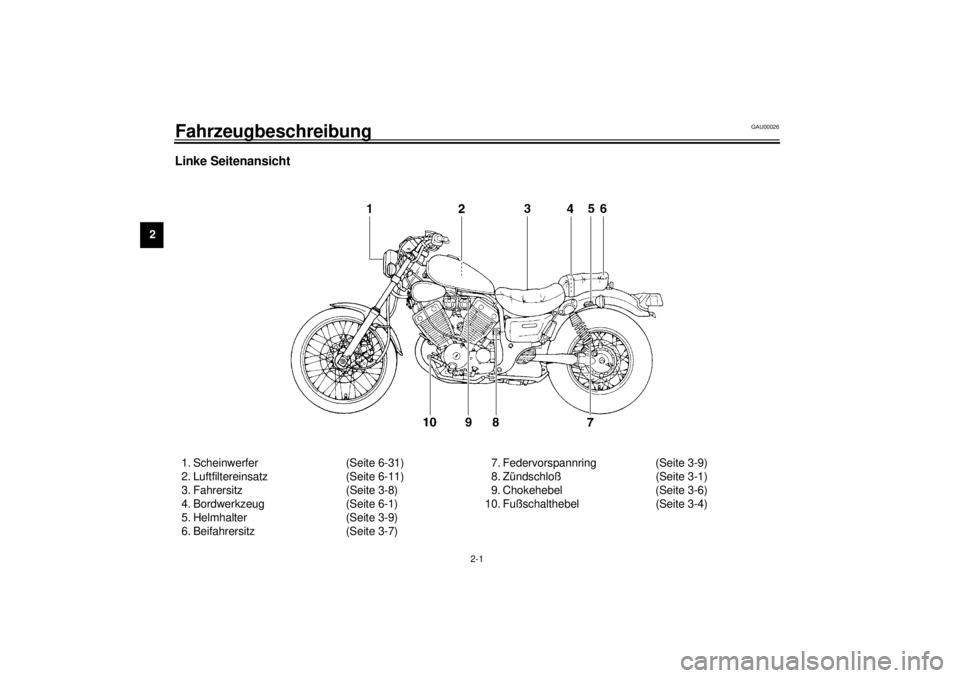

2-Fahrzeugbeschreibung Linke Seitenansicht1. Scheinwerfer (Seite 6-31)
2. Luftfiltereinsatz (Seite 6-11)
3. Fahrersitz (Seite 3-8)
4. Bordwerkzeug (Seite 6-1)
5. Helmhalter (Seite 3-9)
6. Beifahrersitz (Seite 3-7)7. Federvorspannring (Seite 3-9)
8. Zündschloß (Seite 3-1)
9. Chokehebel (Seite 3-6)
10. Fußschalthebel (Seite 3-4)
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

Fahrzeugbeschreibung
2-2
2

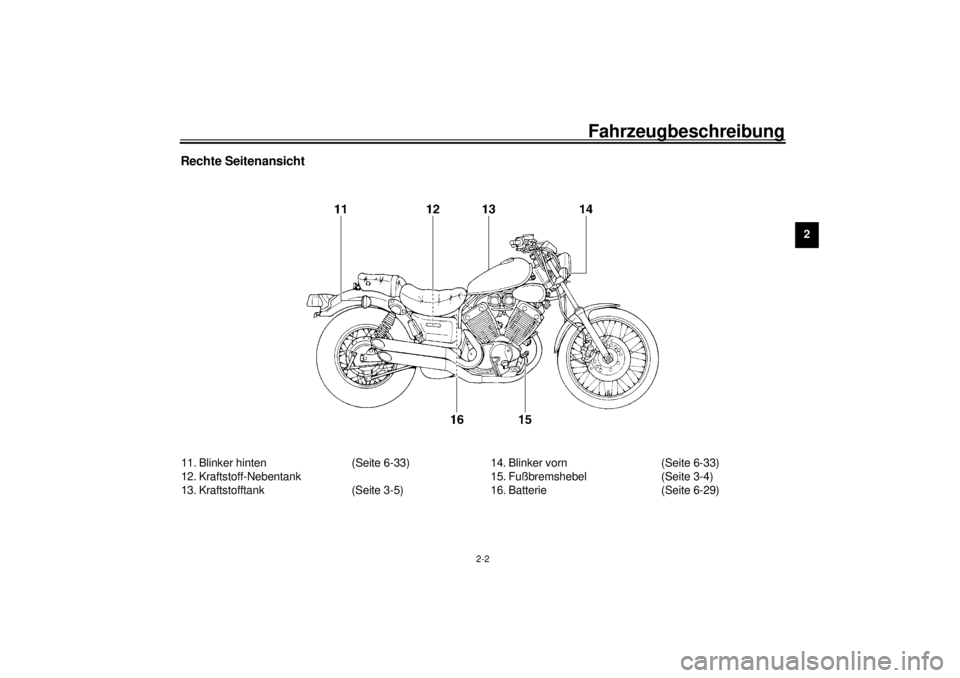

Rechte Seitenansicht11. Blinker hinten (Seite 6-33)
12. Kraftstoff-Nebentank
13. Kraftstofftank (Seite 3-5)14. Blinker vorn (Seite 6-33)
15. Fußbremshebel (Seite 3-4)
16. Batterie (Seite 6-29)
G_3bt.book Page 2 Thursday, September 7, 2000 9:58 AM

Fahrzeugbeschreibung
2-3
2

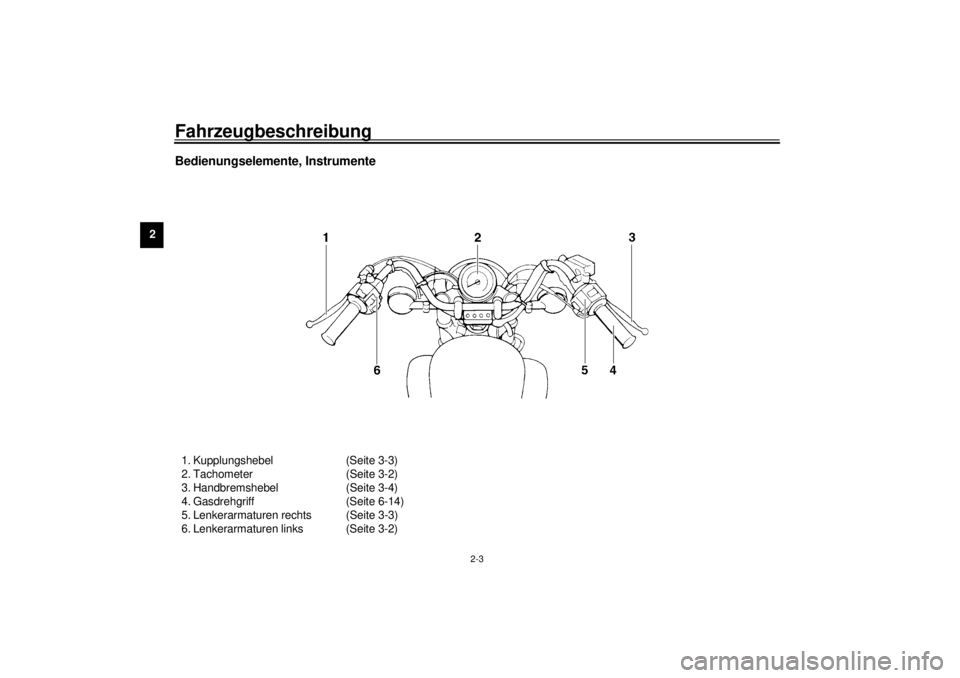

Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-3)
2. Tachometer (Seite 3-2)
3. Handbremshebel (Seite 3-4)
4. Gasdrehgriff (Seite 6-14)
5. Lenkerarmaturen rechts (Seite 3-3)
6. Lenkerarmaturen links (Seite 3-2)
G_3bt.book Page 3 Thursday, September 7, 2000 9:58 AM

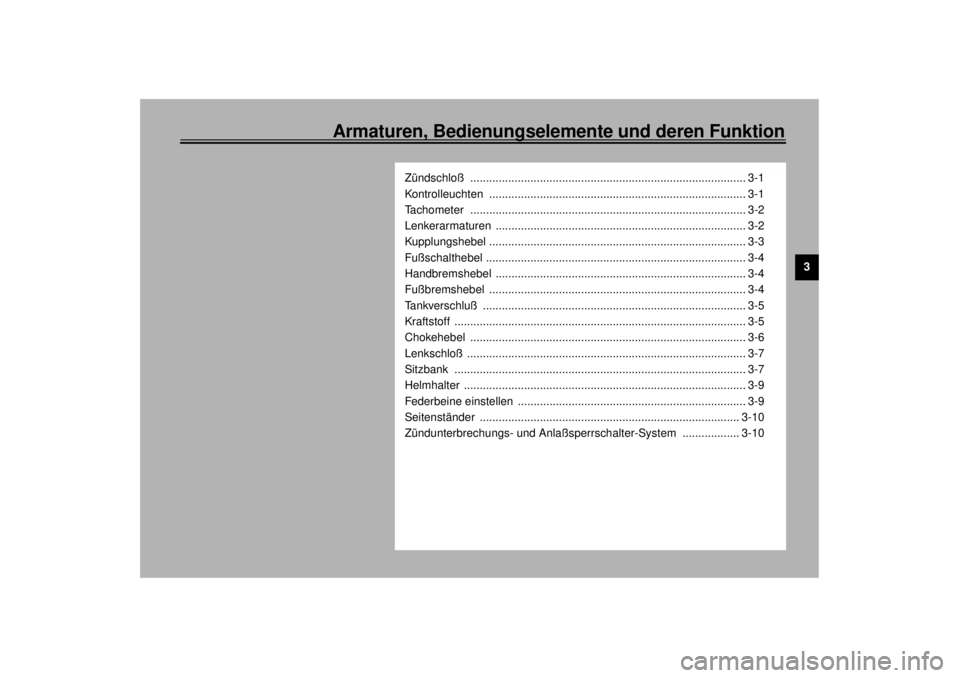

Armaturen, Bedienungselemente und deren Funktion
3
Zündschloß ....................................................................................... 3-1
Kontrolleuchten ................................................................................. 3-1
Tachometer ....................................................................................... 3-2
Lenkerarmaturen ............................................................................... 3-2
Kupplungshebel ................................................................................. 3-3
Fußschalthebel .................................................................................. 3-4
Handbremshebel ............................................................................... 3-4
Fußbremshebel ................................................................................. 3-4
Tankverschluß ................................................................................... 3-5
Kraftstoff ............................................................................................ 3-5
Chokehebel ....................................................................................... 3-6
Lenkschloß ........................................................................................ 3-7
Sitzbank ............................................................................................ 3-7
Helmhalter ......................................................................................... 3-9
Federbeine einstellen ........................................................................ 3-9
Seitenständer .................................................................................. 3-10
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-10
G_3bt.book Page 1 Thursday, September 7, 2000 9:58 AM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00028

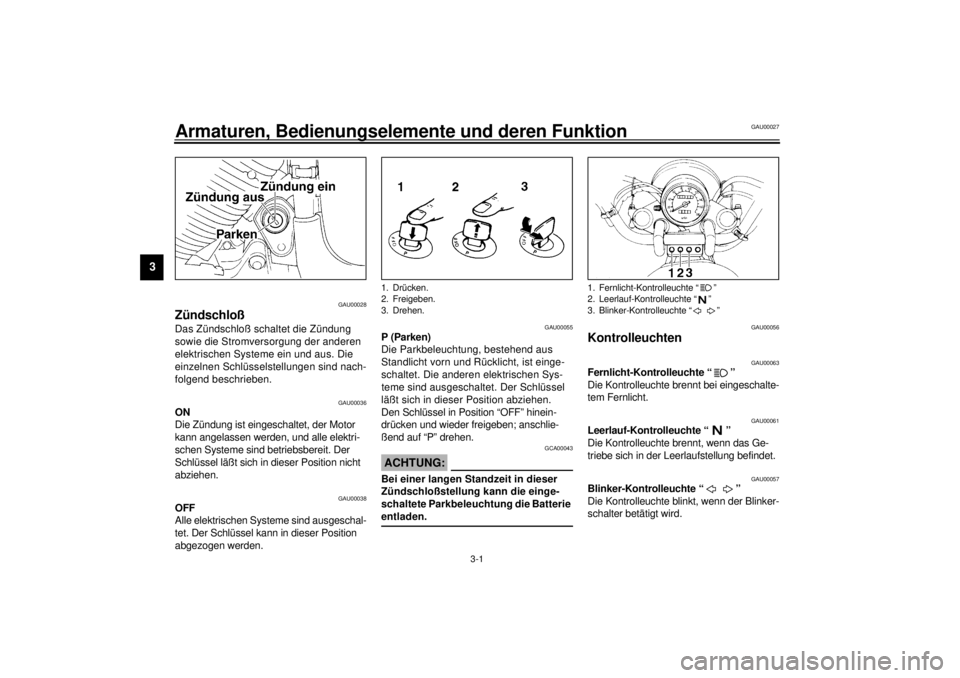

Zündschloß Das Zündschloß schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00055
P (Parken)
Die Parkbeleuchtung, bestehend aus
Standlicht vorn und Rücklicht, ist einge-
schaltet. Die anderen elektrischen Sys-
teme sind ausgeschaltet. Der Schlüssel
läßt sich in dieser Position abziehen.
Den Schlüssel in Position “OFF” hinein-
drücken und wieder freigeben; anschlie-
ßend auf “P” drehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. _
GAU00056
Kontrolleuchten
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057
Blinker-Kontrolleuchte “ ”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
1. Drücken.
2. Freigeben.
3. Drehen.
1. Fernlicht-Kontrolleuchte “ ”
2. Leerlauf-Kontrolleuchte “ ”
3. Blinker-Kontrolleuchte “ ”
