Page 49 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU03329
Comprobación de las bujías Las bujías son componentes importantes del
motor y resulta fácil comprobarlas. El calor y
los depósitos de material provocan la erosión
lenta de las bujías, por lo que éstas deben des-
montarse y comprobarse de acuerdo con el cua-
dro de mantenimiento periódico y engrase.
Además, el estado de las bujías puede reflejar el
estado del motor.
Para desmontar una bujía
1. Retire la tapa de bujía.2. Desmonte la bujía como se muestra, con la
llave de bujías incluida en el juego de he-
rramientas del propietario.
Para comprobar las bujías
1. Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuan-
do se utiliza la motocicleta normalmente).
2. Compruebe que todas las bujías del motor
tengan el mismo color.
NOTA:_ Si alguna de las bujías presenta un color clara-
mente diferente, puede que el motor esté averia-
do. No trate de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar la motoci-
cleta en un concesionario Yamaha. _3. Compruebe la erosión del electrodo y la
acumulación excesiva de carbono u otros
depósitos en cada bujía; cámbiela según
sea necesario.
1. Tapa de bujía
1. Llave de bujías
Bujía especificada:
DPR8EA-9 (NGK) o
X24EPR-U9 (DENSO)
S_5ea.book Page 6 Thursday, October 12, 2000 6:48 PM
Page 50 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar una bujía
1. Mida la distancia entre electrodos de la
bujía con una galga y ajústela al valor es-
pecificado según sea necesario.
2. Limpie la superficie de la junta de la bujía
y su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:_ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. _4. Coloque la tapa de bujía.
SAU03759
Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque la motocicleta sobre el caballete
central.NOTA:_ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. _2. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
a. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:
0,8–0,9 mm
Par de apriete:
Bujía:
17,5 Nm (1,75 m·kg)
S_5ea.book Page 7 Thursday, October 12, 2000 6:48 PM
Page 51 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
3. Espere unos minutos para que el aceite se
asiente y seguidamente observe el nivel
por la mirilla de control situada en el lado
inferior derecho del cárter.NOTA:_ El aceite del motor debe situarse entre las mar-
cas de nivel máximo y mínimo. _4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel
correcto.Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
2. Coloque una bandeja debajo del motor
para recoger el aceite usado.
3. Retire el tapón de llenado del aceite del
motor y el tornillo de drenaje para vaciar
el aceite del cárter.
NOTA:_ Omita los pasos 4–8 si no va a cambiar el filtro
de aceite._4. Quite el tornillo de drenaje del filtro de
aceite para vaciar el aceite del filtro.
5. Desmonte la cubierta del filtro de aceite
quitando el tornillo.
1. Mirilla de control del nivel de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tornillo de drenaje del aceite del motor
1. Tornillo de drenaje del filtro de aceite
2. Tornillo
3. Cubierta del filtro de aceite
S_5ea.book Page 8 Thursday, October 12, 2000 6:48 PM
Page 52 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
6. Desmonte y cambie el filtro de aceite y la
junta tórica.7. Monte la cubierta del filtro de aceite ali-
neando la protuberancia de la cubierta con
la ranura del cárter, colocando el tornillo y
seguidamente apretándolo con el par espe-
cificado.
NOTA:_ Verifique que la junta tórica quede bien asenta-
da. _
8. Coloque el tornillo de drenaje del filtro de
aceite y apriételo con el par especificado.
9. Coloque el tornillo de drenaje del aceite
del motor y apriételo con el par especifica-
do.
10. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.

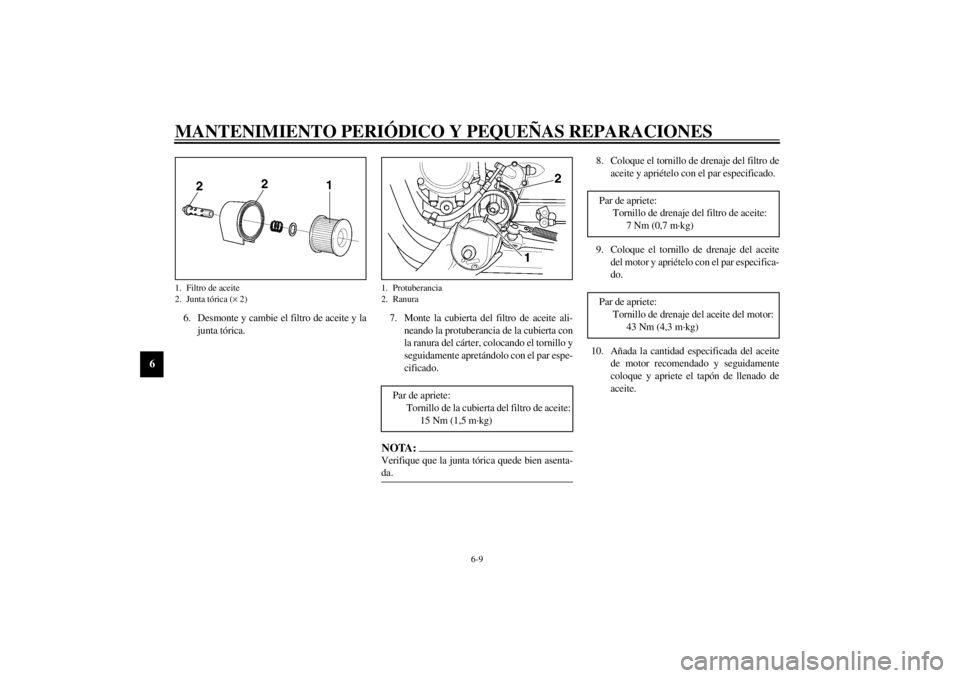

1. Filtro de aceite
2. Junta tórica (´ 2)
1. Protuberancia
2. Ranura
Par de apriete:
Tornillo de la cubierta del filtro de aceite:
15 Nm (1,5 m·kg)
Par de apriete:
Tornillo de drenaje del filtro de aceite:
7 Nm (0,7 m·kg)
Par de apriete:
Tornillo de drenaje del aceite del motor:
43 Nm (4,3 m·kg)
S_5ea.book Page 9 Thursday, October 12, 2000 6:48 PM
Page 53 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
SC000066
ATENCION:_ l
Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite.
l
Asegúrese de que no penetre ningún
material extraño en el cárter.
_11. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.
NOTA:_ Si el nivel de aceite es suficiente, la luz de ad-
vertencia del nivel de aceite del motor debe apa-
garse después de arrancar el motor. _
SC000067
ATENCION:_ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida, pare inmediatamente
el motor y haga revisar el vehículo en un con-
cesionario Yamaha. _12. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario. Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
3,0 L
Con sustitución del filtro de aceite:
3,35 L
Cantidad total (motor en seco):
4,2 L
S_5ea.book Page 10 Thursday, October 12, 2000 6:48 PM
Page 54 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
SAU01755
Limpieza del filtro de aire Debe limpiar el filtro de aire según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Limpie el filtro de
aire con mayor frecuencia si utiliza el vehículo
en lugares especialmente húmedos o polvorien-
tos.
1. Desmonte el asiento. (Véanse en la
página 3-11 las instrucciones para des-
montar y montar el asiento.)
2. Desmonte el panel A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el panel.)
3. Mientras levanta los cables como se mues-
tra, desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.4. Extraiga el filtro de aire. 5. Golpee ligeramente el filtro de aire para
eliminar la mayor parte del polvo y la su-
ciedad y, seguidamente, elimine el resto
con aire comprimido como se muestra. Si
el filtro de aire está dañado cámbielo.
6. Introduzca el filtro de aire en su caja.1. Cubierta de la caja del filtro de aire
2. Tornillo (´ 4)
1. Filtro de aire
S_5ea.book Page 11 Thursday, October 12, 2000 6:48 PM
Page 55 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
SC000082
ATENCION:_ l
Verifique que el filtro de aire esté co-
rrectamente asentado en la caja del fil-
tro de aire.
l
El motor no se debe utilizar nunca sin el
filtro de aire montado; de lo contrario,
el o los pistones y/o cilindros pueden
desgastarse excesivamente.
_7. Mientras levanta los cables como se mues-
tra, monte la cubierta de la caja del filtro
de aire colocando los tornillos.
8. Monte el panel.
SAU00630
Ajuste de los carburadores Los carburadores son partes importantes del
motor y requieren un ajuste muy sofisticado. Por
lo tanto, la mayor parte de los ajustes del carbu-
rador debe realizarlos un concesionario Yamaha
que dispone de los conocimientos y experiencia
profesional necesarios. No obstante, el propieta-
rio puede realizar el ajuste que se describe en el
apartado siguiente como parte del mantenimien-
to rutinario.
SC000095
ATENCION:_ Los carburadores han sido ajustados y pro-
bados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajustes sin
los conocimientos técnicos suficientes puede
provocar una disminución de las prestacio-
nes o averías en el motor. _
S_5ea.book Page 12 Thursday, October 12, 2000 6:48 PM
Page 56 of 100
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
SAU00632
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación
y según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
1. Arranque el motor y caliéntelo durante al-
gunos minutos a 1.000–2.000 r/min mien-
tras lo acelera ocasionalmente a 4.000–
5.000 r/min.NOTA:_ El motor está caliente cuando responde rápida-
mente al acelerador. _
2. Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado gi-
rando el tornillo de tope del acelerador.
Para subir el ralentí del motor gire el torni-
llo en la dirección
a. Para bajar el ralentí
del motor gire el tornillo en la dirección
b.NOTA:_ Si no consigue obtener el ralentí especificado
con el procedimiento descrito, acuda a un con-
cesionario Yamaha para efectuar el ajuste. _
SAU00635
Ajuste del juego libre del cable del
acelerador El juego libre del cable del acelerador debe me-
dir 3–5 mm en el puño del acelerador. Comprue-
be periódicamente el juego libre del cable del
acelerador y, si es necesario, hágalo ajustar en
un concesionario Yamaha.
1. Tornillo de tope del acelerador
Ralentí del motor:
1.000–1.100 r/min
a. Juego libre del cable del acelerador
