UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
SAU00424
Consejos para reducir el consumo de
gasolina El consumo de gasolina depende en gran medi-
da del estilo de conducción. Considere los con-
sejos siguientes para reducir el consumo de
gasolina: l
Caliente bien el motor.
l
Desactive el estárter (estrangulador) lo an-
tes posible.
l
No apure las marchas y evite revolucionar
mucho el motor durante la aceleración.
l
No fuerce el motor al reducir las marchas
y evite acelerar en punto muerto.
l
Pare el motor en lugar de dejarlo a ralentí
durante periodos prolongados (p. ej. en los
atascos, en los semáforos o en los pasos a
nivel).
SAU01128
Rodaje del motor No existe un periodo más importante para la
vida del motor que el comprendido entre 0 y
1.600 km. Por esta razón, debe leer atentamente
el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 1.600 km. Las
diferentes piezas del motor se desgastan y pulen
hasta sus holguras correctas de trabajo. Durante
este periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición que
pueda provocar el recalentamiento del motor.
SAU03749*
0–1.000 km
Evite el funcionamiento prolongado a más de
4.000 r/min.
1.000–1.600 km
Evite el funcionamiento prolongado a más de
5.000 r/min.
SC000052*
ATENCION:_ A los 1.000 km de funcionamiento debe cam-
biarse el aceite del motor y sustituirse el filtro
de aceite. _A partir de 1.600 km
Ya puede utilizar el vehículo normalmente.
SC000053
ATENCION:_ l
Mantenga el régimen del motor fuera
de la zona roja del tacómetro.
l
Si surge algún problema durante el ro-
daje del motor lleve inmediatamente el
vehículo a un concesionario Yamaha
para que lo revise.
_
S_5ea.book Page 4 Thursday, October 12, 2000 6:48 PM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-5
5
SAU00460
Estacionamiento Cuando aparque, pare el motor y quite la llave
del interruptor principal.
SW000058
ADVERTENCIA
_ l
El motor y el sistema de escape pueden
calentarse mucho; estacione en un lugar
en el que resulte difícil que los peatones
o los niños puedan tocarlos.
l
No estacione en una pendiente o sobre
suelo blando, ya que la motocicleta pue-
de volcar.
_S_5ea.book Page 5 Thursday, October 12, 2000 6:48 PM

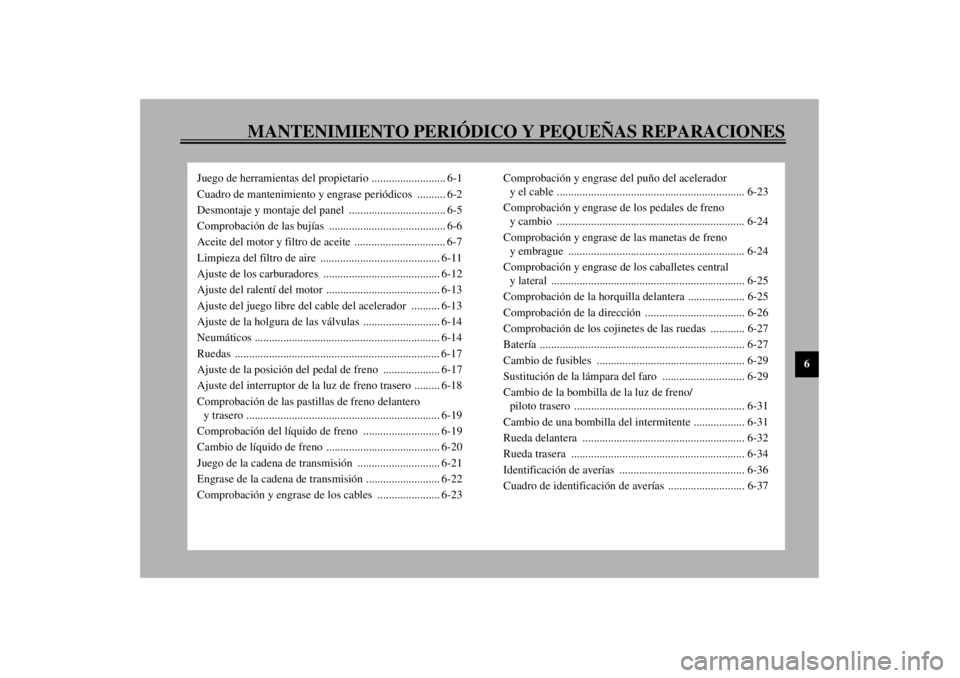

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
Juego de herramientas del propietario .......................... 6-1
Cuadro de mantenimiento y engrase periódicos .......... 6-2
Desmontaje y montaje del panel .................................. 6-5
Comprobación de las bujías ......................................... 6-6
Aceite del motor y filtro de aceite ................................ 6-7
Limpieza del filtro de aire .......................................... 6-11
Ajuste de los carburadores ......................................... 6-12
Ajuste del ralentí del motor ........................................ 6-13
Ajuste del juego libre del cable del acelerador .......... 6-13
Ajuste de la holgura de las válvulas ........................... 6-14
Neumáticos ................................................................. 6-14
Ruedas ........................................................................ 6-17
Ajuste de la posición del pedal de freno .................... 6-17
Ajuste del interruptor de la luz de freno trasero ......... 6-18
Comprobación de las pastillas de freno delantero
y trasero .................................................................... 6-19
Comprobación del líquido de freno ........................... 6-19
Cambio de líquido de freno ........................................ 6-20
Juego de la cadena de transmisión ............................. 6-21
Engrase de la cadena de transmisión .......................... 6-22
Comprobación y engrase de los cables ...................... 6-23Comprobación y engrase del puño del acelerador
y el cable .................................................................. 6-23
Comprobación y engrase de los pedales de freno
y cambio .................................................................. 6-24
Comprobación y engrase de las manetas de freno
y embrague .............................................................. 6-24
Comprobación y engrase de los caballetes central
y lateral .................................................................... 6-25
Comprobación de la horquilla delantera .................... 6-25
Comprobación de la dirección ................................... 6-26
Comprobación de los cojinetes de las ruedas ............ 6-27
Batería ........................................................................ 6-27
Cambio de fusibles .................................................... 6-29
Sustitución de la lámpara del faro ............................. 6-29
Cambio de la bombilla de la luz de freno/
piloto trasero ............................................................ 6-31
Cambio de una bombilla del intermitente .................. 6-31
Rueda delantera ......................................................... 6-32
Rueda trasera ............................................................. 6-34
Identificación de averías ............................................ 6-36
Cuadro de identificación de averías ........................... 6-37
S_5ea.book Page 1 Thursday, October 12, 2000 6:48 PM

6-1
6
SAU00462
6-MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU00464
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
vehículo se mantendrá en el estado más seguro y
eficaz posible. En las páginas siguientes se ex-
plican los puntos de revisión, ajuste y engrase
más importantes.
Los intervalos que se indican en el cuadro de
mantenimiento y engrase periódicos deben con-
siderarse simplemente como una guía general en
condiciones normales de conducción. No obs-
tante, DEPENDIENDO DE LA METEORO-
LOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PAR-
TICULARES DE USO, PUEDE SER NECE-
SARIO ACORTAR LOS INTERVALOS DE
MANTENIMIENTO.
SW000060
ADVERTENCIA
_ Si no está familiarizado con el mantenimien-
to de la motocicleta, confíelo a un concesiona-
rio Yamaha. _
SAU03758
Juego de herramientas del
propietario El juego de herramientas del propietario se en-
cuentra debajo del asiento. (Véase en la
página 3-11 las instrucciones para desmontar y
montar el asiento.)
El objeto de la información de servicio que se
incluye en este manual y de las herramientas que
se suministran en el juego de herramientas del
propietario es ayudarle a realizar las operacio-
nes de mantenimiento preventivo y las pequeñas
reparaciones. Sin embargo, para realizar correc-
tamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:_ Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha. _
SW000063
ADVERTENCIA
_ Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida de
prestaciones y la inseguridad del vehículo.
Consulte a un concesionario Yamaha antes
de realizar cualquier cambio. _
1. Juego de herramientas del propietario
S_5ea.book Page 1 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_ l
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
l
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
l
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
1*
Línea de gasolina• Comprobar si los tubos de gasolina y el tubo de vacío están
agrietados o dañados.ÖÖÖÖ Ö
2
*
Filtro de gasolina• Comprobar su estado.ÖÖ
3Bujías• Comprobar su estado.
• Limpiar y ajustar distancia entre electrodos.ÖÖ
•Cambiar.ÖÖ
4
*
Válvulas• Comprobar holgura de las válvulas.
•Ajustar.Cada 20.000 km
5 Filtro de aire•Limpiar.ÖÖ
•Cambiar.ÖÖ
6
*
Embrague• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.) ÖÖÖÖÖ
7
*
Freno delantero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno trasero• Comprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)ÖÖÖÖÖ Ö
• Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
S_5ea.book Page 2 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
9
*
Tubos de freno• Comprobar si están agrietados o dañados.ÖÖÖÖ Ö
• Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
10
*
Ruedas• Comprobar excentricidad y si están dañadas.ÖÖÖÖ
11
*
Neumáticos• Comprobar la profundidad del dibujo y si están dañados.
• Cambiar si es necesario.
• Comprobar la presión de aire.
• Corregir si es necesario.ÖÖÖÖ
12
*
Cojinetes de las ruedas• Comprobar si los cojinetes están flojos o dañados.ÖÖÖÖ
13
*
Basculante• Comprobar funcionamiento y si el juego es excesivo.ÖÖÖÖ
• Lubricar con grasa de bisulfuro de molibdeno. Cada 50.000 km
14 Cadena de transmisión• Comprobar la tensión de la cadena.
• Verificar que la rueda trasera esté correctamente alineada.
• Limpiar y engrasar.Cada 1.000 km y después de lavar
la motocicleta o utilizarla con lluvia.
15
*
Cojinetes de la dirección• Comprobar el juego de los cojinetes y si la dirección está dura.ÖÖÖÖÖ
• Lubricar con grasa a base de jabón de litio. Cada 20.000 km
16
*
Fijaciones del chasis• Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.ÖÖÖÖ Ö
17Caballete lateral/caballete
central• Comprobar funcionamiento.
•Engrasar.ÖÖÖÖ Ö
18
*
Interruptor del caballete
lateral• Comprobar funcionamiento.ÖÖÖÖÖ Ö
19
*
Horquilla delantera• Comprobar funcionamiento y si pierde aceite.ÖÖÖÖ
20
*
Conjuntos amortiguadores
traseros• Comprobar funcionamiento y si los amortiguadores pierden
aceite.ÖÖÖÖ
21
*
Carburadores• Comprobar el funcionamiento del estárter (estrangulador).
• Ajustar el ralentí del motor y la sincronización.ÖÖÖÖÖ Ö
22 Aceite de motor• Cambiar.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
1 10203040
S_5ea.book Page 3 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU03058
NOTA:_ l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Sistemas hidráulicos de freno y embrague
• Después de desmontar la bomba, el cilindro de la pinza de freno o el cilindro de desembrague, cambie siempre el líquido de freno. Compruebe
regularmente el nivel de líquido de freno de la bomba y del cilindro de desembrague y añada si es preciso.
• Cambie las juntas de aceite de las partes internas de la bomba, el cilindro de la pinza y el cilindro de desembrague cada dos años.
• Cambie los tubos de freno y embrague cada cuatro años o cuando estén agrietados o dañados.
_23 Filtro de aceite del motor•Cambiar.ÖÖÖ
24
*
Interruptores de freno
delantero y trasero• Comprobar funcionamiento.ÖÖÖÖÖ Ö
25 Piezas móviles y cables•Engrasar.ÖÖÖÖ Ö
26
*
Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.ÖÖÖÖÖ Ö Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(´
1.000 km)ANUAL
COMPRO-
BAR
110203040
S_5ea.book Page 4 Thursday, October 12, 2000 6:48 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01777
Desmontaje y montaje del panel El panel que se muestra más arriba debe des-
montarse para poder realizar algunas de las ope-
raciones de mantenimiento que se describen en
este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar el panel.
SAU01551
Panel A
Para desmontar el panel1. Desmonte el asiento. (Véanse en la página
3-11 las instrucciones para desmontar y
montar el asiento.)
2. Quite los tornillos y seguidamente des-
monte el panel como se muestra.Para montar el panel
1. Coloque el panel en su posición original y
apriete los tornillos.NOTA:_ Verifique que la saliente encaja en el anillo pro-
tector. _2. Monte el asiento.
1. Panel A
1. Tornillo (´ 2)
1. Saliente
2. Anillo protector
S_5ea.book Page 5 Thursday, October 12, 2000 6:48 PM
