FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU00186
ATTENZIONE:_ lPulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carbu-
rante versato, in quanto può dete-
riorare le superfici verniciate o di
plastica.l
Solo per la Germania: In caso di ne-
cessità di sostituzione, utilizzare un
tappo del serbatoio con lo stesso
design speciale dell’originale.
_
HAU00191
NOTA:_ Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di otta-
no superiore. _
HAU00196
Tubetto di sfiato del serbatoio
del carburante
(solo per la Germania)Prima di utilizzare il motociclo:l
Controllare il collegamento del tubetto
di sfiato del serbatoio del carburante.
l
Verificare che il tubetto non presenti
fessure o danneggiamenti, e sostituir-
lo se è danneggiato.
l
Controllare che l’estremità del tubetto
non sia otturata, pulirla se necessario.
HAU02976

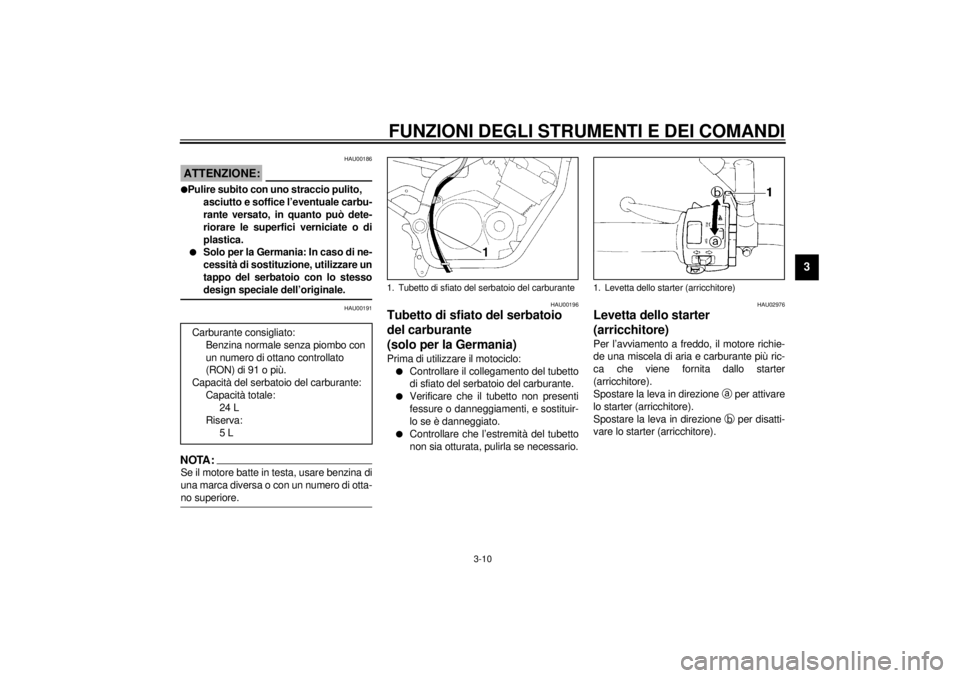

Levetta dello starter
(arricchitore) Per l’avviamento a freddo, il motore richie-
de una miscela di aria e carburante più ric-
ca che viene fornita dallo starter
(arricchitore).
Spostare la leva in direzione
a per attivare
lo starter (arricchitore).
Spostare la leva in direzione
b per disatti-
vare lo starter (arricchitore). Carburante consigliato:
Benzina normale senza piombo con
un numero di ottano controllato
(RON) di 91 o più.
Capacità del serbatoio del carburante:
Capacità totale:
24 L
Riserva:
5 L
1. Tubetto di sfiato del serbatoio del carburante
1. Levetta dello starter (arricchitore)
H_4km.book Page 10 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU02925

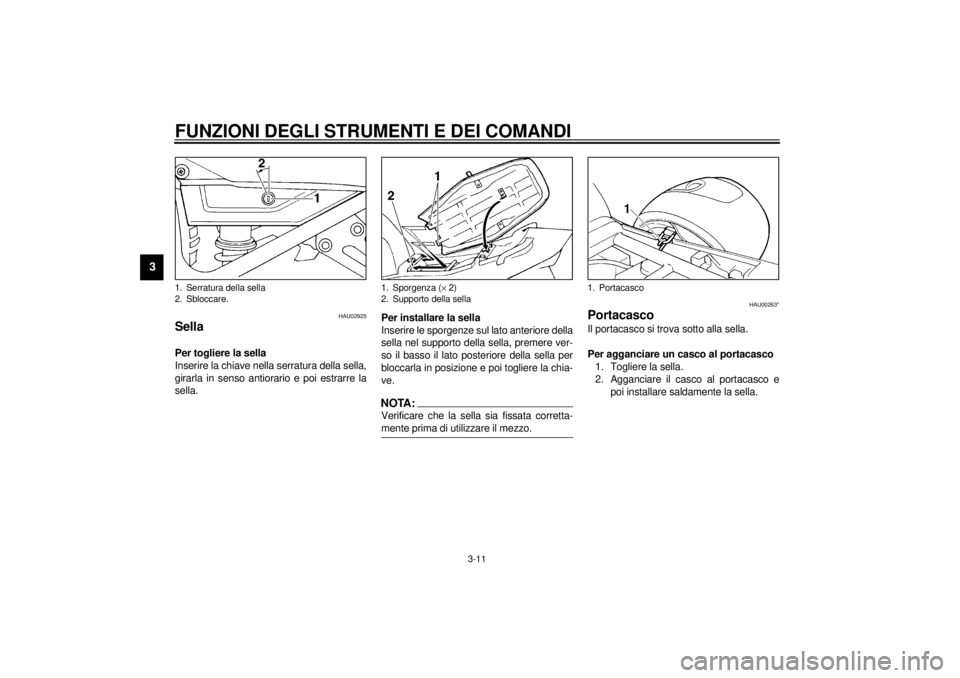

Sella Per togliere la sella
Inserire la chiave nella serratura della sella,
girarla in senso antiorario e poi estrarre la
sella.Per installare la sella
Inserire le sporgenze sul lato anteriore della
sella nel supporto della sella, premere ver-
so il basso il lato posteriore della sella per
bloccarla in posizione e poi togliere la chia-
ve.
NOTA:_ Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo. _
HAU00263*
PortacascoIl portacasco si trova sotto alla sella.
Per agganciare un casco al portacasco
1. Togliere la sella.
2. Agganciare il casco al portacasco e
poi installare saldamente la sella.
1. Serratura della sella
2. Sbloccare.
1. Sporgenza (´ 2)
2. Supporto della sella
1. Portacasco
H_4km.book Page 11 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HW000030
AVVERTENZA
_ Non guidare mai con un casco aggan-
ciato al portacasco, in quanto il casco
potrebbe urtare oggetti facendo perdere
il controllo del mezzo e con il rischio di
incidenti. _Per sganciare il casco dal portacasco
Togliere la sella, togliere il casco dal porta-
casco e poi installare la sella.
HAU01688
Scomparto portaoggettiQuesto scomparto portaoggetti è progetta-
to per contenere un lucchetto originale
Yamaha U-LOCK con staffa ad U (potrebbe
non essere adatto per altri lucchetti). Quan-
do si ripone il lucchetto U-LOCK nello
scomparto portaoggetti, fissarlo saldamen-
te con le cinghiette. Quando il lucchetto U-
LOCK non si trova nello scomparto porta-
oggetti, ricordarsi di fissare le cinghiette per
non correre il rischio di perderle.
Quando si ripongono il libretto di uso e ma-
nutenzione o altri documenti nello scompar-
to portaoggetti, ricordarsi di metterli in una
busta di plastica in modo che non si bagni-
gno. Quando si lava il motociclo, stare at-
tenti a non far penetrare l’acqua nello
scomparto portaoggetti.1. Antifurto U-LOCK
2. Cinghia (´ 2)
H_4km.book Page 12 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU00285

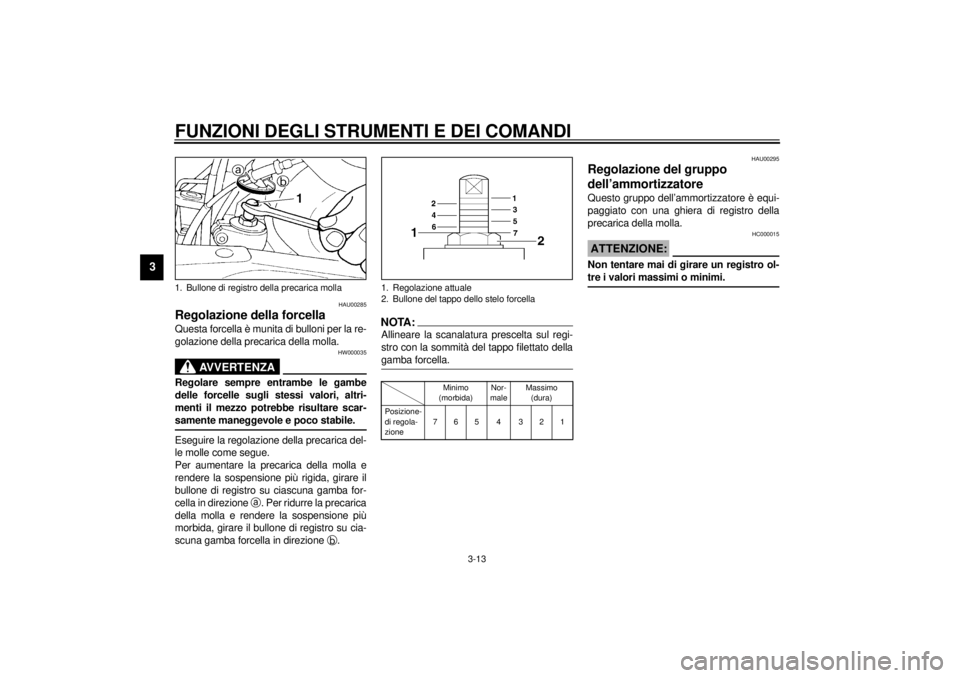

Regolazione della forcella Questa forcella è munita di bulloni per la re-
golazione della precarica della molla.
HW000035
AVVERTENZA
_ Regolare sempre entrambe le gambe
delle forcelle sugli stessi valori, altri-
menti il mezzo potrebbe risultare scar-
samente maneggevole e poco stabile. _Eseguire la regolazione della precarica del-
le molle come segue.
Per aumentare la precarica della molla e
rendere la sospensione più rigida, girare il
bullone di registro su ciascuna gamba for-
cella in direzione
a. Per ridurre la precarica
della molla e rendere la sospensione più
morbida, girare il bullone di registro su cia-
scuna gamba forcella in direzione
b.
NOTA:_ Allineare la scanalatura prescelta sul regi-
stro con la sommità del tappo filettato della
gamba forcella. _CI-01IHAU00295

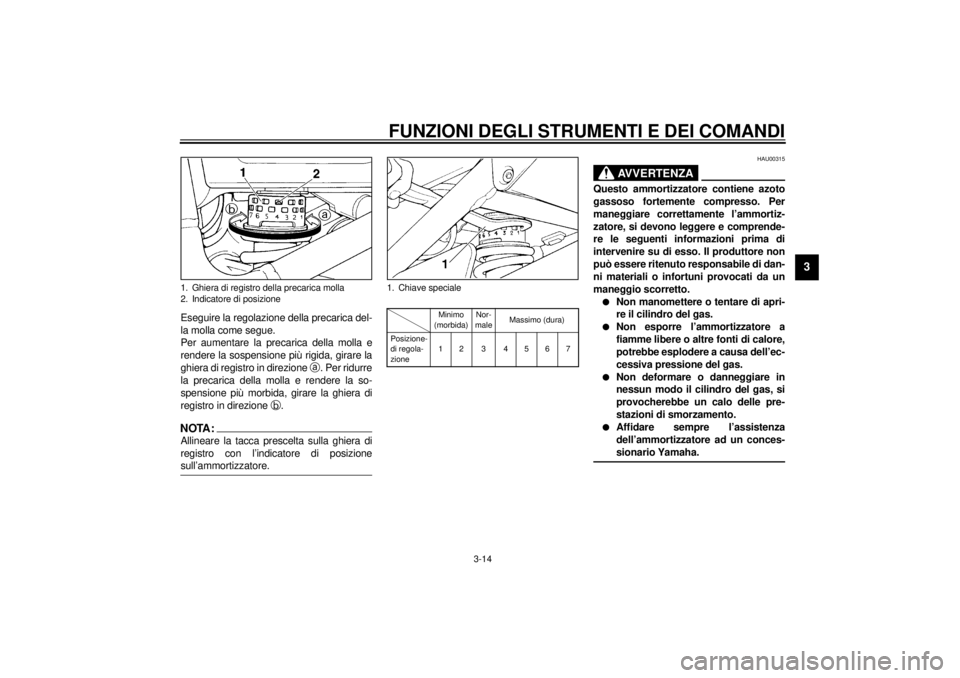

Regolazione del gruppo
dell’ammortizzatore Questo gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di registro della
precarica della molla.
HC000015
ATTENZIONE:_ Non tentare mai di girare un registro ol-
tre i valori massimi o minimi. _
1. Bullone di registro della precarica molla
1. Regolazione attuale
2. Bullone del tappo dello stelo forcella
Minimo
(morbida)Nor-
maleMassimo
(dura)
Posizione-
di regola-
zione765 4 321
H_4km.book Page 13 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
Eseguire la regolazione della precarica del-
la molla come segue.
Per aumentare la precarica della molla e
rendere la sospensione più rigida, girare la
ghiera di registro in direzione
a. Per ridurre
la precarica della molla e rendere la so-
spensione più morbida, girare la ghiera di
registro in direzione
b.NOTA:_ Allineare la tacca prescelta sulla ghiera di
registro con l’indicatore di posizione
sull’ammortizzatore. _
CI-01IHAU00315
AVVERTENZA
_ Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per
maneggiare correttamente l’ammortiz-
zatore, si devono leggere e comprende-
re le seguenti informazioni prima di
intervenire su di esso. Il produttore non
può essere ritenuto responsabile di dan-
ni materiali o infortuni provocati da un
maneggio scorretto. l
Non manomettere o tentare di apri-
re il cilindro del gas.
l
Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.
l
Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.
l
Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-
sionario Yamaha.
_
1. Ghiera di registro della precarica molla
2. Indicatore di posizione
1. Chiave speciale
Minimo
(morbida)Nor-
maleMassimo (dura)
Posizione-
di regola-
zione12 3 4567
H_4km.book Page 14 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU00330
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il moto-
ciclo diritto.NOTA:_ L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto di interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto di
interruzione del circuito di accensione). _
HW000044
AVVERTENZA
_ Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se risul-
ta impossibile alzarlo correttamente (op-
pure se non resta alzato), altrimenti il
cavalletto laterale potrebbe toccare il
terreno e distrarre il pilota, con conse-
guente possibilità di perdere il controllo
del mezzo. L’impianto d’interruzione del
circuito di accensione della Yamaha è
stato progettato a supporto della re-
sponsabilità del pilota di alzare il caval-
letto laterale prima di mettere in
movimento il mezzo. Pertanto si prega di
controllare questo impianto regolarmen-
te come descritto di seguito e di farlo ri-
parare da un concessionario Yamaha se
non funziona correttamente. _
HAU00332
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del ca-
valletto laterale, l’interruttore della frizione e
l’interruttore del folle) ha le seguenti funzioni.l
Impedisce l’avviamento con una mar-
cia innestata ed il cavalletto laterale al-
zato, ma la leva della frizione non è
tirata.
l
Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.
l
Spegne il motore quando si abbassa il
cavalletto laterale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente
procedura.
H_4km.book Page 15 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HW000046
AVVERTENZA
_ l
Durante questa ispezione si deve
piazzare il motociclo sul suo caval-
letto centrale.
l
Se si nota una disfunzione, fare
controllare l’impianto da un con-
cessionario Yamaha prima di utiliz-
zare il mezzo.
_
H_4km.book Page 16 Wednesday, September 6, 2000 6:47 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3

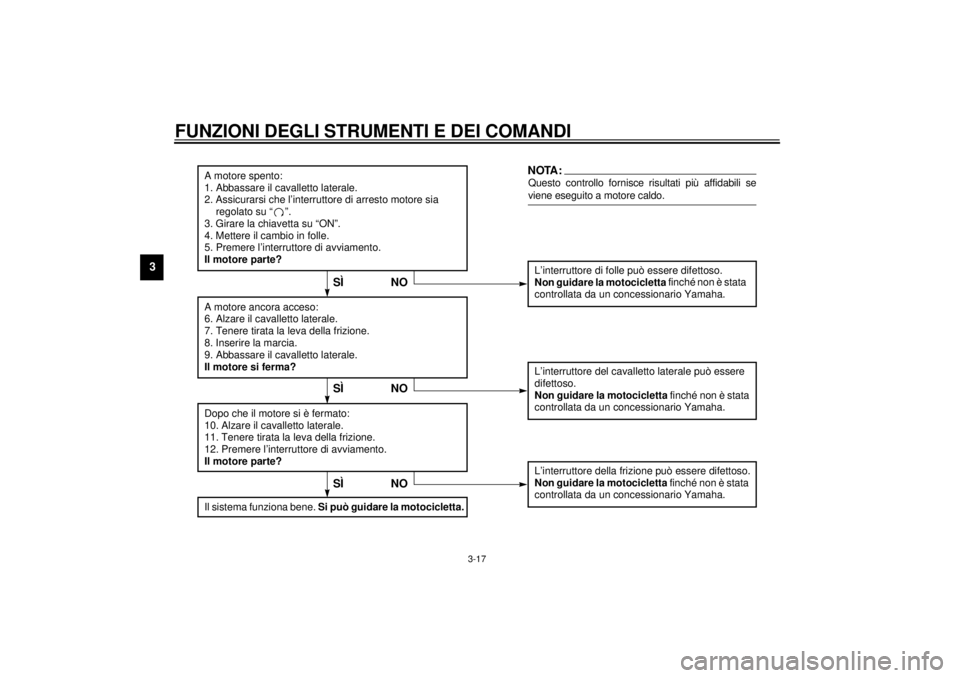

CD-01I
A motore spento:
1. Abbassare il cavalletto laterale.
2. Assicurarsi che l’interruttore di arresto motore sia
regolato su “ ”.
3. Girare la chiavetta su “ON”.
4. Mettere il cambio in folle.
5. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore di folle può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
A motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Inserire la marcia.
9. Abbassare il cavalletto laterale.
Il motore si ferma?Dopo che il motore si è fermato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore parte?
L’interruttore del cavalletto laterale può essere
difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.L’interruttore della frizione può essere difettoso.
Non guidare la motocicletta finché non è stata
controllata da un concessionario Yamaha.
NO
NOTA:Questo controllo fornisce risultati più affidabili se
viene eseguito a motore caldo.
SÌ NO
Il sistema funziona bene.
Si può guidare la motocicletta.
SÌ NOSÌ
