2001 YAMAHA XJ900S Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Olio di trasmissione
Tipo Olio per ingranaggi ipoidi SAE 80
(API GL4) oppure olio multigrado
per ingranaggi ipoidi SAE 80W-90
Quantità 0,2 L
Filtro dell’ariaElemento tipo asciutto
Carburante
Tipo Benzina normale senza piombo
Capacità del serbatoio 24 L
Quantità di riserva 5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello ´ quantità BDSR34 ´ 4
Candela
Fabbricante/modello NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Distanza 0,8–0,9 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,672
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 1,278
Tipo di trasmissione A 5 rapporti, sempre in presaSelettore cambio Azionamento con il piede
sinistro
Rapporti di riduzione
1ª 2,188
2ª 1,500
3ª 1,154
4ª 0,933
5ª 0,813
Parte ciclistica
Tipo di telaio Doppia culla tubo lare
Angolo di incidenza 27°
Avancorsa 121 mm
Pneumatici
Anteriore
Tipo Senza camera d’aria
Misura 120/70-17 58V
Fabbricante/modello Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Po s t e r i o r e
Tipo Senza camera d’aria
Misura 150/70-17 69V
Fabbricante/modello Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
H_4km.book Page 2 Wednesday, September 6, 2000 6:47 PM

CARATTERISTICHE TECNICHE
8-3
8
Carico massimo* 205 kg
Pressione di gonfiaggio dei pneumatici (misurata sui pneumatici
freddi)
Fino a 90 kg*
Anteriore 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–massimo*
Anteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kg/cm2, 2,90 bar)
Marcia ad alta velocitá
Anteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kg/cm2, 2,90 bar)
* Peso totale del pilota, del passeggero, del carico e degli accessori
Ruote
Anteriore
Tipo Lega
Misura 17 ´ MT 3,00
Po st e r i o re
Tipo Lega
Misura 17 ´ MT 4,00
Freni
Anteriore
Tipo Freno a doppio disco
Funzionamento Azionamento con la mano
destraFluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone (sospensione a
collegamento)
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 140 mm
Posteriore 110 mm
Sistema elettrico
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Generatora CA
Uscita standard 13,5 V, 34 A 5.000 giri/min
H_4km.book Page 3 Wednesday, September 6, 2000 6:47 PM

CARATTERISTICHE TECNICHE
8-4
8
Batteria
Tipo YTX14-BS
Tensione, capacità 12 V, 12 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ´
´´ ´ quantità
Faro 12 V, 60/55 W ´ 1
Lampada biluce fanalino/stop 12 V, 5/21 W ´ 1
Luce ausiliaria 12 V, 4 W ´ 1
Indicatore di direzione 12 V, 21 W ´ 4
Luce pannello strumenti 12 V, 3,4 W ´ 4
Spia del folle 12 V, 3,4 W ´ 1
Spia abbagliante 12 V, 3,4 W ´ 1
Spia del livello dell’olio 12 V, 3,4 W ´ 1
Spie degli indicatori di
direzione 12 V, 3,4 W ´ 2
Spia del livello del carburante 12 V, 3,4 W ´ 1
Fusibili
Fusible principale 30 A
Fusible dell’impianto di
segnalazione 20 A
Fusibile del faro 15 A
Fusible delle luci d’emergenza 10 A
Fusible dell’accensione 10 A
Fusibile dell’orologio 10 A
H_4km.book Page 4 Wednesday, September 6, 2000 6:47 PM

H_4km.book Page 5 Wednesday, September 6, 2000 6:47 PM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_4km.book Page 1 Wednesday, September 6, 2000 6:47 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_4km.book Page 1 Wednesday, September 6, 2000 6:47 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella (vedere pagina 3-11 per le
procedure di rimozione e di installazione
della sella). Riportare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
H_4km.book Page 2 Wednesday, September 6, 2000 6:47 PM

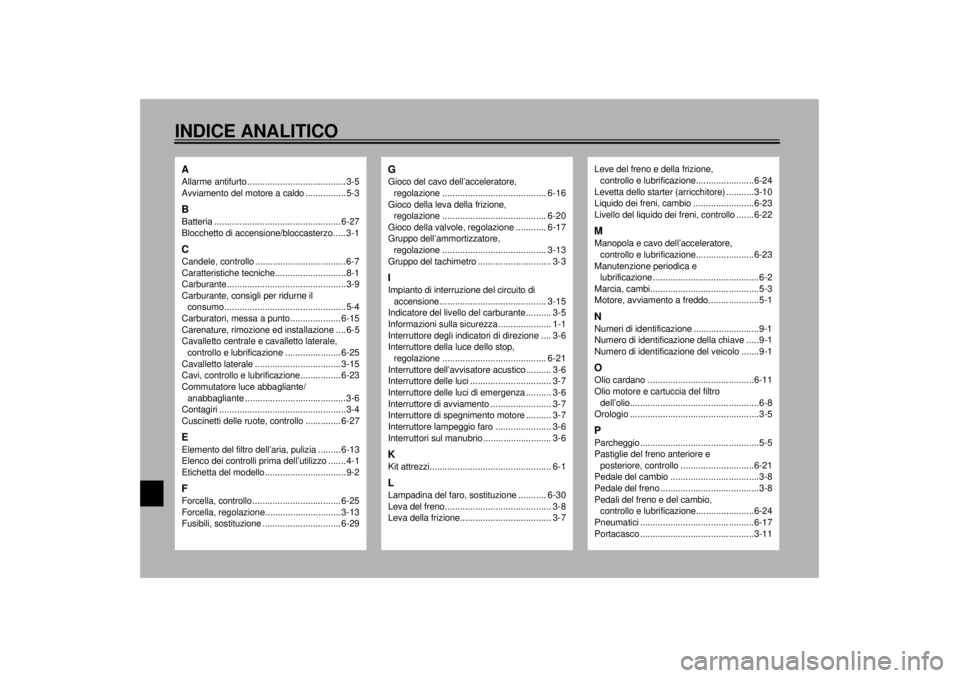

INDICE ANALITICOAAllarme antifurto .......................................3-5
Avviamento del motore a caldo ................5-3BBatteria .................................................. 6-27
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-7
Caratteristiche tecniche............................8-1
Carburante...............................................3-9
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-15
Carenature, rimozione ed installazione .... 6-5
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ...................... 6-25
Cavalletto laterale .................................. 3-15
Cavi, controllo e lubrificazione................ 6-23
Commutatore luce abbagliante/
anabbagliante ........................................3-6
Contagiri ..................................................3-4
Cuscinetti delle ruote, controllo .............. 6-27EElemento del filtro dell’aria, pulizia ......... 6-13
Elenco dei controlli prima dell’utilizzo.......4-1
Etichetta del modello................................9-2FForcella, controllo................................... 6-25
Forcella, regolazione.............................. 3-13
Fusibili, sostituzione ............................... 6-29
GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-16
Gioco della leva della frizione,
regolazione ......................................... 6-20
Gioco della valvole, regolazione ............ 6-17
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-13
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito di
accensione .......................................... 3-15
Indicatore del livello del carburante.......... 3-5
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-6
Interruttore della luce dello stop,
regolazione ......................................... 6-21
Interruttore dell’avvisatore acustico.......... 3-6
Interruttore delle luci ................................ 3-7
Interruttore delle luci di emergenza .......... 3-6
Interruttore di avviamento ........................ 3-7
Interruttore di spegnimento motore .......... 3-7
Interruttore lampeggio faro ...................... 3-6
Interruttori sul manubrio ........................... 3-6KKit attrezzi................................................ 6-1LLampadina del faro, sostituzione ........... 6-30
Leva del freno.......................................... 3-8
Leva della frizione.................................... 3-7
Leve del freno e della frizione,
controllo e lubrificazione.......................6-24
Levetta dello starter (arricchitore) ...........3-10
Liquido dei freni, cambio ........................6-23
Livello del liquido dei freni, controllo .......6-22MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-23
Manutenzione periodica e
lubrificazione..........................................6-2
Marcia, cambi...........................................5-3
Motore, avviamento a freddo....................5-1NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio cardano ..........................................6-11
Olio motore e cartuccia del filtro
dell’olio...................................................6-8
Orologio ...................................................3-5PParcheggio...............................................5-5
Pastiglie del freno anteriore e
posteriore, controllo .............................6-21
Pedale del cambio ...................................3-8
Pedale del freno .......................................3-8
Pedali del freno e del cambio,
controllo e lubrificazione.......................6-24
Pneumatici .............................................6-17
Portacasco .............................................3-11
H_4km.book Page 1 Wednesday, September 6, 2000 6:47 PM
