Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03540
Wartungsintervalle und Schmierdienst
HINWEIS:@ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
CP-01GNr. Bezeichnung AusführungKilometerstand (´ 1.000)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche und Unterdruckschlauch auf
Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 20.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.)ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_4br_Periodic.fm Page 2 Friday, December 15, 2000 10:48 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
9
*Bremsschläuche• Auf Rißbildung und Beschädigung prüfen.ÖÖÖÖ Ö
• Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
10*Räder• Auf Schlag und Beschädigung prüfen.ÖÖÖÖ
11*Reifen• Auf Beschädigung prüfen und Profiltiefe kontrollieren.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖÖÖ
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.ÖÖÖÖ
13*Schwingenlager• Funktion und Spiel kontrollieren.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren. Alle 50.000 km
14 Antriebskette• Kettendurchhang kontrollieren.
• Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
15*Lenkkopflager• Auf Schwergängigkeit prüfen und Spiel kontrollieren.ÖÖÖÖÖ
• Mit Lithiumseifenfett schmieren. Alle 20.000 km
16*Schraubverbindungen am
Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.ÖÖÖÖ Ö
17Haupt- und Seitenständer-
Klappmechanismen• Funktion prüfen.
• Schmieren.ÖÖÖÖ Ö
18*Seitenständerschalter• Funktion prüfen.ÖÖÖÖÖ Ö
19*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.ÖÖÖÖ
20*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.ÖÖÖÖ
21*Umlenkhebel- und Übertra-
gungshebel-Drehpunkte• Funktion prüfen.ÖÖÖÖ
• Mit Molybdändisulfidfett schmieren.ÖÖ
22*Vergaser• Kaltstarteinrichtung kontrollieren.
• Leerlaufdrehzahl und Synchronisation einstellen.ÖÖÖÖÖ Ö
23 Motoröl• Wechseln.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000)
Jahres-
inspektion
1 10203040
G_4br_Periodic.fm Page 3 Friday, December 15, 2000 10:48 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03884
HINWEIS:_ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_24 Ölfilterpatrone• Erneuern.ÖÖÖ
25
*Bremslichtschalter vorn
und hinten• Funktion prüfen.ÖÖÖÖÖ Ö
26Bewegliche Teile und
Seilzüge• Schmieren.ÖÖÖÖ Ö
27*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Scheinwerfer einstellen.ÖÖÖÖÖ Ö Nr. Bezeichnung AusführungKilometerstand (´ 1.000)
Jahres-
inspektion
1 10203040
G_4br_Periodic.fm Page 4 Friday, December 15, 2000 10:48 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückge-
griffen werden.
GAU02926

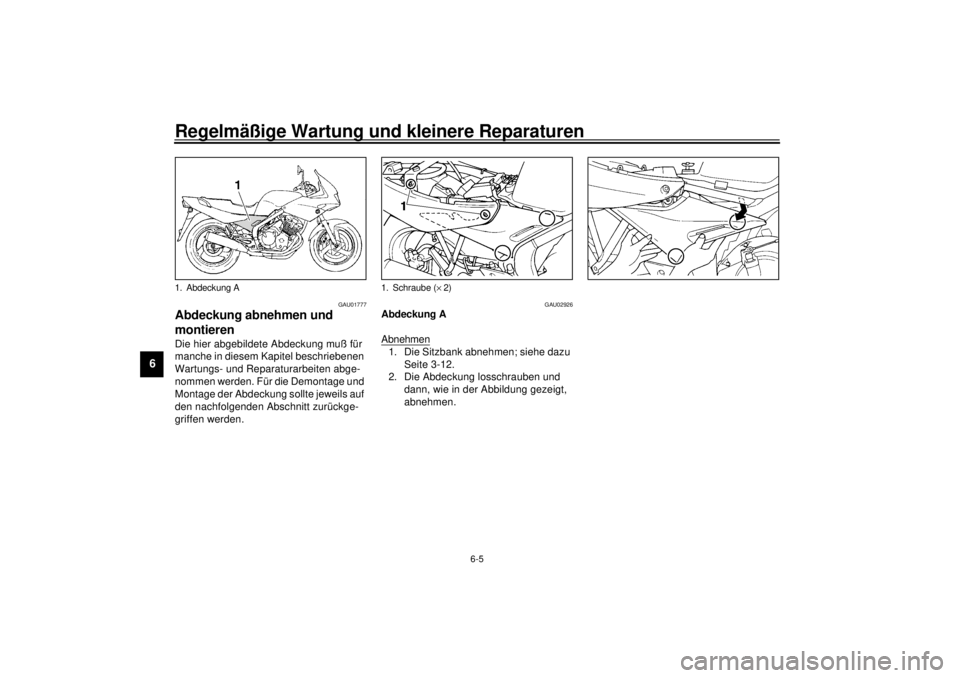

Abdeckung A
Abnehmen1. Die Sitzbank abnehmen; siehe dazu
Seite 3-12.
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt,
abnehmen.
1. Abdeckung A
1. Schraube (´ 2)
G_4br.book Page 5 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
Montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Die Sitzbank montieren.
GAU01880
Zündkerzen prüfen Eine ordnungsgemäße Funktion des
Motors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) heraus-
genommen und geprüft werden. (Diese
Arbeit am besten dem YAMAHA-Händler
überlassen.) Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zu-
stand des Motors.Normalerweise sollte der Isolatorfuß aller
Zündkerzen eines Motors die gleiche Ver-
färbung aufweisen. Der die Mittelelektrode
umgebende Porzellanisolator ist bei richtig
eingestelltem Motor und normaler Fahrwei-
se rehbraun. Weisen einzelne oder sämtli-
che Zündkerzen eine stark abweichende
Färbung auf, sollte die Funktion des Motors
vom YAMAHA-Händler überprüft werden.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleab-
lagerungen die Zündkerzen durch neue mit
vorgeschriebenem Wärmewert ersetzen.
Vor dem Einschrauben einer Zündkerze
stets den Elektrodenabstand mit einer Füh-
lerlehre messen und erforderlichenfalls kor-
rigieren.a. Zündkerzen-Elektrodenabstand
Empfohlene Zündkerze
CR8E (NGK) oder
U24ESR-N (DENSO)
Zündkerzen-Elektrodenabstand
0,7–0,8 mm
G_4br.book Page 6 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEIS:@ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung,
läßt sich das vorgeschriebene Anzugs-
moment annähernd erreichen, wenn die
Zündkerze handfest eingedreht und
anschließend noch um 1/4–1/2 Drehung
weiter festgezogen wird. Das Anzugs-
moment sollte jedoch möglichst bald mit
einem Drehmomentschlüssel nach Vor-
schrift korrigiert werden. @
GAU02938
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem müssen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl und die Ölfilterpatrone
gewechselt werden.
Ölstand prüfen
1. Das Motorrad auf den Hauptständer
stellen.
HINWEIS:@ Sicherstellen, daß das Fahrzeug bei der
Ölstandkontrolle vollständig gerade steht.
Selbst geringfügige Neigung zur Seite
führt bereits zu falschem Meßergebnis. @2. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas rechts unten am Kurbelgehäuse
ablesen.HINWEIS:@ Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
befinden. @4. Falls der Ölstand zu niedrig ist, Öl
der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen. Anzugsmoment
Zündkerze
12,5 Nm (1,25 m·kg)

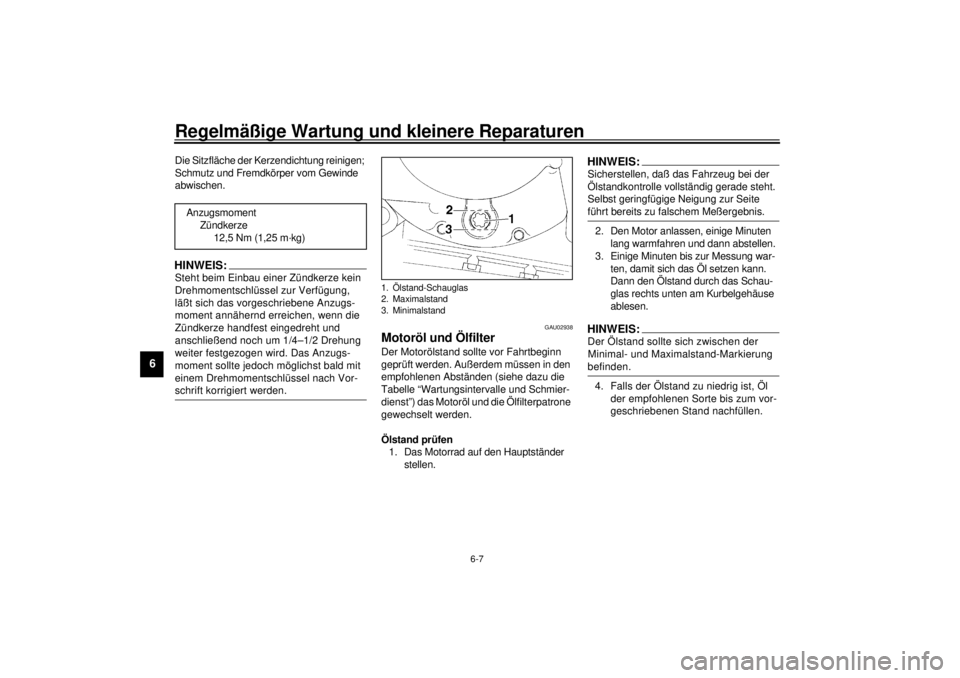

1. Ölstand-Schauglas
2. Maximalstand
3. Minimalstand
G_4br.book Page 7 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-8
6
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmfahren und dann abstellen.
2. Ein Ölauffanggefäß unter den Motor
stellen.3. Den Einfüllschraubverschluß sowie
die Ablaßschraube herausdrehen und
das Motoröl ablassen.
HINWEIS:@ Die Schritte 4–6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird. @
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.HINWEIS:@ Ölfilterschlüssel sind beim YAMAHA-Händ-
ler erhältlich. @

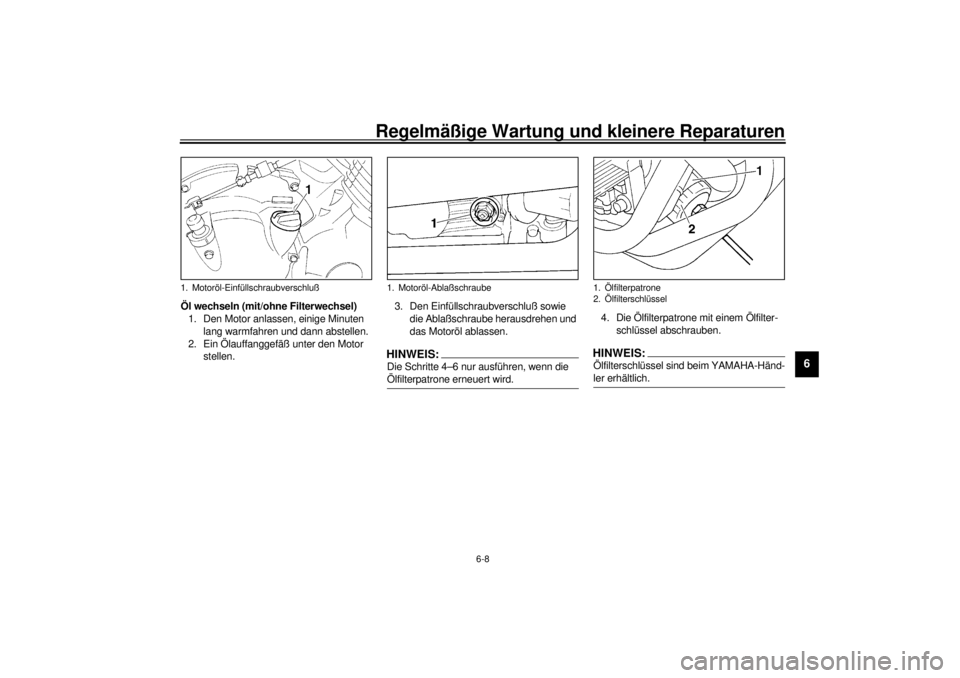

1. Motoröl-Einfüllschraubverschluß
1. Motoröl-Ablaßschraube
1. Ölfilterpatrone
2. Ölfilterschlüssel
G_4br.book Page 8 Thursday, August 17, 2000 12:01 PM

Regelmäßige Wartung und kleinere Reparaturen
6-9
6
5. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:@ Sicherstellen, daß der O-Ring korrekt sitzt. @
6. Die neue Ölfilterpatrone mit dem Öl-
filterschlüssel einschrauben und
dann vorschriftsmäßig festziehen.
7. Die Motoröl-Ablaßschraube montieren
und dann vorschriftsmäßig festziehen.8. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
1. O-Ring
1. Drehmomentschlüssel
Anzugsmoment
Ölfilterpatrone
17 Nm (1,7 m·kg)
Anzugsmoment
Motoröl-Ablaßschraube
43 Nm (4,3 m·kg)
Empfohlene Ölsorte
Siehe Seite 8-1.
Füllmenge
Ölwechsel ohne Filterwechsel
2,3 L
Ölwechsel mit Filterwechsel
2,6 L
Gesamtmenge (Motor trocken)
3,1 L
