2001 YAMAHA XJ600S Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00144
Warnblinkschalter “ ”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “P” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsitua-
tionen zu verwenden, um andere Ver-
kehrsteilnehmer zu warnen, wenn man an
einer gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:@ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. @
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.

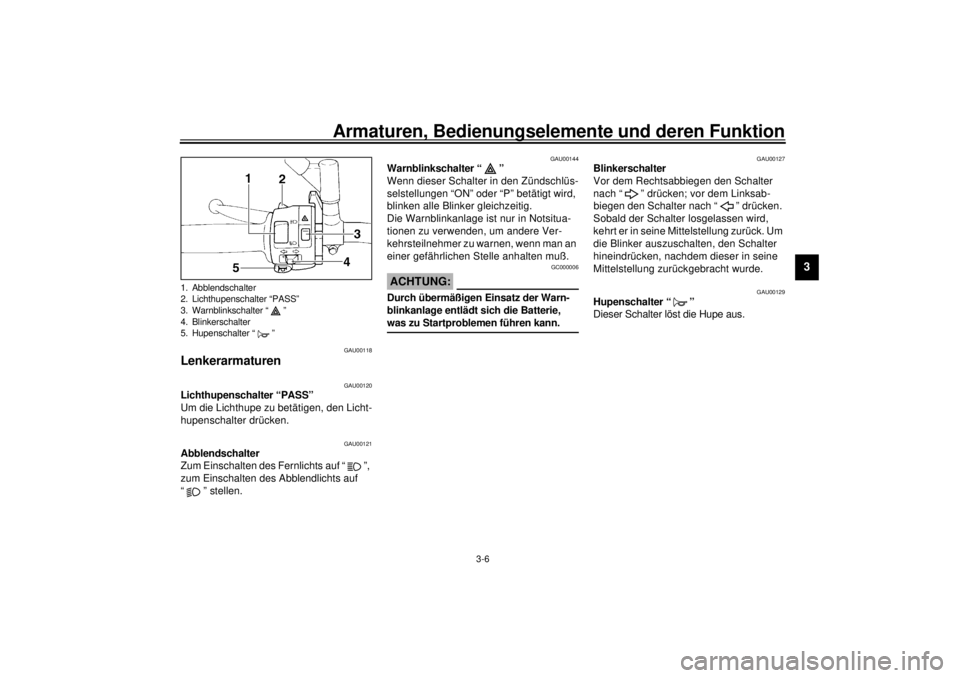

1. Abblendschalter
2. Lichthupenschalter “PASS”
3. Warnblinkschalter “ ”
4. Blinkerschalter
5. Hupenschalter “ ”
G_4br.book Page 6 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. @
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu
gewährleisten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
siehe Seite 3-16.

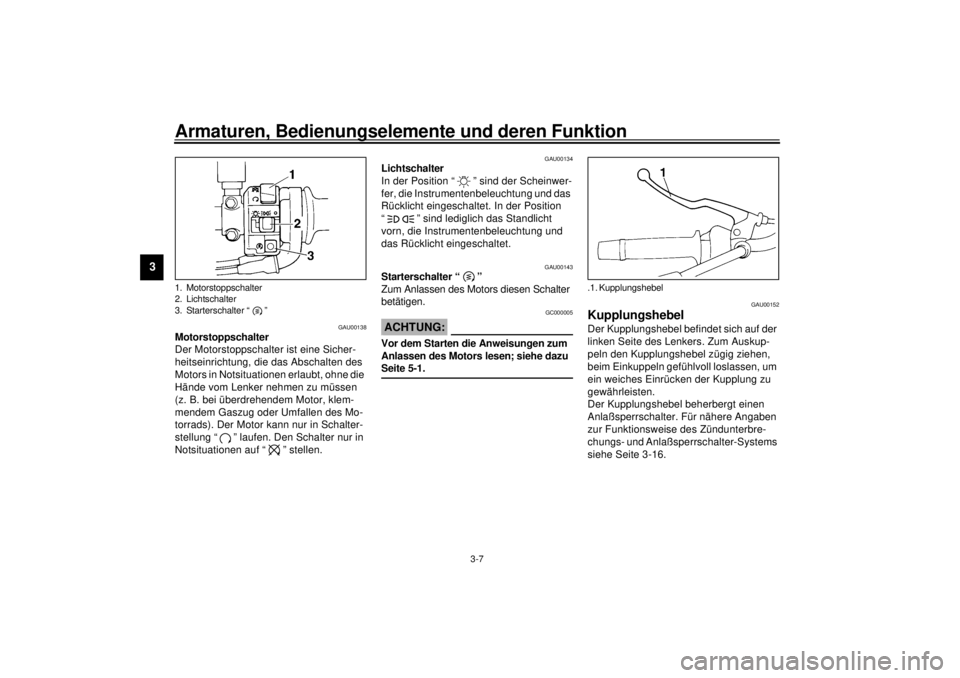

1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
.1. Kupplungshebel
G_4br.book Page 7 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00157
Fußschalthebel Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU00160
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung
“ ” auf der Einstellmutter muß mit der
Markierung “ ” auf dem Hebel fluchten.

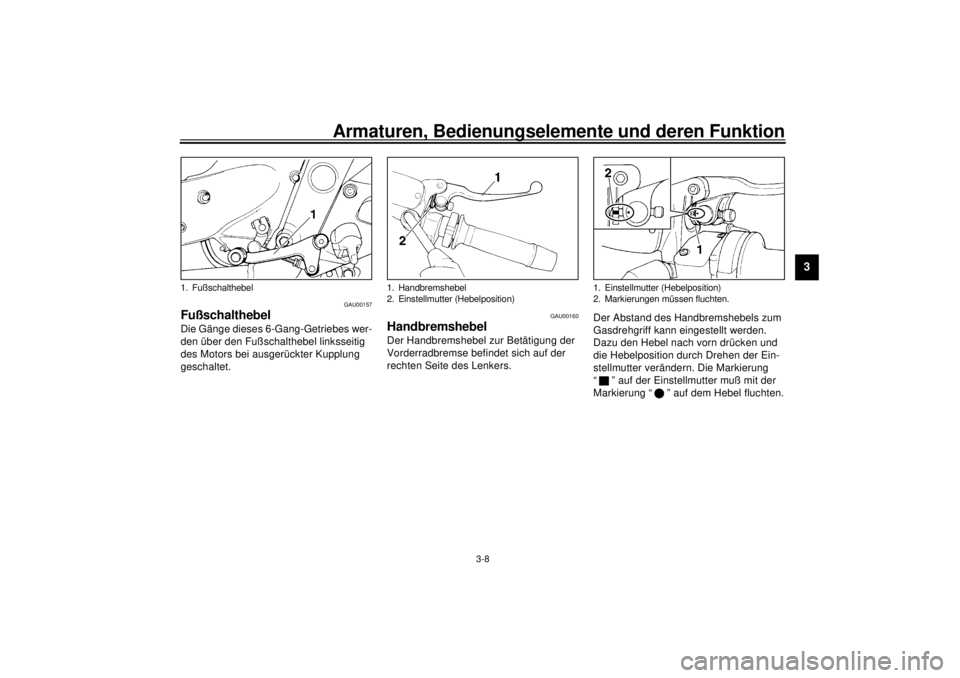

1. Fußschalthebel
1. Handbremshebel
2. Einstellmutter (Hebelposition)
1. Einstellmutter (Hebelposition)
2. Markierungen müssen fluchten.
G_4br.book Page 8 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:@ Der Tankverschluß kann nur mit ein-
gestecktem Schlüssel geschlossen und
verriegelt werden. Der Schlüssel läßt sich
nur in der Verriegelungsstellung abzie-
hen. @
GWA00025
WARNUNG
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @

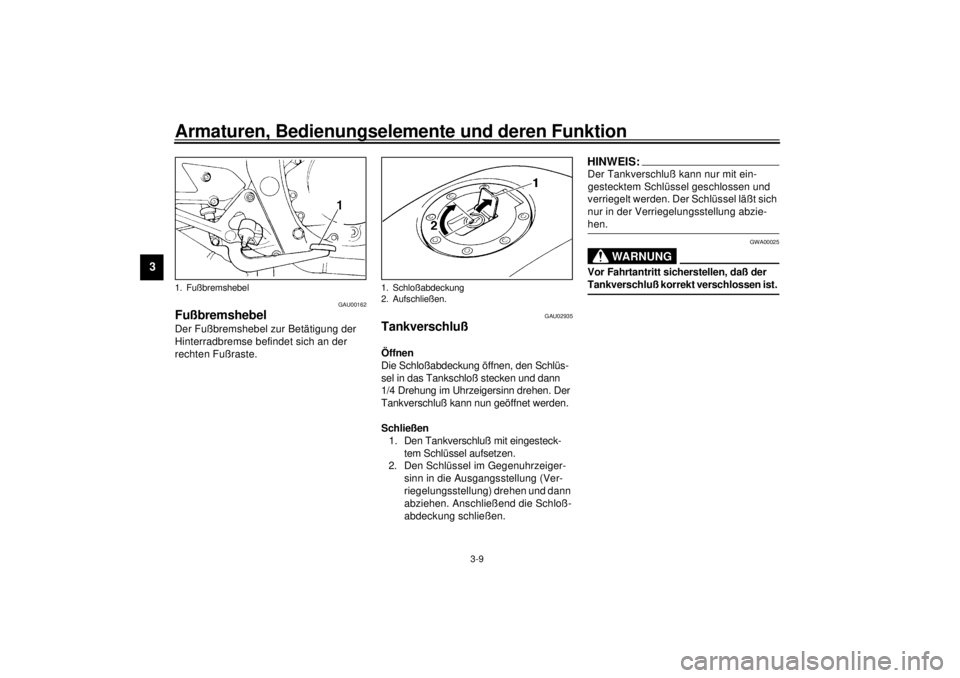

1. Fußbremshebel
1. Schloßabdeckung
2. Aufschließen.
G_4br.book Page 9 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
@ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
@
GAU00185
ACHTUNG:@ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. @
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
GAU00196
Kraftstofftank-Belüftungs-
schlauch (nur D) Vor dem Betrieb folgende Kontrolle vorneh-
men:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.

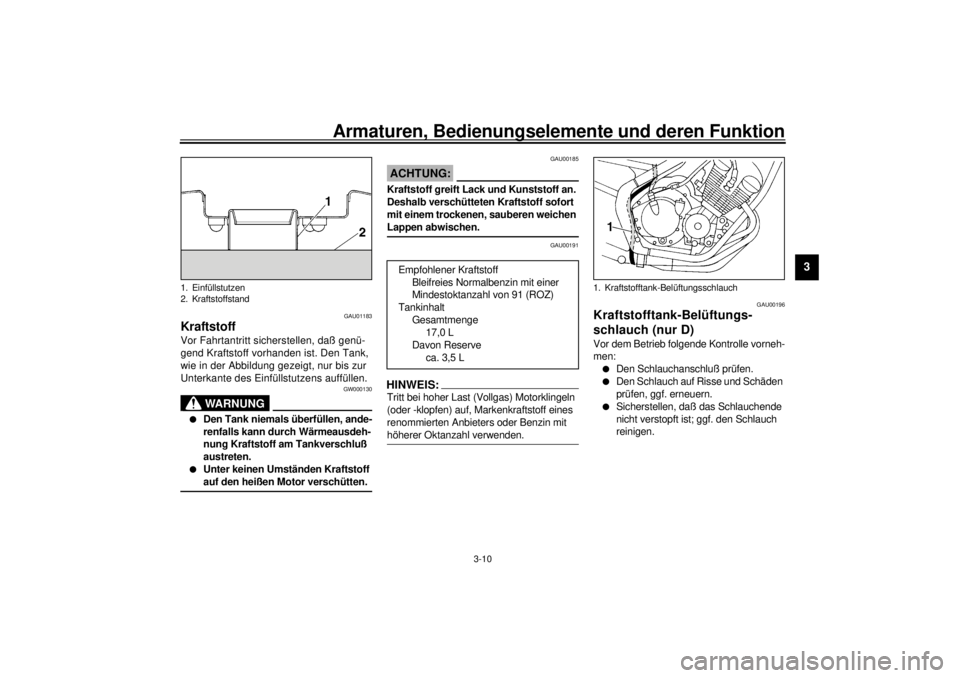

1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
17,0 L
Davon Reserve
ca. 3,5 L
1. Kraftstofftank-Belüftungsschlauch
G_4br.book Page 10 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU00207
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Nach Abstellen des Motors wird die Kraft-
stoffzufuhr automatisch unterbrochen.RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor mit
dem Reservekraftstoff zu versorgen. (Falls
der Motor trotzdem abstirbt, den Kraftstoff-
hahn zum Starten auf “PRI” stellen; siehe
dazu den entsprechenden Abschnitt.) Nach
dem Umschalten auf “RES” so bald wie
möglich auftanken. Nach dem Tanken soll-
te der Kraftstoffhahn wieder auf “ON” ge-stellt werden.
PRI
In der sog. “Prime“-Stellung des Kraft-
stoffhahns fließt auch bei abgestelltem
Motor noch Kraftstoff zu den Vergasern.
Dies erlaubt ein Starten des Motors,
nachdem dem Motor der Kraftstoff aus-
gegangen ist. Sobald der Motor läuft, den
Kraftstoffhahn von “PRI” auf “ON” (bzw.
“RES”) stellen.

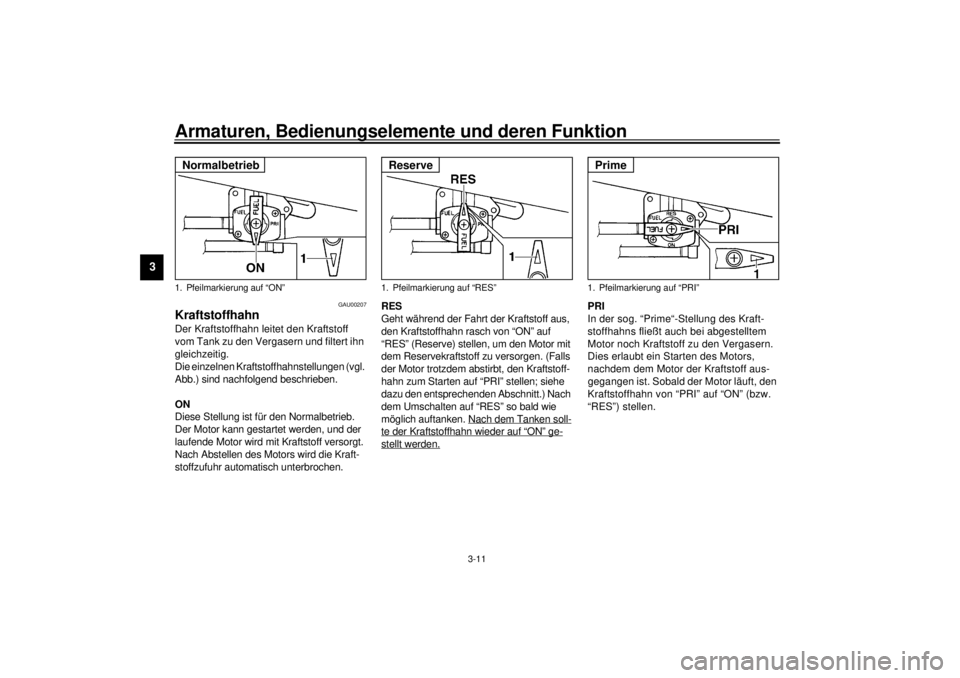

1. Pfeilmarkierung auf “ON”Normalbetrieb
1. Pfeilmarkierung auf “RES”Reserve
1. Pfeilmarkierung auf “PRI”Prime
G_4br.book Page 11 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU02976
ChokehebelEin kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben.
GAU02925
Sitzbank Abnehmen
Den Schlüssel in das Sitzbankschloß stek-
ken und dann im Gegenuhrzeigersinn dre-
hen; anschließend die Sitzbank abziehen.Montieren
Die Zungen an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in die
Sitzhalterung stecken und dann die Sitz-
bank an der Hinterseite herunterdrücken,
so daß sie einrastet; anschließend den
Schlüssel abziehen.
HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @

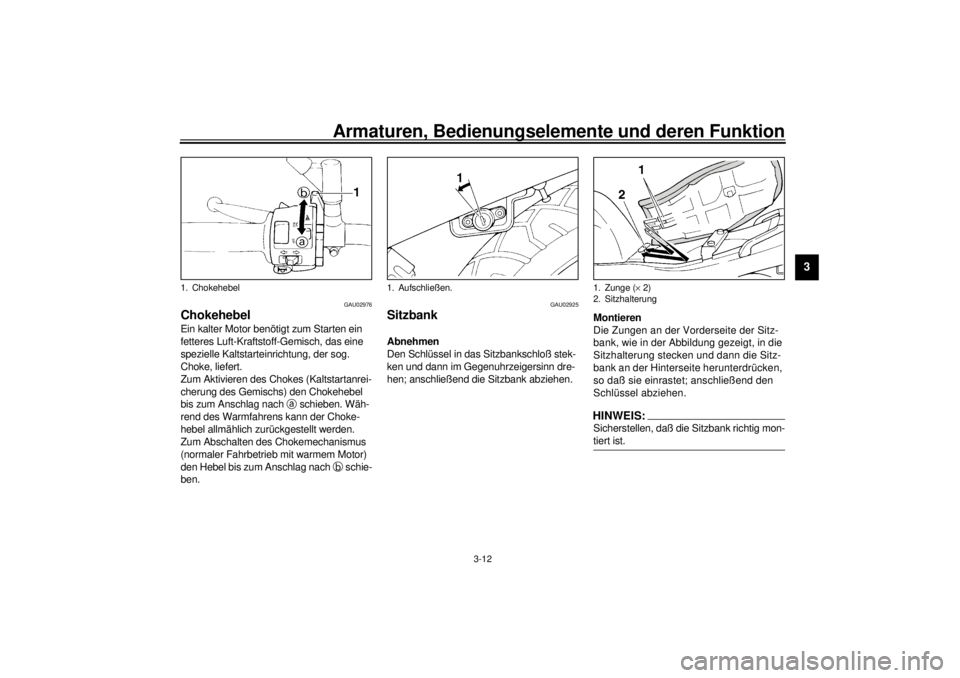

1. Chokehebel
1. Aufschließen.
1. Zunge (´ 2)
2. Sitzhalterung
G_4br.book Page 12 Thursday, August 17, 2000 12:01 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU02936
Helmhalter Die Helmhalter befinden sich unter der Sitz-
bank.
Helm sichern
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-12.
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank montieren.
GWA00015
WARNUNG
@ Niemals mit einem an den Helmhaltern
angehängten Helm fahren, denn der
Helm kann sich an Hindernissen verfan-
gen oder irgendwo anschlagen und auf
diese Weise einen Sturz oder Unfall ver-
ursachen. @Helm lösen
Die Sitzbank abnehmen und dann die Öse
des Helmriemens aushaken; anschließend
die Sitzbank wieder schließen.
GAU01688
Ablagefach Im Ablagefach kann ein Original-Bügel-
schloß von YAMAHA untergebracht wer-
den. Stets sicherstellen, daß das Bügel-
schloß gut im Ablagefach festgeschnallt
ist. Damit die Befestigungsgummis nicht
verlorengehen, sollten diese auch dann
festgeschnallt werden, wenn sich kein
Schloß im Ablagefach befindet.
Die Betriebsanleitung und Fahrzeugpapie-
re zum Schutz vor Feuchtigkeit in einem
Plastikbeutel aufbewahren. Bei der Fahr-
zeugwäsche darauf achten, daß kein Was-
ser in das Ablagefach hineingerät.

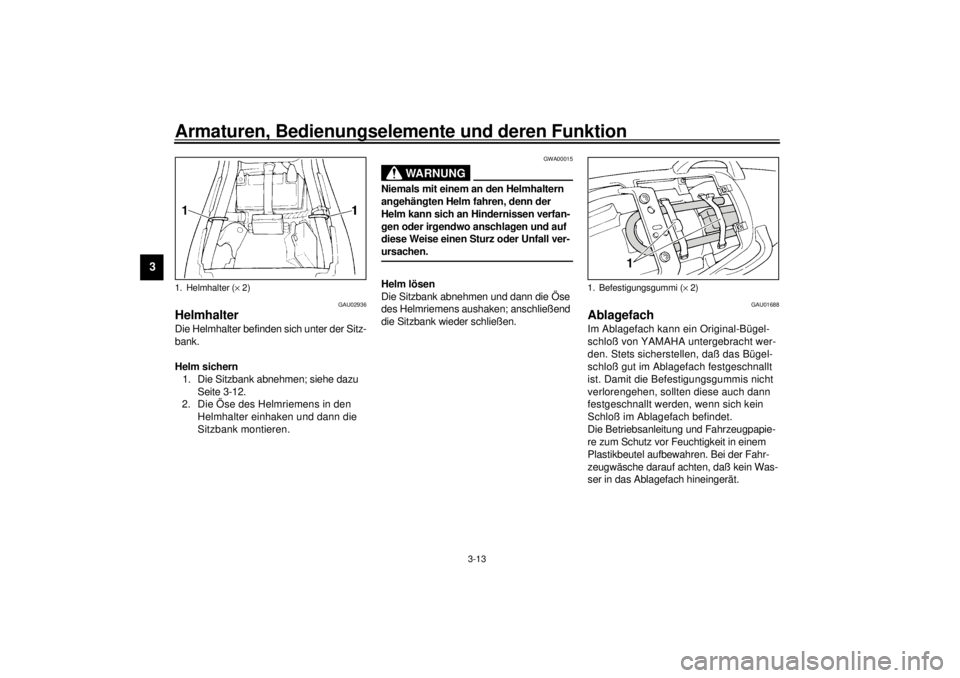

1. Helmhalter (´ 2)
1. Befestigungsgummi (´ 2)
G_4br.book Page 13 Thursday, August 17, 2000 12:01 PM
