2001 YAMAHA TDM 850 USB

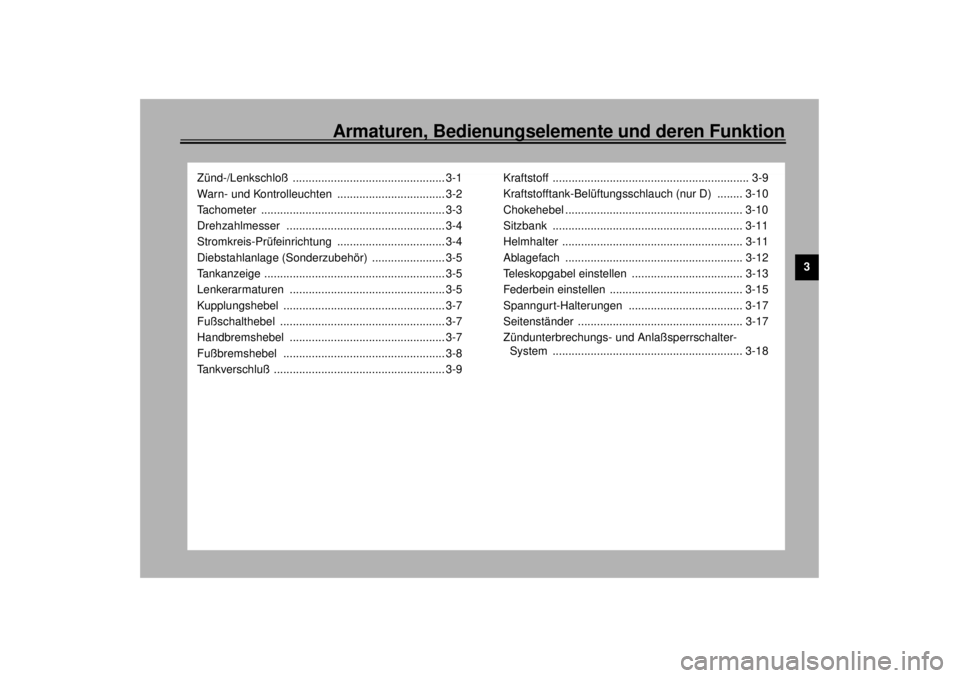

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ................................................ 3-1
Warn- und Kontrolleuchten .................................. 3-2
Tachometer .......................................................... 3-3
Drehzahlmesser .................................................. 3-4
Stromkreis-Prüfeinrichtung .................................. 3-4
Diebstahlanlage (Sonderzubehör) ....................... 3-5
Tankanzeige ......................................................... 3-5
Lenkerarmaturen ................................................. 3-5
Kupplungshebel ................................................... 3-7
Fußschalthebel .................................................... 3-7
Handbremshebel ................................................. 3-7
Fußbremshebel ................................................... 3-8
Tankverschluß ...................................................... 3-9Kraftstoff .............................................................. 3-9
Kraftstofftank-Belüftungsschlauch (nur D) ........ 3-10
Chokehebel ........................................................ 3-10
Sitzbank ............................................................ 3-11
Helmhalter ......................................................... 3-11
Ablagefach ........................................................ 3-12
Teleskopgabel einstellen ................................... 3-13
Federbein einstellen .......................................... 3-15
Spanngurt-Halterungen .................................... 3-17
Seitenständer .................................................... 3-17
Zündunterbrechungs- und Anlaßsperrschalter-
System ............................................................ 3-18
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorn drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung
“ ” auf der Einstellmutter muß mit der
Markierung “ ” auf dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
1. Einstellmutter (Handbremshebel-Position)
2. Korrekt ausgerichtet
1. Fußbremshebel
G_4tx.book Page 8 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU03834

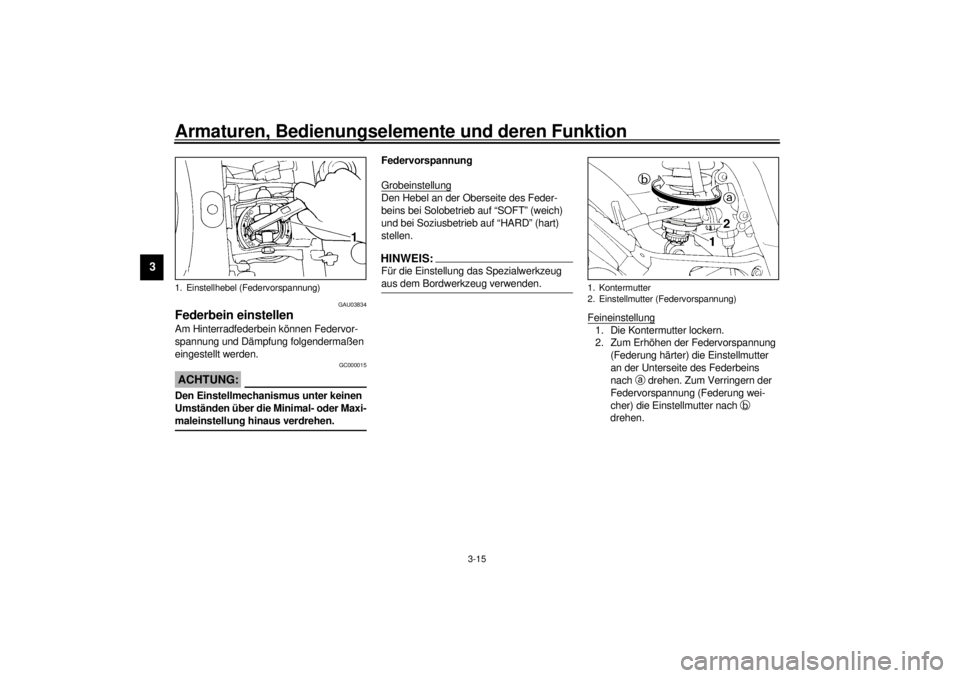

Federbein einstellen Am Hinterradfederbein können Federvor-
spannung und Dämpfung folgendermaßen
eingestellt werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
Federvorspannung
GrobeinstellungDen Hebel an der Oberseite des Feder-
beins bei Solobetrieb auf “SOFT” (weich)
und bei Soziusbetrieb auf “HARD” (hart)
stellen.HINWEIS:_ Für die Einstellung das Spezialwerkzeug
aus dem Bordwerkzeug verwenden. _
Feineinstellung1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellmutter
an der Unterseite des Federbeins
nach
a drehen. Zum Verringern der
Federvorspannung (Federung wei-
cher) die Einstellmutter nach
b
drehen.
1. Einstellhebel (Federvorspannung)
1. Kontermutter
2. Einstellmutter (Federvorspannung)
G_4tx.book Page 15 Thursday, October 12, 2000 6:27 PM

Routinekontrolle vor Fahrtbeginn
4-2
4
Kupplung• Funktion prüfen.
• Gegebenenfalls Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls einstellen.6-23
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehgriff, Gehäuse und Seilzug schmieren.
• Hebelspiel prüfen.
• Gegebenenfalls vom YAMAHA-Händler einstellen lassen.6-19
Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-29
Antriebskette• Durchhang prüfen.
• Gegebenenfalls einstellen.
• Zustand prüfen.
• Gegebenenfalls schmieren.6-27
Räder und Reifen• Auf Beschädigung prüfen.
• Profiltiefe kontrollieren.
• Reifenluftdruck prüfen.
• Gegebenenfalls korrigieren.6-19–6-22
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-30
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Drehpunkte schmieren.6-31
Seitenständer• Auf Schwergängigkeit prüfen.
• Gegebenenfalls Klappmechanismus schmieren.6-31
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.—
Seitenständerschalter• Funktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
• Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-17 Bezeichnung Ausführung Seitenangabe
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile und Abdeckungen abnehmen
und montieren .................................................... 6-5
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter .............................................. 6-9
Kühlsystem ........................................................ 6-11
Luftfiltereinsatz reinigen ..................................... 6-15
Vergaser einstellen ............................................ 6-18
Leerlaufdrehzahl einstellen ................................ 6-18
Gaszugspiel einstellen ....................................... 6-19
Ventilspiel einstellen .......................................... 6-19
Reifen prüfen ..................................................... 6-19
Kupplungshebel-Spiel einstellen ........................ 6-23
Fußbremshebel-Position einstellen .................... 6-23
Hinterrad-Bremslichtschalter einstellen ............. 6-24
Bremsbeläge prüfen .......................................... 6-25
Bremsflüssigkeitsstand prüfen ........................... 6-25
Bremsflüssigkeit wechseln ................................. 6-26
Antriebsketten-Durchhang ................................. 6-27
Antriebskette schmieren .................................... 6-29Bowdenzüge prüfen und schmieren .................. 6-29
Gaszug und -drehgriff prüfen und schmieren .... 6-30
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-30
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-31
Seitenständer prüfen und schmieren ................ 6-31
Schwinge schmieren ......................................... 6-32
Teleskopgabel prüfen ........................................ 6-32
Lenkung prüfen ................................................. 6-33
Radlager prüfen und warten ............................. 6-33
Batterie warten .................................................. 6-34
Sicherung wechseln .......................................... 6-35
Scheinwerferlampe auswechseln ...................... 6-36
Rücklicht-/Bremslichtlampe auswechseln ......... 6-37
Blinkerlampe auswechseln ................................ 6-38
Motorrad aufbocken .......................................... 6-39
Vorderrad .......................................................... 6-39
Hinterrad ........................................................... 6-41
Fehlersuche ...................................................... 6-43
Fehlersuchdiagramme ...................................... 6-44
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.
l
Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.
l
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (´ 1.000 km)
Jahres-
inspektion
1 10203040
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung prüfen.ÖÖÖÖ Ö
2*Kraftstoffilter• Zustand prüfen.ÖÖ
3 Zündkerzen• Zustand prüfen.
• Reinigen und Elektrodenabstand einstellen.ÖÖ
• Erneuern.ÖÖ
4*Ventilspiel• Kontrollieren.
• Einstellen.Alle 40.000 km
5 Luftfiltereinsatz• Reinigen.ÖÖ
• Erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen.ÖÖÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.) ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen. (Siehe
HINWEIS auf Seite 6-4.)ÖÖ Ö Ö Ö Ö
• Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
GAU01668
Zündkerzen prüfen Eine ordnungsgemäße Funktion des Mo-
tors wird wesentlich von Funktion und
Zustand der Zündkerzen mitbestimmt.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen
im Laufe der Zeit vermindern, müssen
die Zündkerzen in den empfohlenen Ab-
ständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) her-
ausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-5.
2. Den Zündkerzenstecker abziehen.3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung
aufweisen.
HINWEIS:_ Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. _3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zündkerze
DPR8EA-9 (NGK) oder
X24EPR-U9 (DENSO)
G_4tx.book Page 7 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6

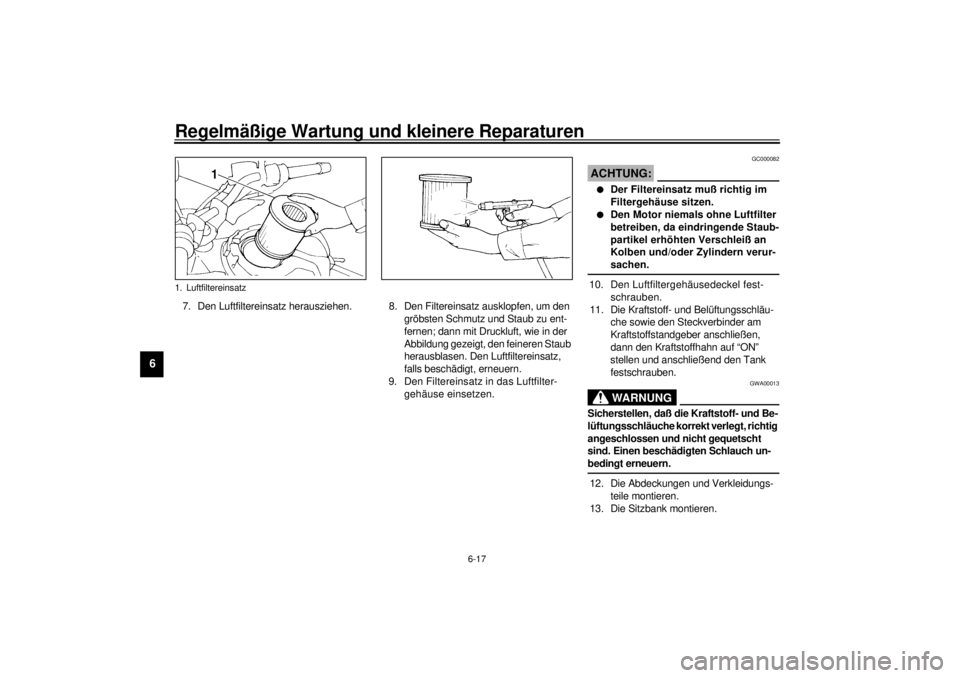

7. Den Luftfiltereinsatz herausziehen. 8. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
9. Den Filtereinsatz in das Luftfilter-
gehäuse einsetzen.
GC000082
ACHTUNG:_ l
Der Filtereinsatz muß richtig im
Filtergehäuse sitzen.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_10. Den Luftfiltergehäusedeckel fest-
schrauben.
11. Die Kraftstoff- und Belüftungsschläu-
che sowie den Steckverbinder am
Kraftstoffstandgeber anschließen,
dann den Kraftstoffhahn auf “ON”
stellen und anschließend den Tank
festschrauben.
GWA00013
WARNUNG
_ Sicherstellen, daß die Kraftstoff- und Be-
lüftungsschläuche korrekt verlegt, richtig
angeschlossen und nicht gequetscht
sind. Einen beschädigten Schlauch un-
bedingt erneuern. _12. Die Abdeckungen und Verkleidungs-
teile montieren.
13. Die Sitzbank montieren.
1. LuftfiltereinsatzG_4tx.book Page 17 Thursday, October 12, 2000 6:27 PM
