Routinekontrolle vor Fahrtbeginn
1
2
3
4
5
6
7
8
9
4-2
HINWEIS:
Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonne-
ne Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
W
Falls im Verlauf der „Routinekontrolle vor Fahrtbeginn“ irgendwelche Unregelmäßigkeiten auftreten, die Ursache unbedingt
vor der Inbetriebnahme feststellen und beheben.
Bezeichnung Ausführung Seite
Seitenständer-Klapp-9Auf Schwergängigkeit prüfen.
6-29
mechanismus9Gegebenenfalls schmieren.
Schraubverbindungen am 9Alle Schrauben und Muttern auf festen Sitz prüfen.
—
Fahrwerk9Gegebenenfalls nachziehen.
Kraftstoff9Kraftstoffstand prüfen.
3-6–3-7
9Gegebenenfalls tanken.
Beleuchtung, Kontrolleuchten
9Funktion prüfen. 3-3–3-4, 6-34–6-37
und Schalter
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 23

5-1
GAU00372
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
GAU00373
W
8Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
8Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motor-
abgase sind äußerst giftig und
führen in kurzer Zeit zu Bewußt-
losigkeit und Tod. Daher stets für
eine gute Belüftung sorgen.
8Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwe-
re Stürze verursachen.
GAU03237*
Motor anlassen
Da das Motorrad mit einem Zündunter-
brechungs- und Anlaßsperrschalter-Sys-
tem ausgerüstet ist, kann der Motor nur
gestartet werden, wenn eine der folgen-
den Bedingungen erfüllt ist:
8Das Getriebe befindet sich in der
Leerlaufstellung.
8Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
W
8Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; sie-
he dazu Seite 3-10.
8Niemals mit ausgeklapptem Sei-
tenständer fahren!

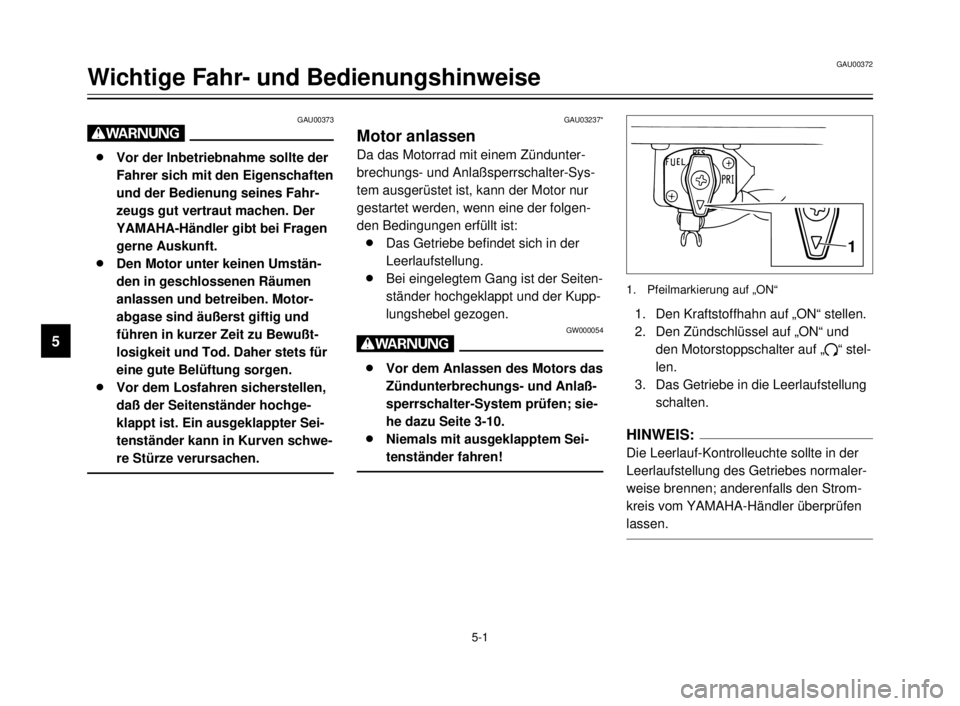

1. Den Kraftstoffhahn auf „ON“ stellen.
2. Den Zündschlüssel auf „ON“ und
den Motorstoppschalter auf „#“ stel-
len.
3. Das Getriebe in die Leerlaufstellung
schalten.
HINWEIS:
Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen.
1. Pfeilmarkierung auf „ON“
1
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 24

Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
5-2
4. Den Choke aktivieren (Siehe dazu
Seite 3-8.) und den Gasdrehgriff
ganz schließen.
5. Den Starterschalter drücken, um den
Motor anzulassen.
HINWEIS:
Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Se-
kunden bis zum nächsten Startversuch
warten. Um die Batterie zu schonen, darf
der Starterschalter jeweils nur kurzzeitig
(nie länger als 10 Sekunden) betätigt wer-
den.
GCA00059
dD
Sollte die Ölstand-Warnleuchte nach
dem Anlassen des Motors weiterbren-
nen oder flackern, sofort den Motor
ausschalten, den Ölstand kontrollieren
und den Motor auf Öllecks prüfen. Er-
forderlichenfalls Öl nachfüllen und
dann nachprüfen, ob die Warnleuchte
erlischt. Falls sie weiterbrennt, das
Motorrad vom YAMAHA-Händler über-
prüfen lassen.
6. Nach dem Anspringen des Motors
den Choke-Hebel halb zurückstellen.
GCA00055
dD
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen,
sondern den Motor vorerst behutsam
warmfahren!
7. Bei warmgefahrenem Motor den
Choke abschalten.
HINWEIS:
Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 25

5-3
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
GAU01258
Warmen Motor anlassen
Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu
den Abschnitt „Motor anlassen“), jedoch
sollte der Choke nicht aktiviert werden.

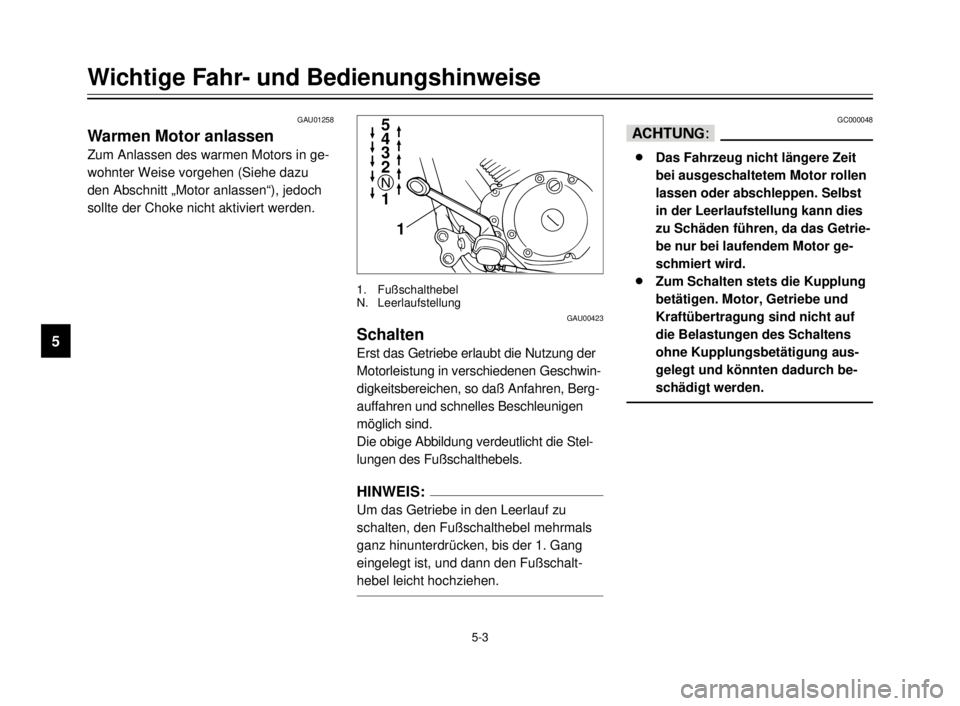

1 N12 3 4 5
1
GAU00423
Schalten
Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.
HINWEIS:
Um das Getriebe in den Leerlauf zu
schalten, den Fußschalthebel mehrmals
ganz hinunterdrücken, bis der 1. Gang
eingelegt ist, und dann den Fußschalt-
hebel leicht hochziehen.
1. Fußschalthebel
N. Leerlaufstellung
GC000048
dD
8Das Fahrzeug nicht längere Zeit
bei ausgeschaltetem Motor rollen
lassen oder abschleppen. Selbst
in der Leerlaufstellung kann dies
zu Schäden führen, da das Getrie-
be nur bei laufendem Motor ge-
schmiert wird.
8Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung aus-
gelegt und könnten dadurch be-
schädigt werden.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 26

Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
5-4
GAU02941
Empfohlene Schaltpunkte
(nur CH)
Die nachfolgende Tabelle zeigt die emp-
fohlenen Schaltpunkte beim Beschleuni-
gen.
HINWEIS:
Wenn direkt um zwei Stufen vom 4. in
den 2. Gang hinuntergeschaltet werden
soll, das Motorrad zuerst auf eine Ge-
schwindigkeit von 35 km/h abbremsen.
GAU00424
Tips zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.
8Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
8Den Choke so früh wie möglich
abschalten.
8Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
8Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
8Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken
den Motor am besten abschalten.
GAU01128
Einfahrvorschriften
Die ersten 1.600 km sind ausschlag-
gebend für die Leistung und Lebensdauer
des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
Schaltpunkt
(km/h)
1. Gang®2. Gang
2. Gang®3. Gang
3. Gang®4. Gang
4. Gang®5. Gang23
36
50
60
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 27

5-5
Wichtige Fahr- und Bedienungshinweise
1
2
3
4
5
6
7
8
9
GAU03183
0–1.000 km
Längeren Betrieb mit mehr als zu 1/3
geöffnetem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als zu 1/2
geöffnetem Gasdrehgriff vermeiden.
GCA00058
dD
Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln.
Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
dD
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen.
GAU00460
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GW000058
W
8Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehent-
lich berühren können.
8Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 28

GAU00462
Regelmäßige Wartung und kleinere Reparaturen
1
2
3
4
5
6
7
8
9
6-1
1
GAU01175
Bordwerkzeug
Das Bordwerkzeug befindet sich hinter
der Abdeckung A; siehe dazu Seite 6-5.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätzli-
ches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
1. Bordwerkzeug
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die
Verkehrssicherheit seines Fahrzeugs
selbst verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedin-
gungen, Belastung und Einsatzgebiet
können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwen-
dig werden.
GW000060
W
Wer mit den üblichen Wartungs-
arbeiten an seinem Fahrzeug nicht ver-
traut ist, sollte diese einem YAMAHA-
Händler überlassen.
HINWEIS:
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen.
GW000063
W
Von YAMAHA nicht zugelassene Än-
derungen können Leistungsverluste
und unsicheres Fahrverhalten zur
Folge haben. Vor Änderungen am
Fahrzeug unbedingt den YAMAHA-
Händler befragen.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 29

1
2
3
4
5
6
7
8
9
6-2
Regelmäßige Wartung und kleinere Reparaturen
GAU00473
Wartungsintervalle und Schmierdienst
Nr. Bezeichnung Wartungsintervalle und SchmierdienstErst-
inspektion
(n. 1.000 km)Alle AlleJahres-
inspektion
6.000 km12.000 km
1
*Kraftstoffleitung¥ KraftstoffschlŠuche und Unterdruckschlauch auf Risse und
BeschŠdigung prŸfen.
¥ Gegebenenfalls erneuern.ÖÖ
2 ZŸndkerzen¥ Zustand prŸfen.
¥ Reinigen, Elektrodenabstand einstellen, ggf. erneuern.Ö
3
*Ventilspiel¥ Kontrollieren.
¥ Gegebenenfalls einstellen.Ö
4 Luftfiltereinsatz¥ Reinigen, ggf. erneuern.Ö
5 Kupplung¥ Funktion prŸfen.
¥ Seilzug einstellen, ggf. erneuern.ÖÖ
6
*Vorderradbremse¥ Funktion prŸfen, FlŸssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prŸfen. (Siehe HINWEIS auf Seite 6-4.)
¥ Entsprechend korrigieren.
¥ ScheibenbremsbelŠge kontrollieren, ggf. erneuern.ÖÖ Ö
7
*Hinterradbremse¥ Funktion prŸfen.
¥ Fu§bremshebelspiel einstellen, ggf. TrommelbremsbelŠge
erneuernÖÖ Ö
8
*Bremsschlauch¥ Auf Risse und BeschŠdigung prŸfen.
¥ Gegebenenfalls erneuern.ÖÖ
9
*RŠder¥ Auf Unwucht, Schlag und BeschŠdigung prŸfen; Speichen auf
BeschŠdigung prŸfen und Speichenspannung kontrollieren.
¥ Auswuchten, ggf. erneuern; Speichen nachspannen, ggf.
erneuern.Ö
10
*Reifen¥ Profiltiefe kontrollieren, auf BeschŠdigung prŸfen.
¥ Gegebenenfalls erneuern.
¥ Luftdruck kontrollieren.
¥ Gegebenenfalls korrigieren.Ö
11
*Radlager¥ Auf SchwergŠngigkeit und BeschŠdigung prŸfen.
¥ Gegebenenfalls erneuern.Ö
