Regelmäßige Wartung und kleinere Reparaturen
GAU03006
Antriebskette schmieren
Die Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen
Bedingungen oder im Regen gefahren
wird. Die Antriebskette muß deshalb in
den empfohlenen Abständen (siehe dazu
die Tabelle „Wartungsintervalle und
Schmierdienst“) folgendermaßen gerei-
nigt und geschmiert werden.
GC000097
dD
Die Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden.
1. Die Kette in einem Petroleumbad
auswaschen.
GCA00053
dD
Die Kette ist mit O-Ringen zwischen
den Kettenlaschen ausgestattet. Rei-
nigung mit Dampfstrahler oder einem
ungeeigneten Lösungsmittel kann die
O-Ringe beschädigen. Zur Reinigung
der Antriebskette daher ausschließlich
Petroleum verwenden.
GC000096
dD
Eine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von
Kette, Motor, Lagern und anderen
wichtigen Teilen und kann dazu füh-
ren, daß die Kette reißt oder abspringt.
Daher darauf achten, daß der Ketten-
durchhang sich im Sollbereich befin-
det.
3. Die Kontermuttern festziehen und
dann die Achsmutter vorschriftsmä-
ßig anziehen.
4. Das Fußbremshebel-Spiel einstel-
len; siehe dazu Seite 6-22.
GW000103
W
Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen.
Anzugsmoment
Achsmutter
104 Nm (10,4 m·kg)
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren.
GCA00052
dD
Motoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 55

6-28
1
2
3
4
5
6
7
8
9
Regelmäßige Wartung und kleinere Reparaturen
GAU02962
Bowdenzüge prüfen und
schmieren
Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
W
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern.
GAU03199

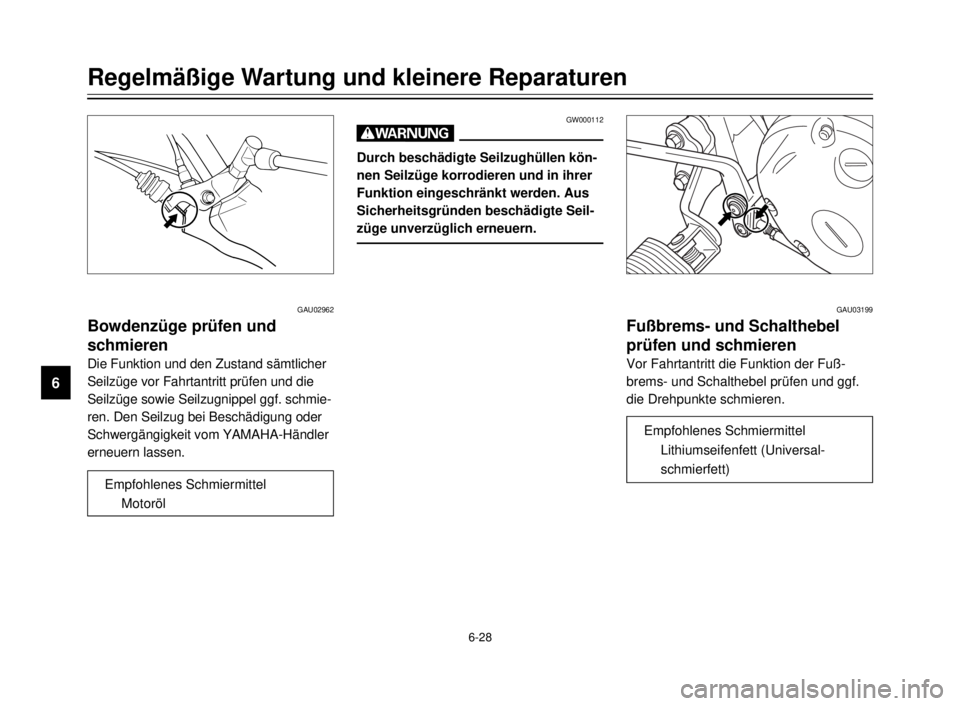

Fußbrems- und Schalthebel
prüfen und schmieren
Vor Fahrtantritt die Funktion der Fuß-
brems- und Schalthebel prüfen und ggf.
die Drehpunkte schmieren.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Motoröl
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 56

1
2
3
4
5
6
7
8
9
6-29
Regelmäßige Wartung und kleinere Reparaturen
GAU03164

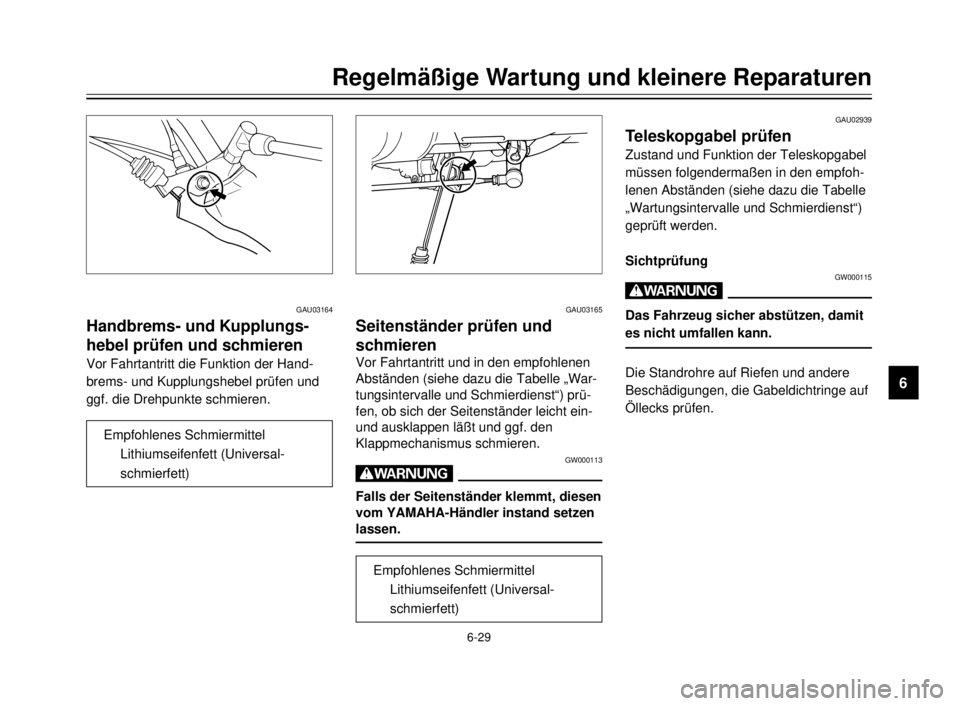

Handbrems- und Kupplungs-
hebel prüfen und schmieren
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmieren
Vor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle „War-
tungsintervalle und Schmierdienst“) prü-
fen, ob sich der Seitenständer leicht ein-
und ausklappen läßt und ggf. den
Klappmechanismus schmieren.
GW000113
W
Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen.
GAU02939
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
geprüft werden.
Sichtprüfung
GW000115
W
Das Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 57

6-30
1
2
3
4
5
6
7
8
9
Regelmäßige Wartung und kleinere Reparaturen
Funktionsprüfung
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
dD
Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einem YAMAHA-
Händler überprüfen lassen.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie in
Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die
Lenkung von einem YAMAHA-Händ-
ler überprüfen und instand setzen
lassen.
GAU00794
Lenkung prüfen
Verschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefährdung
dar. Darum muß der Zustand der Len-
kung folgendermaßen in den empfohle-
nen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
geprüft werden.
1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft
schwebt.
GW000115
W
Das Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 58

1
2
3
4
5
6
7
8
9
6-31
Regelmäßige Wartung und kleinere Reparaturen
GAU01144
Radlager prüfen und warten
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle „Wartungsintervalle und
Schmierdienst“) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Rad-
lager von einem YAMAHA-Händler über-
prüfen lassen.
GAU01271
Batterie warten
Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Was-
ser entfallen deshalb.
1. Batterie
1
Batterie laden
Bei Entladung die Batterie so bald wie
möglich von einem YAMAHA-Händler
aufladen lassen. Beachten Sie, daß die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller ent-
lädt und deshalb öfter aufgeladen werden
muß.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 59

6-32
1
2
3
4
5
6
7
8
9
Regelmäßige Wartung und kleinere Reparaturen
GW000116
W
8Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzun-
gen und bleibende Augenschäden
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batterie-
säure in Berührung bringen.
8Erste Hilfe
8Außerlich: Mit reichlich Was-
ser abspülen.
8Innerlich: Große Mengen Was-
ser trinken und sofort einen
Arzt rufen.
8Augen: Mindestens 15 Minuten
lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.
8Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen fernhalten. Beim
Laden der Batterie in geschlosse-
nen Räumen für ausreichende
Belüftung sorgen.
8DIE BATTERIE VON KINDERN
FERNHALTEN.
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, aufla-
den und an einem kühlen, lichtge-
schützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie voll-
ständig aufladen.GC000102
dD
8Die Batterie vor der Lagerung
vollständig aufladen. Das Lagern
im entladenen Zustand führt der
Batterie bleibende Schäden zu.
8Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät
nötig (Konstantstromstärke und/
oder -spannung). Konventionelle
Ladegeräte können die Lebens-
dauer der wartungsfreien Batterie
vermindern. Sollten Sie nicht mit
Sicherheit über ein korrektes Lade-
gerät verfügen, wenden Sie sich
bitte an Ihren YAMAHA-Händler.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 60

1
2
3
4
5
6
7
8
9
6-33
Regelmäßige Wartung und kleinere Reparaturen
GAU01749
Sicherung wechseln
Die Sicherungskästen befinden sich hinter
der Abdeckung B; siehe dazu Seite 6-6.
Eine durchgebrannte Sicherung folgend-
ermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.
1. Sicherungskasten (´2)
11
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.
1. Hauptsicherung
2. Ersatzsicherung
3. Scheinwerfersicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Vergaserheizungssicherung
7. Ersatzsicherung (´2)
73564
21
Vorgeschriebene Sicherungen
Hauptsicherung: 30 A
Zündungssicherung: 10 A
Signalanlagensicherung: 10 A
Scheinwerfersicherung: 15 A
Vergaserheizungssicherung: 10 A
GC000103
dD
Niemals Sicherungen mit einer höhe-
ren als der empfohlenen Amperezahl
verwenden. Eine Sicherung mit fal-
scher Amperezahl kann Schäden an
elektrischen Komponenten und sogar
einen Brand verursachen.
3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische An-
lage von einem YAMAHA-Händler
überprüfen lassen.
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 61

6-34
1
2
3
4
5
6
7
8
9
Regelmäßige Wartung und kleinere Reparaturen
GAU03188

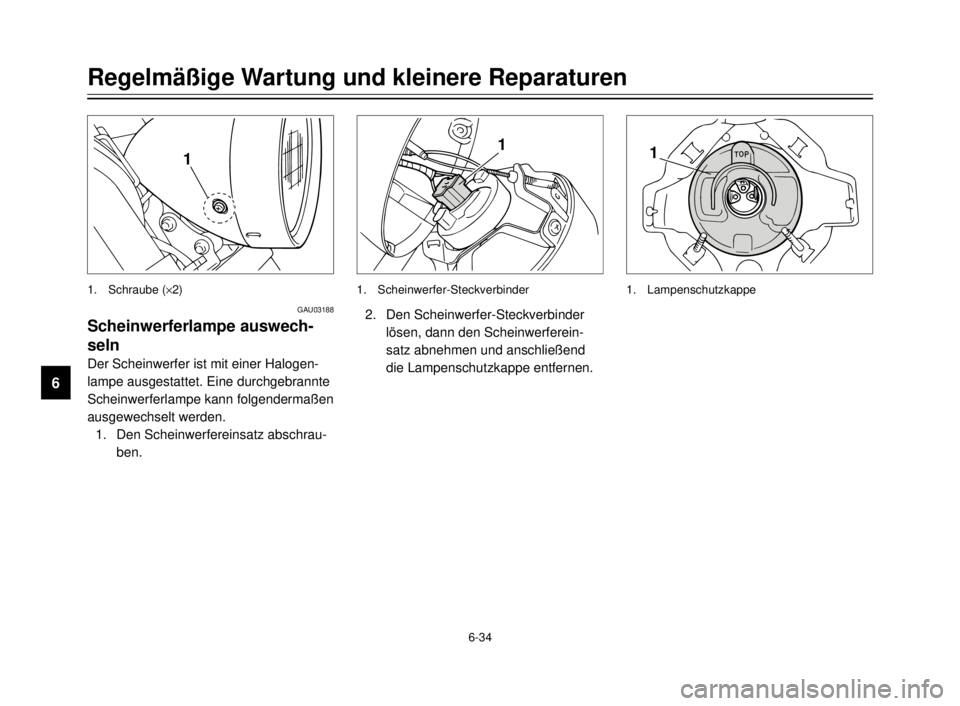

Scheinwerferlampe auswech-
seln
Der Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
1. Schraube (´2)
1
2. Den Scheinwerfer-Steckverbinder
lösen, dann den Scheinwerferein-
satz abnehmen und anschließend
die Lampenschutzkappe entfernen.
1. Scheinwerfer-Steckverbinder 1. Lampenschutzkappe
11
5JX-9-G0 (XVS125) 4/9/0 11:32 PM Page 62
