2000 YAMAHA XVS1100A Manual de utilização (in Portuguese)

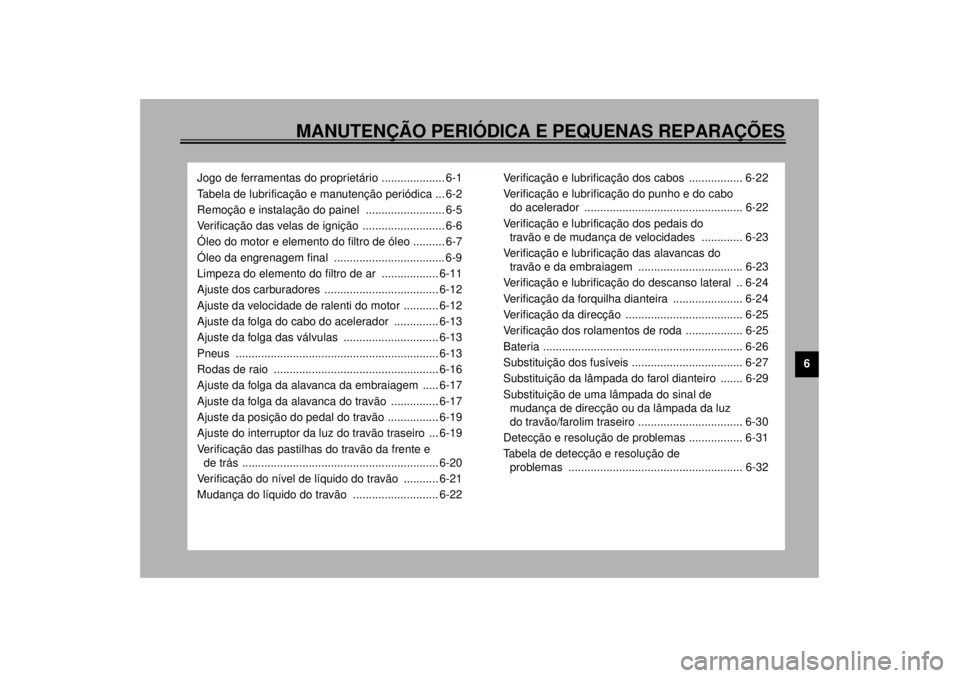

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
Jogo de ferramentas do proprietário .................... 6-1
Tabela de lubrificação e manutenção periódica ... 6-2
Remoção e instalação do painel ......................... 6-5
Verificação das velas de ignição .......................... 6-6
Óleo do motor e elemento do filtro de óleo .......... 6-7
Óleo da engrenagem final ................................... 6-9
Limpeza do elemento do filtro de ar .................. 6-11
Ajuste dos carburadores .................................... 6-12
Ajuste da velocidade de ralenti do motor ........... 6-12
Ajuste da folga do cabo do acelerador .............. 6-13
Ajuste da folga das válvulas .............................. 6-13
Pneus ................................................................ 6-13
Rodas de raio .................................................... 6-16
Ajuste da folga da alavanca da embraiagem ..... 6-17
Ajuste da folga da alavanca do travão ............... 6-17
Ajuste da posição do pedal do travão ................ 6-19
Ajuste do interruptor da luz do travão traseiro ... 6-19
Verificação das pastilhas do travão da frente e
de trás .............................................................. 6-20
Verificação do nível de líquido do travão ........... 6-21
Mudança do líquido do travão ........................... 6-22Verificação e lubrificação dos cabos ................. 6-22
Verificação e lubrificação do punho e do cabo
do acelerador .................................................. 6-22
Verificação e lubrificação dos pedais do
travão e de mudança de velocidades ............. 6-23
Verificação e lubrificação das alavancas do
travão e da embraiagem ................................. 6-23
Verificação e lubrificação do descanso lateral .. 6-24
Verificação da forquilha dianteira ...................... 6-24
Verificação da direcção ..................................... 6-25
Verificação dos rolamentos de roda .................. 6-25
Bateria ............................................................... 6-26
Substituição dos fusíveis ................................... 6-27
Substituição da lâmpada do farol dianteiro ....... 6-29
Substituição de uma lâmpada do sinal de
mudança de direcção ou da lâmpada da luz
do travão/farolim traseiro ................................. 6-30
Detecção e resolução de problemas ................. 6-31
Tabela de detecção e resolução de
problemas ....................................................... 6-32
P_5KS.book Page 1 Monday, August 21, 2000 1:00 PM

6-1
6
PAU00462
6-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
AV I S O
@ Se não estiver familiarizado com o tra-
balho de manutenção do motociclo, so-
licite a um concessionáro Yamaha que o
efectue. @
PAU01129
Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se dentro do compartimento de ar-
mazenagem. (Consulte a página 3-14 para
obter instruções relativas aos procedimen-
tos de abertura do compartimento de arma-
zenagem.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:@ Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si. @
PW000063
AV I S O
@ As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um concessioná-
rio Yamaha antes de tentar fazer
alterações. @
1. Jogo de ferramentas do proprietário
P_5KS.book Page 1 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU00473
Tabela de lubrificação e manutenção periódica
CP-01PNo. ITEM INSPECÇÕES E SERVIÇOS DE MANUTENÇÃOInicial
1.000 kmA cada A cada
Inspec-
ção anual
6.000 km 12.000 km
1
*Tubo de combustível• Inspeccione os tubos de combustível quanto a rachaduras ou
avarias.
• Substitua-os, caso necessário.ÖÖ
2*Filtro de combustível• Inspeccione as condições.
• Substitua-os, caso necessário.Ö
3 Velas de ignição• Inspeccione as condições.
• Limpe-a, regradue-a ou substitua-a, se necessário.Ö
4*Válvulas• Inspeccione a folga da válvula.
• Ajuste-a, se necessário.Ö
5 Filtro de ar• Limpe-o ou substitua-o, se necessário.Ö
6Embraiagem• Inspeccione o funcionamento.
• Ajuste ou substitua o cabo.ÖÖ
7*Travão frontal• Verifique o nível de líquido e o veículo quanto a fugas de líquido.
(Veja NOTA na página 6-4.)
• Corrija em conformidade.
• Substitua as pastilhas do travão, se necessário.ÖÖ Ö
8*Travão traseiro• Verifique o nível de líquido e o veículo quanto a fugas de líquido.
(Veja NOTA na página 6-4.)
• Corrija em conformidade.
• Substitua as pastilhas do travão, se necessário.ÖÖ Ö
9*Rodas• Inspeccione o balanceamento, a excentricidade, a tensão do raio e
se há avarias.
• Aperte os raios e rebalanceie.Substitua, se necessário.Ö
10*Tubos do travão• Verifique se há rachaduras ou avarias.
• Substitua-os, se necessário.ÖÖ
P_5KS.book Page 2 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
11
*Pneus• Inspeccione a profundidade da face de rolamento e se há avarias.
• Substitua-os, caso necessário.
• Inspeccione a pressão de ar.
• Corrija, se necessário.Ö
12*Rolamentos das rodas• Inspeccione os rolamentos quanto a frouxidões ou avarias.
• Substitua-os, caso necessário. Ö
13*Braço oscilante• Inspeccione o ponto de articulação do braço oscilante quanto à
folga.
• Corrija, se necessário.
• Lubrifique com graxa de bissulfeto de molibdénio a cada 24.000 km
ou 24 meses (o que chegar primeiro).Ö
14*Casquilhos da direcção• Inspeccione a folga dos casquilhos e a direcção quanto a
asperezas.
• Corrija em conformidade.
• Lubrifique com graxa a base de sabão de lítio a cada 24.000 km ou
24 meses (o que chegar primeiro).ÖÖÖ
15*Fixadores do chassis• Certifique-se de que todas as porcas, parafusos e tarrachas estejam
devidamente apertados.
• Aperte-os, se necessário.ÖÖ
16 Cavalete lateral• Inspeccione o funcionamento.
• Lubrifique e conserte, se necessário.ÖÖ
17*Interruptor do cavalete
lateral• Inspeccione o funcionamento.
• Substitua-o, caso necessário.ÖÖ Ö
18*Forquilha frontal• Verifique o funcionamento e se há fugas de óleo.
• Corrija em conformidade.Ö
19*Armação do
amortecedor de
choques traseiro• Verifique o funcionamento e o amortecedor de choques quanto a
vazamentos de óleo.
• Substitua a armação do amortecedor de choques, se necessário. Ö
20*Carburadores• Verifique a velocidade de ralenti do motor, a sincronização e o
funcionamento do motor de arranque.
• Ajuste, se necessário.ÖÖ Ö No. ITEM INSPECÇÕES E SERVIÇOS DE MANUTENÇÃOInicial
1.000 kmA cada A cada
Inspec-
ção anual
6.000 km 12.000 km
P_5KS.book Page 3 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
* Visto estes itens exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite assistência a um concessionário Yamaha.
PAU03206
NOTA:@ l
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção aos 6.000 km ou aos
12.000 km.
l
O fitro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
l
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, ajuste o nível de líquido do travão.
• Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido do travão de dois em dois anos.
• Substitua os tubos do travão de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
@21 Óleo do motor• Verifique o nível de óleo e o veículo quanto a vazamentos de óleo.
• Corrija, se necessário.
• Troque. (Aqueça o motor antes da drenagem.)ÖÖ Ö
22
*Elemento do filtro de
óleo do motor• Substitua.ÖÖ
23Óleo da engrenagem
final• Verifique o nível de óleo e o veículo quanto a vazamentos de óleo.
• Troque o óleo nos 1.000 km iniciais e, a seguir, a cada 24.000 km
ou 24 meses (o que chegar primeiro) .ÖÖ Ö
24 Peças móveis e cabos• Lubrifique-os, se necessário.ÖÖ
25*Sistema de inducção de
ar• Inspeccione a válvula de corte de ar e a válvula por diapasão quanto
a avarias.
• Substitua o sistema de indução de ar inteiro, se necessário.Ö
26*Luzes, sinais e
interruptores• Inspeccione o funcionamento.
• Corrija-os, se necessário.
• Regule o feixe do farol dianteiro, se necessário.ÖÖ Ö No. ITEM INSPECÇÕES E SERVIÇOS DE MANUTENÇÃOInicial
1.000 kmA cada A cada
Inspec-
ção anual
6.000 km 12.000 km
P_5KS.book Page 4 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU01777

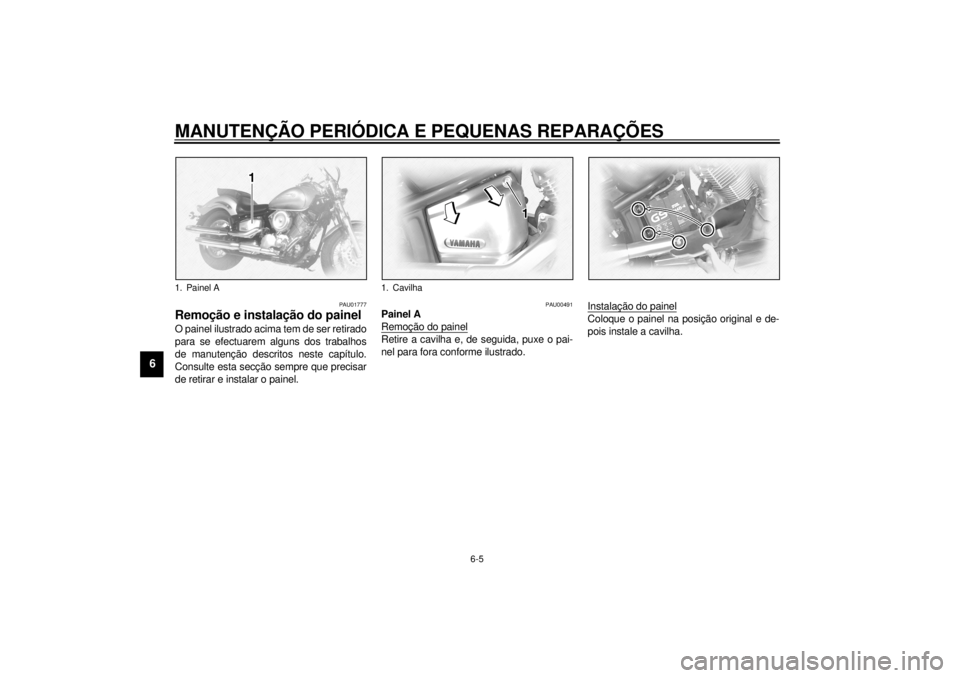

Remoção e instalação do painel O painel ilustrado acima tem de ser retirado
para se efectuarem alguns dos trabalhos
de manutenção descritos neste capítulo.
Consulte esta secção sempre que precisar
de retirar e instalar o painel.
PAU00491
Painel A
Remoção do painelRetire a cavilha e, de seguida, puxe o pai-
nel para fora conforme ilustrado.Instalação do painel
Coloque o painel na posição original e de-
pois instale a cavilha.
1. Painel A
1. Cavilha
P_5KS.book Page 5 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU01673
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.
Remoção de uma vela de ignição
1. Retire a cobertura da vela de ignição
apropriada (direita traseira ou esquer-
da dianteira) puxando-a para fora con-
forme ilustrado.
2. Retire a tampa da vela de ignição.3. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.
Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o
motociclo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.
NOTA:@ Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
ter um defeito. Não tente diagnosticar você
mesmo este tipo de problemas. Em vez dis-
so, solicite a um concessionário Yamaha
que verifique o motociclo. @3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
1. Cobertura da vela de ignição
1. Chave de velas
Vela de ignição especificada:
BPR7ES (NGK) ou
W22EPR-U (DENSO)
P_5KS.book Page 6 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA:@ Caso não possua uma chave de binário
para instalar a vela de ignição, um bom cál-
culo do binário correcto é 1/4–1/2 volta
após a vela estar bem apertada à mão. No
entanto, a vela de ignição deverá ser aper-
tada com o binário especificado logo que
possível. @4. Instale a tampa da vela de ignição.
5. Coloque a cobertura das velas de igni-
ção na posição original.
PAU01712
Óleo do motor e elemento do
filtro de óleo O nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Verificação do nível de óleo do motor
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.
a. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0,7–0,8 mm
Binário de aperto:
Vela de ignição:
20 Nm (2,0 m·kg)
1. Janela de verificação do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
P_5KS.book Page 7 Monday, August 21, 2000 1:00 PM
