MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
PAU00818
Substituição dos fusíveisA caixa de fusível encontra-se sob do as-
sento do condutor. Se algum fusível se
queimar, desligue o interruptor principal e o
interruptor do circuito em questão. Instale
um novo fusível com a amperagem especi-
ficada. Ligue os interruptores e veja se o
dispositivo eléctrico funciona. Se o fusível
voltar a queimar-se imediatamente, consul-
te um concessionário Yamaha.
PC000103
PRECAUÇÃO:@ Não utilize fusíveis com amperagem su-
perior à recomendada. A substituição de
um fusível por outro de amperagem ina-
dequada pode causar deterioração a
todo o sistema eléctrico e mesmo incên-
dios. @
PAU01524
Substituição da lâmpada do farolEsta moto está equipada com um farol de
lâmpada de quartzo. Se a lâmpada do farol
estiver queimada, substitua-a da seguinte
maneira:
1. Retire os parafusos do farol.
1. Fusível principal
2. Fusível do farol dianteiro
3. Fusível do sistema de sinalização
4. Fusível da ignição
5. Fusível de reserva (´ 2)
Fusívels especificado:
Fusível principal: 30 A
Fusível do farol dianteiro: 15 A
Fusível do sistema de
sinalização: 15 A
Fusível da ignição: 15 A
1. Parafuso (´ 2)
P_3bt_Periodic.fm Page 27 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
2. Retire o conector, o farol, e então a
cobertura da lâmpada.3. Rode o suporte da lâmpada para a es-
querda e retire a lâmpada defeituosa.
PW000119
AV I S O
@ Mantenha produtos inflamáveis e as
mãos distantes de lâmpadas acesas,
dado estarem quentes. Não toque numa
lâmpada enquanto ela não arrefecer. @4. Coloque uma nova lâmpada e segure-
a com o suporte.
PC000105
PRECAUÇÃO:@ Evite tocar na parte de vidro de uma
lâmpada. Mantenha-a livre de óleo; dou-
tro modo, a transparência do vidro, a
vida da lâmpada e o fluxo luminoso se-
rão adversamente afectados. Se chegar
óleo à lâmpada, limpe-a completamente
com um pano humedecido em álcool ou
diluente de verniz. @5. Recoloque a cobertura da lâmpada,
os conectores e a o farol. Caso seja
necessário ajustar o feixe do farol,
confie o ajuste a uma concessionária
Yamaha.
1. Conector
2. Cobertura da lâmpada
1. Suporte de lâmpada
1. Não toque
P_3bt_Periodic.fm Page 28 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAU00855
Substituição da lâmpada do
farolim e do sinal de mudança de
direcção1. Remova os parafusos e a lente.2. Pressione para dentro a lâmpada e
gire-a para a esquerda.
3. Coloque a nova lâmpada no receptá-
culo. Pressione a lâmpada para den-
tro e gire-a para a direita, até que se
encaixe no receptáculo.
4. Instale a lente e os parafusos.
PC000108
PRECAUÇÃO:@ Não aperte excessivamente os parafu-
sos, visto que a lâmpada poderá que-
brar-se. @
PAU01008
Detecção de avariasEmbora as motos Yamaha sejam objecto
de uma inspecção rigorosa antes de sairem
da fábrica, podem ocorrer avarias quando
funcionam.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição pode en-
fraquecer o arranque ou provocar uma
perda de potência.
Se a sua moto necessitar de qualquer repa-
ração, leve-a ao concessionário Yamaha.
Os técnicos competentes do concessioná-
rio Yamaha têm a ferramenta, a experiên-
cia e o know-how para lhe reparar
convenientemente a moto. Utilize peças
exclusivamente Yamaha. As imitações po-
dem parecer-se com as peças Yamaha,
mas são frequentemente de qualidade infe-
rior. Por conseguinte, duram menos e po-
dem levar a facturas de reparação
dispendiosas.
1. Parafuso (´ 2)
1. Lâmpada (´ 2)
P_3bt_Periodic.fm Page 29 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PAU01562
Diagrama de avarias
PW000125
AV I S O
@ Nunca verifique o sistema de combustível a fumar ou perto de uma chama. @
2. Compressão 1. CombustívelVerificação do com-
bustivel do depósito.Combustível suficiente.
Algum conbustíval.Passe para a inspecção da compressão.
Meta combustível.
O motor não arranca; inspeccione a compressão.
Utilize o motor de
arranque eléctrico.Há compressão.
Não há compressão.Passe para a inspecção da ignição.
Peça a um concessionário Yamaha para verificar.
Retire as velas de
ignição e verifique o
eléctrodos.Húmido.
Seco.Limpe com um pano seco e ajuste a
distância do electrodo ou substitua as velas.
Peça a um concessionário Yamaha para
verificar.Abra o acelerador meio caminho e
accione o motor.
O motor não arranca. Passe para a
inspecção da bateria.
Utilize o motor de
arranque eléctrico.O motor funciona
demasiado rápido.
O motor funciona
demasiado lento.Bateria em bom
estado.
O motor não arranca;
solicite a inspecção a um
concessionário Yamaha.
Verifique o líquido, recarregue,
verrifique as ligaçôes.
3. Ignição
4. Bateria
P_3bt_Periodic.fm Page 30 Wednesday, July 14, 1999 1:45 PM

P_3bt_Periodic.fm Page 31 Wednesday, July 14, 1999 1:45 PM

7

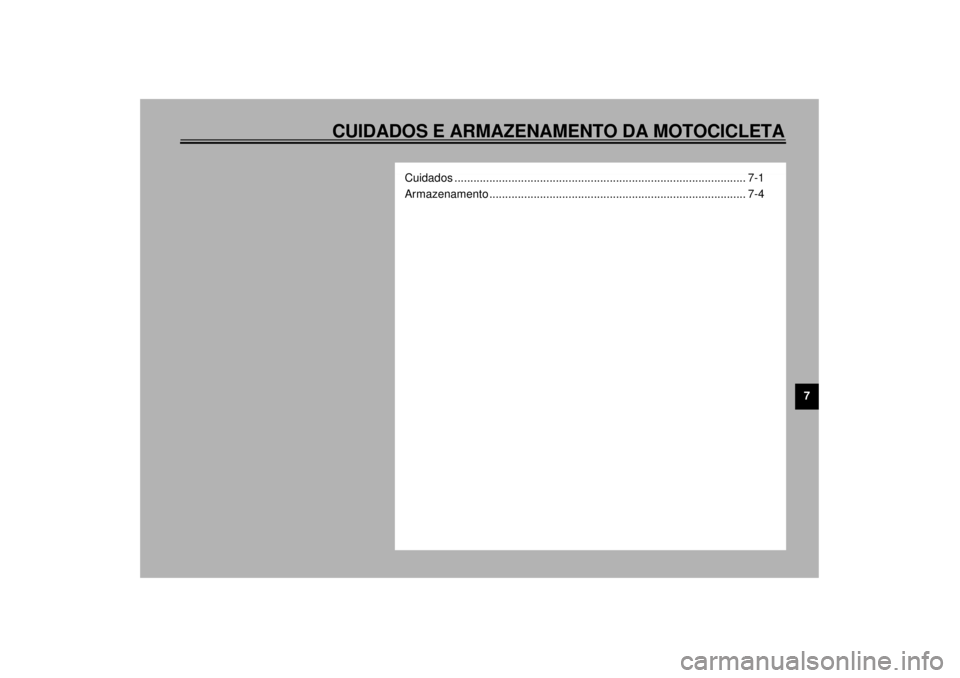

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
Cuidados ............................................................................................ 7-1
Armazenamento ................................................................................. 7-4
P_3bt_CleaningTOC.fm Page 1 Wednesday, July 14, 1999 1:45 PM

7-1
7
PAU01521
7-CUIDADOS E ARMAZENAMENTO DA MOTOCICLETACuidadosA exposição da sua tecnologia torna a mo-
tocicleta mais charmosa, mas também
mais vulnerável. Embora componentes de
alta qualidade sejam utilizados, estes não
são completamente resistentes a enferruja-
mento. Enquanto um tubo de escape enfer-
rujado pode permanecer desapercebido
num automóvel, não parece atrativo numa
motocicleta. Cuidados frequentes e apro-
priados, porém, manterão a sua moto com
boa aparência, estenderão a sua vida útil e
preservarão o seu desempenho. Mais ain-
da, a garantia estabelece que o veículo
deve ser apropriadamente cuidado. Por to-
das essas razões, recomendamos a obser-
vação das precauções de limpeza e
armazenamento a seguir.Antes da limpeza
1. Cubra as saídas do silencioso sacos
plásticos.
2. Certifique-se de que todas as capas e
tampas, bem como todos os acopla-
dores e conectores eléctricos, incluin-
do as capas de vela de ignição,
estejam firmemente instalados.
3. Remova sujidades extremamente re-
sistentes, como óleo queimado no
cárter, com um agente desengraxante
e uma escova, mas nunca aplique tais
produtos nas vedações, anilhas, en-
grenagens, corrente de transmissão e
eixos da roda. Sempre enxague a su-
jidade e o desengraxante com água.Limpeza
Após o uso normal
Remova a sujidade com água morna, um
detergente neutro e uma esponja limpa ma-
cia, e então enxague com água limpa abun-
dante. Utilize uma escova de dentes ou de
garrafas para partes difíceis de se alcançar.
Sujidades mais resistentes e insectos sai-
rão com maior facilidade, se a área for co-
berta com um pano molhado por alguns
minutos antes da limpeza.
P_3bt_Cleaning.fm Page 1 Wednesday, July 14, 1999 1:46 PM

CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-2
7
PCA00010
PRECAUÇÃO:@ l
Evite utilizar limpadores de roda
ácidos intensos, especialmente em
rodas radiadas. Caso utilize tais
produtos para sujidades difíceis de
serem removidas, não os mante-
nha por mais tempo que o instruí-
do, e então enxague
completamente com água, seque
imediatamente a área e aplique um
aerosol de protecção contra corro-
sões.
l
A limpeza inapropriada pode avari-
ar pára-ventos, capotas, paineis e
outras peças plásticas. Utilize so-
mente uma esponja ou pano macio
e limpo com detergente suave e
água para limpar a parte plástica.
l
Não utilize nenhum produto quími-
co adstringente nas partes plásti-
cas. Certifique-se de evitar a
utilização de panos ou esponjas
que tenham entrado em contacto
com produtos de limpeza abrasivos
ou fortes, solventes ou diluentes,
combustíveis (gasolina), remove-
dores ou inibidores de ferrugem,
fluido de travão, anticongelantes
ou electrólitos.
l
Não utilize lavadoras de alta pres-
são ou limpadores de pressão a va-
por, pois os mesmos podem
causar infiltração de água e deteri-
oração das seguintes áreas: veda-
ções (dos rolamentos das rodas,
dos casquilhos do braço articula-
do, forquilhas e travões), compo-
nentes eléctricos (acopladores,
conectores, instrumentos, interrup-
tores e luzes), tubos de respiração
e orifícios de ventilação.
l
Para motocicletas equipadas com
um pára-vento: Não utilize limpado-
res fortes ou esponjas rígidas, para
evitar embaçamento ou arranhões.
Alguns componentes de limpeza
para plásticos podem deixar riscos
no pára-vento. Teste o produto em
uma pequena parte coberta do
pára-vento para certificar-se de não
deixar nenhuma marca. Caso o
pára-vento seja riscado, utilize um
componente de polimento de plás-
tico de qualidade após lavar.
@Após a condução sob chuva, nas cercaniasdo mar ou em estradas salinasVisto que o sal do mar ou o sal pulverizado
nas estradas no inverno são extremamente
corrosivos em combinação com água, exe-
cute os passos a seguir após cada condu-
ção sob chuva, nas cercanias do mar ou
em estradas pulverizadas com sal. (Sal pul-
verizado no inverno pode permanecer nas
estradas ainda na primavera.)
