2000 YAMAHA XJ600S Instructieboekje (in Dutch)

L
7-5
ONDERHOUD EN OPSLAG VAN DE MOTORFIETS
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-7.frame
c. Breng de bougiedoppen op de bou-
gies aan en plaats de bougies op de
cilinderkop zodat de elektroden ge-
aard zijn. (Dit om het vonken van de
bougies tijdens de volgende stap te
voorkomen.)
d. Laat nu met de starter de motor enke-
le slagen ronddraaien. (Hierdoor wor-
den de cilinderwanden bedekt met
een laagje motorolie.)
e. Verwijder de bougiedoppen van de
bougies en breng de bougies en de
bougiedoppen weer op hun plaats
aan.
DWA00003
Voor het laten draaien van de motor
dient u de elektroden van de bougies te
aarden, om ongelukken of schade door
het vonken van de bougies te voorko-
men.
6. Smeer alle bedieningskabels en de
scharnierpunten van alle hendels en
pedalen, evenals de zijstandaard/mid-
denstandaard.7. Controleer de bandenspanning en
breng de banden zonodig op de juiste
spanning, en zet dan de motorfiets op
blokken zodat de beide wielen van de
grond komen. In plaats hiervan kunt u
de motorfiets laten staan, maar dan
zult u elke maand de wielen een klein
stukje moeten draaien, om te voorko-
men dat de banden op het onderste
punt teveel slijten.
8. Breng een plastic zak aan over het uit-
einde van de uitlaatpijpen, zodat er
geen vocht in kan komen.
9. Verwijder de accu en laad deze volle-
dig op. Plaats de accu in een koele
droge ruimte en laad de accu eens per
maand op. Bewaar de accu niet op
een extreem warme of koude plaats
(onder de 0ûC of boven de 30ûC). Zie
voor nadere bijzonderheden de aan-
wijzingen onder ÒOpslag van de accuÓ
in het hoofdstuk ÒPERIODIEK ON-
DERHOUD EN EENVOUDIGE RE-
PARATIESÓ.
OPMERKING:
Zorg dat alle nodige reparaties worden ver-
richt v——r u de motorfiets stalt.

R

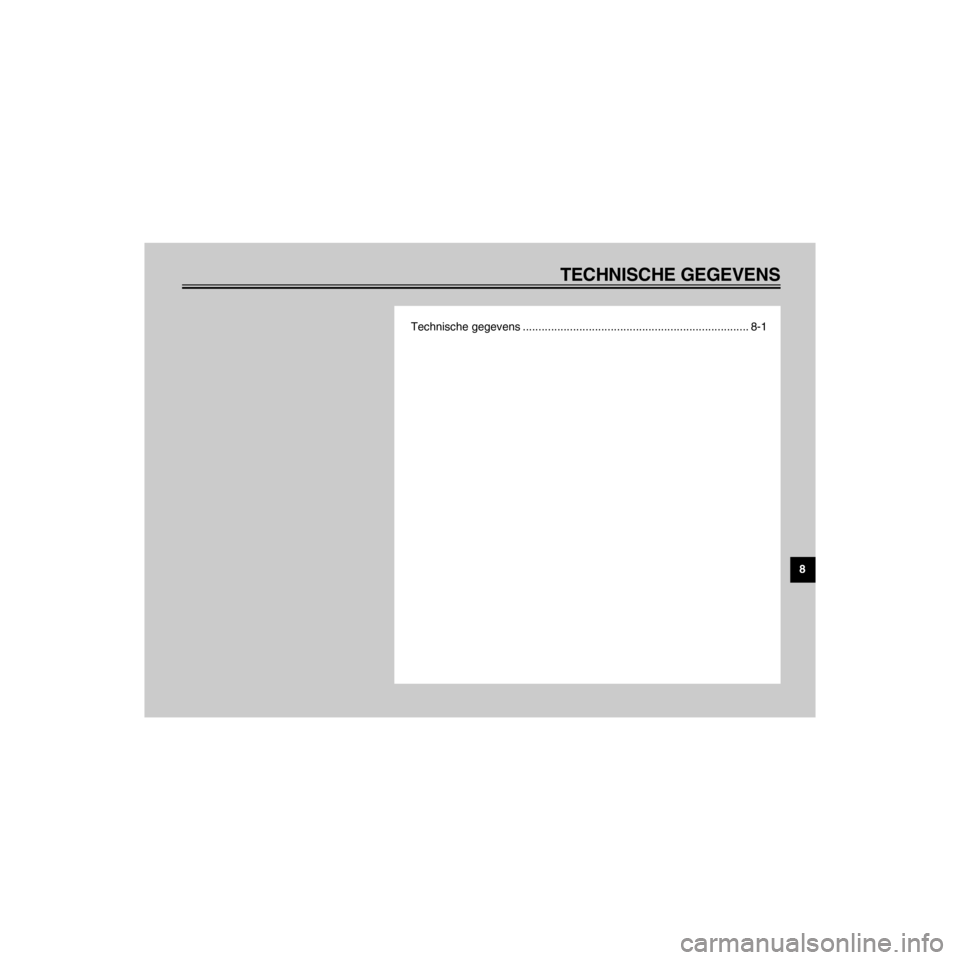

TECHNISCHE GEGEVENS
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-8TOC.frame
Technische gegevens ........................................................................ 8-1

L
8-1
TECHNISCHE GEGEVENS
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-8.frame
Technische gegevens
Model XJ600S / XJ600N
Afmetingen
Grootste lengte 2.170 mm
Grootste breedte 735 mm
Grootste hoogte
XJ600S 1.205 mm
XJ600N 1.090 mm
Zadelhoogte 770 mm
Wielbasis 1.445 mm
Grondspeling 150 mm
Minimale draaicirkel 2.700 mm
Basisgewicht (Met olie en volle benzinetank)
XJ600S 213 kg
XJ600N 210 kg
Motor
Type motor Luchtgekoelde 4-takt, DOHC
Cilinder-opstelling 4 cilinders parrallel voorover
hellend
Verplaatsing 598 cm
3
Boring ´ slag 58,5 ´ 55,7 mm
Kompressieverhouding 10:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)
Motorolie
Ty p e
Aanbevolen klasse motorolie API service SE, SF, SG type of
hoger
Aantal
Periodieke verversing 2,3 L
Verversen van olie en
vervangen van olieÞlter 2,6 L
Totale hoeveelheid 3,1 L
-20û -10û 0û
10û20û 30û
40û50ûC
SAE 10W/30
SAE 15W/40
SAE 20W/40
SAE 20W/50
SAE 10W/40
LET OP:
Gebruik uitsluitend een motorolie die geen anti-frictie mid-
delen bevat. Een motorolie bedoeld voor personenautoÕs
(vaak voorzien van het opschrift ÒEnergy ConservingÓ) be-
vat anti-frictie toevoegingen die slippen van de koppeling
en/of de startmotorkoppeling kunnen veroorzaken, met een
kortere levensduur van de componenten en slechte motor-
prestaties tot gevolg.
DAU01038

R
8-2
TECHNISCHE GEGEVENS
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-8.frame
LuchtÞlterDroog type element
Brandstof
Type Gewone benzine zonder lood
Inhoud brandstoftank 17,0 L
Hoeveelheid reservebrand-
stof3,5 L
Carburateur
Type ´ aantal BDS28 ´ 4
Merk MIKUNI
Beugies
Type/merk CR8E / NGK
U24ESR-N / DENSO
Elektrodenafstand 0,7 ~ 0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Rechte-tandwielenoverbrenging
Primaire reduktie-verhouding 2,225
Secundair reduktie-systeem Ketting-aandrijving
Secundaire reduktie-verhou-
ding 3,000 (behalve voor CH, A)
2,875 (voor CH, A)
Aantel tanden op aandrijfker-
ring- tandwielen achter/voor 48/16 (behalve voor CH, A)
46/16 (voor CH, A)Type overbrenging Konstante aangrijping,
6 versnellingen
Bediening Pedaal voor de linkervoet
Overbreng-verhoudingen
1-se 2,733
2-de 1,778
3-de 1,333
4-de 1,074
5-de 0,913
6-de 0,821
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 25°
Spoorbreedte 97 mm
Banden
Vo o r
Type Tubeless, enkelwandig
Bandenmaat 110 / 80-17 57H
Merk/model MICHELIN / MACADAM 50
DUNLOP / D103FA

L
8-3
TECHNISCHE GEGEVENS
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-8.frame
Achter
Type Tubeless, enkelwandig
Bandenmaat 130 / 70-18 63H
Merk/model MICHELIN / MACADAM 50
DUNLOP / D103A
Maximale belasting*
XJ600S 184 kg
XJ600N 187 kg
Luchtdruk (koube band)
Belasting tot 90 kg*
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 225 kPa (2,25 kg/cm
2, 2,25 bar)
90 kg ~ Maximale
belasting*
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 250 kPa (2,50 kg/cm
2, 2,50 bar)
Bij rijden met hoge
shelheid
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 250 kPa (2,50 kg/cm
2, 2,50 bar)
* Belasting is het totale gewicht van bagage, bestuurder,
made-passagier en accessoires.
Wielen
Vo o r
Type Gegoten
Bandenmaat 17 ´ MT 2,50
Achter
Type Gegoten
Bandenmaat 18 ´ MT 3,50
Remmen
Vo o r
Type Dubbele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4 of DOT 3
Achter
Type Enkele schijfrem
Bediening Bediening met de rechtervoet
Vloeistof DOT 4 of DOT 3
Wielophanging
Vo o r
type Teleskoopvork
Achter
type Zwaaiarm (monocross ophanding)

R
8-4
TECHNISCHE GEGEVENS
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-8.frame
Schokdempers
Voor Lucht-spiraalveer/oliegedempt
Achter Lucht-spiraalveer/gas-olie dem-
per
Veerweg
Voor 140 mm
Achter 110 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
type Wisselstroom-magneet
Standaard
vermogen 14 V, 20 A 5.000 tpm
Accu
Type YTX9-BS, GTX9-BS
Gloeilampen,
capaciteit 12 V, 8 AH
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage´
aantal
Koplamp 12 V, 60/55 W ´ 1
Parkeerlicht 12 V, 4 W ´ 1
(behalve voor GB, IRL)
12 V, 3,4 W ´ 1 (voor GB, IRL)
Achterlicht / remlicht 12 V, 5/21 W ´ 1
Richtingaanwijzerlamp 12 V, 21 W ´ 4Meter-verlichting
XJ600S 12 V, 1,7 W ´ 3
XJ600N 14 V, 3 W ´ 2
12 V, 1,7 W ´ 2
Vrijstand-kontrolelampje 12 V, 3,4 W ´ 1
Grootlicht-kontrolelampje 12 V, 3,4 W ´ 1
Oliepeil-kontrolelampje
XJ600S 12 V, 3,4 W ´ 1
XJ600N 14 V, 3 W ´ 1
Richtingsaanwijzer-
kontrolelampje 12 V, 3,4 W ´ 2
Zekering
Hoofdzekering 30 A
Onstekingszekering 10 A
Signaalsysteemzekering 15 A
Koplampzekering 15 A
Waarschuwingslampzekering 10 A

/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-8.frame

R

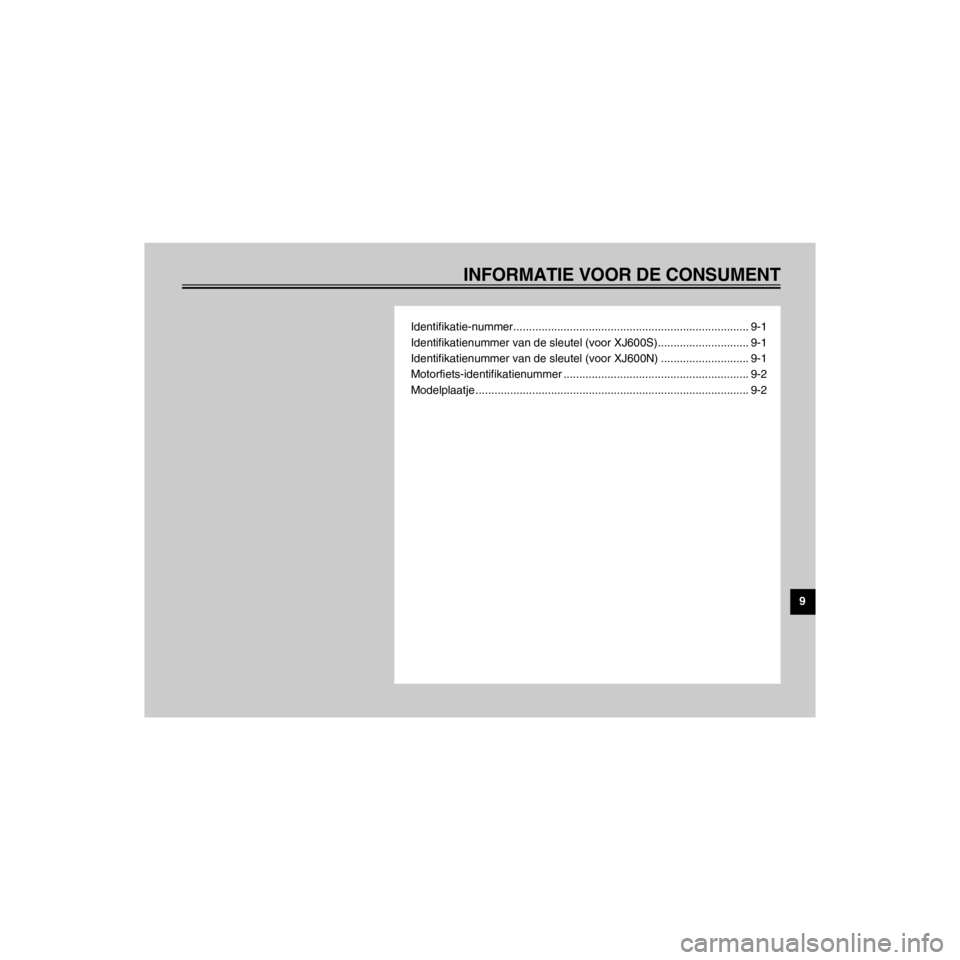

INFORMATIE VOOR DE CONSUMENT
/home/Iida/Junko-data/YMC_om/AA9161_XJ600SN-D6/Dutch/D-9TOC.frame
Identifikatie-nummer........................................................................... 9-1
Identifikatienummer van de sleutel (voor XJ600S)............................. 9-1
Identifikatienummer van de sleutel (voor XJ600N) ............................ 9-1
Motorfiets-identifikatienummer ........................................................... 9-2
Modelplaatje ....................................................................................... 9-2
