Vue d'ensemble et utilisation

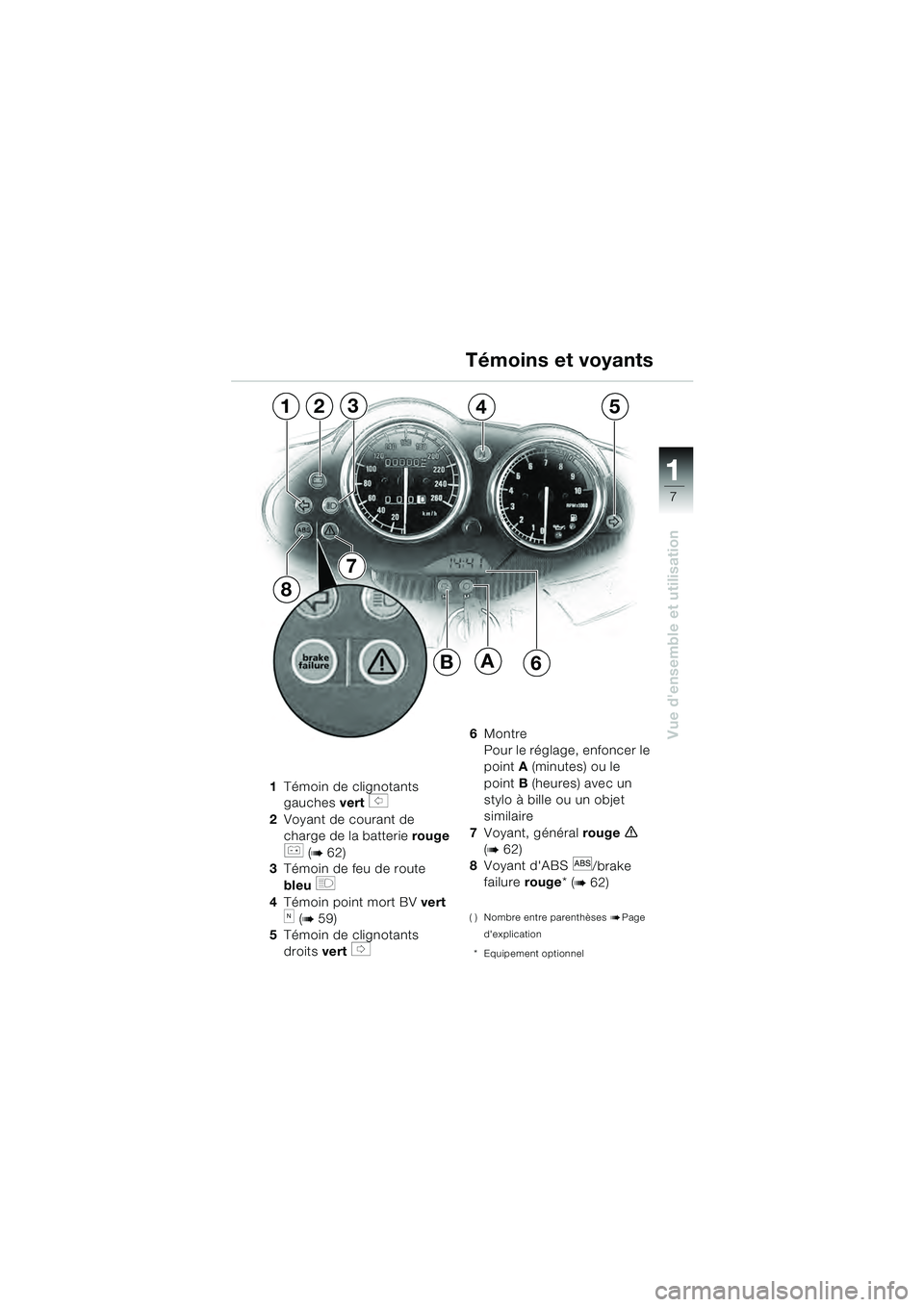

1Témoin de clignotants
gauches vert
s
2 Voyant de courant de
charge de la batterie rouge
r (b 62)
3 Témoin de feu de route
bleu
q
4Témoin point mort BV vert
k (b 59)
5 Témoin de clignotants
droits vert
t
6 Montre
Pour le réglage, enfoncer le
point A(minutes) ou le
point B (heures) avec un
stylo à bille ou un objet
similaire
7 Voyant, général rouge
e
(b 62)
8 Voyant d'ABS
l/brake
failure rouge* (
b 62)
( ) Nombre entre parenthèses bPage
d'explication
* Equipement optionnel
Témoins et voyants
7
12354
8
B6A
10sbkf4.bk Seite 7 Dienstag, 29. Juni 2010 11:14 11

11
8
Vue d'ensemble et utilisation

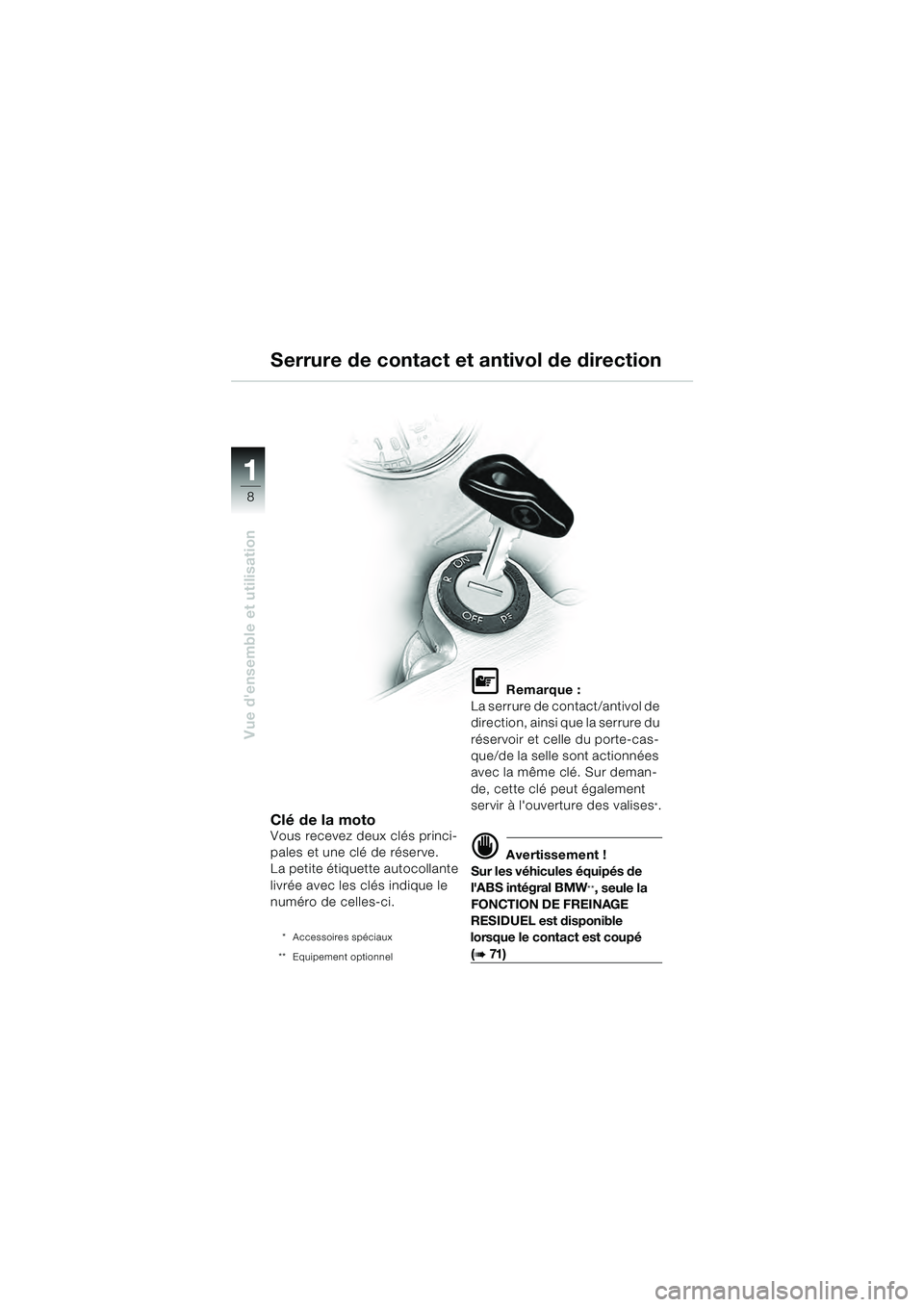

Clé de la motoVous recevez deux clés princi-
pales et une clé de réserve.
La petite étiquette autocollante
livrée avec les clés indique le
numéro de celles-ci.
* Accessoires spéciaux
** Equipement optionnel
L Remarque :
La serrure de contact/antivol de
direction, ainsi que la serrure du
réservoir et celle du porte-cas-
que/de la selle sont actionnées
avec la même clé. Sur deman-
de, cette clé peut également
servir à l'ouverture des valises
*.
d Avertissement !
Sur les véhicules équipés de
l'ABS intégral BMW
**, seule la
FONCTION DE FREINAGE
RESIDUEL est disponible
lorsque le contact est coupé
(b 71 )
Serrure de contact et antivol de direction
10sbkf4.bk Seite 8 Dienstag, 29. Juni 2010 11:14 11

11
9
Vue d'ensemble et utilisation
Serrure de contact et antivol de direction

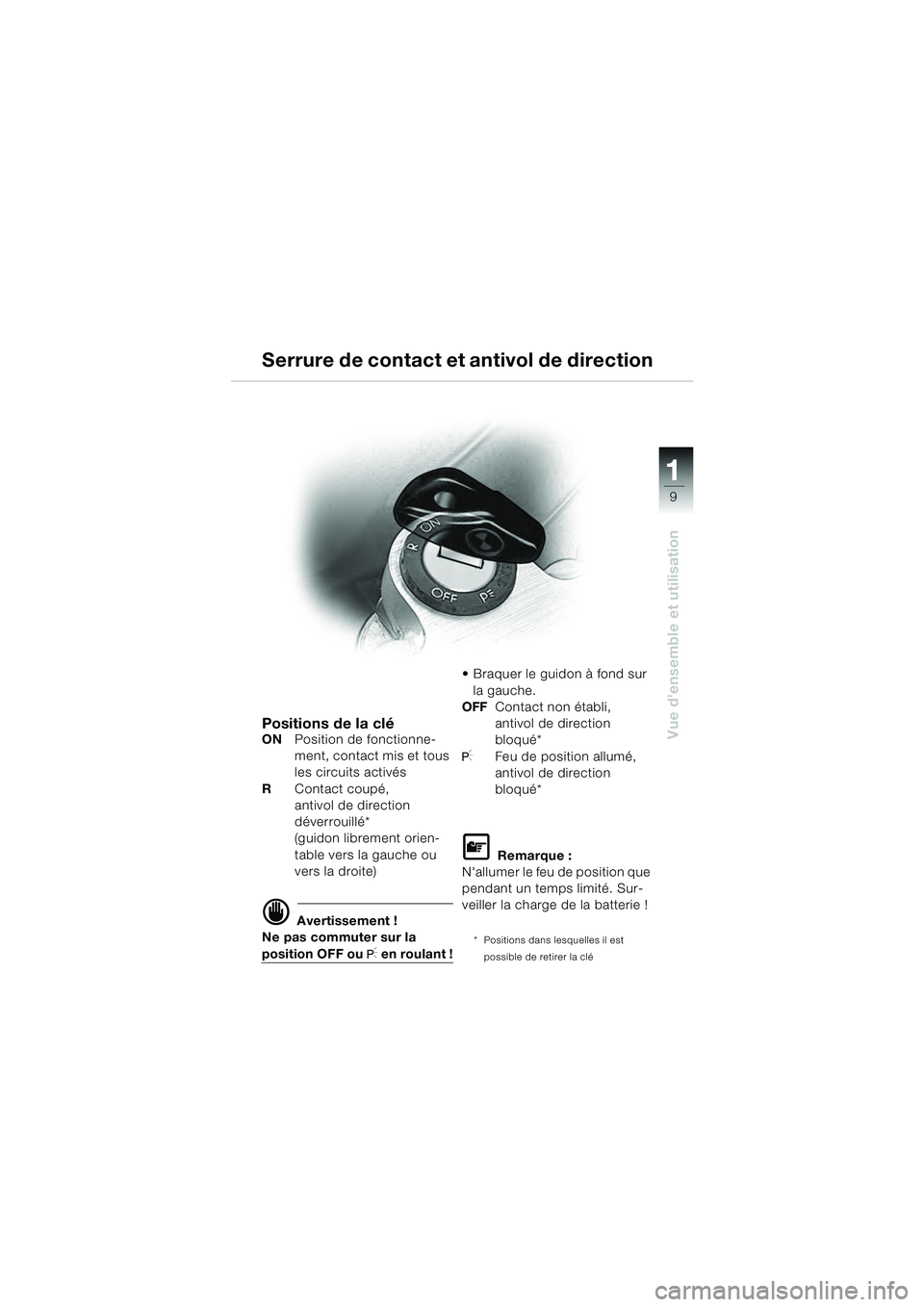

Positions de la cléONPosition de fonctionne-
ment, contact mis et tous
les circuits activés
R Contact coupé,
antivol de direction
déverrouillé*
(guidon librement orien-
table vers la gauche ou
vers la droite)
d Avertissement !
Ne pas commuter sur la
position OFF ou I en roulant ! Braquer le guidon à fond sur
la gauche.
OFF Contact non établi,
antivol de direction
bloqué*
IFeu de position allumé,
antivol de direction
bloqué*
L Remarque :
N'allumer le feu de position que
pendant un temps limité. Sur-
veiller la charge de la batterie !
* Positions dans lesquelles il est
possible de retirer la clé
10sbkf4.bk Seite 9 Dienstag, 29. Juni 2010 11:14 11

11
10
Vue d'ensemble et utilisation
23
4
5
1
d Avertissement !
Pour éviter que de l'air pénè-
tre dans le circuit hydraulique
de l'embrayage : ne pas tour-
ner ou déplacer le commodo !

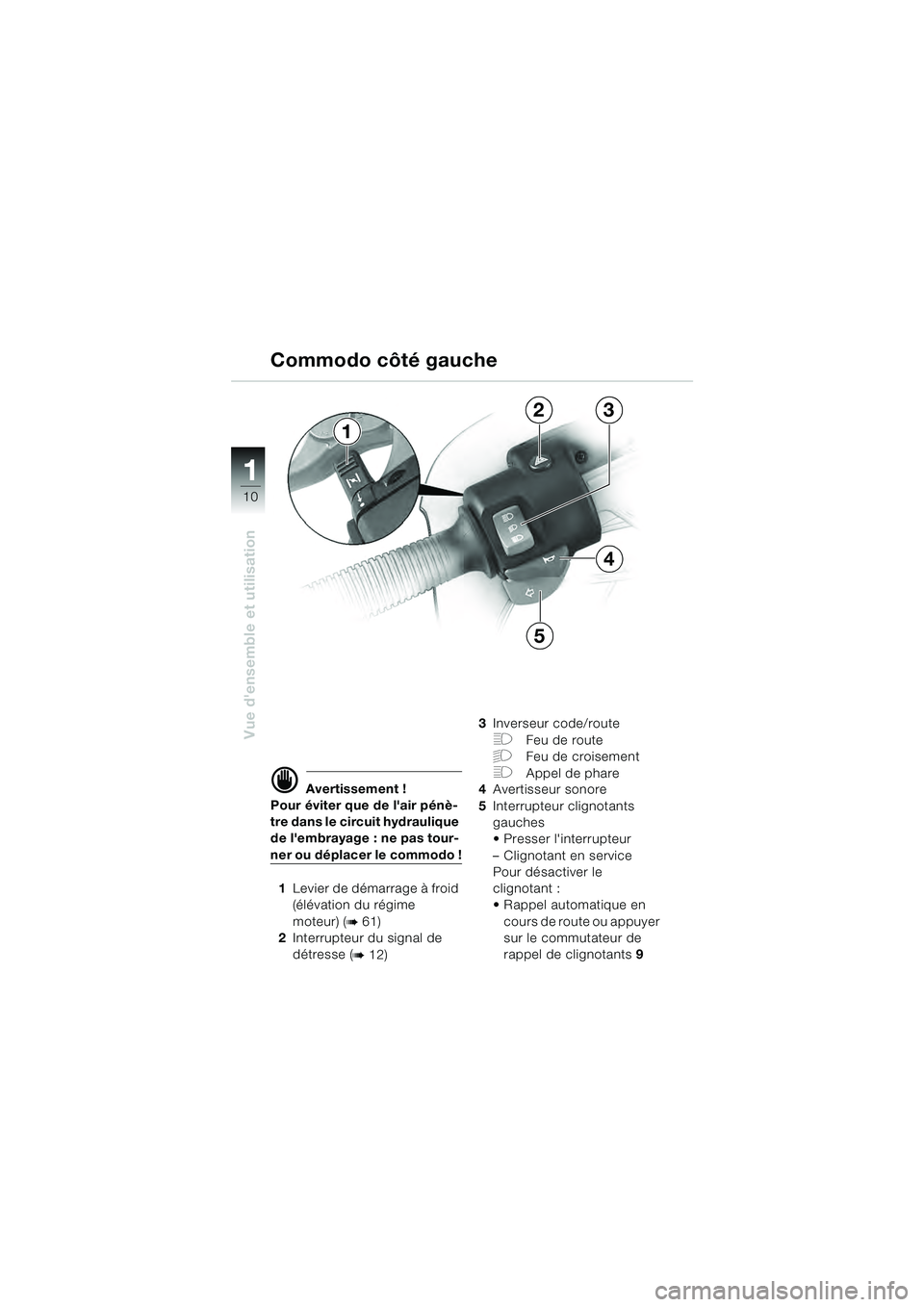

1 Levier de démarrage à froid
(élévation du régime
moteur) (
b 61)
2 Interrupteur du signal de
détresse (
b 12) 3
Inverseur code/route
FFeu de route
GFeu de croisement
FAppel de phare
4 Avertisseur sonore
5 Interrupteur clignotants
gauches
Presser l'interrupteur
– Clignotant en service
Pour désactiver le
clignotant :
Rappel automatique en
cours de route ou appuyer
sur le commutateur de
rappel de clignotants 9
Commodo côté gauche
10sbkf4.bk Seite 10 Dienstag, 29. Juni 2010 11:14 11

11
11
Vue d'ensemble et utilisation
d Avertissement !
Pour éviter la pénétration
d'air dans le circuit de frein-
age : ne pas tourner ou
déplacer le commodo !

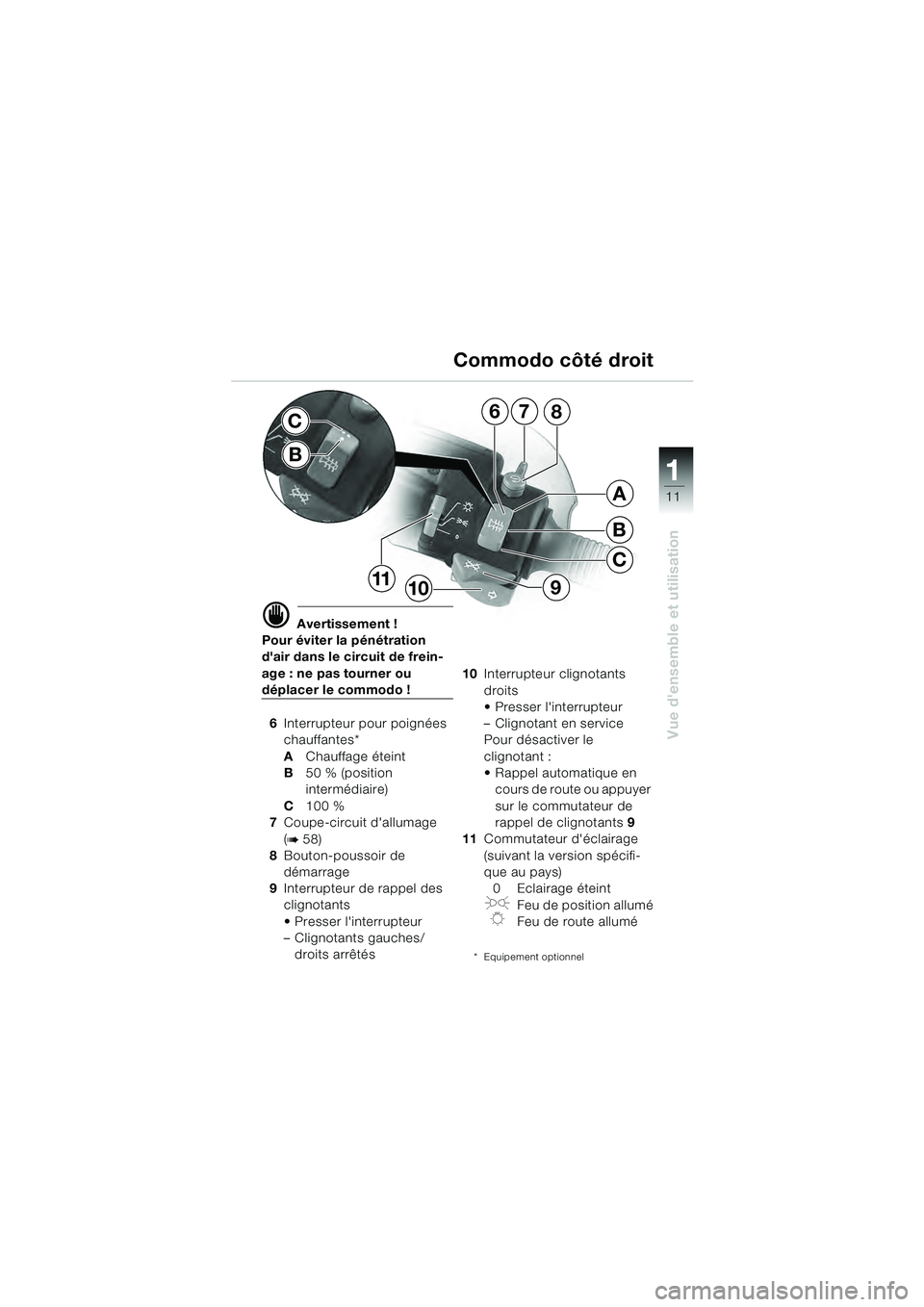

6 Interrupteur pour poignées
chauffantes*
A Chauffage éteint
B 50 % (position
intermédiaire)
C 100 %
7 Coupe-circuit d'allumage
(
b 58)
8 Bouton-poussoir de
démarrage
9 Interrupteur de rappel des
clignotants
Presser l'interrupteur
– Clignotants gauches/
droits arrêtés 10
Interrupteur clignotants
droits
Presser l'interrupteur
– Clignotant en service
Pour désactiver le
clignotant :
Rappel automatique en
cours de route ou appuyer
sur le commutateur de
rappel de clignotants 9
11 Commutateur d'éclairage
(suivant la version spécifi-
que au pays)
0 Eclairage éteint
JFeu de position allumé

KFeu de route allumé
* Equipement optionnel
Commodo côté droit
7
B
C
A
68
91011
C
B
10sbkf4.bk Seite 11 Dienstag, 29. Juni 2010 11:14 11

11
12
Vue d'ensemble et utilisation
Signal de détresse
L Remarque :
Il est impossible d'activer le
signal de détresse lorsque le
contact est coupé.
Ne mettre en marche le signal de
détresse que pendant un temps
limité.
Surveiller la charge de la
batterie !

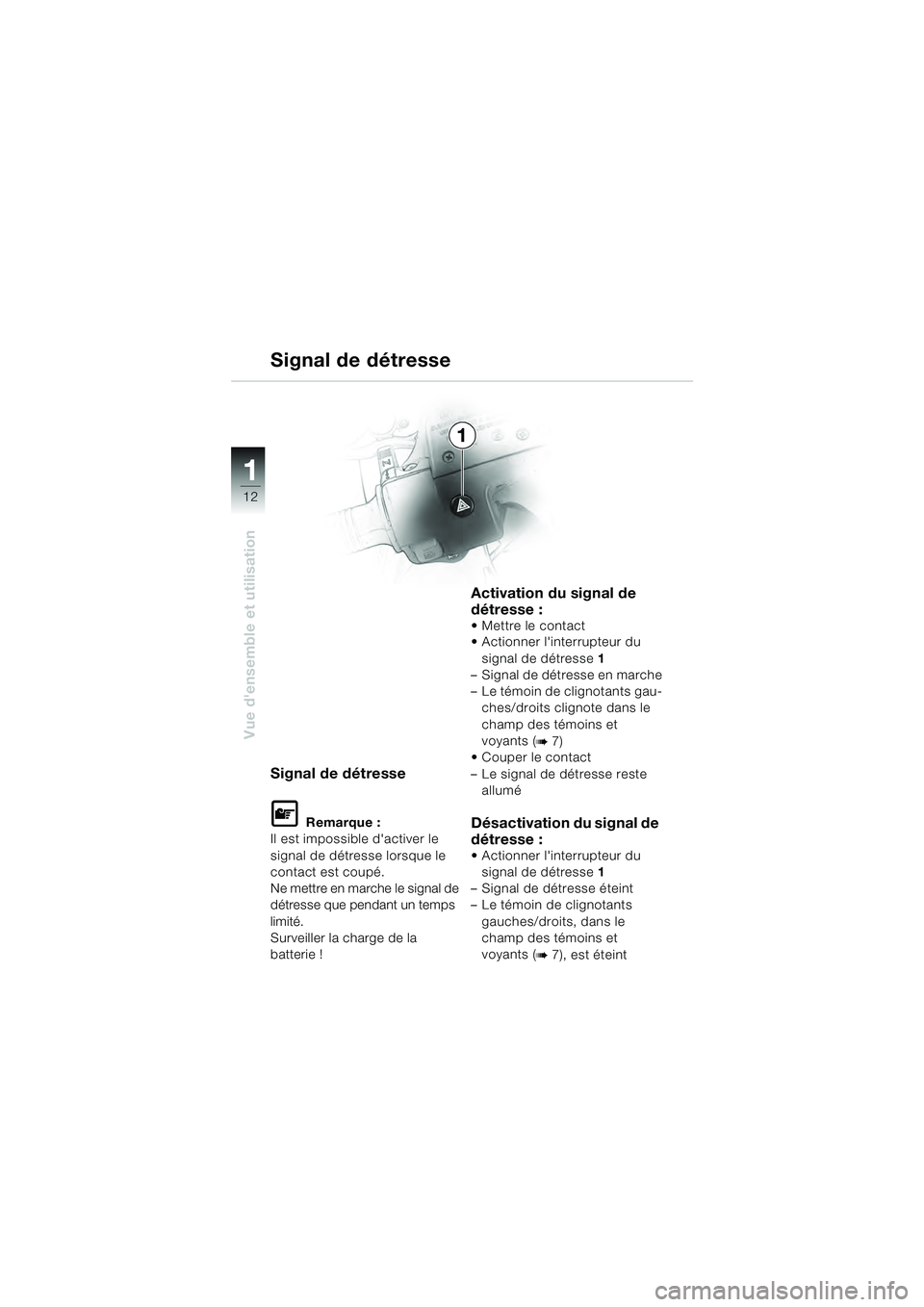

Activation du signal de
détresse :
Mettre le contact
Actionner l'interrupteur du signal de détresse 1
– Signal de détresse en marche
– Le témoin de clignotants gau- ches/droits clignote dans le
champ des témoins et
voyants (
b 7)

– Le signal de détresse reste allumé
Désactivation du signal de
détresse :
Actionner l'interrupteur du signal de détresse 1
– Signal de détresse éteint
– Le témoin de clignotants gauches/droits, dans le
champ des témoins et
voyants (
b 7), est éteint
Signal de détresse
1
10sbkf4.bk Seite 12 Dienstag, 29. Juni 2010 11:14 11

11
13
Vue d'ensemble et utilisation
2
3
14
1

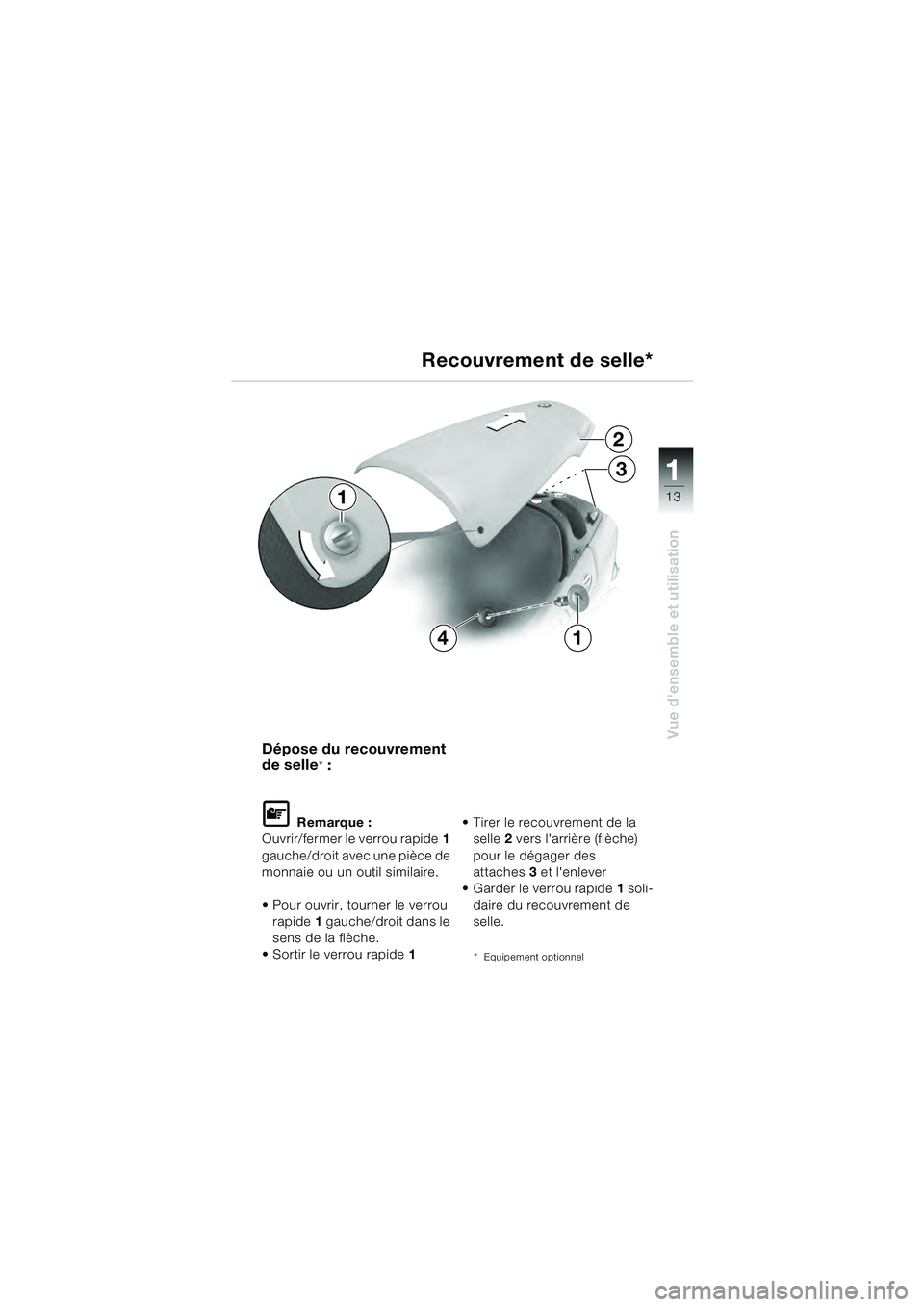

Dépose du recouvrement
de selle
* :
L Remarque :
Ouvrir/fermer le verrou rapide 1
gauche/droit avec une pièce de
monnaie ou un outil similaire.
Pour ouvrir, tourner le verrou rapide 1 gauche/droit dans le
sens de la flèche.
Sortir le verrou rapide 1 Tirer le recouvrement de la
selle 2 vers l'arrière (flèche)
pour le dégager des
attaches 3 et l'enlever
Garder le verrou rapide 1 soli-
daire du recouvrement de
selle.
* Equipement optionnel
Recouvrement de selle*
10sbkf4.bk Seite 13 Dienstag, 29. Juni 2010 11:14 11

11
14
Vue d'ensemble et utilisation

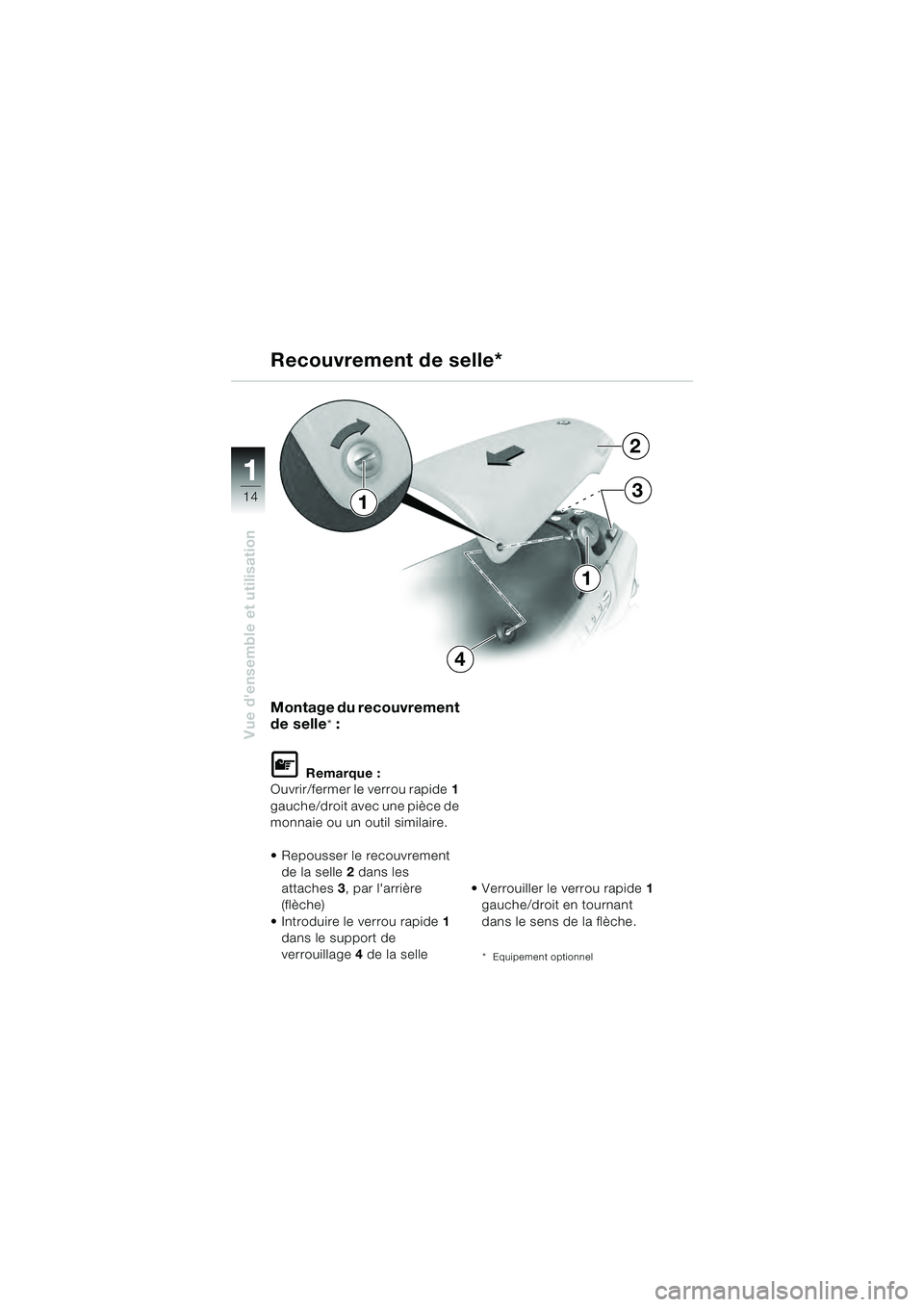

Montage du recouvrement
de selle
* :
L Remarque :
Ouvrir/fermer le verrou rapide 1
gauche/droit avec une pièce de
monnaie ou un outil similaire.
Repousser le recouvrement de la selle 2 dans les
attaches 3, par l'arrière
(flèche)
Introduire le verrou rapide 1
dans le support de
verrouillage 4 de la selle Verrouiller le verrou rapide
1
gauche/droit en tournant
dans le sens de la flèche.
* Equipement optionnel
Recouvrement de selle*
2
3
4
1
