2023 TOYOTA YARIS CROSS navigation

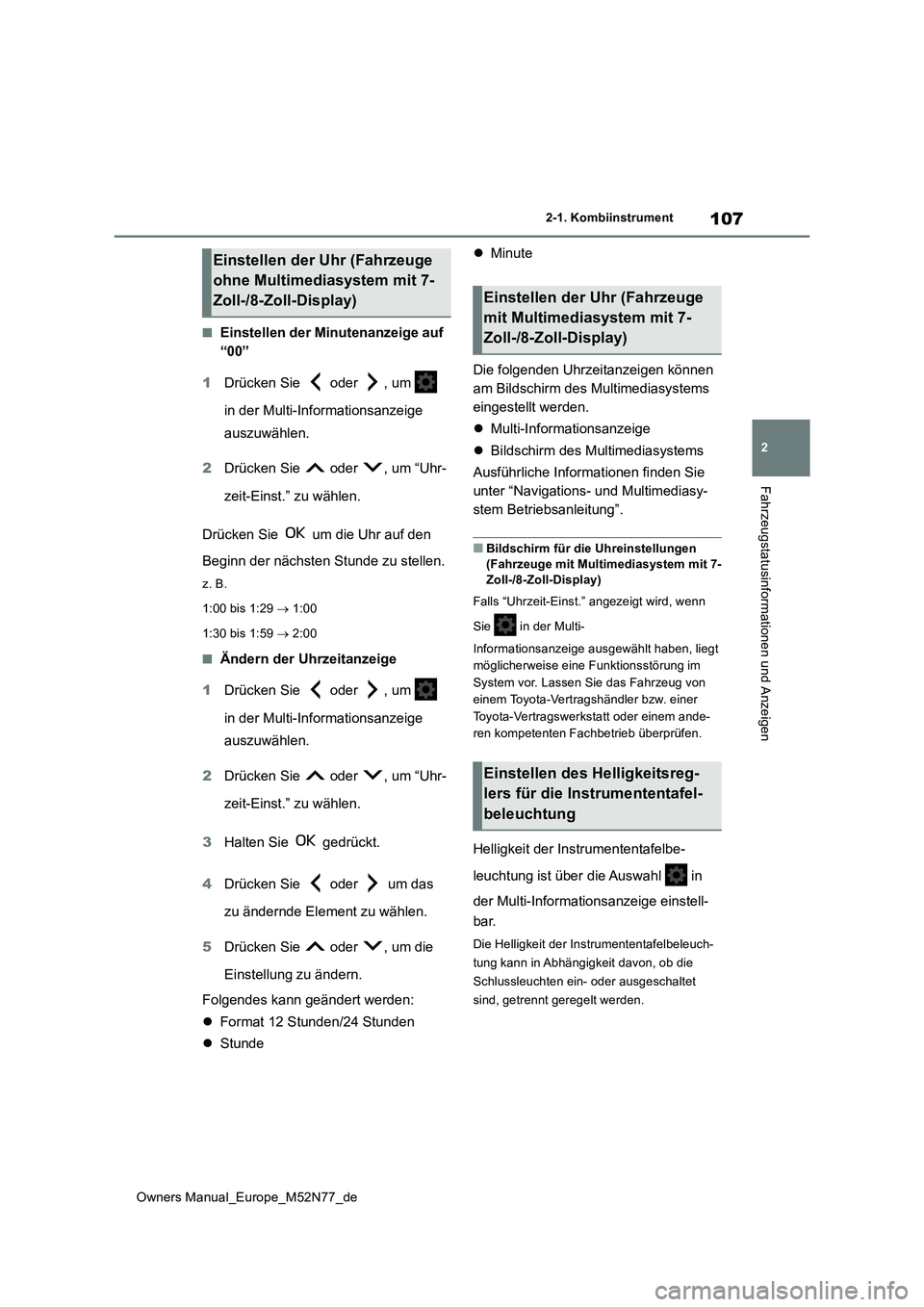

107
2
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr-
zeit-Einst.” zu wählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 Format 12 Stunden/24 Stunden
 Stunde
 Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm für die Uhreinstellungen
(Fahrzeuge mit Multimediasystem mit 7- Zoll-/8-Zoll-Display)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display) Einstellen der Uhr (Fahrzeuge
mit Multimedi asystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

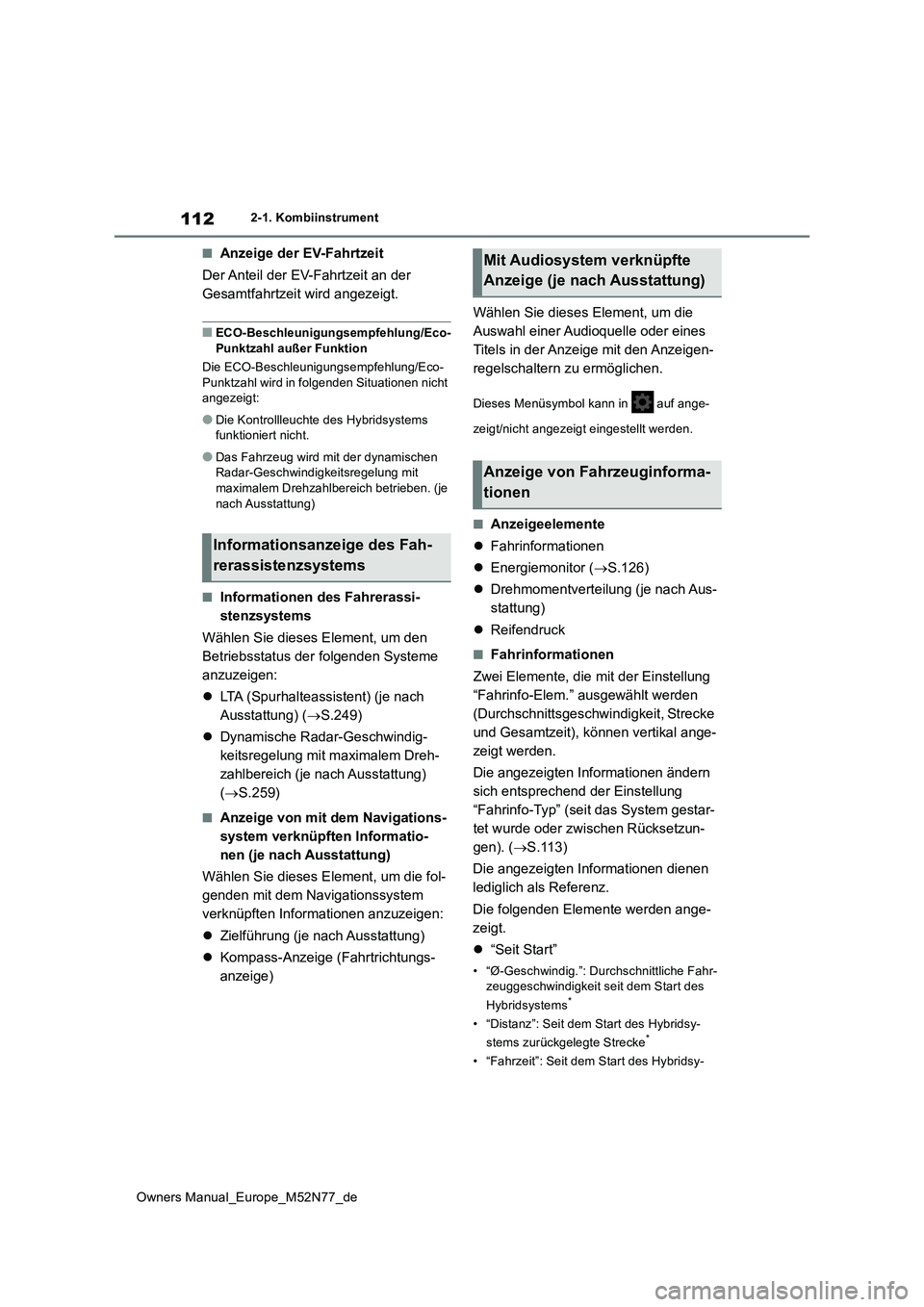

112
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument
■Anzeige der EV-Fahrtzeit
Der Anteil der EV-Fahrtzeit an der
Gesamtfahrtzeit wird angezeigt.
■ECO-Beschleunigungsempfehlung/Eco- Punktzahl außer Funktion
Die ECO-Beschleunigungsempfehlung/Eco-
Punktzahl wird in folgenden Situationen nicht angezeigt:
●Die Kontrollleuchte des Hybridsystems funktioniert nicht.
●Das Fahrzeug wird mit der dynamischen Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich betrieben. (je
nach Ausstattung)
■Informationen des Fahrerassi-
stenzsystems
Wählen Sie dieses Element, um den
Betriebsstatus der folgenden Systeme
anzuzeigen:
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.249)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.259)
■Anzeige von mit dem Navigations-
system verknüpften Informatio-
nen (je nach Ausstattung)
Wählen Sie dieses Element, um die fol-
genden mit dem Navigationssystem
verknüpften Informationen anzuzeigen:
 Zielführung (je nach Ausstattung)
 Kompass-Anzeige (Fahrtrichtungs-
anzeige)
Wählen Sie dieses Element, um die
Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigen-
regelschaltern zu ermöglichen.
Dieses Menüsymbol kann in auf ange-
zeigt/nicht angezeigt eingestellt werden.
■Anzeigeelemente
 Fahrinformationen
 Energiemonitor (S.126)
 Drehmomentverteilung (je nach Aus-
stattung)
 Reifendruck
■Fahrinformationen
Zwei Elemente, die mit der Einstellung
“Fahrinfo-Elem.” ausgewählt werden
(Durchschnittsgeschwindigkeit, Strecke
und Gesamtzeit), können vertikal ange-
zeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der Einstellung
“Fahrinfo-Typ” (seit das System gestar-
tet wurde oder zwischen Rücksetzun-
gen). ( S.113)
Die angezeigten Informationen dienen
lediglich als Referenz.
Die folgenden Elemente werden ange-
zeigt.
 “Seit Start”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Start des
Hybridsystems*
• “Distanz”: Seit dem Start des Hybridsy-
stems zurückgelegte Strecke*
• “Fahrzeit”: Seit dem Start des Hybridsy-
Informationsanzeige des Fah-
rerassistenzsystems
Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
Anzeige von Fahrzeuginforma-
tionen

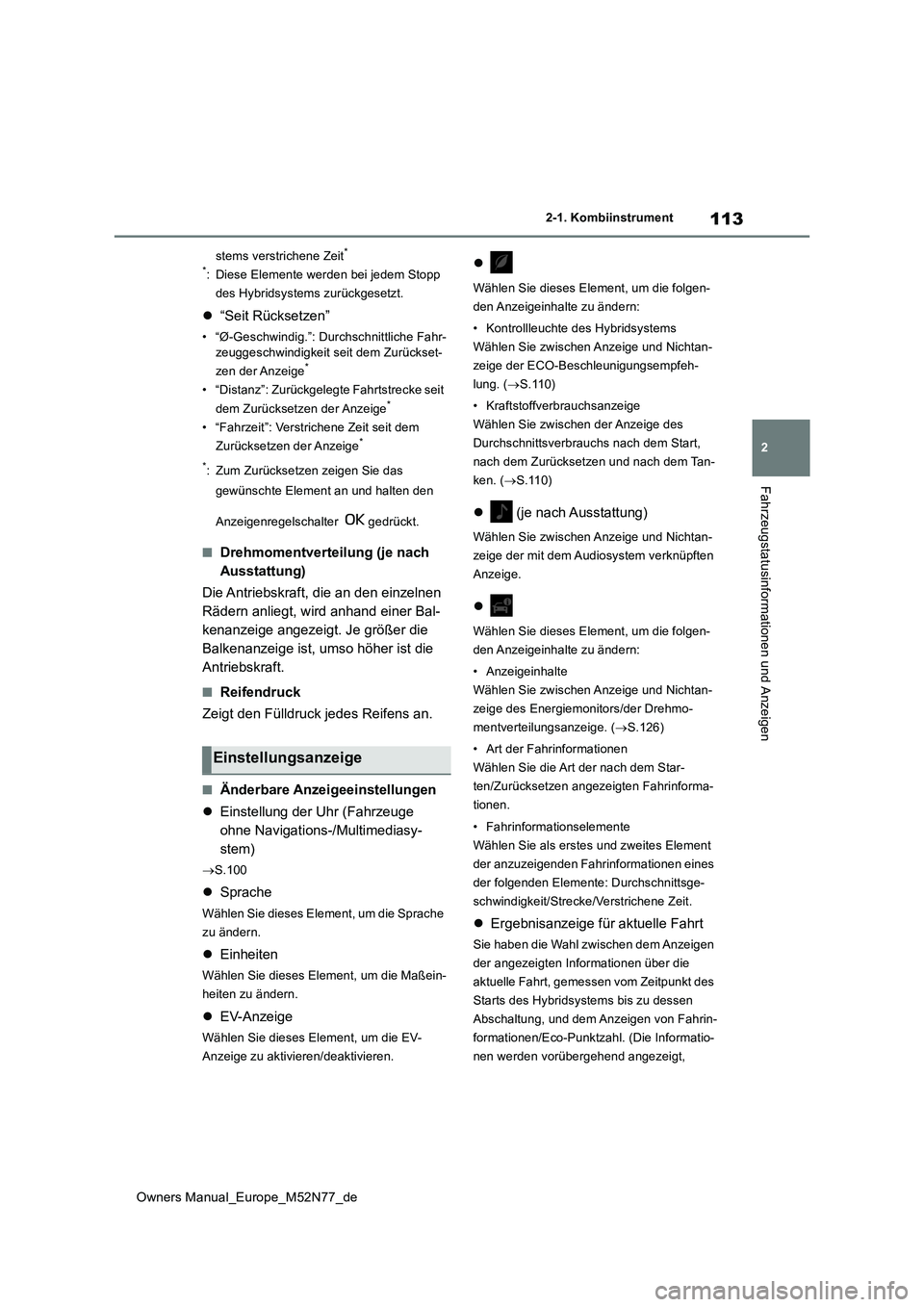

113
2
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
stems verstrichene Zeit*
*: Diese Elemente werden bei jedem Stopp
des Hybridsystems zurückgesetzt.
 “Seit Rücksetzen”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Zurückset-
zen der Anzeige*
• “Distanz”: Zurückgelegte Fahrtstrecke seit
dem Zurücksetzen der Anzeige*
• “Fahrzeit”: Verstrichene Zeit seit dem
Zurücksetzen der Anzeige*
*: Zum Zurücksetzen zeigen Sie das
gewünschte Element an und halten den
Anzeigenregelschalter gedrückt.
■Drehmomentverteilung (je nach
Ausstattung)
Die Antriebskraft, die an den einzelnen
Rädern anliegt, wird anhand einer Bal-
kenanzeige angezeigt. Je größer die
Balkenanzeige ist, umso höher ist die
Antriebskraft.
■Reifendruck
Zeigt den Fülldruck jedes Reifens an.
■Änderbare Anzeigeeinstellungen
 Einstellung der Uhr (Fahrzeuge
ohne Navigations-/Multimediasy-
stem)
 S.100
Sprache
Wählen Sie dieses Element, um die Sprache
zu ändern.
 Einheiten
Wählen Sie dieses Element, um die Maßein-
heiten zu ändern.
 EV-Anzeige
Wählen Sie dieses Element, um die EV-
Anzeige zu aktivieren/deaktivieren.

Wählen Sie dieses Element, um die folgen-
den Anzeigeinhalte zu ändern:
• Kontrollleuchte des Hybridsystems
Wählen Sie zwischen Anzeige und Nichtan-
zeige der ECO-Beschleunigungsempfeh-
lung. ( S.110)
• Kraftstoffverbrauchsanzeige
Wählen Sie zwischen der Anzeige des
Durchschnittsverbrauchs nach dem Start,
nach dem Zurücksetzen und nach dem Tan-
ken. ( S.110)
 (je nach Ausstattung)
Wählen Sie zwischen Anzeige und Nichtan-
zeige der mit dem Audiosystem verknüpften
Anzeige.

Wählen Sie dieses Element, um die folgen-
den Anzeigeinhalte zu ändern:
• Anzeigeinhalte
Wählen Sie zwischen Anzeige und Nichtan-
zeige des Energiemonitors/der Drehmo-
mentverteilungsanzeige. ( S.126)
• Art der Fahrinformationen
Wählen Sie die Art der nach dem Star-
ten/Zurücksetzen angezeigten Fahrinforma-
tionen.
• Fahrinformationselemente
Wählen Sie als erstes und zweites Element
der anzuzeigenden Fahrinformationen eines
der folgenden Elemente: Durchschnittsge-
schwindigkeit/Strecke/Verstrichene Zeit.
 Ergebnisanzeige für aktuelle Fahrt
Sie haben die Wahl zwischen dem Anzeigen
der angezeigten Informationen über die
aktuelle Fahrt, gemessen vom Zeitpunkt des
Starts des Hybridsystems bis zu dessen
Abschaltung, und dem Anzeigen von Fahrin-
formationen/Eco-Punktzahl. (Die Informatio-
nen werden vorübergehend angezeigt,
Einstellungsanzeige

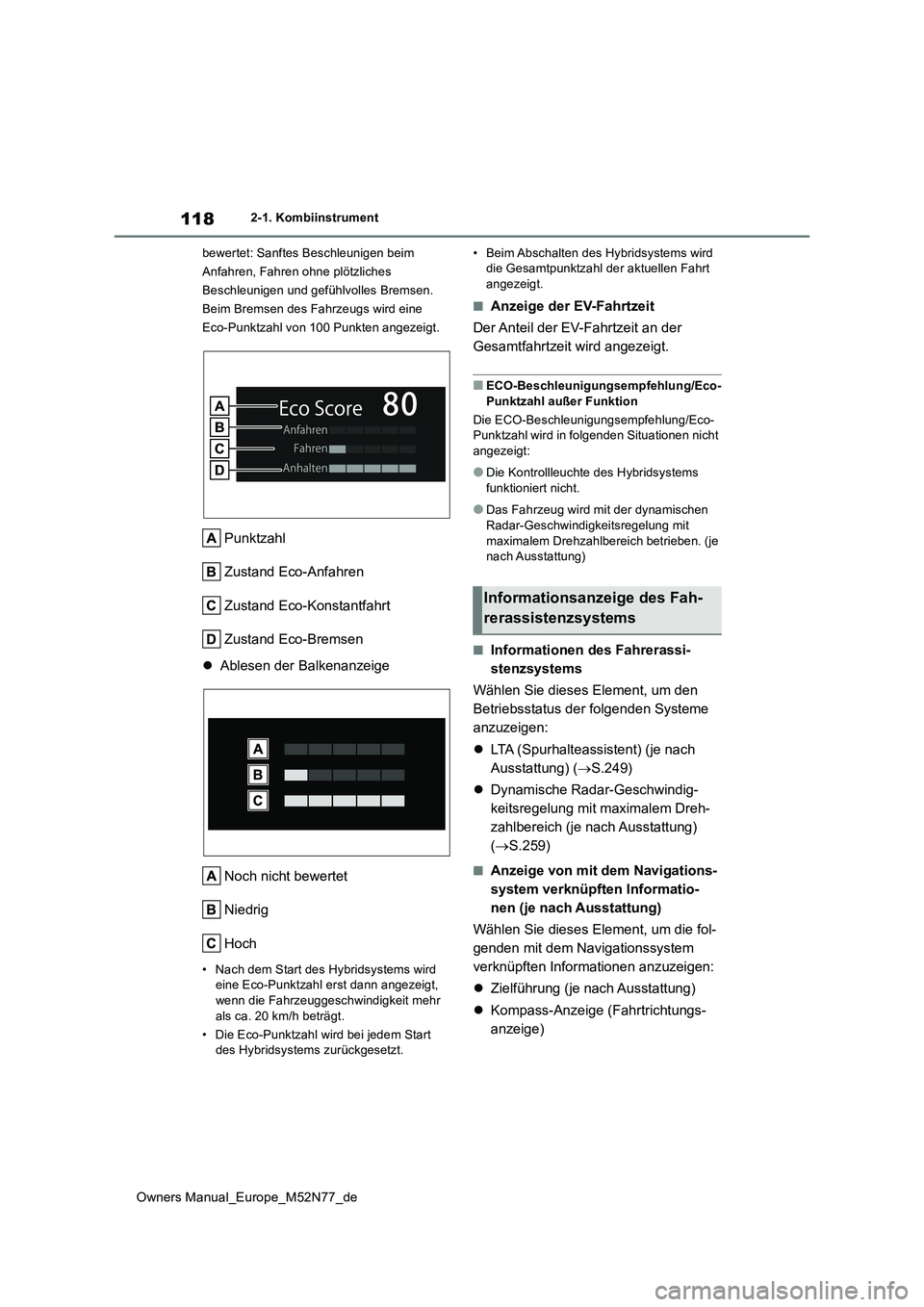

118
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument
bewertet: Sanftes Beschleunigen beim
Anfahren, Fahren ohne plötzliches
Beschleunigen und gefühlvolles Bremsen.
Beim Bremsen des Fahrzeugs wird eine
Eco-Punktzahl von 100 Punkten angezeigt.
Punktzahl
Zustand Eco-Anfahren
Zustand Eco-Konstantfahrt
Zustand Eco-Bremsen
 Ablesen der Balkenanzeige
Noch nicht bewertet
Niedrig
Hoch
• Nach dem Start des Hybridsystems wird eine Eco-Punktzahl erst dann angezeigt, wenn die Fahrzeuggeschwindigkeit mehr
als ca. 20 km/h beträgt.
• Die Eco-Punktzahl wird bei jedem Start des Hybridsystems zurückgesetzt.
• Beim Abschalten des Hybridsystems wird die Gesamtpunktzahl der aktuellen Fahrt angezeigt.
■Anzeige der EV-Fahrtzeit
Der Anteil der EV-Fahrtzeit an der
Gesamtfahrtzeit wird angezeigt.
■ECO-Beschleunigungsempfehlung/Eco-
Punktzahl außer Funktion
Die ECO-Beschleunigungsempfehlung/Eco- Punktzahl wird in folgenden Situationen nicht angezeigt:
●Die Kontrollleuchte des Hybridsystems funktioniert nicht.
●Das Fahrzeug wird mit der dynamischen Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich betrieben. (je nach Ausstattung)
■Informationen des Fahrerassi-
stenzsystems
Wählen Sie dieses Element, um den
Betriebsstatus der folgenden Systeme
anzuzeigen:
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.249)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.259)
■Anzeige von mit dem Navigations-
system verknüpften Informatio-
nen (je nach Ausstattung)
Wählen Sie dieses Element, um die fol-
genden mit dem Navigationssystem
verknüpften Informationen anzuzeigen:
 Zielführung (je nach Ausstattung)
 Kompass-Anzeige (Fahrtrichtungs-
anzeige)
Informationsanzeige des Fah-
rerassistenzsystems

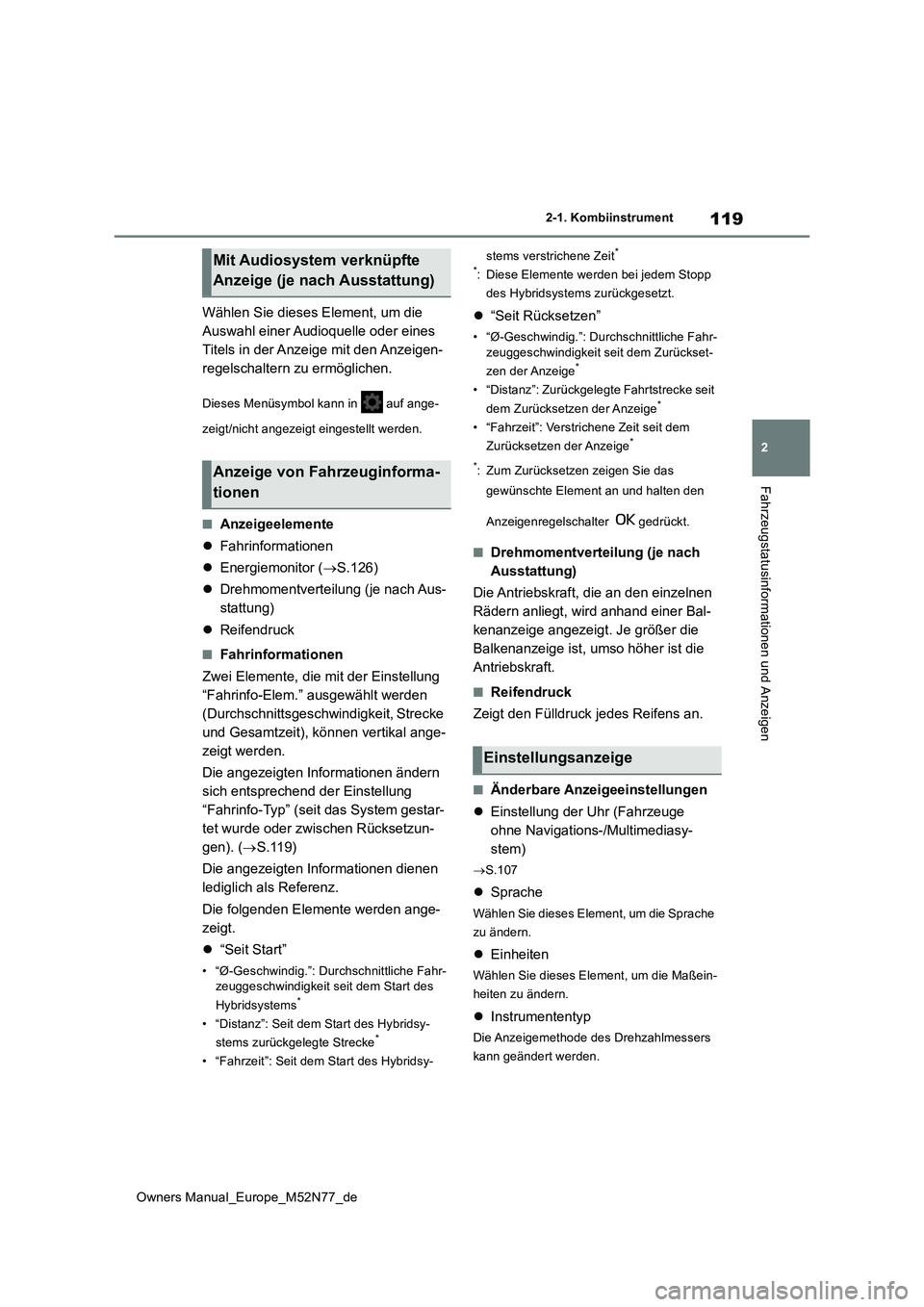

119
2
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Wählen Sie dieses Element, um die
Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigen-
regelschaltern zu ermöglichen.
Dieses Menüsymbol kann in auf ange-
zeigt/nicht angezeigt eingestellt werden.
■Anzeigeelemente
 Fahrinformationen
 Energiemonitor (S.126)
 Drehmomentverteilung (je nach Aus-
stattung)
 Reifendruck
■Fahrinformationen
Zwei Elemente, die mit der Einstellung
“Fahrinfo-Elem.” ausgewählt werden
(Durchschnittsgeschwindigkeit, Strecke
und Gesamtzeit), können vertikal ange-
zeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der Einstellung
“Fahrinfo-Typ” (seit das System gestar-
tet wurde oder zwischen Rücksetzun-
gen). ( S.119)
Die angezeigten Informationen dienen
lediglich als Referenz.
Die folgenden Elemente werden ange-
zeigt.
 “Seit Start”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Start des
Hybridsystems*
• “Distanz”: Seit dem Start des Hybridsy-
stems zurückgelegte Strecke*
• “Fahrzeit”: Seit dem Start des Hybridsy-
stems verstrichene Zeit*
*: Diese Elemente werden bei jedem Stopp
des Hybridsystems zurückgesetzt.
 “Seit Rücksetzen”
• “Ø-Geschwindig.”: Durchschnittliche Fahr- zeuggeschwindigkeit seit dem Zurückset-
zen der Anzeige*
• “Distanz”: Zurückgelegte Fahrtstrecke seit
dem Zurücksetzen der Anzeige*
• “Fahrzeit”: Verstrichene Zeit seit dem
Zurücksetzen der Anzeige*
*: Zum Zurücksetzen zeigen Sie das
gewünschte Element an und halten den
Anzeigenregelschalter gedrückt.
■Drehmomentverteilung (je nach
Ausstattung)
Die Antriebskraft, die an den einzelnen
Rädern anliegt, wird anhand einer Bal-
kenanzeige angezeigt. Je größer die
Balkenanzeige ist, umso höher ist die
Antriebskraft.
■Reifendruck
Zeigt den Fülldruck jedes Reifens an.
■Änderbare Anzeigeeinstellungen
 Einstellung der Uhr (Fahrzeuge
ohne Navigations-/Multimediasy-
stem)
 S.107
Sprache
Wählen Sie dieses Element, um die Sprache
zu ändern.
 Einheiten
Wählen Sie dieses Element, um die Maßein-
heiten zu ändern.
 Instrumententyp
Die Anzeigemethode des Drehzahlmessers
kann geändert werden.
Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
Anzeige von Fahrzeuginforma-
tionen
Einstellungsanzeige

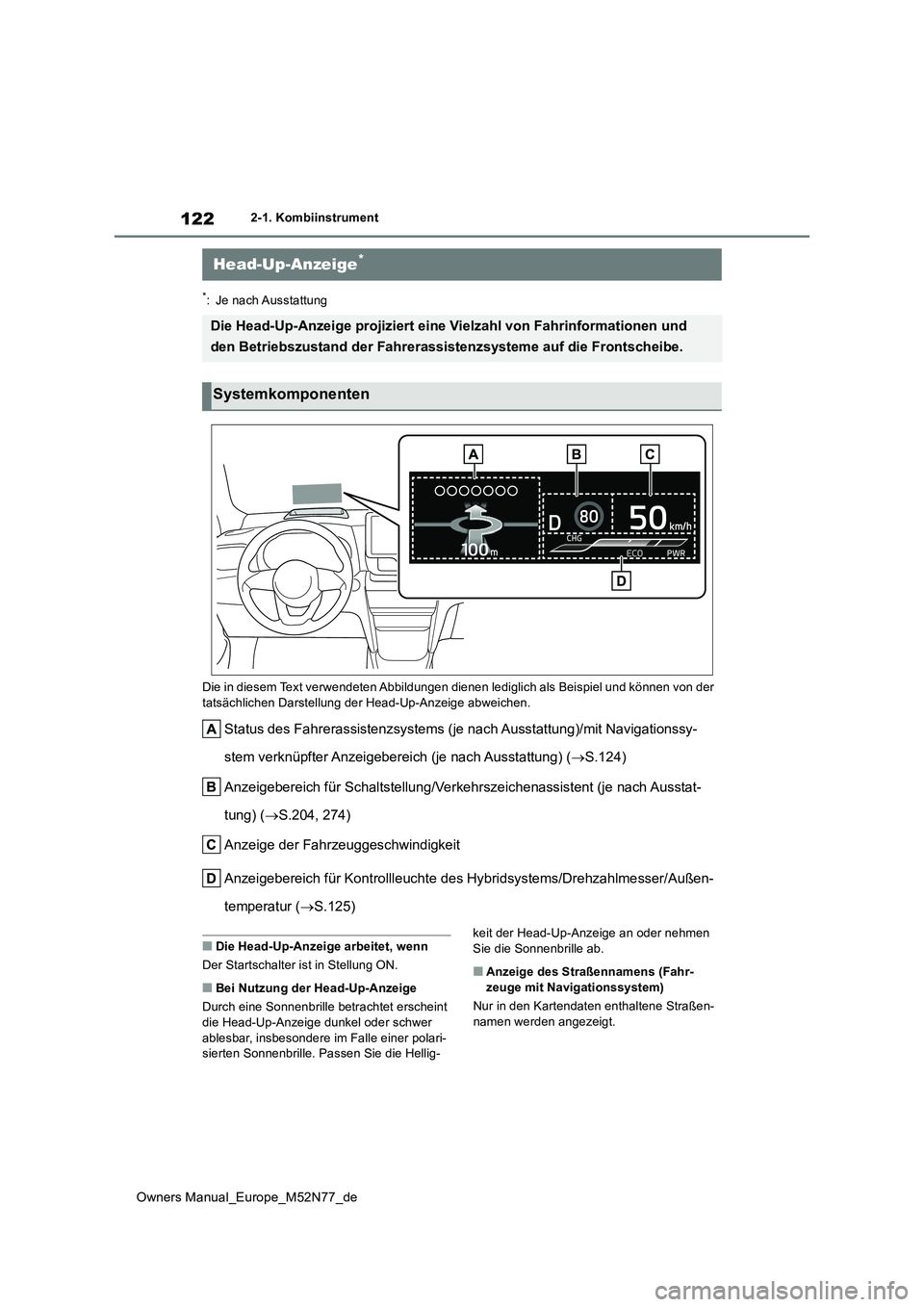

122
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument
*: Je nach Ausstattung
Die in diesem Text verwendeten Abbildungen dienen lediglich als Beispiel und können von der tatsächlichen Darstellung der Head-Up-Anzeige abweichen.
Status des Fahrerassistenzsystems (je nach Ausstattung)/mit Navigationssy-
stem verknüpfter Anzeigebereich (je nach Ausstattung) ( S.124)
Anzeigebereich für Schaltstellung/Verkehrszeichenassistent (je nach Ausstat-
tung) ( S.204, 274)
Anzeige der Fahrzeuggeschwindigkeit
Anzeigebereich für Kontrollleuchte des Hybridsystems/Drehzahlme sser/Außen-
temperatur ( S.125)
■Die Head-Up-Anzeige arbeitet, wenn
Der Startschalter ist in Stellung ON.
■Bei Nutzung der Head-Up-Anzeige
Durch eine Sonnenbrille betrachtet erscheint die Head-Up-Anzeige dunkel oder schwer
ablesbar, insbesondere im Falle einer polari- sierten Sonnenbrille. Passen Sie die Hellig-
keit der Head-Up-Anzeige an oder nehmen Sie die Sonnenbrille ab.
■Anzeige des Straßennamens (Fahr-
zeuge mit Navigationssystem)
Nur in den Kartendaten enthaltene Straßen- namen werden angezeigt.
Head-Up-Anzeige*
Die Head-Up-Anzeige projiziert e ine Vielzahl von Fahrinformationen und
den Betriebszustand der Fahrerassistenzsysteme auf die Frontsch eibe.
Systemkomponenten

124
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument

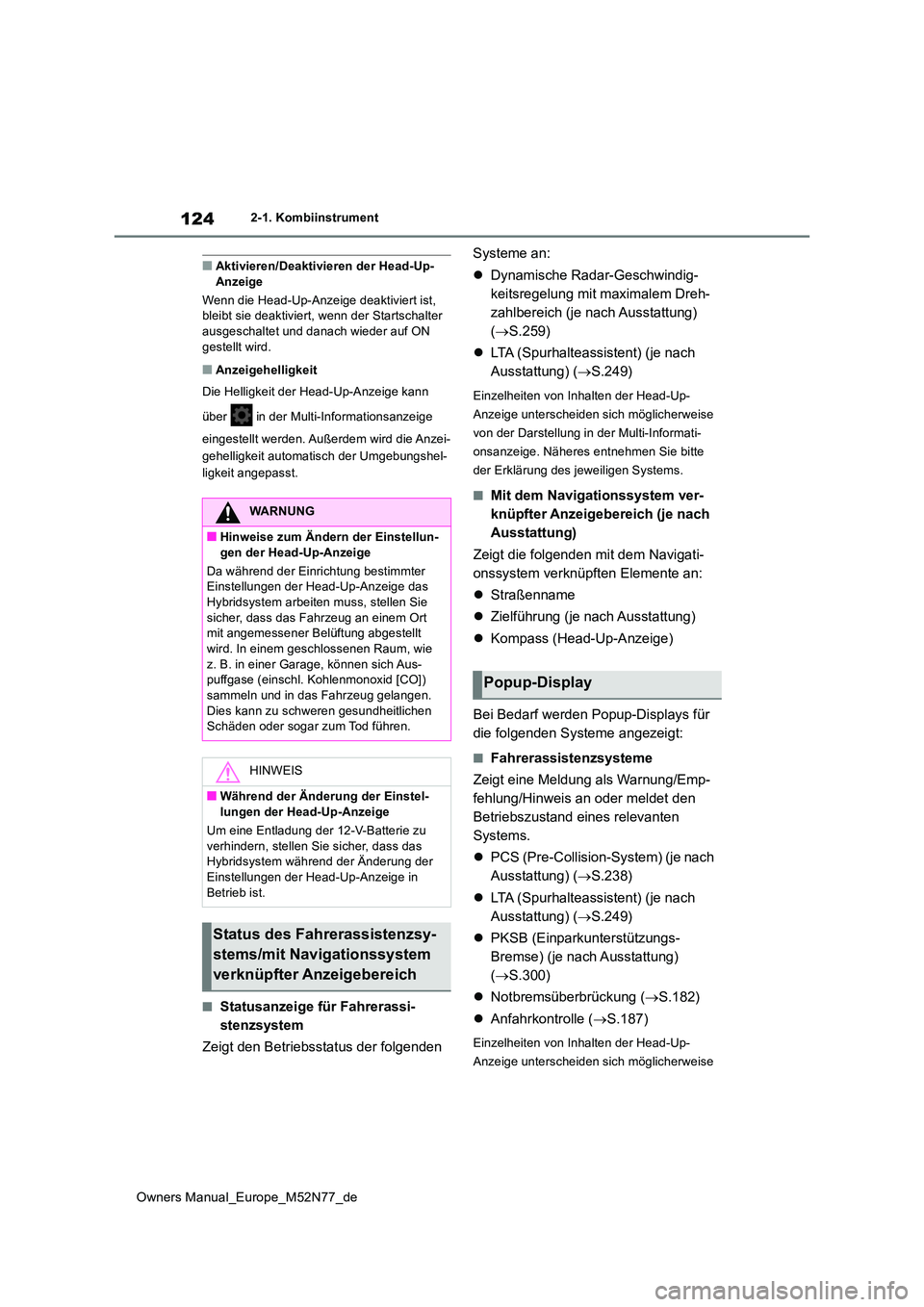

■Aktivieren/Deaktivieren der Head-Up- Anzeige
Wenn die Head-Up-Anzeige deaktiviert ist, bleibt sie deaktiviert, wenn der Startschalter
ausgeschaltet und danach wieder auf ON gestellt wird.
■Anzeigehelligkeit
Die Helligkeit der Head-Up-Anzeige kann
über in der Multi-Informationsanzeige
eingestellt werden. Außerdem wird die Anzei-
gehelligkeit automatisch der Umgebungshel-
ligkeit angepasst.
■Statusanzeige für Fahrerassi-
stenzsystem
Zeigt den Betriebsstatus der folgenden
Systeme an:
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.259)
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.249)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
von der Darstellung in der Multi-Informati-
onsanzeige. Näheres entnehmen Sie bitte
der Erklärung des jeweiligen Systems.
■Mit dem Navigationssystem ver-
knüpfter Anzeigebereich (je nach
Ausstattung)
Zeigt die folgenden mit dem Navigati-
onssystem verknüpften Elemente an:
 Straßenname
 Zielführung (je nach Ausstattung)
 Kompass (Head-Up-Anzeige)
Bei Bedarf werden Popup-Displays für
die folgenden Systeme angezeigt:
■Fahrerassistenzsysteme
Zeigt eine Meldung als Warnung/Emp-
fehlung/Hinweis an oder meldet den
Betriebszustand eines relevanten
Systems.
 PCS (Pre-Collision-System) (je nach
Ausstattung) ( S.238)
 LTA (Spurhalteassistent) (je nach
Ausstattung) ( S.249)
 PKSB (Einparkunterstützungs-
Bremse) (je nach Ausstattung)
( S.300)
 Notbremsüberbrückung (S.182)
 Anfahrkontrolle (S.187)
Einzelheiten von Inhalten der Head-Up-
Anzeige unterscheiden sich möglicherweise
WARNUNG
■Hinweise zum Ändern der Einstellun-
gen der Head-Up-Anzeige
Da während der Einrichtung bestimmter Einstellungen der Head-Up-Anzeige das Hybridsystem arbeiten muss, stellen Sie
sicher, dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In einem geschlossenen Raum, wie
z. B. in einer Garage, können sich Aus- puffgase (einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen.
Dies kann zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■Während der Änderung der Einstel-
lungen der Head-Up-Anzeige
Um eine Entladung der 12-V-Batterie zu verhindern, stellen Sie sicher, dass das Hybridsystem währ end der Änderung der
Einstellungen der Head-Up-Anzeige in Betrieb ist.
Status des Fahrerassistenzsy-
stems/mit Navigationssystem
verknüpfter Anzeigebereich
Popup-Display

126
Owners Manual_Europe_M52N77_de
2-1. Kombiinstrument

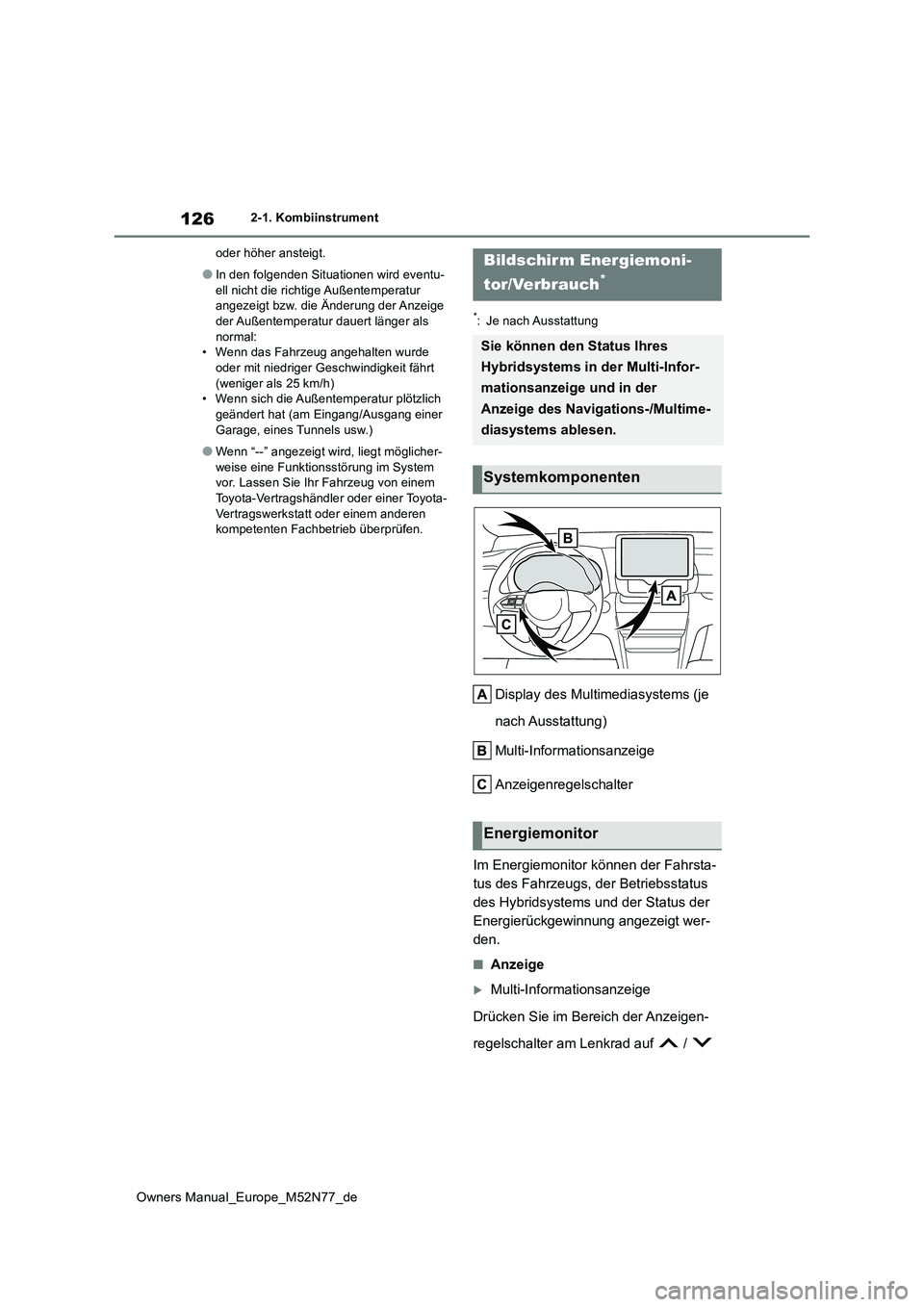

oder höher ansteigt.
●In den folgenden Situationen wird eventu-
ell nicht die richtige Außentemperatur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als
normal: • Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 25 km/h) • Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-
weise eine Funktionsstörung im System vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
*: Je nach Ausstattung
Display des Multimediasystems (je
nach Ausstattung)
Multi-Informationsanzeige
Anzeigenregelschalter
Im Energiemonitor können der Fahrsta-
tus des Fahrzeugs, der Betriebsstatus
des Hybridsystems und der Status der
Energierückgewinnung angezeigt wer-
den.
■Anzeige
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigen-
regelschalter am Lenkrad auf /
Bildschir m Energiemoni-
tor/Verbrauch*
Sie können den Status Ihres
Hybridsystems in der Multi-Infor-
mationsanzeige und in der
Anzeige des Navigations-/Multime-
diasystems ablesen.
Systemkomponenten
Energiemonitor
