1562-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

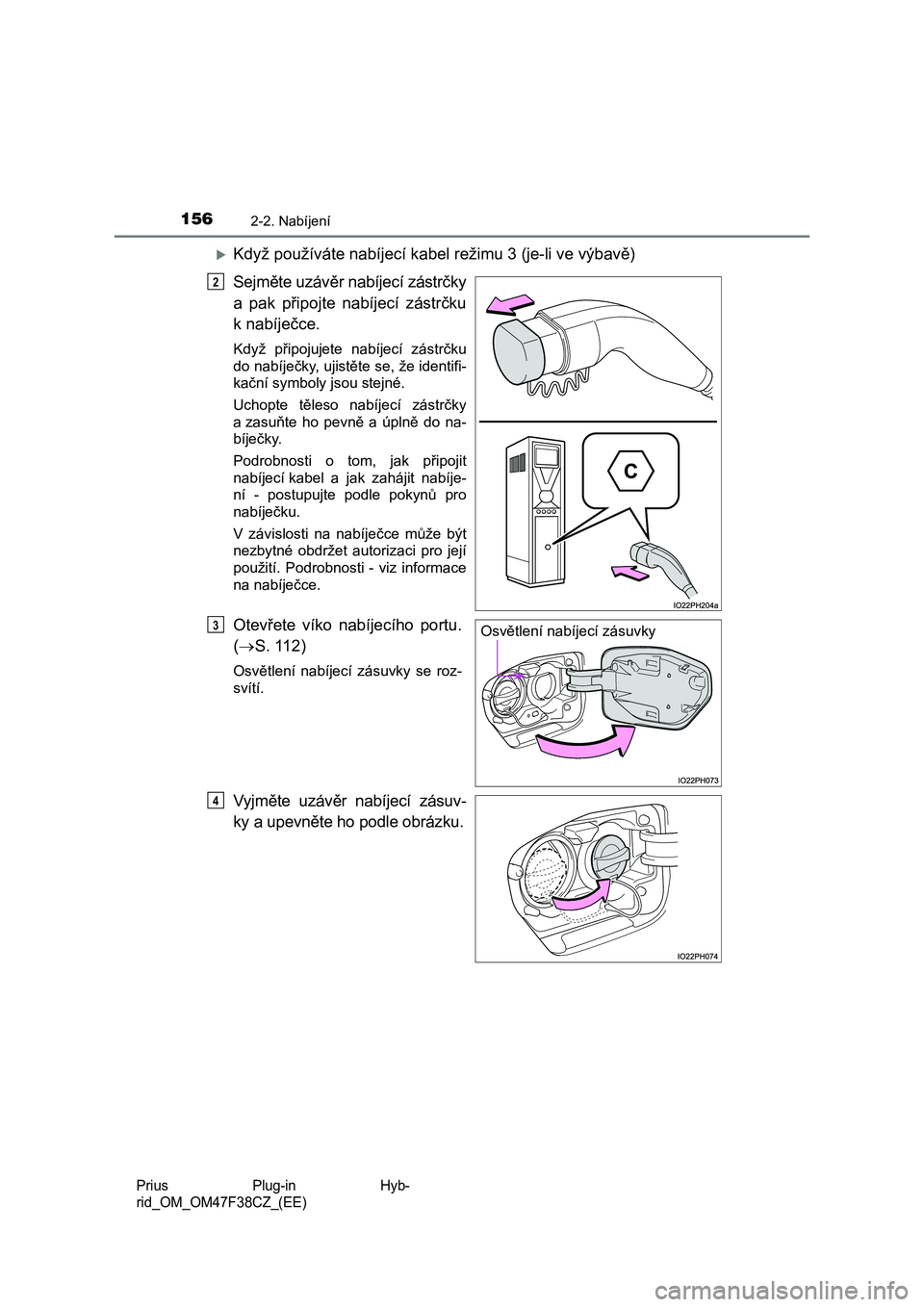

Když používáte nabíjecí kabel režimu 3 (je-li ve výbavě)
Sejměte uzávěr nabíjecí zástrčky
a pak připojte nabíjecí zástrčku
k nabíječce.
Když připojujete nabíjecí zástrčku
do nabíječky, ujistěte se, že identifi-
kační symboly jsou stejné.
Uchopte těleso nabíjecí zástrčky
a zasuňte ho pevně a úplně do na-
bíječky.
Podrobnosti o tom, jak připojit
nabíjecí kabel a jak zahájit nabíje-
ní - postupujte podle pokynů pro
nabíječku.
V závislosti na nabíječce může být
nezbytné obdržet autorizaci pro její
použití. Podrobnosti - viz informace
na nabíječce.
Otevřete víko nabíjecího portu.
( S. 112)
Osvětlení nabíjecí zásuvky se roz-
svítí.
Vyjměte uzávěr nabíjecí zásuv-
ky a upevněte ho podle obrázku.
2
Osvětlení nabíjecí zásuvkyP
Q

1782-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Solární systém nabíjení
Tento systém generuje solární energii pomocí solárního panelu, kte-
rým je vybavena střecha vozidla (solární střecha).
●Hybridní (trakční) akumulátor je nabíjen
* při parkování.
Poté, co je solární energie uložena v solárním akumulátoru, je pře-
nesena najednou do hybridního (trakčního) akumulátoru, aby se
snížila spotřeba elektřiny systému a akumulátor se nabíjel efektivně.
●Během jízdy se spotřeba elektřiny hybridního (trakčního) akumulá-
toru sníží.
Spotřeba elektřiny hybridního (trakčního) akumulátoru je potlačena
při zvyšující se dojezdové vzdáleností EV a úspoře paliva doplně-
ním spotřeby energie pro pomocné systémy použitím solární ener-
gie.
*: Maximální velikost nabití solárním systémem nabíjení je přibližně 90 % ka-
pacity plného nabití pro nabíjení z externího zdroje napájení.
: Je-li ve výbavě
Systém, který napájí hybridní (trakční) akumulátor a pomocné
systémy pomocí solárního nabíjení prostřednictvím velkého so-
lárního panelu (solární střechy), kterým je vybavena střecha vo-
zidla.
I když parkoviště nemá nabíjecí zařízení, a v případě havárie, je
možné nabíjet
* hybridní (trakční) akumulátor bez jakýchkoliv speci-
álních činností tak dlouho, dokud je dostupné sluneční světlo.
*: Velikost nabití pomocí solárního systému nabíjení se liší v závislosti na
podmínkách, např. ročním období a počasí. Existuje také limit možné ve-
likosti nabití za den. Nabíjení na maximální možnou velikost nabití pomo-
cí solárního systému nabíjení vyžaduje minimálně 10 dnů.
Činnost solárního systému nabíjení

1802-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
■ Solární systém nabíjení
● V následujících případech není prováděno nabíjení hybridního (trakčního)
akumulátoru pomocí solárního systému nabíjení. Generování solár ní ener-
gie se zastaví, když je solární akumulátor plně nabitý.
• Nabíjení pomocí externího zdroje napájení
• Spínač POWER není vypnutý
• Je v činnosti "Traction Battery Heater" (Ohřívač trakční bater ie)
( S. 144)
• Je v činnosti dálkově ovládaný systém klimatizace
• Když je velikost zbývajícího nabití v hybridním (trakčním) aku mulátoru
přibližně 90 % nebo více kapacity plného nabití při nabíjení z externího
zdroje napájení
● V následujících případech solární systém nabíjení zastaví generování solár-
ní energie a napájení hybridního (trakčního) akumulátoru a pomo cných sys-
témů.
• Je v činnosti teplotní ochranná funkce solárního systému nabíj ení
• Solární systém nabíjení má poruchu
• Když jsou odpojeny pólové vývody 12V akumulátoru
● Množství elektrické energie generované solární střechou se liší podle roční-
ho období, podnebí, povětrnostních podmínek, úhlu vozidla a oko lních pod-
mínek.
● I pokud je jen část solární střechy ve stínu, může dojít k extrémnímu pokle-
su generování energie.
● Dodržujte následující, abyste umožnili plný výkon solární střechy.
• Čistěte střechu běžným způsobem (Zvláště spadané listí a ptačí trus mo-
hou vést k podstatnému snížení generování energie)
• Co nejdříve odstraňte z vozidla sníh
• Nepřipevňujte na střechu žádná těsnění nebo nálepky
Pokud to není nezbytné, je doporučeno neinstalovat střešní nosi č atd.
● Když je hybridní (trakční) akumulátor plně nabitý, nabíjení pomocí solárního
systému nabíjení není prováděno. Když není nutné provádět nabíj ení z ex-
terního zdroje napájení, nabíjejte vozidlo během dne co nejvíce používáním
solárního systému nabíjení a externí zdroj napájení používejte pouze v noci.
V důsledku toho může být solární systém nabíjení používán efekt ivněji.
● Když je vozidlo ponecháno v horkém počasí, teplotní ochranná funkce solá-
rního systému nabíjení se může snadno uvést v činnost z důvodu vysoké
teploty interiéru vozidla. Solární systém nabíjení může být efe ktivněji použí-
ván použitím sluneční clony nebo zaparkováním vozidla směrem na sever
atd.

2453. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
■ Ovládací spínače ovládacího panelu systému klimatizace
● Funkce vyskakovacího zobrazení, které se zobrazí, když měníte nastavení
klimatizace použitím spínačů systému klimatizace, může být vypn uta v na-
stavení "Meter Customize" (Vlastní nastavení přístroje). ( S. 250)
■ Skóre Eco (Skóre A/C)
● Stav nastavení následujících funkcí systému klimatizace se odráží ve skóre.
• Nastavení teploty
• Nastavení rychlosti ventilátoru
• Režimy venkovního vzduchu a recirkulovaného vzduchu
• Tlačítko "A/C"
• Režim koncentrovaného proudění vzduchu na přední sedadla (S-FL OW)
• "CLIMATE PREFERENCE"
● Skóre Eco (Skóre A/C) je vyhodnocováno podle okolní teploty a teploty
v kabině. Proto se vyhodnocení bude měnit podle takových faktorů , jako je
roční období a počasí, i když jsou pro systém klimatizace použi ta stejná na-
stavení.
● Když systém klimatizace nepoužíváte, nebo je režim proudění vzduchu na-
staven na nebo , Skóre Eco (Skóre A/C) se nevyhodnocuje. (Když
není systém klimatizace vyhodnocován, jeho stav používání se ne odráží ve
výsledku celkového Skóre Eco.)
● Skóre Eco (Skóre A/C) je funkce, která pomáhá zvolit takové nastavení sys-
tému klimatizace, které snižuje spotřebu elektřiny a paliva, ne ní to funkce,
která zajišťuje jak komfort, tak nízkou spotřebu paliva.
● Když ovládáte spínače systému klimati-
zace, abyste změnili nastavení klimati-
zace, když je na multiinformačním
displeji zobrazena jiná obrazovka než
obrazovka nastavení systému klimatiza-
ce, zobrazí se vyskakovací zobrazení
pro obsah nastavení klimatizace. Nasta-
vení systému klimatizace však na vyska-
kovacím zobrazení nelze měnit.

3255-2. Postupy pro jízdu
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
5
Jízda
Režimy je možné přepínat stisknut ím spínače POWER při uvolněném
brzdovém pedálu. (Režim se přep ne při každém stisknutí spínače.)
Vypnuto
Mohou být používána varovná
světla.
Režim PŘÍSLUŠENSTVÍ
Některé elektrické součásti, jako je
audiosystém, je možné používat.
Na hlavním displeji se zobrazí
"Accessory" (Příslušenství).
Režim ZAPNUTO
Všechny elektrické součásti je mož-
né používat.
Na hlavním displeji se zobrazí
"Ignition ON" (Zapalování ZAP-
NUTO).
■ Funkce automatického vypnutí napájení
Pokud je vozidlo ponecháno v režimu PŘÍSLUŠENSTVÍ déle než 20 m inut,
nebo ZAPNUTO (hybridní systém není v činnosti) více než jednu h odinu se
zařazenou polohou v P, spínač POWER se automaticky vypne. Tato funkce
však nemůže zcela ochránit 12V akumulátor před vybitím. Nenechá vejte vo-
zidlo se spínačem POWER v režim u PŘÍSLUŠENSTVÍ nebo ZAPNUTO po
dlouhou dobu, když není v činnosti hybridní systém.
■ Zvuky a vibrace specifické pro hybridní vozidlo
 S. 96
■ Vybití baterie elektronického klíče
 S. 270
■ Když je okolní teplota nízká, např. během zimního období
● Když startujete hybridní systém, doba blikání indikátoru "READY" může být
dlouhá. Neprovádějte s vozidlem žádnou činnost, dokud nebude in dikátor
"READY" stále svítit, protože stálé svícení znamená, že je vozi dlo schopno
jízdy.
● Když je hybridní (trakční) akumulátor extrémně studený (pod přibližně -30 C)
vlivem venkovní teploty, nemusí být možné hybridní systém nasta rtovat.
V tom případě se pokuste znovu nastartovat hybridní systém poté, co se
teplota hybridního akumulátoru zvýší z důvodu zvýšení venkovní teploty
atd.
Přepínání režimů spínače POWER
1
2
3
